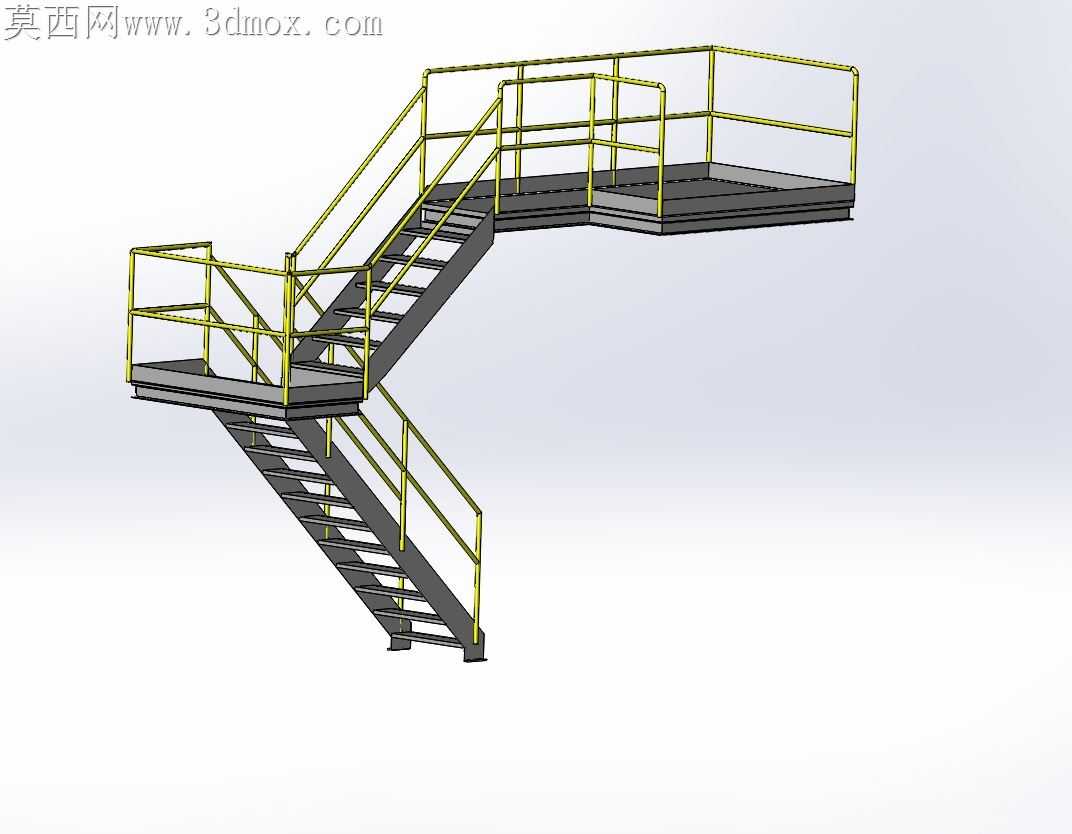

工业用双侧梯段悬空作业平台结构设计

工业现场悬空梯台最容易被忽略的加工适配痛点，集中在踏步折弯与护栏拼接的公差累积上——常规现场焊接的梯台常出现踏步板翘曲、护栏立柱歪斜的问题，工人登高时脚感发飘，长期受交变载荷还会在焊缝位置萌生裂纹。这套悬空平台的梯段踏步采用了统一折弯模数，每块踏步板的折弯止口预留了0.2mm的焊接收缩余量，避免多块踏步连续焊接后梯段整体出现旁弯，上下两段梯段与中间平台的连接位置，特意设置了内嵌式的搭接耳板，耳板上的螺栓孔做了长圆孔设计，能抵消现场安装时的基础预埋件偏差，不用在现场反复切割修配。平台边缘的护栏采用了分段预制的结构，转角位置的护栏框做了45度拼焊的整框处理，没有在转角处留拼接焊缝，避免工人倚靠时焊缝受力开裂，护栏底部的踢脚板与平台面板的贴合间隙控制在3mm以内，防止工具、小零件从缝隙坠落伤及下方作业人员。梯段的侧边纵梁采用了折弯槽钢形式，相比成品槽钢重量更轻，同时纵梁上的踏步安装位做了冲压定位凸点，焊接时不需要额外做靠山定位，每块踏步的安装高度差能控制在1mm以内，工人上下梯时不会出现踩空感。平台面板采用了花纹钢板，背面焊接了井字形的加劲肋，加劲肋的间距刚好匹配平台的受力传递路径，站在平台边缘位置也不会出现明显的下挠变形，面板与下部支撑框架的连接采用了间断焊，既保证连接强度，又避免连续焊接导致的面板热变形翘曲。上下梯段的扶手做了顺滑的圆弧过渡，没有出现直角硬转折，工人抓握时不会硌手，扶手与立柱的连接位置全部满焊后打磨光滑，没有毛刺锐角。这套结构在加工时不需要复杂的专用工装，普通的钣金折弯、焊接设备就能完成预制，现场安装时只需要拧紧紧固件就能完成装配，不需要大量现场动火作业，适配厂房改造、设备配套登高作业的快速安装需求，同时所有外露的钢结构件都预留了喷漆后的装配间隙，不会因为漆面厚度导致装配卡滞，长期使用后即使漆面磨损，结构本身的公差配合也不会出现松动异响。
