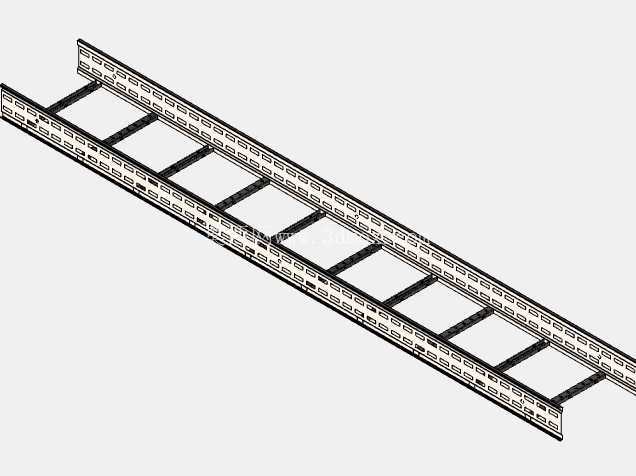

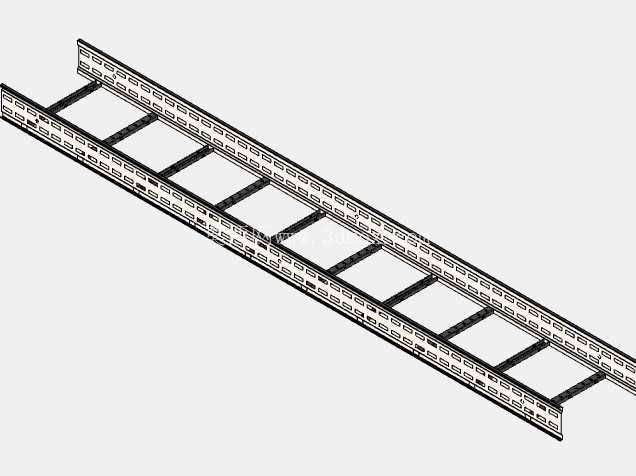

3米长不锈钢梯式电缆敷设桥架结构

在工业厂房配电布线、数据中心主干线缆敷设、大型商超机电安装、厂区室外动力线路布设这类场景里，梯式电缆桥架一直是大直径动力电缆、多回路控制电缆长距离敷设的核心承载构件，这次建模的3米段不锈钢梯式桥架，就是针对潮湿、腐蚀类布线场景做的结构还原。

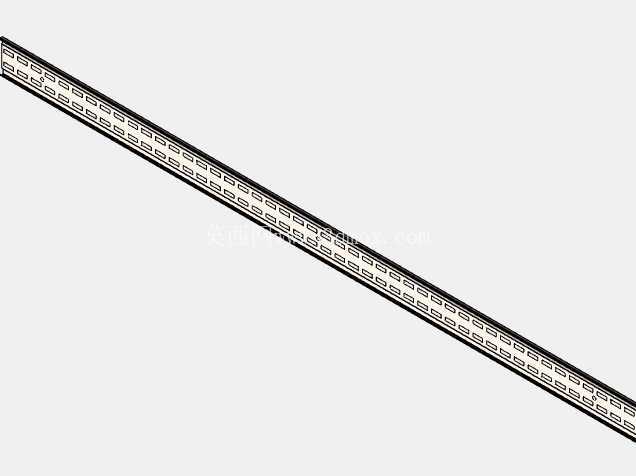

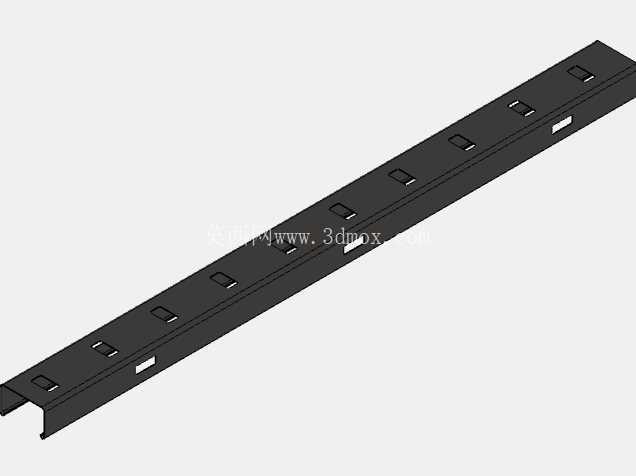

做这个结构的时候最先要考虑的是载荷边界，常规梯式桥架的横档间距不能超过300mm，不然大截面电缆敷设后横档会出现下挠变形，时间长了电缆外护层会因为局部应力集中出现磨损，所以建模的时候横档和两侧梯边的连接位置做了翻边咬合的结构预留，不是简单的平面拼接，实际生产中这个位置用点焊固定后再做钝化处理，能避免焊接位置的锈蚀隐患。两侧的梯边采用了带加强筋的冷弯型材结构，不是平板折弯，侧边的C型加强筋能提升整段桥架的纵向抗弯能力，3米长的段长在跨距2米的支架安装条件下，中间位置的静载挠度能控制在跨度的1/200以内，满足电缆敷设后的长期载荷要求，不会出现桥架塌腰的问题。

很多刚入行的结构设计人员做桥架建模的时候容易忽略安装连接的预留位，这个模型里每段桥架的两端都预留了连接片的固定孔位，孔位做了长圆孔设计，现场安装的时候能抵消土建支架安装的位置误差，不用现场重新打孔破坏桥架的防腐层。横档的表面做了防滑的压纹处理，电缆敷设的时候不会因为桥架倾斜出现线缆滑移，尤其是在竖向井道里敷设的时候，这个压纹结构配合电缆固定卡，能避免电缆自重带来的下滑拉力作用在端部接线端子上。

不锈钢材质的选型本身就是针对化工车间、沿海厂区、地下管廊这类高湿度、有腐蚀介质的场景，相比普通镀锌桥架，不锈钢材质不需要额外做防腐涂层，表面抛光处理后不容易积灰，日常运维的时候擦拭清理很方便，也不会因为涂层脱落出现锈蚀剥落掉渣的问题，适合对洁净度有一定要求的车间布线场景。

实际选型的时候要注意，这种梯式桥架的散热性能比槽式桥架好很多，大电流动力电缆在满负荷运行的时候会产生热量，梯式的镂空结构能让空气自然流通带走热量，降低电缆运行时的温升，能延长电缆的使用寿命，但是因为是镂空结构，不适合在有大量粉尘、有液体飞溅的场景单独使用，需要额外加装防尘盖板的时候，模型侧边也预留了盖板的卡扣安装位，不用额外焊接固定件。

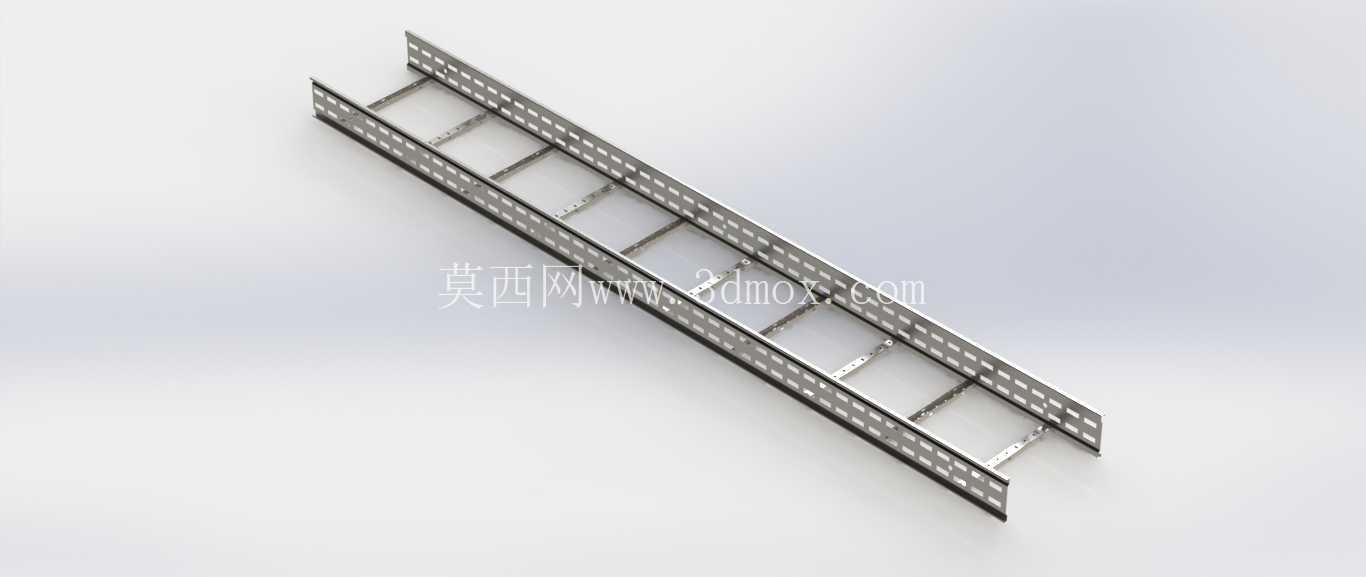

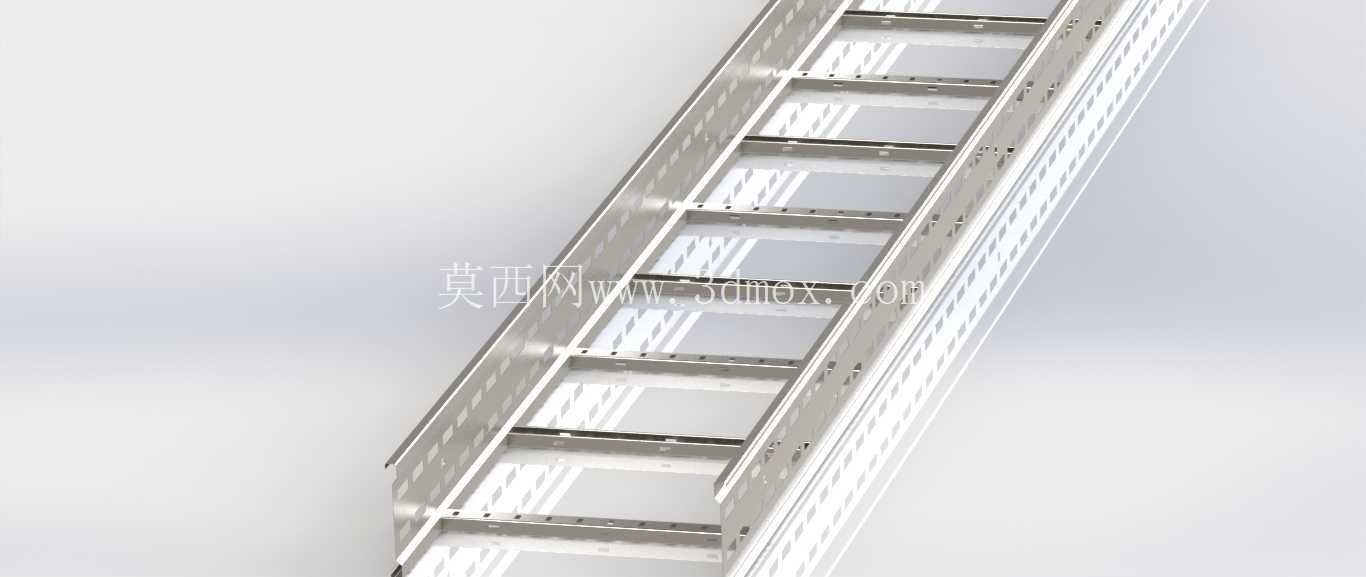

建模的时候把不锈钢的材料外观做了还原，表面的拉丝纹理和实际生产的不锈钢板材一致，连接孔的位置、横档的倒角都做了细节处理，不会出现锐边，实际生产中这些锐边都要做钝化倒钝，避免安装的时候划伤施工人员，也避免划破电缆的外护层。整段桥架的宽度和高度是按照常规300*150的通用规格做的结构还原，能容纳最多12根YJV4*185+1*95的动力电缆并排敷设，横档的高度和梯边的高度差控制在5mm，电缆敷设后不会出现局部凸起，后续绑带固定的时候能完全贴服在横档表面。

现场安装的时候，这种3米段的桥架两个人就能配合抬装，重量比同规格的钢制镀锌桥架轻15%左右，连接的时候用配套的连接螺栓固定，不需要现场做焊接作业，安装效率很高，转弯、三通、变径的位置都能和同系列的标准配件直接对接，不需要单独做定制加工，能大幅缩短机电安装的施工周期。很多机电安装项目做管线综合排布的时候，梯式桥架的镂空结构也方便后期运维人员检查电缆的运行状态，不用掀开盖板就能直接看到电缆的外护层有没有破损、有没有出现局部过热的痕迹，日常巡检的效率比槽式桥架高很多。
