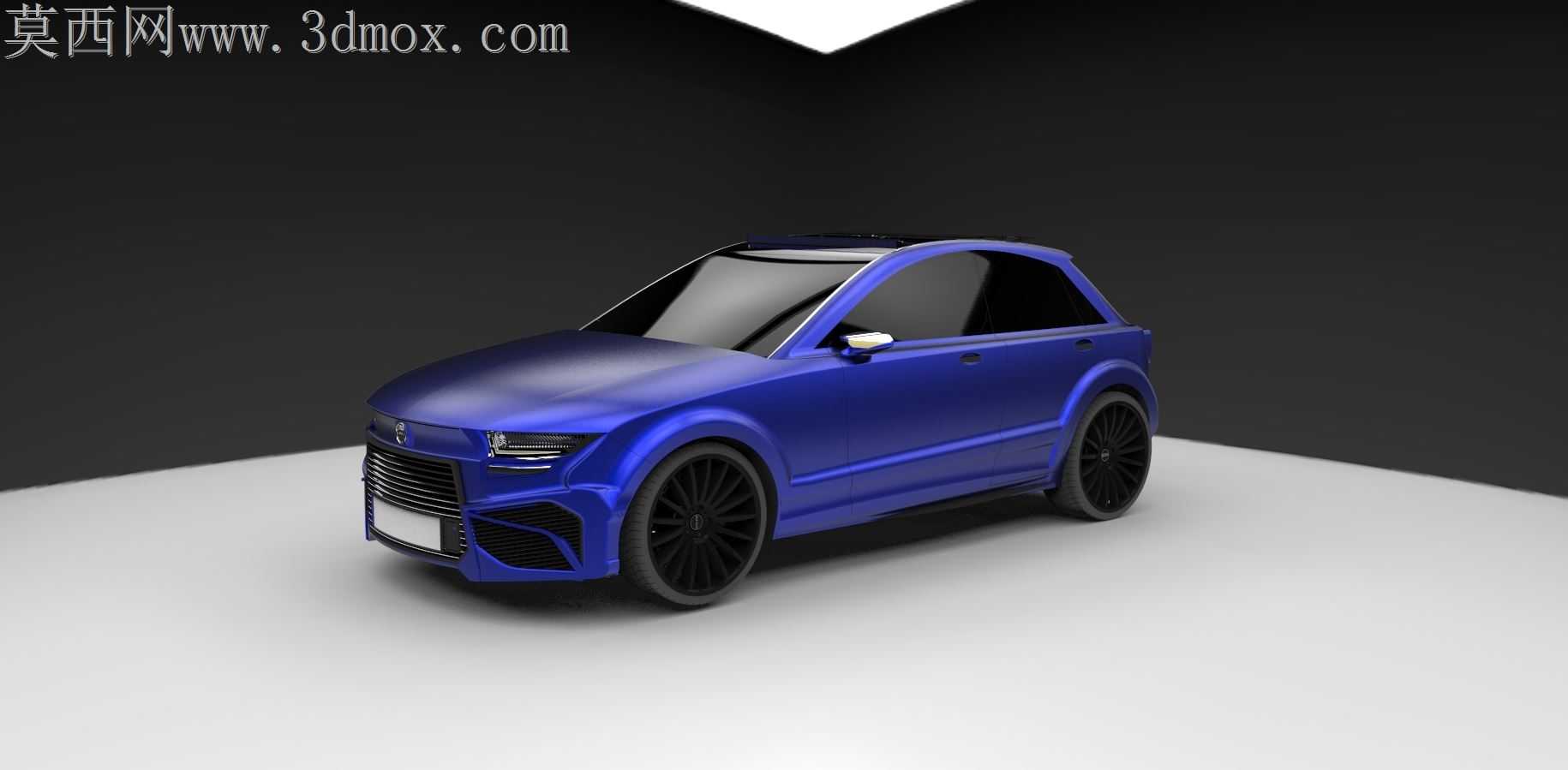

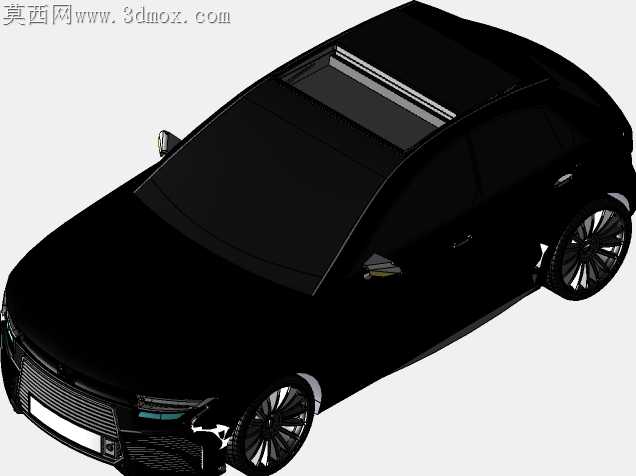

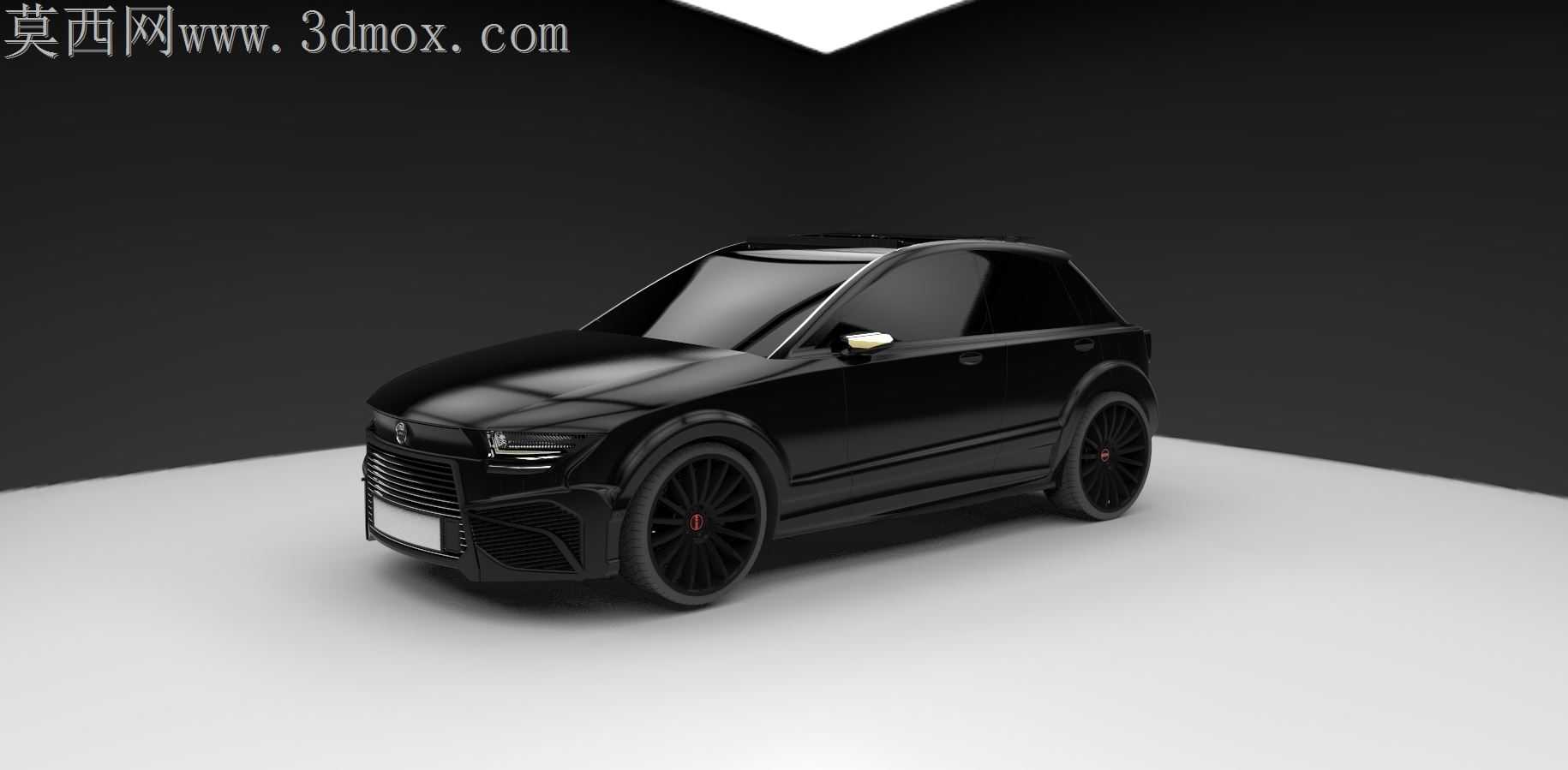

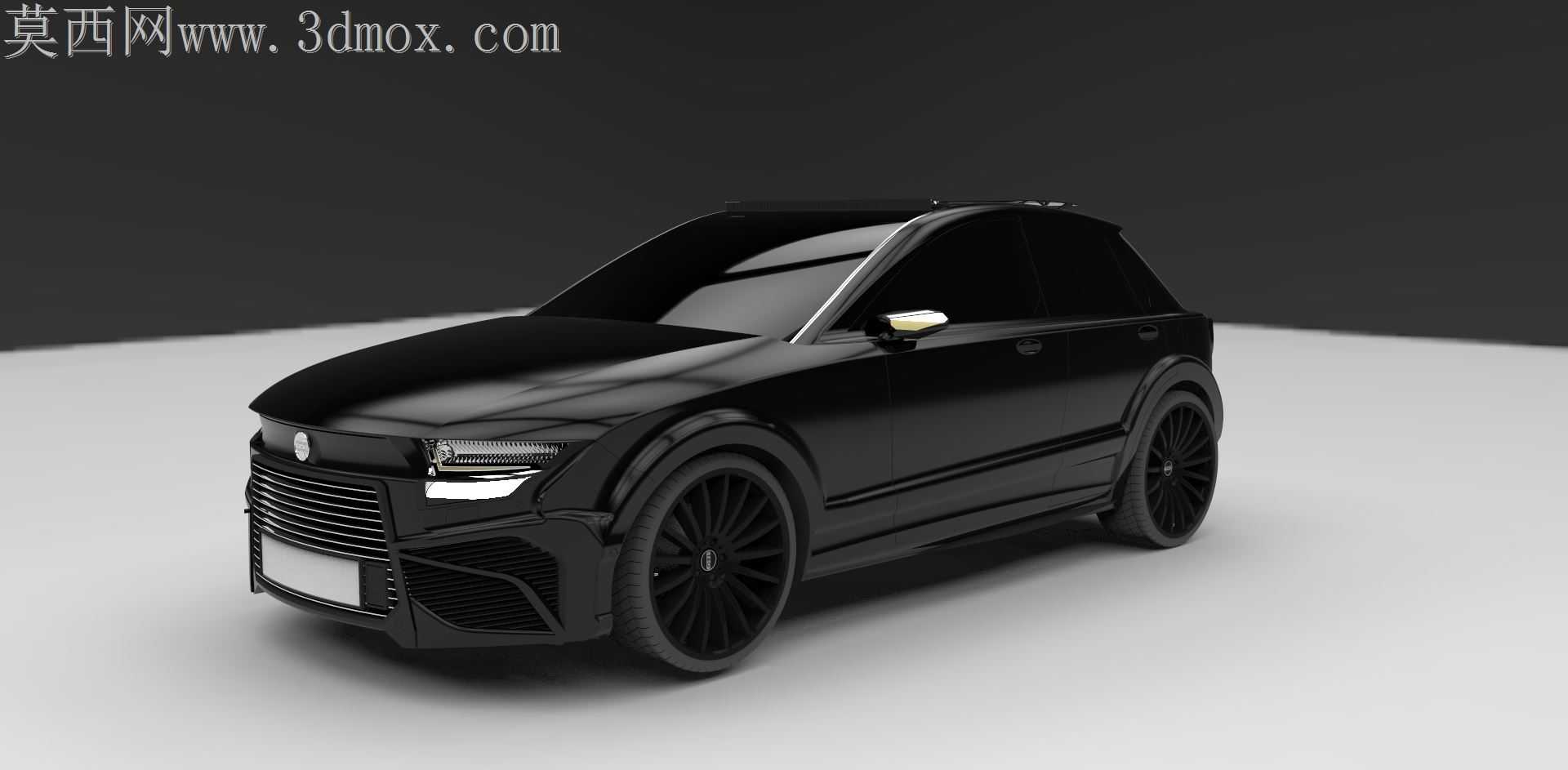

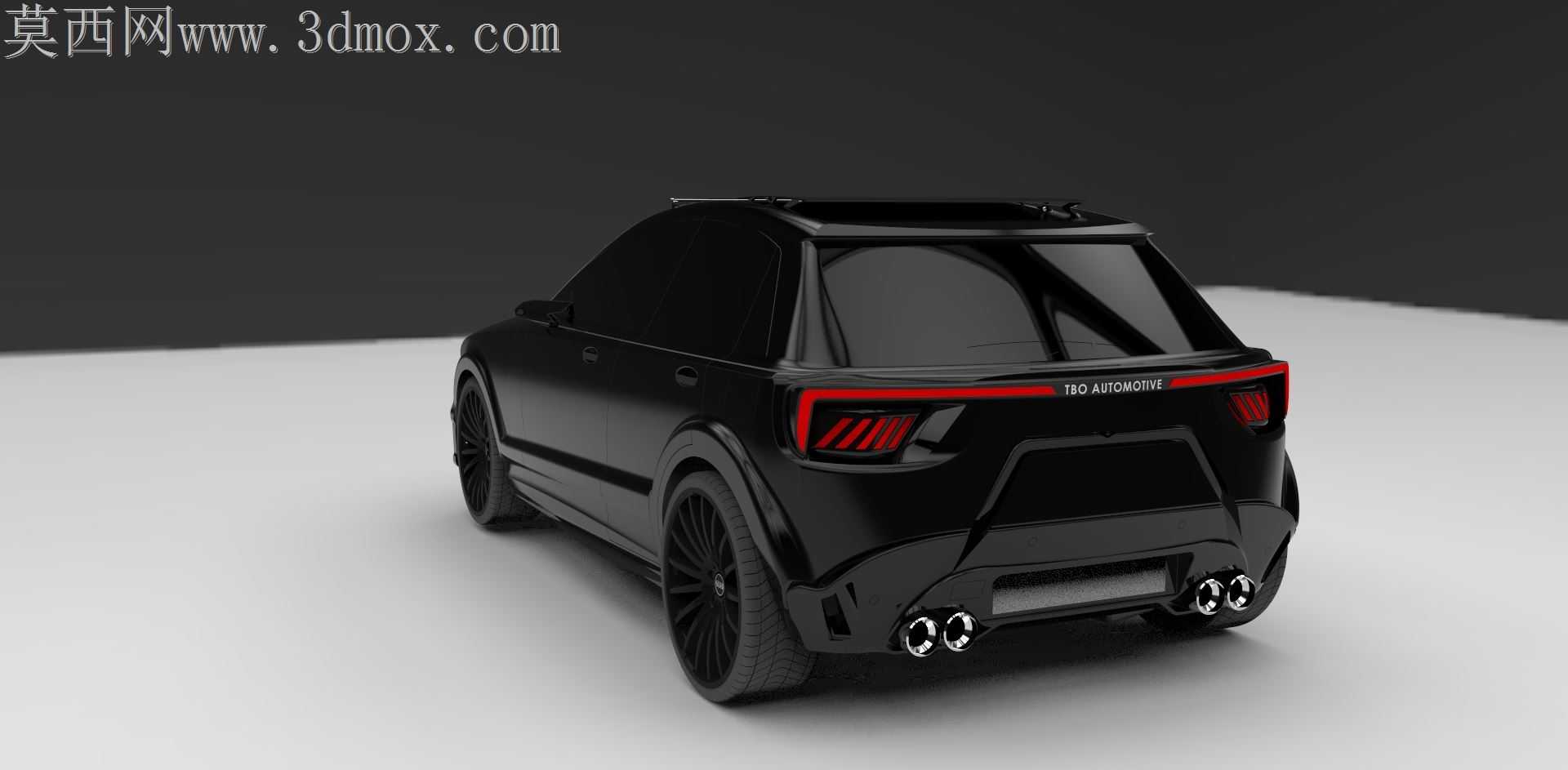

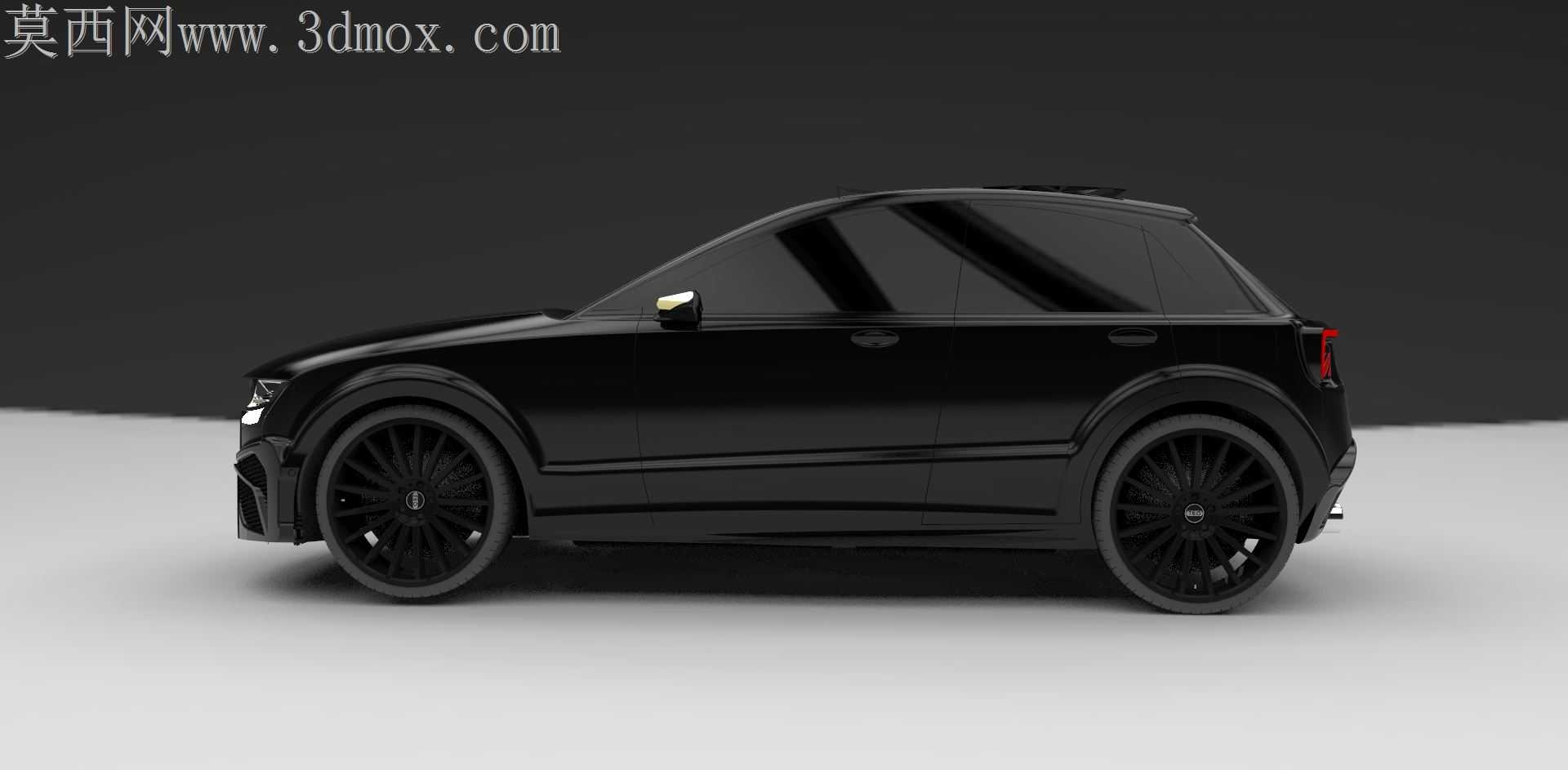

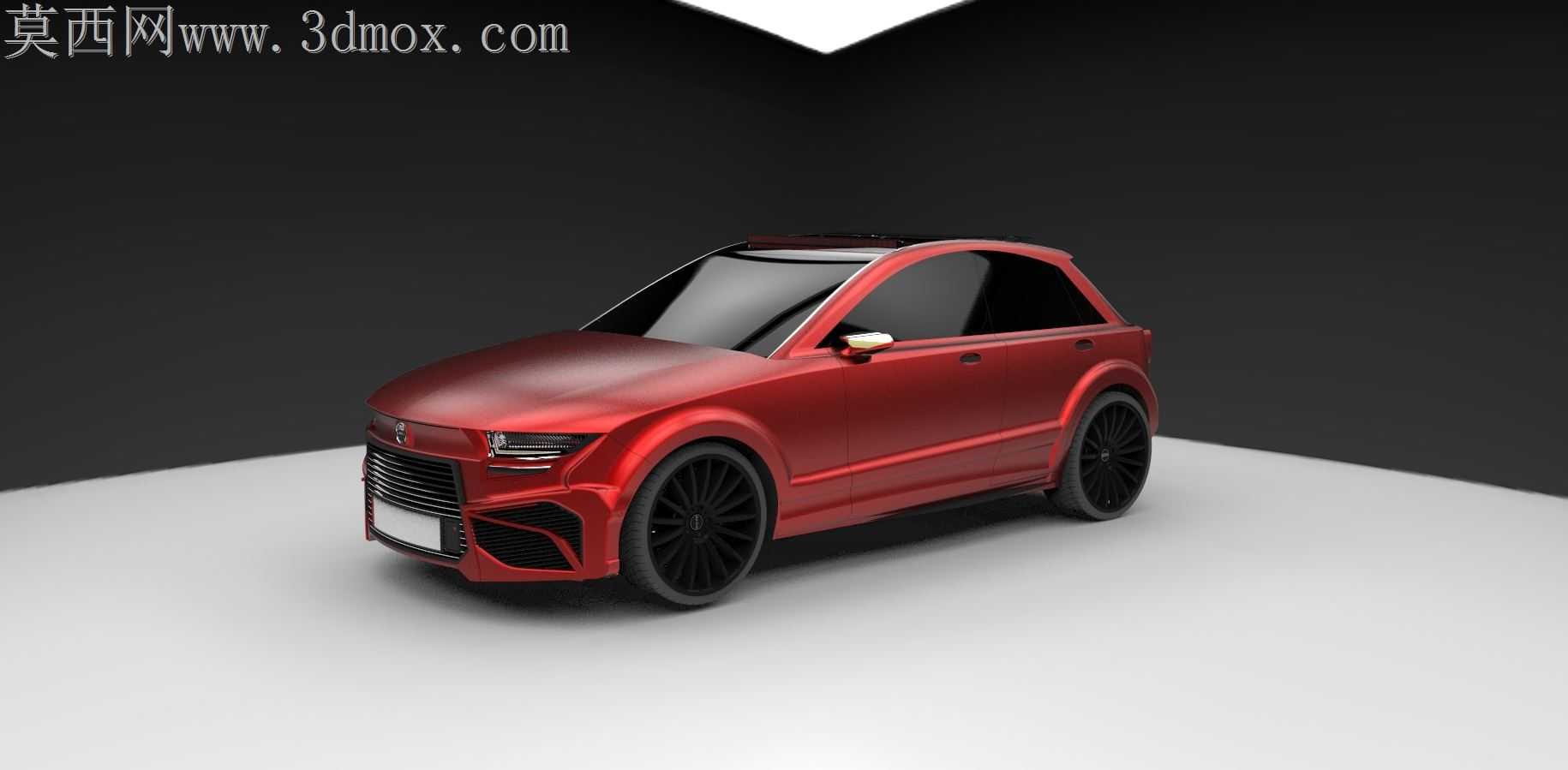

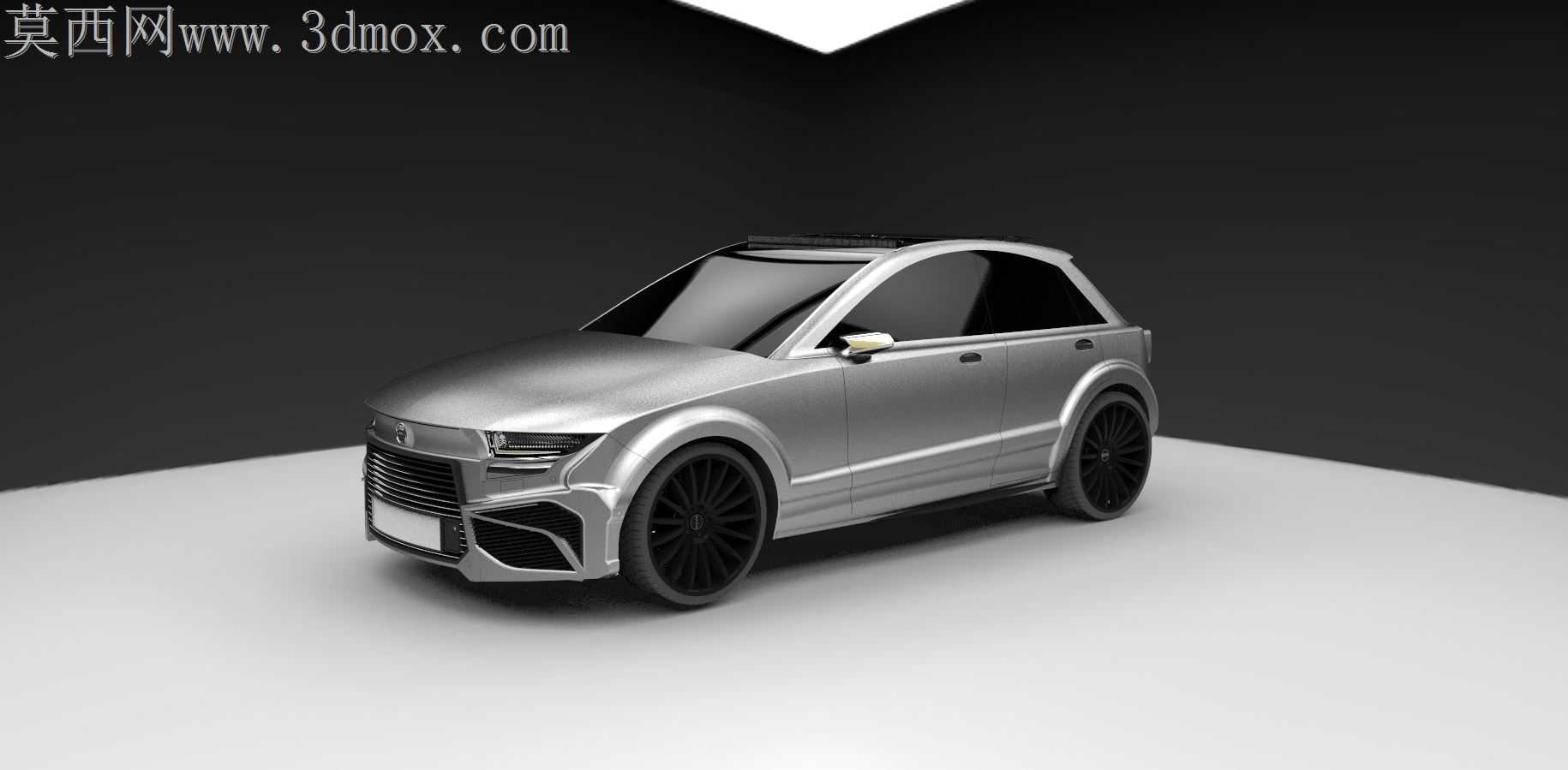

紧凑型城市SUV外观造型三维数模

城市紧凑型SUV的外覆盖件曲面一直是量产落地中最容易出现装配公差累积的环节，轮拱与侧裙衔接处的折角曲率如果处理不当，冲压环节就会出现板料拉延不均的隐裂问题，后期总装时保险杠与翼子板的缝隙差很难控制在1.2mm的公差带内。这款数模在轮拱区域做了渐变曲率过渡，没有采用生硬的直角包边，靠近车门侧的曲面G2连续延伸到侧裙防擦条的安装位，预留的0.8mm安装沉台刚好能卡住塑料饰条的卡扣基座，不用额外增加定位焊柱就能避免饰条高速行驶时的抖动异响。前保险杠下方的进气格栅区域，数模里把格栅饰条的安装卡扣做了错位排布，避开了防撞梁前端的吸能盒溃缩空间，不会在低速碰撞时因为卡扣顶到吸能盒导致保险杠整体碎裂，维修时只需要更换断裂的饰条即可，不用整体更换保险杠总成。后视镜基座的曲面衔接处，数模特意把A柱下方的导水槽做了隐藏式内凹设计，雨水顺着导水槽流到车门下沿的排水孔，不会顺着后视镜基座流到侧窗上影响视线，这个细节很多概念车数模都会忽略，实际路试时雨天侧窗挂水的问题会严重影响驾驶安全。车顶的行李架安装位，数模里预留的螺纹孔周围做了一圈凸起的密封筋，装配行李架时橡胶密封圈压在密封筋上，不会因为长期淋雨出现车顶渗水的问题，很多同级别车型的数模会把安装位做平，后期靠打胶密封，时间久了胶层老化就会出现漏水隐患。侧门的腰线从翼子板一直延伸到尾灯处，数模里的腰线曲率做了0.3度的微小上扬，视觉上能让车身显得更修长，同时腰线的冲压深度控制在8mm以内，不会因为冲压深度过大导致板料拉伸过度出现开裂，也不会因为深度太浅让腰线显得臃肿没有力量感。轮毂的辐条造型做了内凹的斜面处理，刹车粉尘不会直接附着在辐条正面，日常清洗时更容易擦拭干净，同时辐条的厚度做了渐变处理，靠近轮毂中心的位置厚度更大，能承受更大的侧向冲击力，靠近轮缘的位置厚度稍薄，能降低轮毂的整体重量，减少簧下质量提升操控响应。前后保险杠的下包围做了磨砂质感的分色区域，数模里这个区域的曲面比车身漆面区域低0.5mm，贴哑光膜或者喷磨砂漆的时候有明确的边界参考，不会出现分色不齐的问题，同时这个区域的塑料件采用耐刮材质，日常小刮蹭不会露出底漆，降低用户的维修成本。
