便携折叠厨用刀具配套收纳鞘结构设计

　　这套便携折叠厨用刀具的三维结构设计，核心围绕户外备餐、小型餐饮门店临时加工作业、家庭户外露营的食材切削场景展开，区别于常规固定式厨刀的笨重形态，整体做了一体化的折叠收纳与配套刀鞘防护设计，解决了小型刀具携带过程中刃口外露易造成划伤、刃口磕碰损坏的实际问题。从功能特性来看，刀具本体采用单指孔握持的结构设计，握持区域的指孔做了圆弧过渡处理，边缘预留了0.8mm的倒角余量，避免长时间握持时硌手的问题，刃口部分采用平直开刃的结构，适配果蔬切削、小型肉类分切的常规厨用需求，折叠转轴位置设置了阻尼定位结构，展开状态下可以实现刃口与握持柄的角度锁止，避免使用过程中刃口回折造成操作风险，折叠后整体刃口完全收纳于握持柄的凹槽内，整体厚度控制在8mm以内，可以直接放入配套的刀鞘中完成收纳。

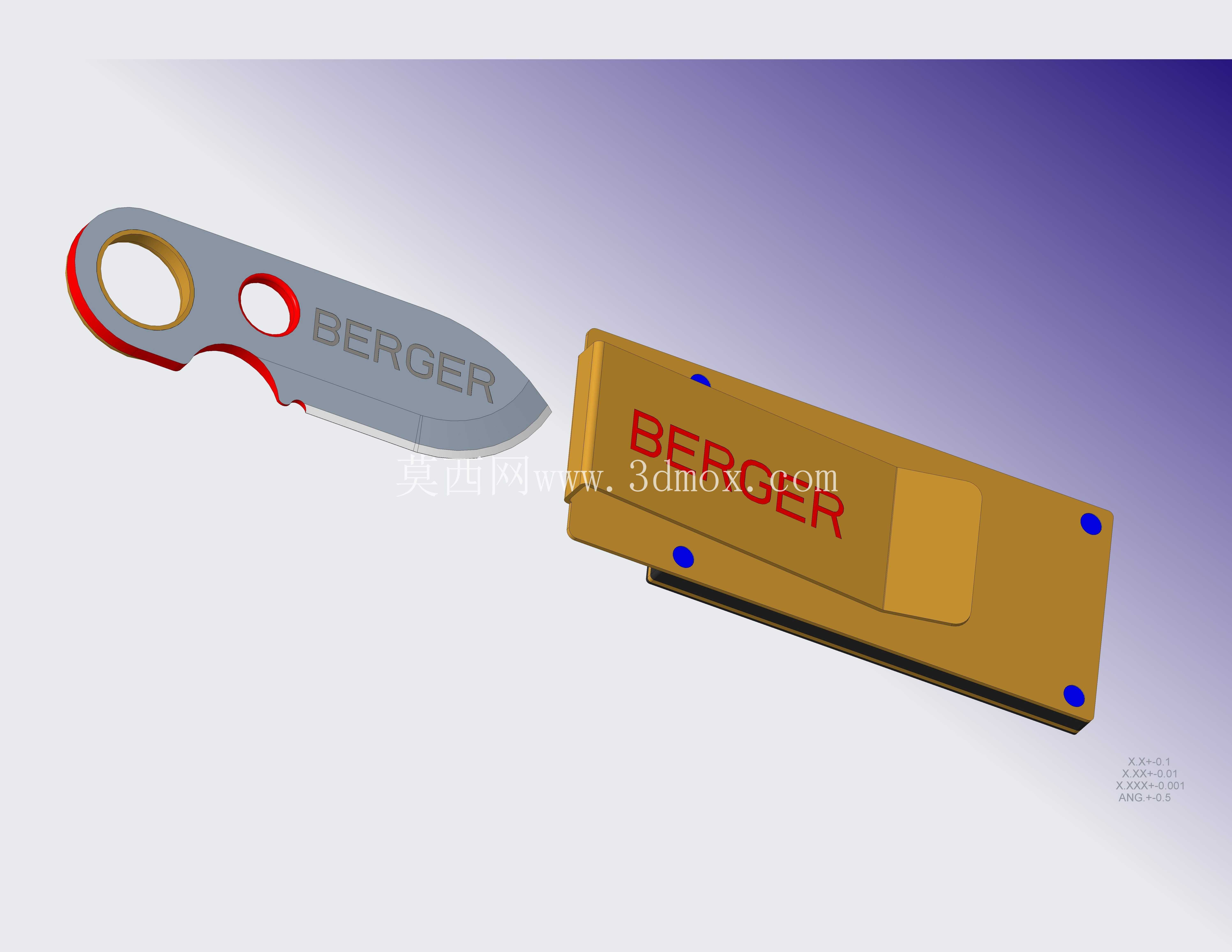

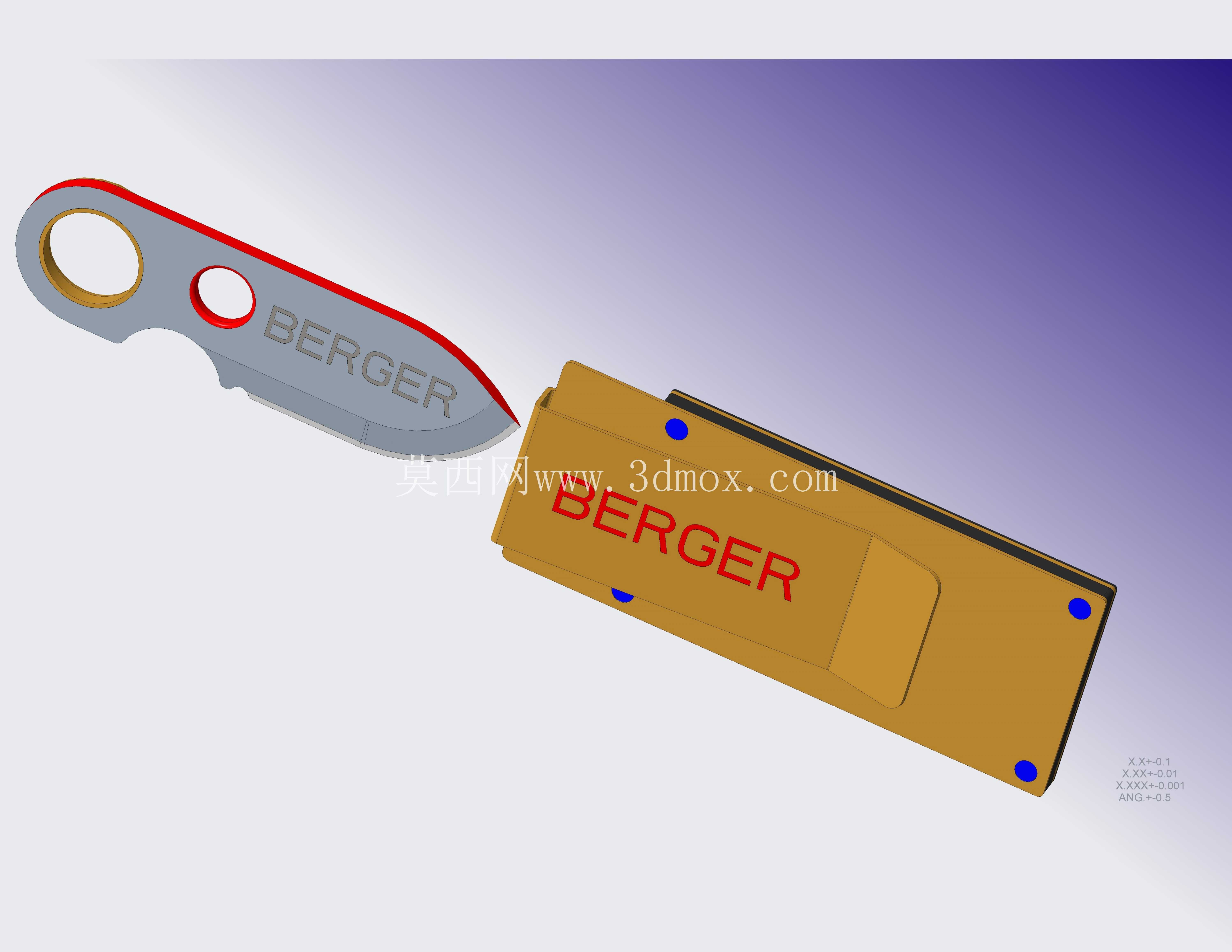

　　配套的刀鞘采用抽拉式的限位结构，鞘体内部设置了与刀具外形完全贴合的定位卡槽，刀具插入后可以通过鞘体端部的弹性卡扣完成锁止，避免携带过程中刀具从鞘体内滑出，鞘体表面做了防滑纹理设计，单手握持鞘体即可完成刀具的抽拉与收纳操作，不需要额外的解锁动作，适配单手操作的使用场景。从设计思路层面，整个结构在建模阶段优先考虑了铸造加工的工艺可行性，刀鞘主体采用一体式铸造成型的方案，避免了多零件拼接带来的装配误差，鞘体上的定位凸点、卡扣结构都预留了1.2mm的拔模斜度，铸造完成后仅需要对刃口接触的卡槽位置做少量的精修处理即可达到使用要求，刀具本体的握持部分同样采用铸造毛坯后精磨刃口的工艺路线，指孔位置在铸造阶段直接成型，减少后续机加工的工序量。

　　外形尺寸与安装边界方面，刀具展开状态下总长度为120mm，折叠后长度为70mm，握持部分的最大宽度为28mm，配套刀鞘的内部型腔尺寸与折叠后的刀具外形保持0.3mm的间隙配合，鞘体外部总长度为78mm，宽度为32mm，厚度为10mm，鞘体背部预留了挂孔结构，可以直接穿入挂绳挂载在背包、腰带上，不需要额外的挂载配件。结构细节上，刀具的转轴位置采用铆接式的固定结构，转轴直径为3mm，铆接后预留了0.05mm的转动间隙，保证折叠转动的顺畅度同时不会出现轴向窜动的问题，刀鞘上的四个定位凸点高度为1mm，主要用于堆叠放置时的定位，避免多个刀鞘堆叠时出现滑移，刃口对应的鞘体内壁位置预留了1mm的软质材料安装槽，后续可以粘贴绒布类材料，避免刃口与硬质鞘体直接接触造成刃口磨损。

　　在实际应用场景中，这套刀具结构既可以作为户外露营的便携备餐工具，也可以作为餐饮从业人员的随身配刀，用于食材的临时分切处理，整体结构没有多余的复杂零件，所有结构特征都适配铸造工艺的批量生产要求，零件总数仅为刀身、转轴、刀鞘三个部分，装配工序简单，批量生产时的良率控制难度较低，建模过程中所有的配合面都做了公差匹配，转动部位的间隙、插拔部位的过盈量都经过反复校核，避免出现卡滞、松脱的问题，握持部分的人体工学弧度经过多次调整，适配不同手型的握持需求，即使是手掌较小的使用者也可以稳定握持完成切削操作，刃口的长度控制在50mm，既满足常规食材的切削需求，也符合便携刀具的尺寸规范，不会出现过长带来的携带风险。
