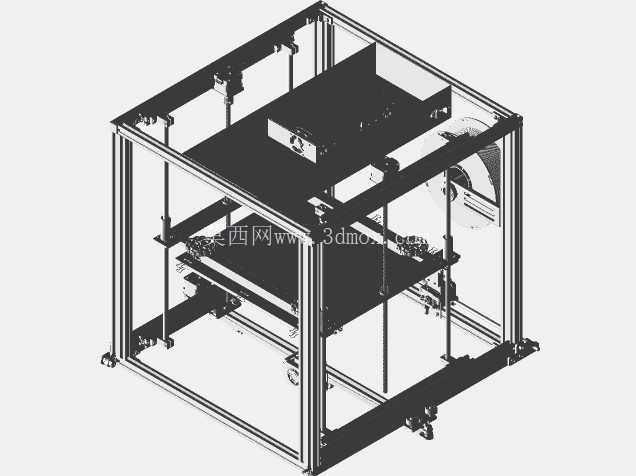

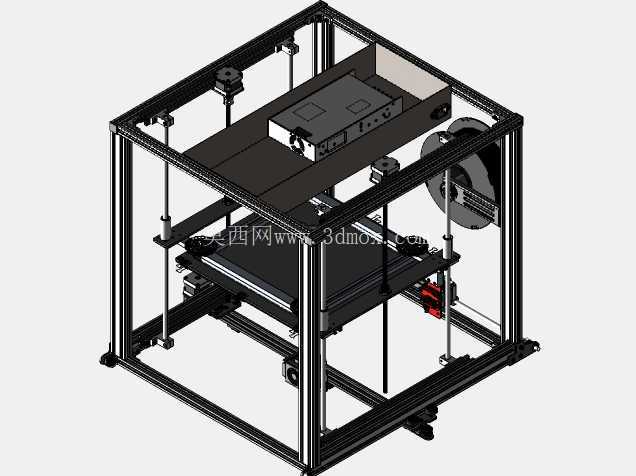

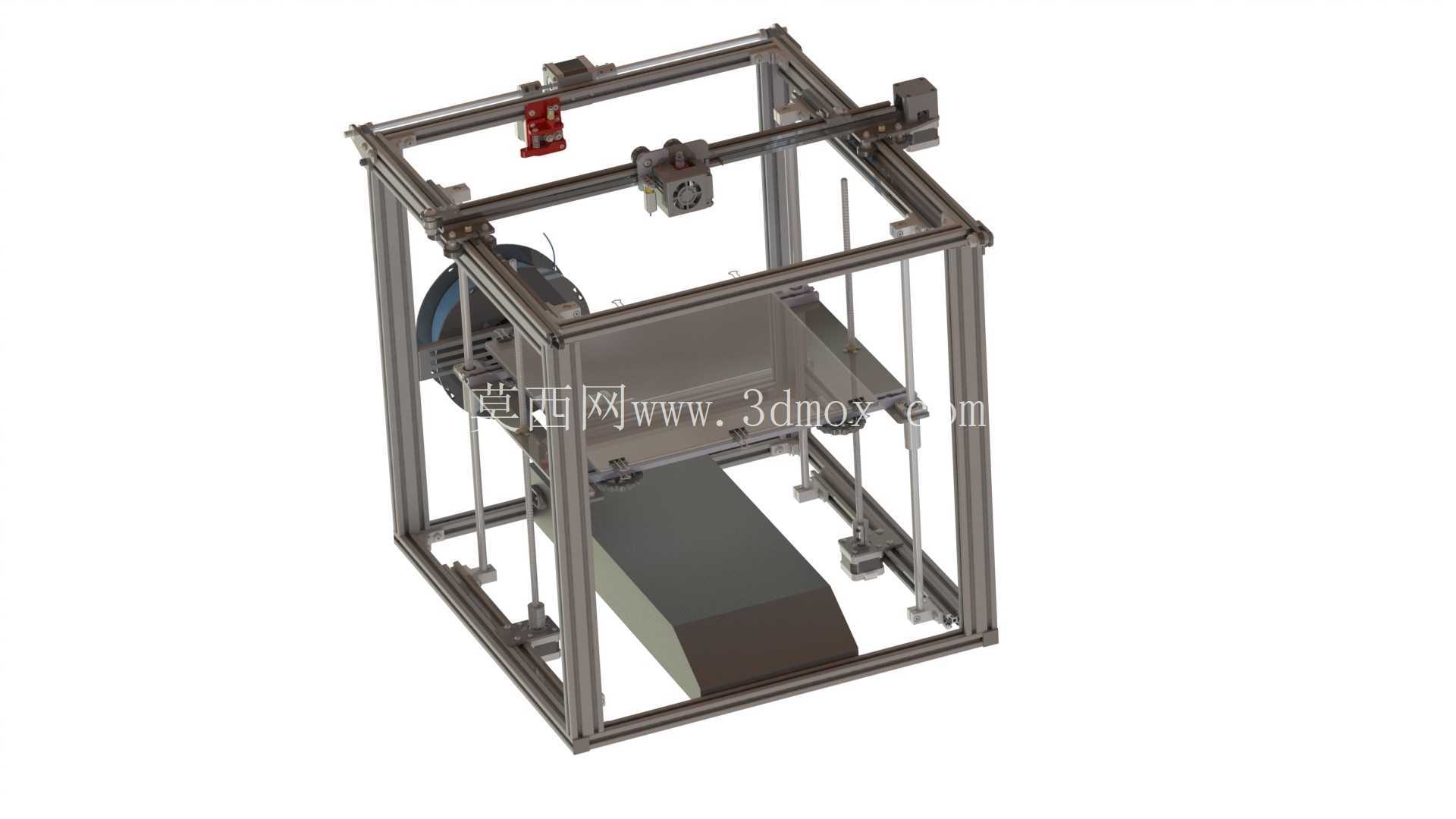

创意安德5Plus桌面级FDM成型设备结构

在桌面级增材制造设备的实际应用场景里，这类基于铝型材框架搭建的FDM成型设备，主要面向个人创客、小批量手板制作、教学实训场景使用，能够完成热塑性塑料耗材的熔融堆叠成型，覆盖从创意零件验证、工装夹具打样到教学演示件制作的多元需求，相比工业级增材设备，它的部署门槛更低，占用空间更小，适合桌面摆放使用，不需要配套工业级的稳压、恒温车间环境，普通办公桌面即可完成安装调试。

从设备实际用途来看，它可以兼容PLA、ABS、PETG等多种常见的FDM耗材，完成最大成型尺寸范围内的实体零件制作，日常使用中既可以制作结构验证用的手板件，也能直接生产小批量的定制化塑料零件，比如非标设备的辅助定位块、产品外观验证样件、教学用的机械结构演示模型都可以通过该设备完成制作。设备的框架采用标准工业铝型材拼接搭建，这种设计思路一方面是降低框架加工的成本，铝型材本身自带的T型槽可以方便后期加装各类功能附件，不需要额外在型材上做打孔、攻丝的二次加工，组装时只需要配套角码、螺栓即可完成整体框架的固定，框架的整体刚性能够满足XYZ三轴运动时的稳定性要求，避免高速运动时框架共振导致的成型件层纹错位、表面精度下降问题。

三轴运动结构的设计上，X轴采用横向导轨搭配同步带传动的方案，挤出机构安装在X轴的滑动座上，能够沿着X轴方向做水平往复运动，Y轴负责成型平台的前后进给，Z轴采用双丝杆搭配光杆导向的结构，带动X轴整体做垂直方向的升降运动，这种运动布局能够将Z轴的运动负载均匀分布在两侧导向结构上，避免单侧受力导致的Z轴升降卡顿、层厚不均问题。挤出端的结构设计上，更新后的挤出机构加装了灯丝传感器安装板，灯丝传感器的作用是实时检测耗材的进给状态，一旦出现耗材断料、耗尽的情况，设备可以自动触发暂停指令，避免空打导致的零件报废，用户补充耗材后即可继续完成剩余打印任务，这个功能在长时间无人值守的打印作业中实用性很强，能够有效降低打印失败的概率。

成型平台的安装边界设计上，平台采用水平调平结构，配合表面的贴合涂层，能够让第一层耗材更好地附着在平台表面，避免打印过程中出现翘边、零件脱落的问题，平台的安装位置预留了足够的调节余量，用户可以根据实际使用需求更换不同类型的平台面板，比如玻璃平台、柔性磁吸平台都可以在原有安装位上完成替换，不需要改动整体的Y轴运动结构。设备的整体外形尺寸控制在桌面设备的合理范围内，框架的外轮廓没有突出的尖锐结构，所有运动部件都布置在框架内部，日常使用时能够避免运动部件剐蹭到周边物品，安装时只需要保证设备放置平面水平，预留出前后左右各十厘米左右的散热、操作空间即可，不需要额外的固定安装工序。

从结构设计的细节来看，所有的传动部件都预留了张紧调节的结构，同步带使用一段时间出现松弛后，可以通过调节座调整张紧度，不需要拆卸整体结构即可完成维护，导轨的安装面都依托铝型材的基准面定位，组装时能够保证导轨的平行度要求，降低运动过程中的卡顿阻力。电气元件的安装位都布置在框架的后侧区域，和运动区域做了物理分隔，避免运动过程中线路剐蹭到运动部件导致的线路破损、信号中断问题，走线都可以沿着铝型材的T型槽布置，用线卡固定后整体走线整洁，不会干扰到三轴的正常运动。

这类设备的结构设计充分考虑了桌面级用户的使用习惯，既保留了足够的改装扩展空间，方便用户根据自身需求加装 enclosure 保温罩、自动调平传感器、耗材干燥架等附件，也保证了基础结构的稳定性，不需要用户做过多的二次调试即可投入日常使用，对于三维建模从业者来说，这个结构模型可以清晰展示桌面级FDM设备的整体布局、传动连接关系、部件安装逻辑，既可以作为设备改装设计的参考基础，也可以作为3D打印设备结构教学的演示模型，帮助从业者理解三轴运动布局的设计要点、铝型材框架的搭建方式、功能附件的安装位置规划逻辑。在实际的结构设计工作中，这类铝型材搭建的设备框架思路也可以迁移到其他小型自动化设备的设计中，利用标准铝型材的通用性快速搭建设备主体框架，缩短设计加工周期，降低非标零件的加工成本。
