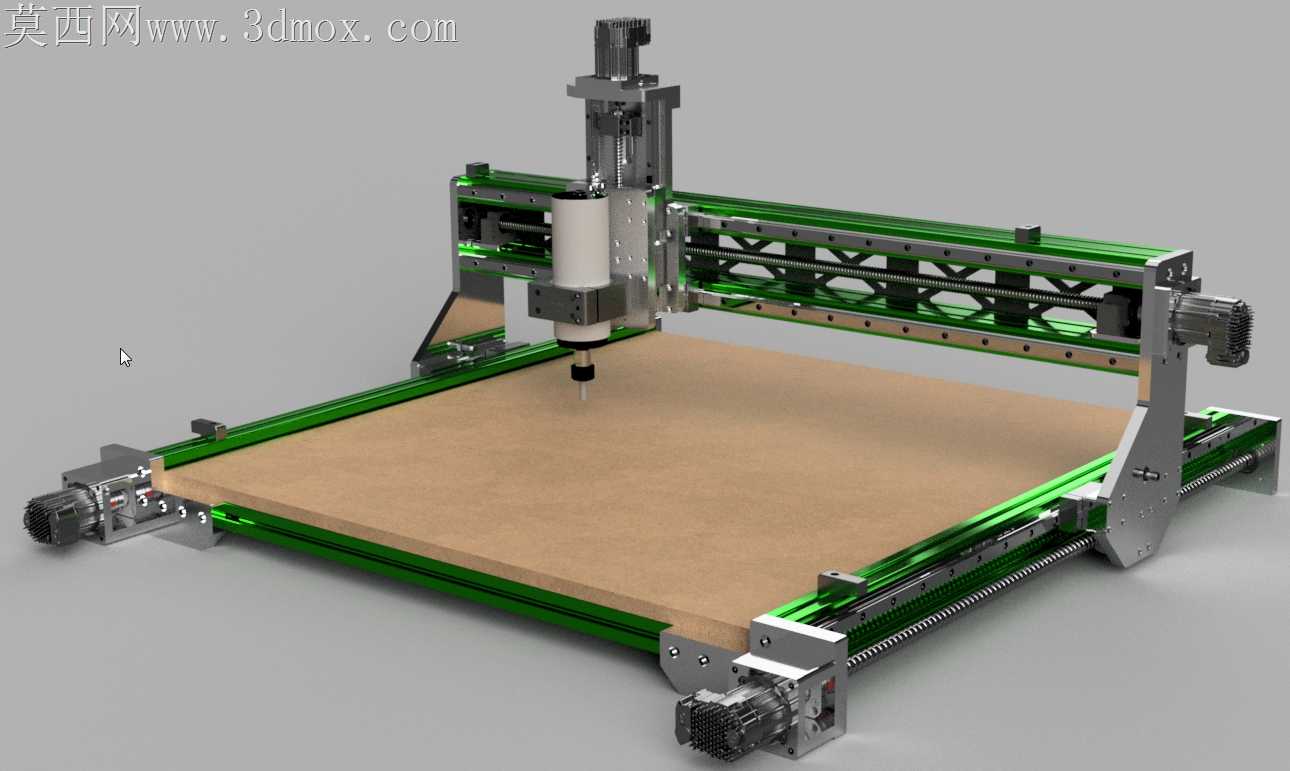

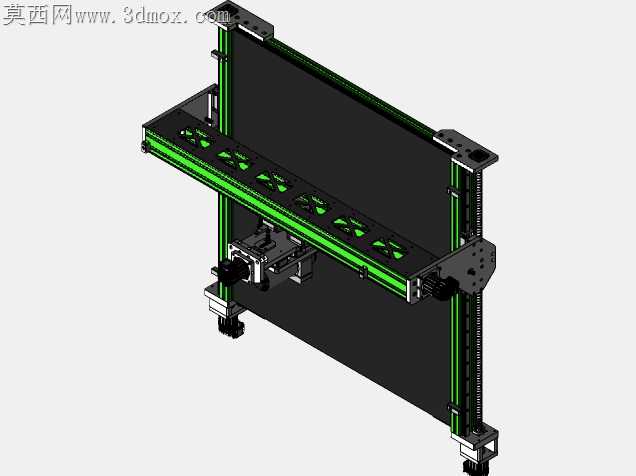

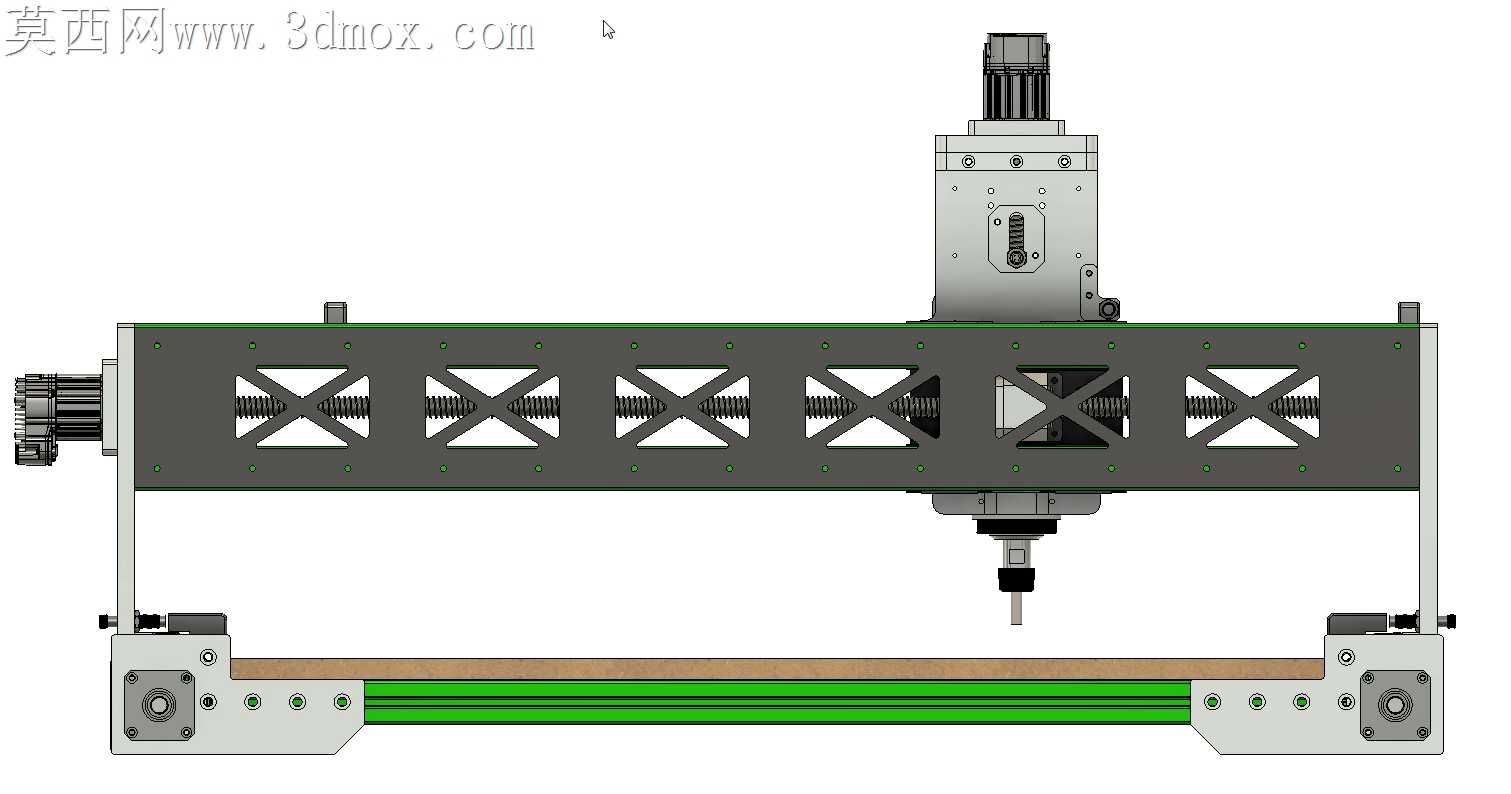

参数化数控路由器

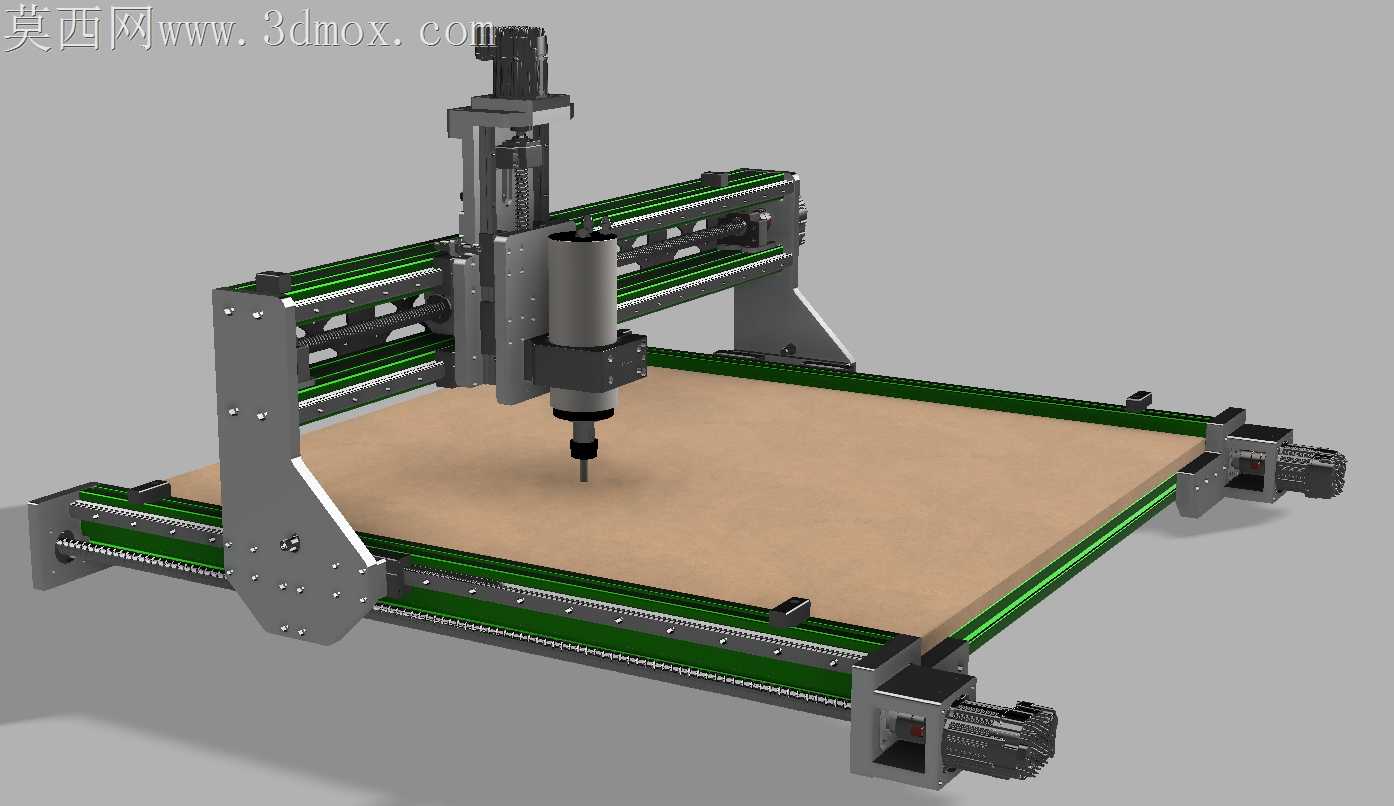

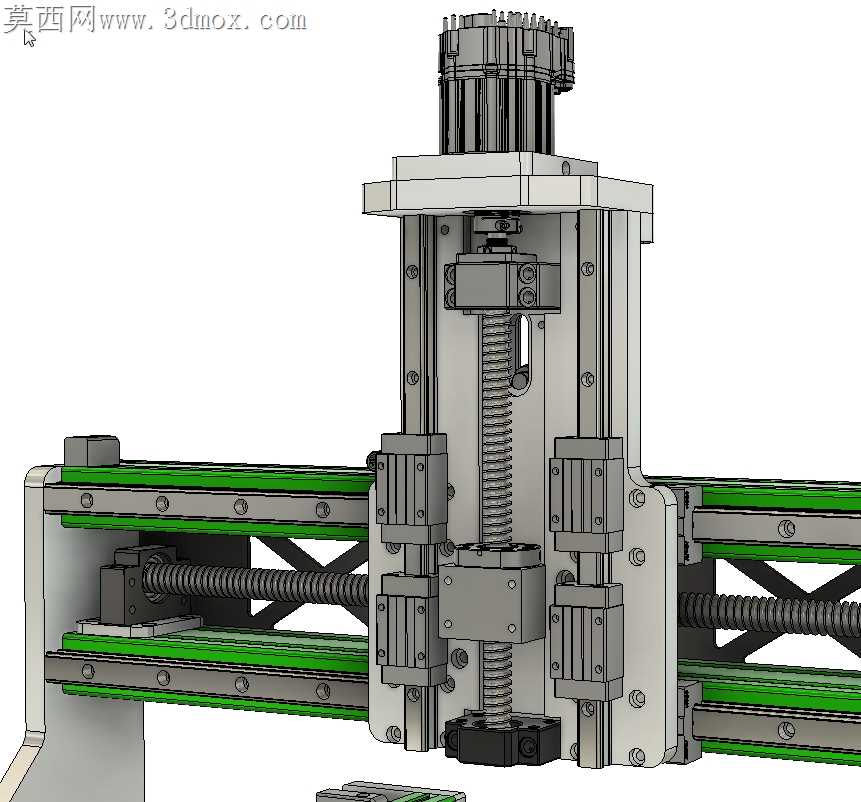

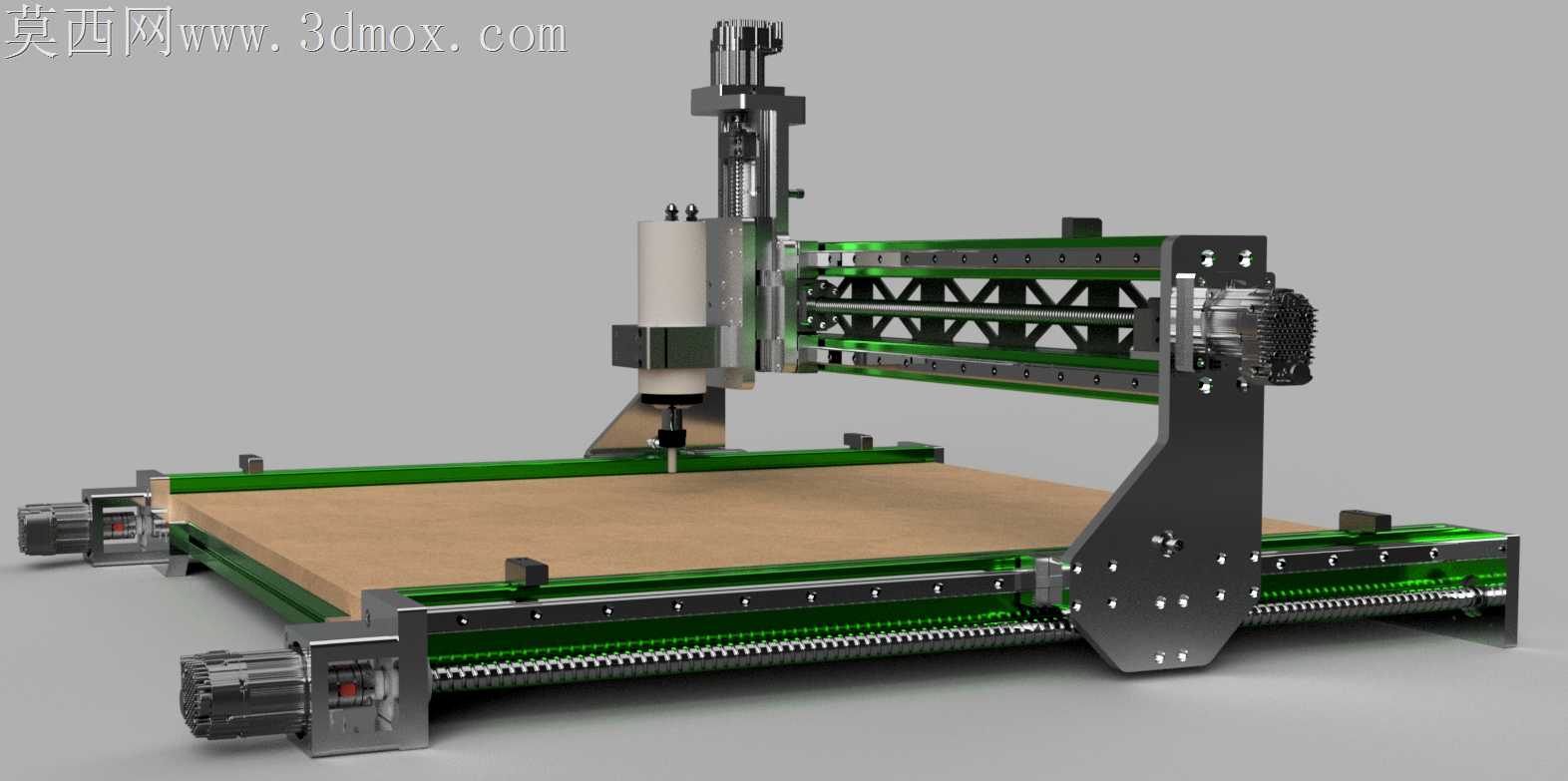

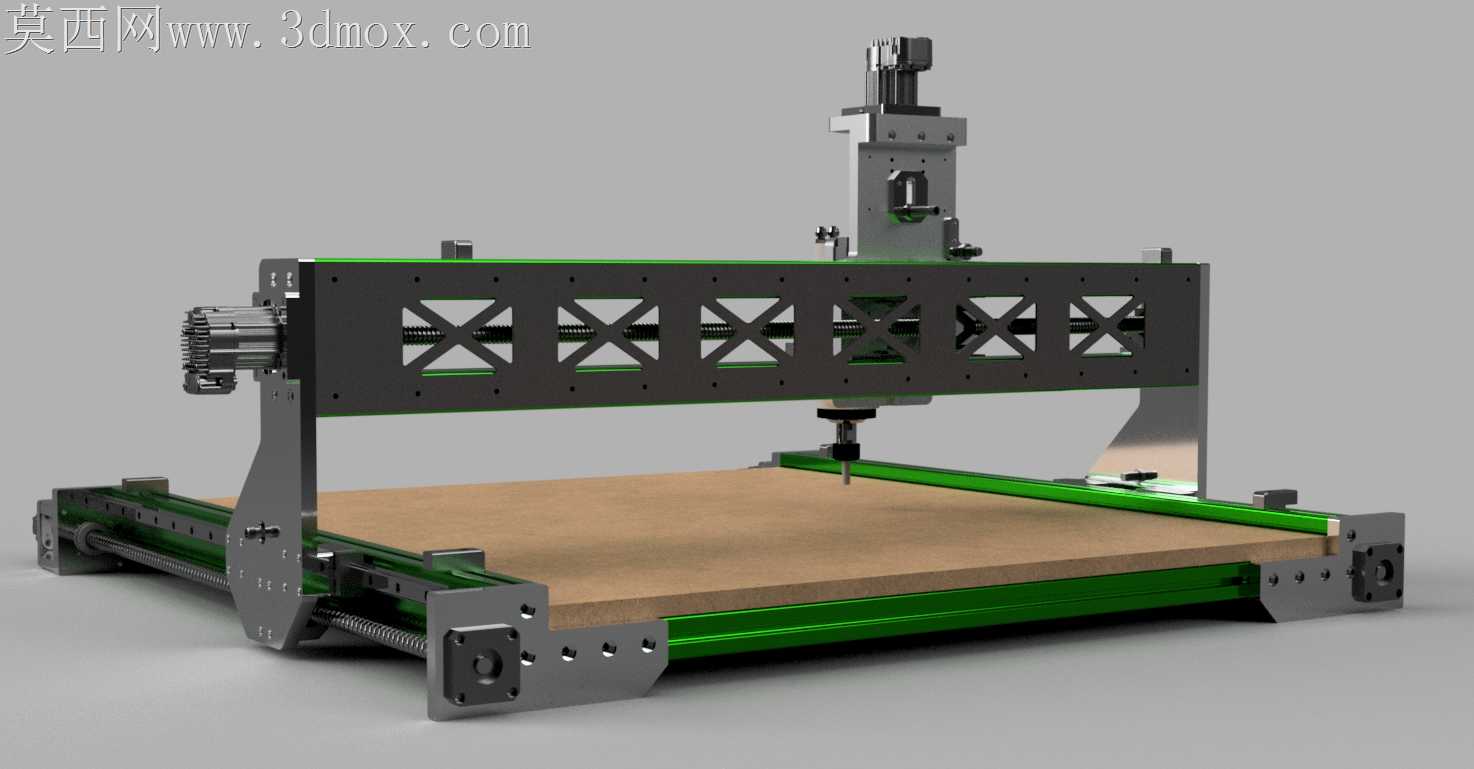

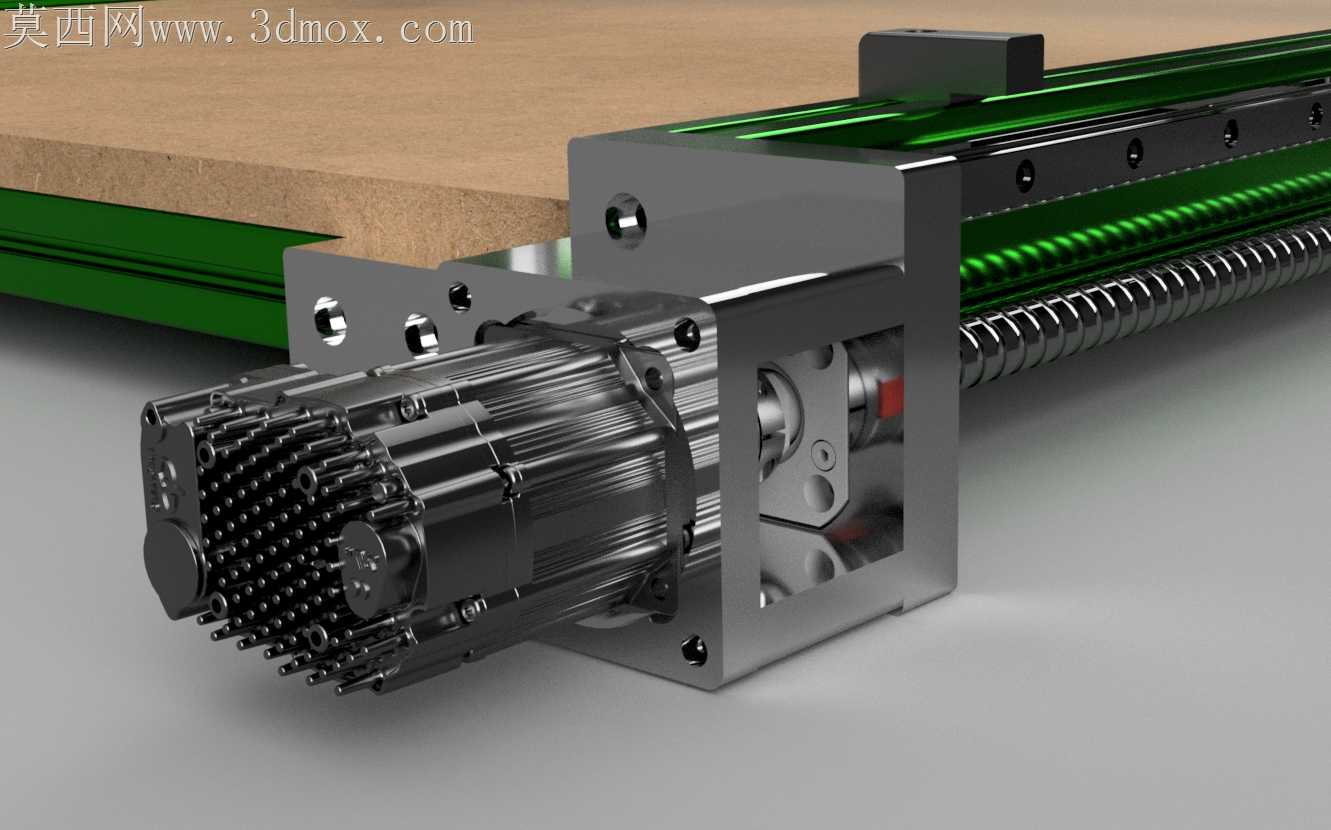

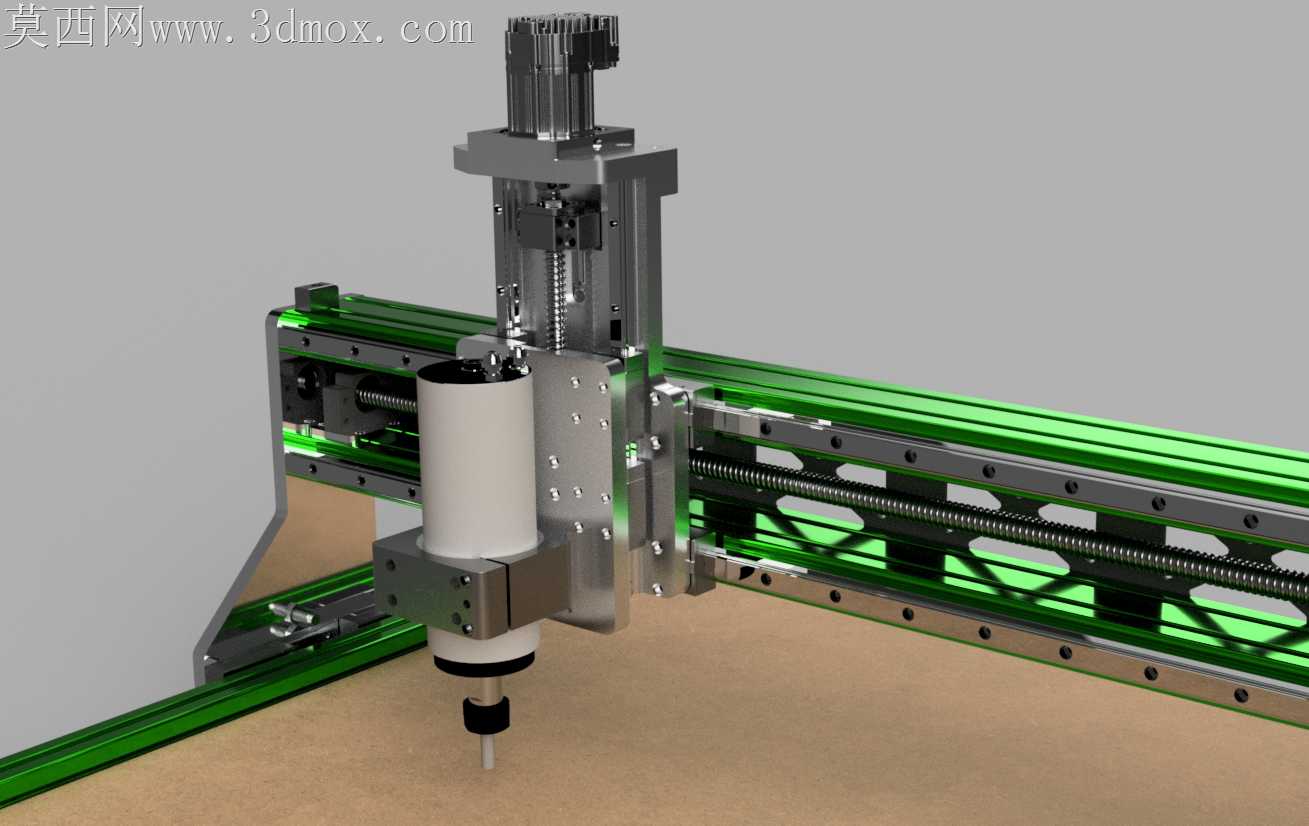

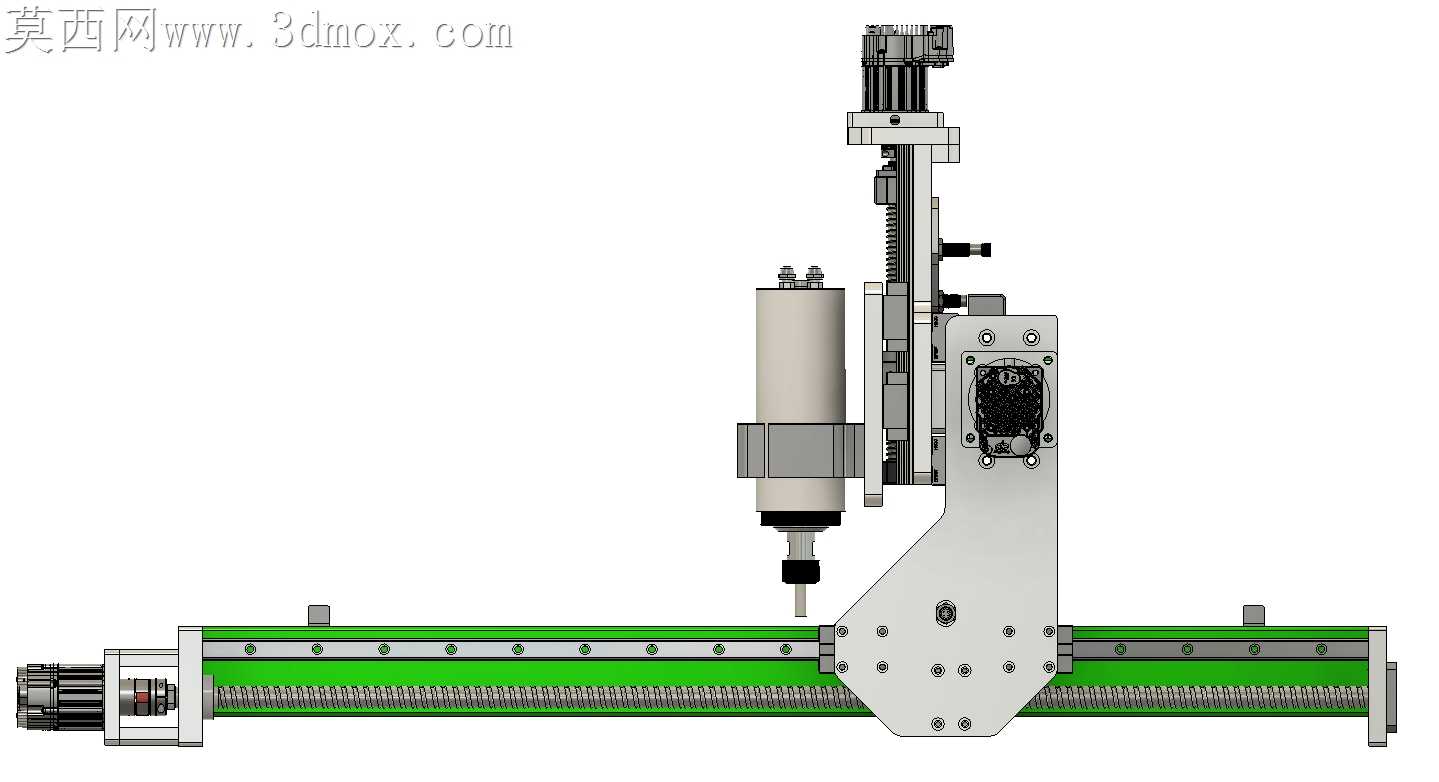

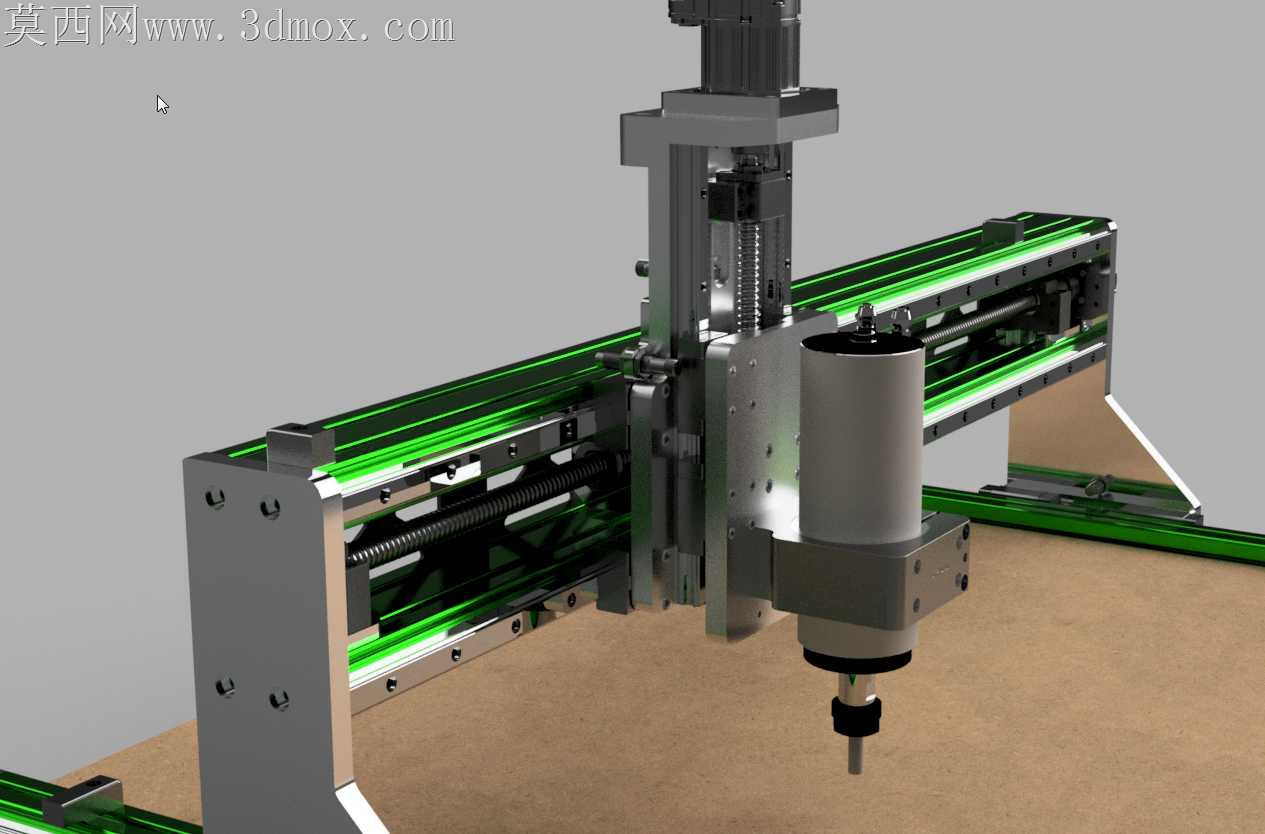

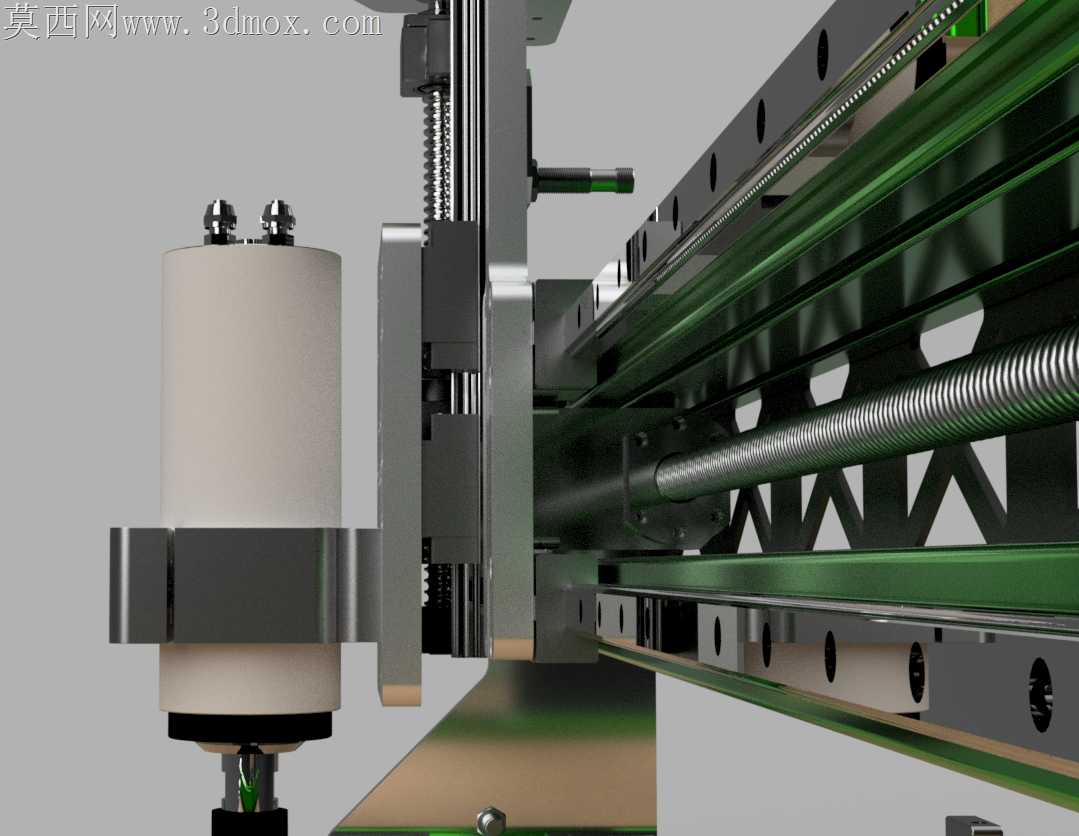

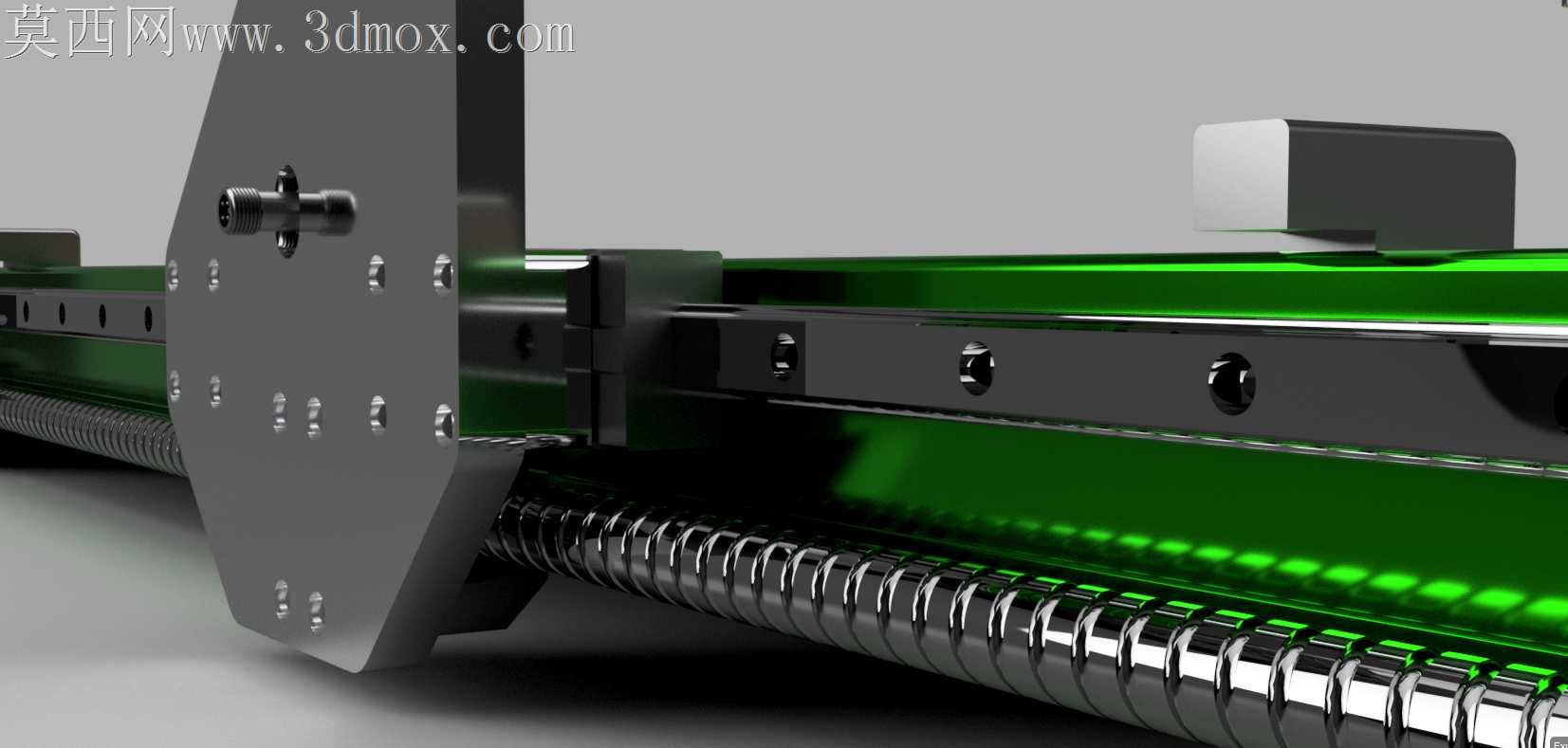

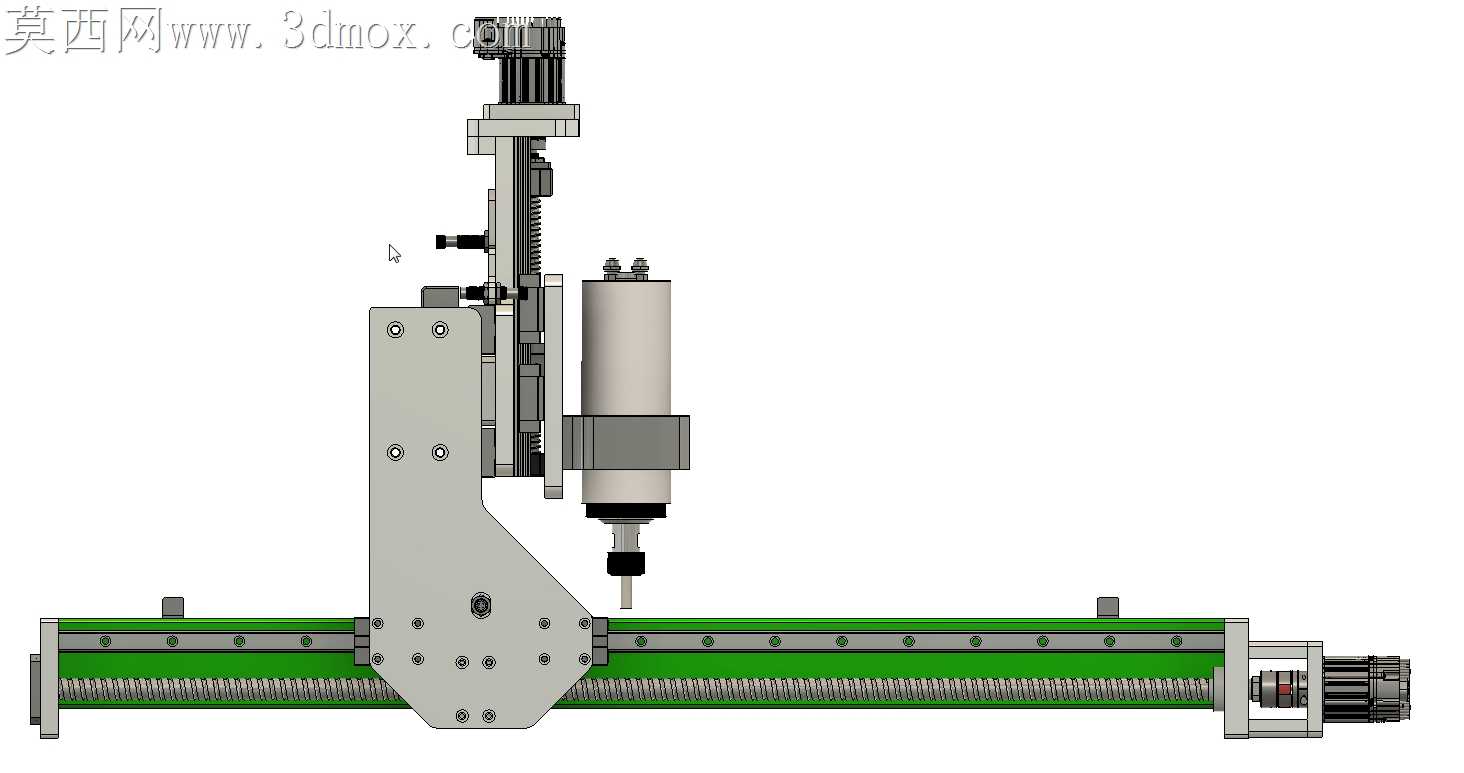

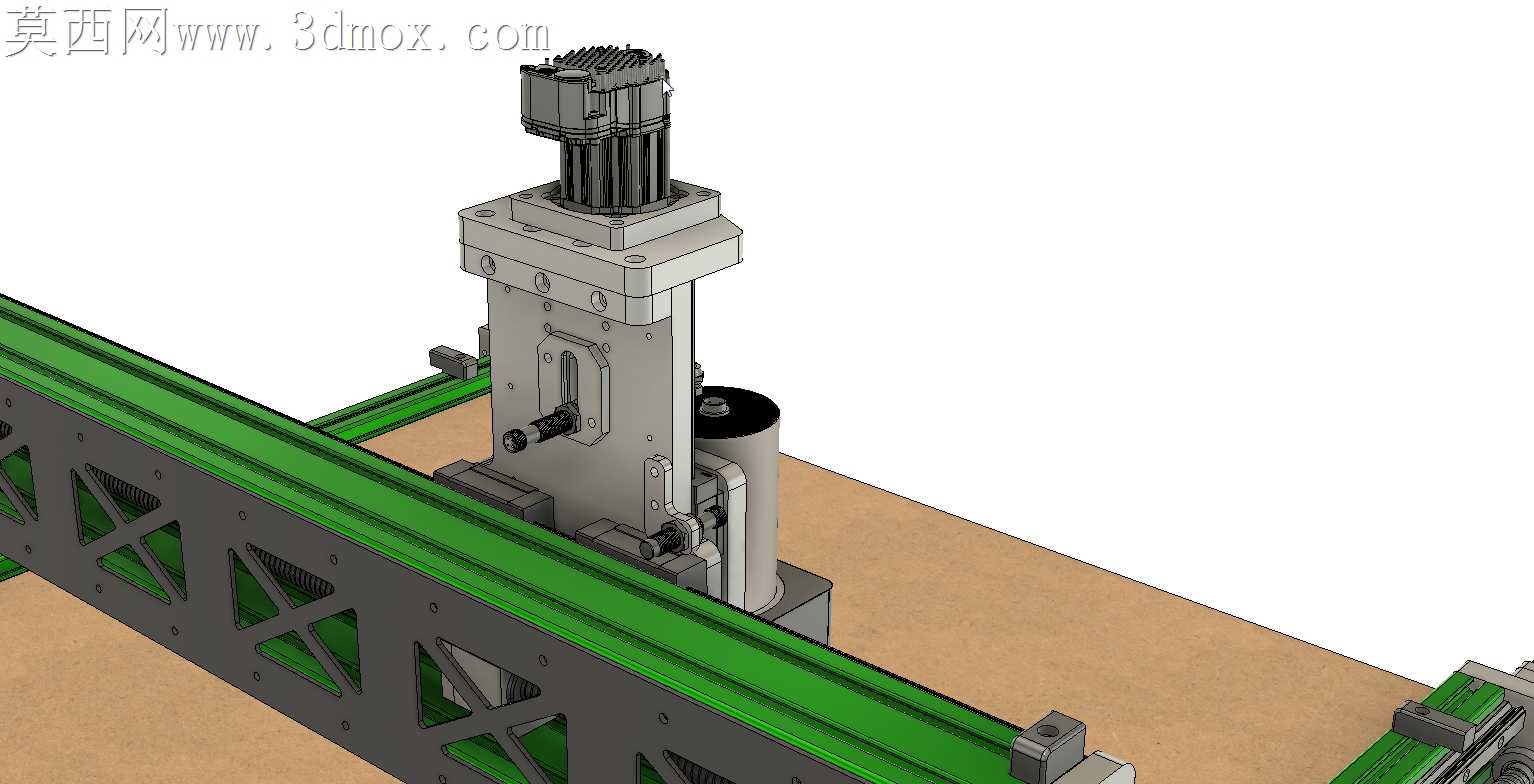

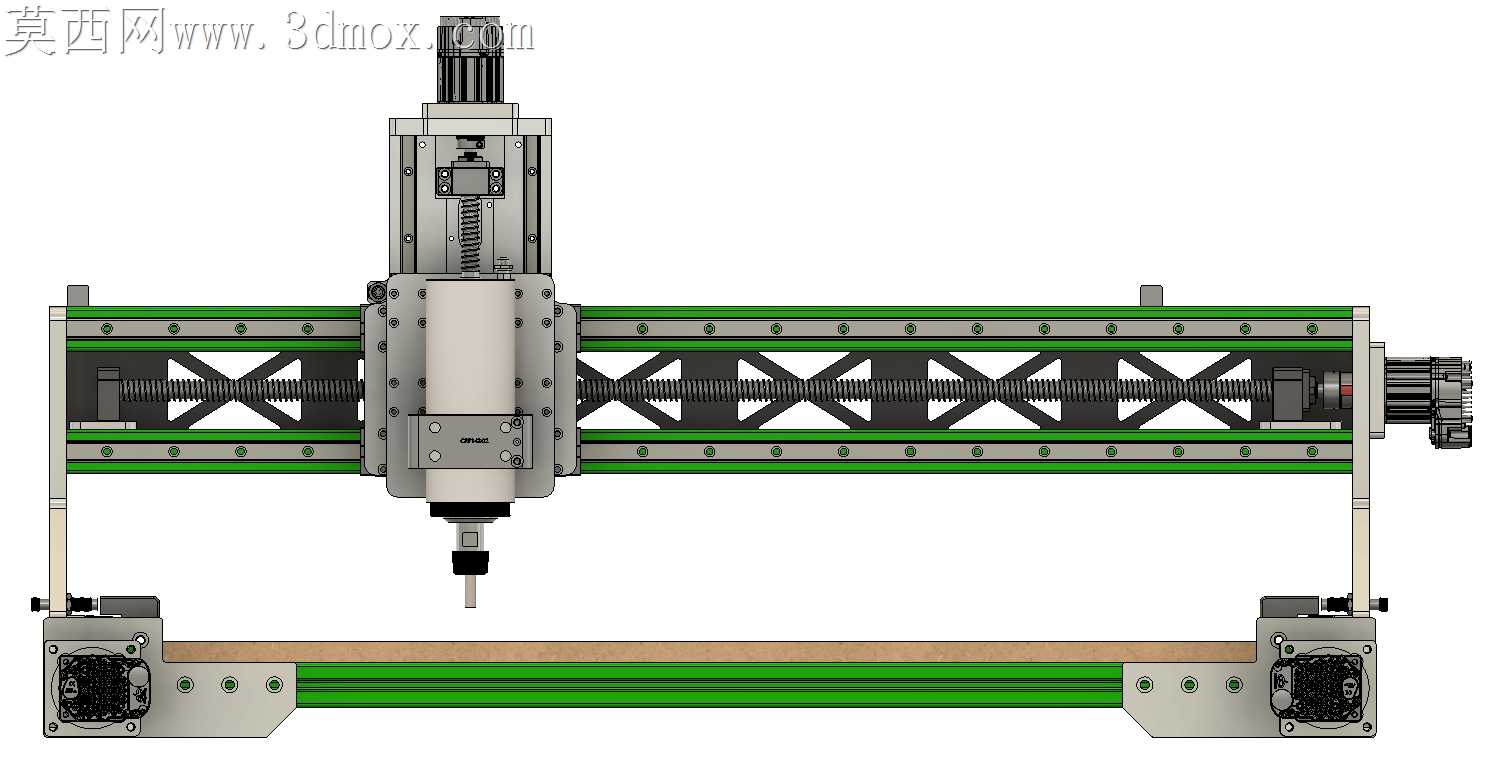

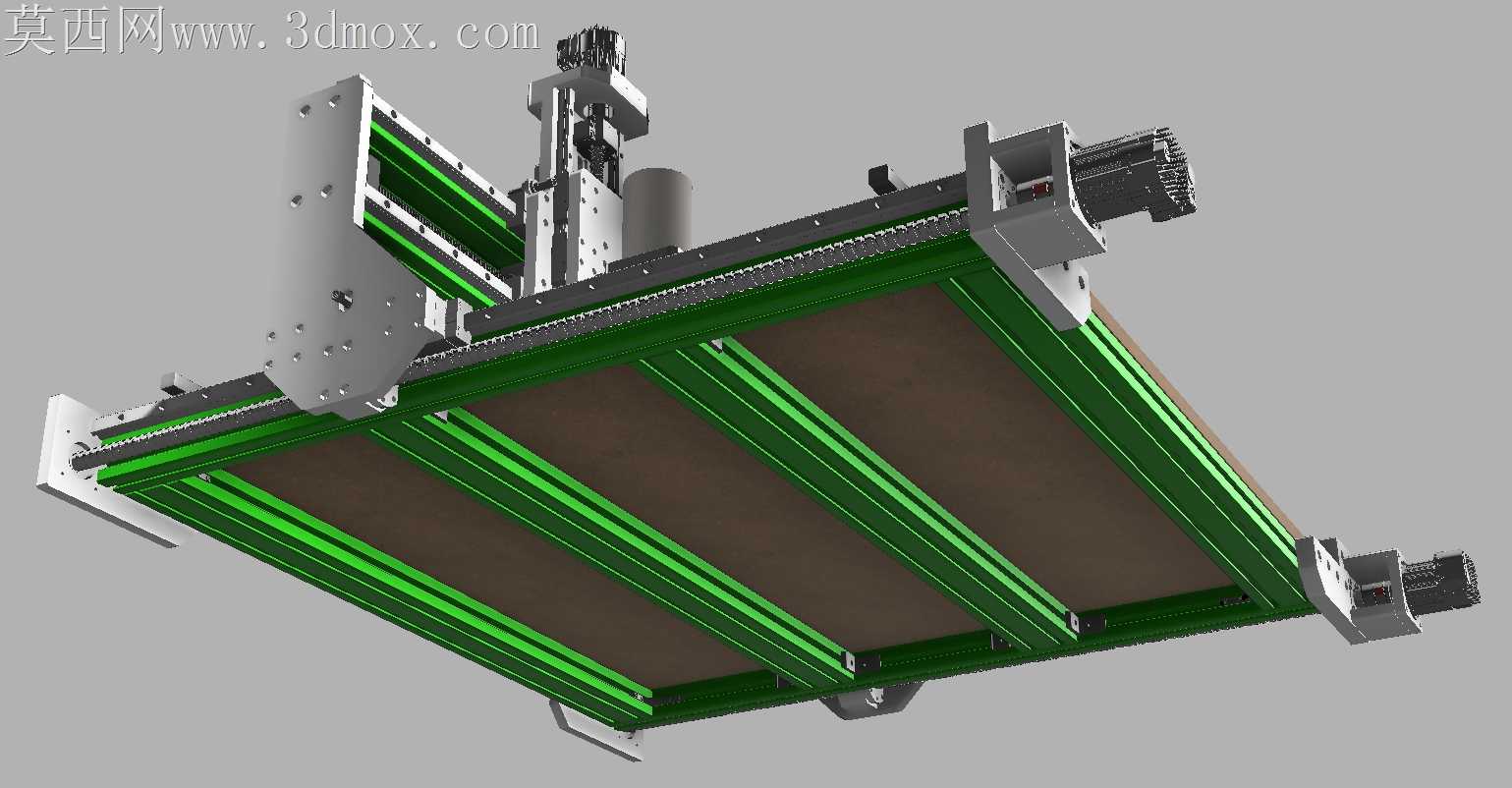

更新4/14/20这是一个更稳健的版本，早期的设计与我的目标是一个简单，易于构建的机器。X、Y、Z和机架间隙尺寸均由用户参数控制，并且支持NEMA 23和NEMA 34步进电机。为了使滚珠丝杠尽可能靠近机架，在Y轴上使用了FK/FF15轴承座，而不是更常见的Bk/BF轴承。X、Y直线导轨和滚珠丝杠为20毫米，Z轴为15毫米导轨和16毫米滚珠丝杠。包括一个单独的完整的Z轴组件，使用20毫米导轨和滚珠丝杠和NEMA 34步进电机（如果首选）。正如我对以前的模型所做的那样，当进行修正或改进时，CAD文件将被更新。04/14/20 V78修复了滚珠丝杠长度计算的报告问题，该问题导致建模的滚珠丝杠略长于定义的参数。Y轴上的FF15轴承为非标准尺寸，已更换为适当尺寸的零件。此更改要求修改Y端板的尺寸。01/31/20 V77修复了参数表中阻止Z滚珠丝杠长度更新模型的问题。在X板上增加了球形螺母安装块的螺纹孔。11/17/19 V74版本中最显著的变化是带有限位开关。Y限位开关换成X轴和Y轴上使用的相同样式，Z限位开关进行了修改，以提供必要的间隙。其他的小改动是在我上次更新之后做的，但老实说，我现在都记不起来了。所有的渲染图、图纸和CAD文件都被替换以反映V74的变化。6/07/19 V58-在Z轴上添加了Nema23/34适配器，用一个更简单的零件来制造Y轴上的盒式步进电机支架。更新了几张图片和效果图。6/03/19 V57-X滚珠丝杠向前移动了12毫米，这使得BK15/BF15轴承座可以安装在1/8“钢龙门加强筋上，带有12毫米间隔物或安装在龙门下横梁上。增加了一个7毫米适配器，用于将轴承安装到龙门梁上。为限位开关支架添加了一些缺失的螺纹孔，并更正了左侧机架提升板的标签。5/31/19 V50-为所有轴添加了感应限位开关。渲染没有更新以显示限位开关，但所有其他图像都是。5/28/19 V37-添加了本地Fusion 360文件，Y步进电机在后面。由于只有一个接头将整个机架组件连接到右侧Y托架，因此很容易进行此修改。删除或抑制该关节，将机架旋转180度，如果您喜欢前面的步进器，请重新连接
