山地车后避震器DHX2结构复刻设计

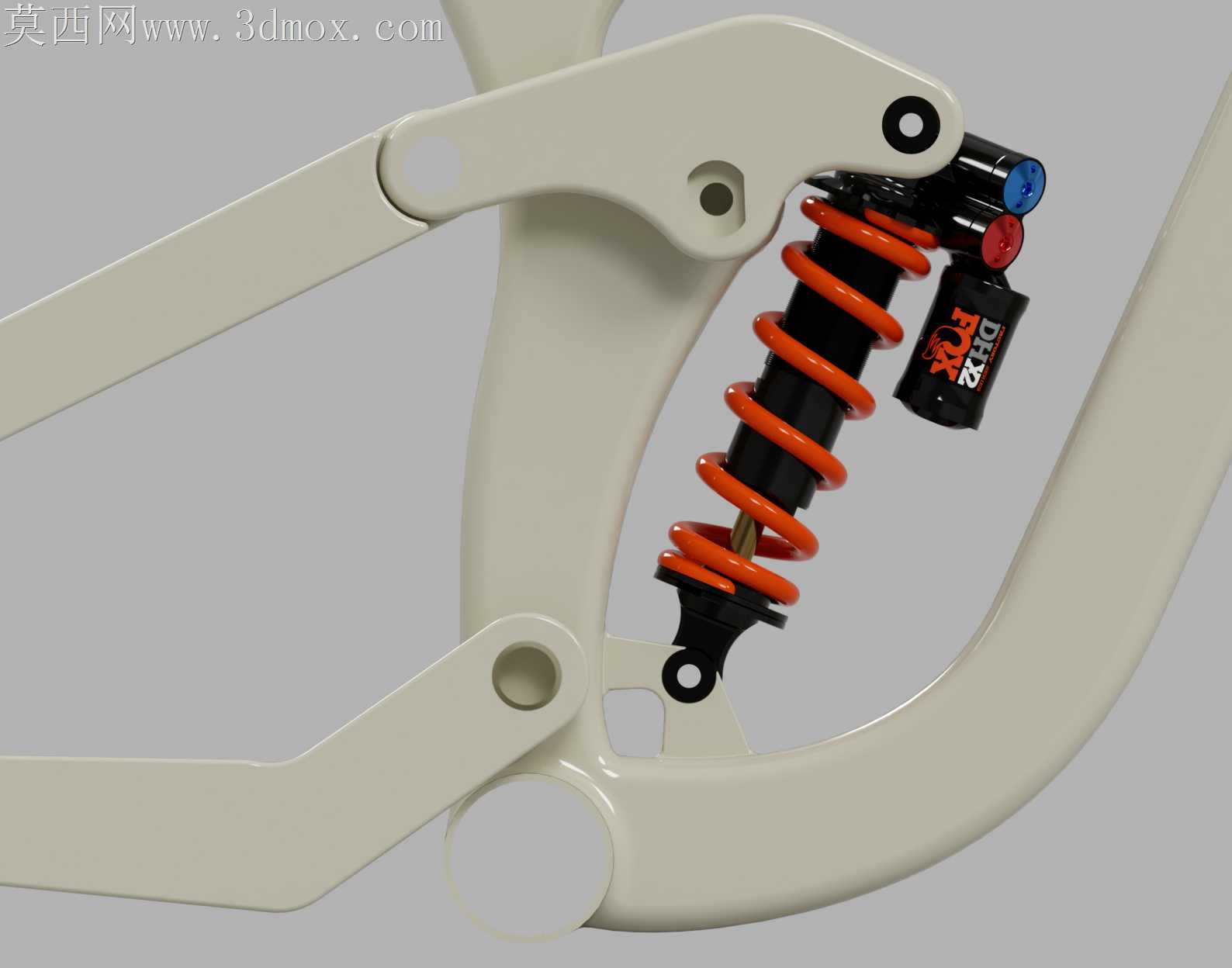

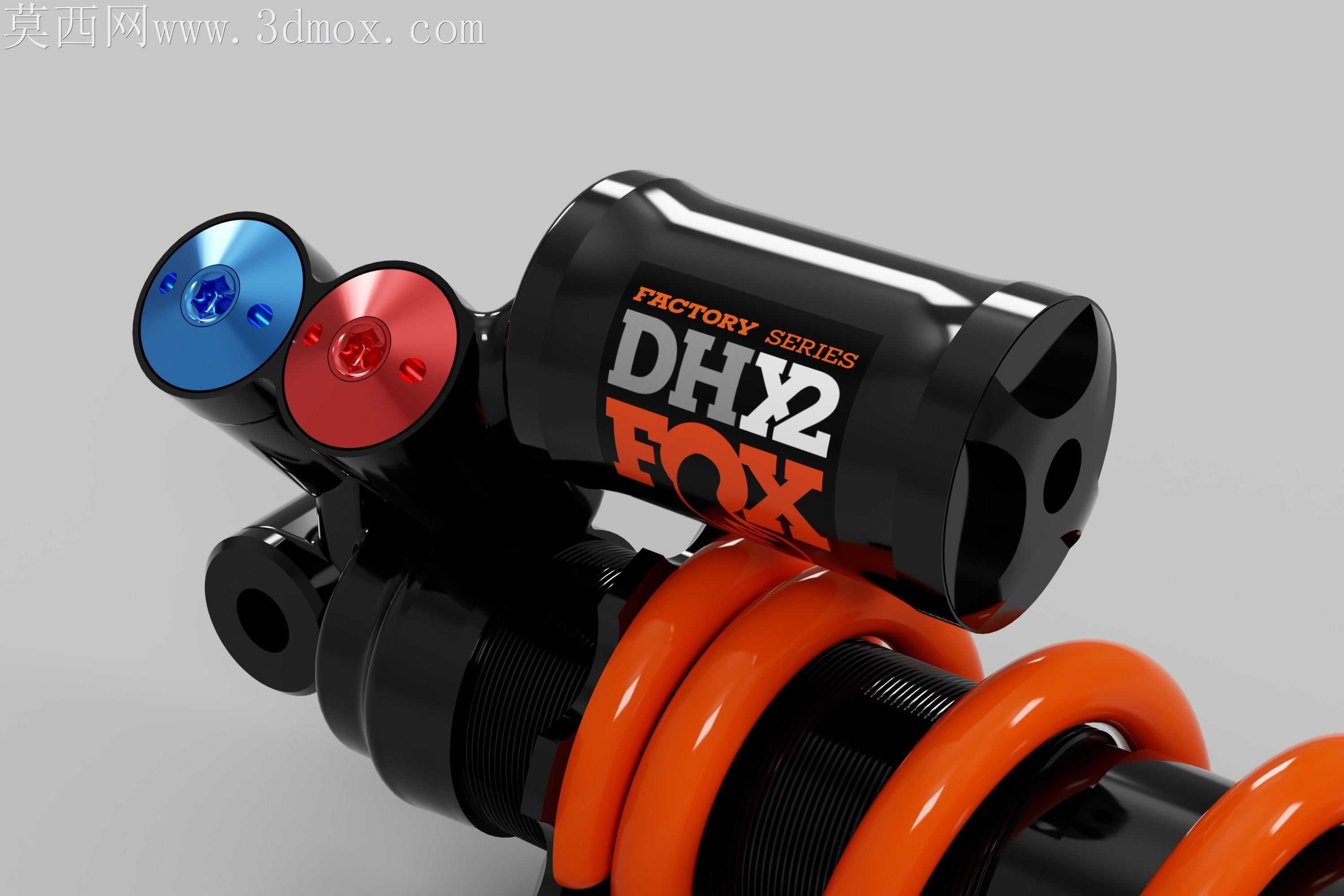

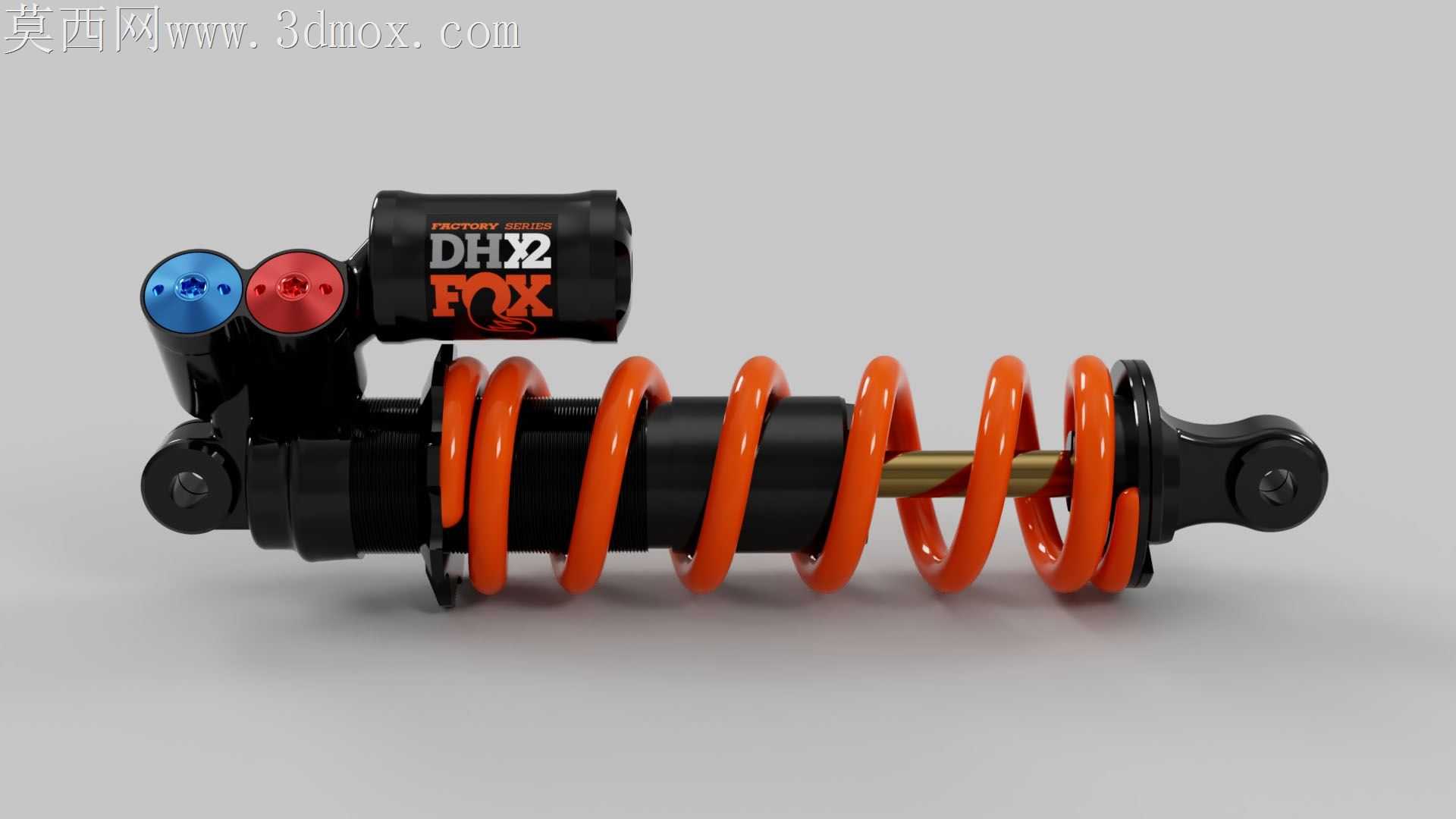

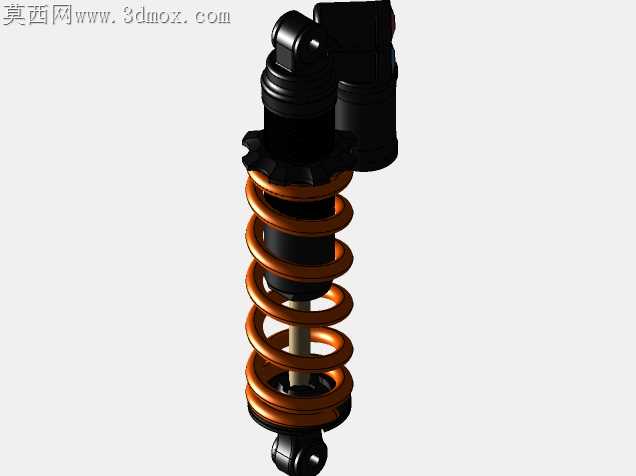

山地车后避震在飞包落差、连续颠簸林道工况下，最容易出现阻尼调节旋钮与弹簧干涉、衬套偏磨导致阻尼失效的问题，这款复刻结构的设计完全围绕这类实际使用中的故障点做了细节还原。橙色螺旋弹簧的节距做了非等宽处理，靠近阻尼缸筒的位置节距更密，应对小震动时能提供更软的初始压缩行程，遇到大冲击时节距较宽的段率先压并，避免弹簧并圈瞬间的生硬弹跳，弹簧两端的收口圈做了磨平处理，和上下弹簧座的贴合面没有锐角，不会在长期压缩扭转中刮伤座体的阳极氧化层。顶部的红蓝两个调节旋钮，蓝色对应回弹阻尼、红色对应压缩阻尼，旋钮的外齿做了防滑的圆弧倒角，戴骑行手套操作时不会卡手套缝线，旋钮和阻尼阀芯的连接采用了扁位加卡簧的结构，不会因为越野时的持续震动出现旋钮松脱空转的问题，旋钮下方的密封槽预留了0.15mm的O圈压缩量，高压水枪冲洗整车时不会有水渗入阻尼腔导致油品乳化。阻尼缸筒和外置气室的连接油路做了斜角过渡，没有直角急弯，油液在高速压缩流动时不会产生紊流导致的阻尼忽软忽硬，缸筒外壁做了细微的网纹滚花处理，既可以在装配时增加夹持摩擦力，也能在骑行中增加散热面积，长距离下坡连续压缩时不会因为油温过高出现阻尼热衰减。两端的鱼眼衬套安装位做了同轴度公差控制，衬套压入后和安装螺栓的间隙控制在0.02mm以内，不会出现侧向摆动导致的衬套偏磨，衬套端面和安装吊耳的接触面预留了0.1mm的间隙，避免车架焊接公差导致避震器安装后被别住出现卡滞。外置气室的壳体上的标识凹槽深度控制在0.2mm，既可以清晰呈现标识内容，又不会因为凹槽过深导致壳体应力集中，在大冲击下出现壳体开裂的风险。弹簧预压环的螺纹采用了细牙梯形螺纹，调节预压量时转动顺滑不会滑牙，预压环侧面的锁紧螺丝孔做了沉头处理，锁紧螺丝拧入后不会突出环体外壁，不会和弹簧内圈发生摩擦刮伤弹簧表面的喷塑层。整个结构没有多余的装饰性特征，每一处细节都对应实际骑行中的故障痛点，还原了原厂避震在工程设计上的取舍逻辑，没有为了外观好看牺牲结构可靠性。
