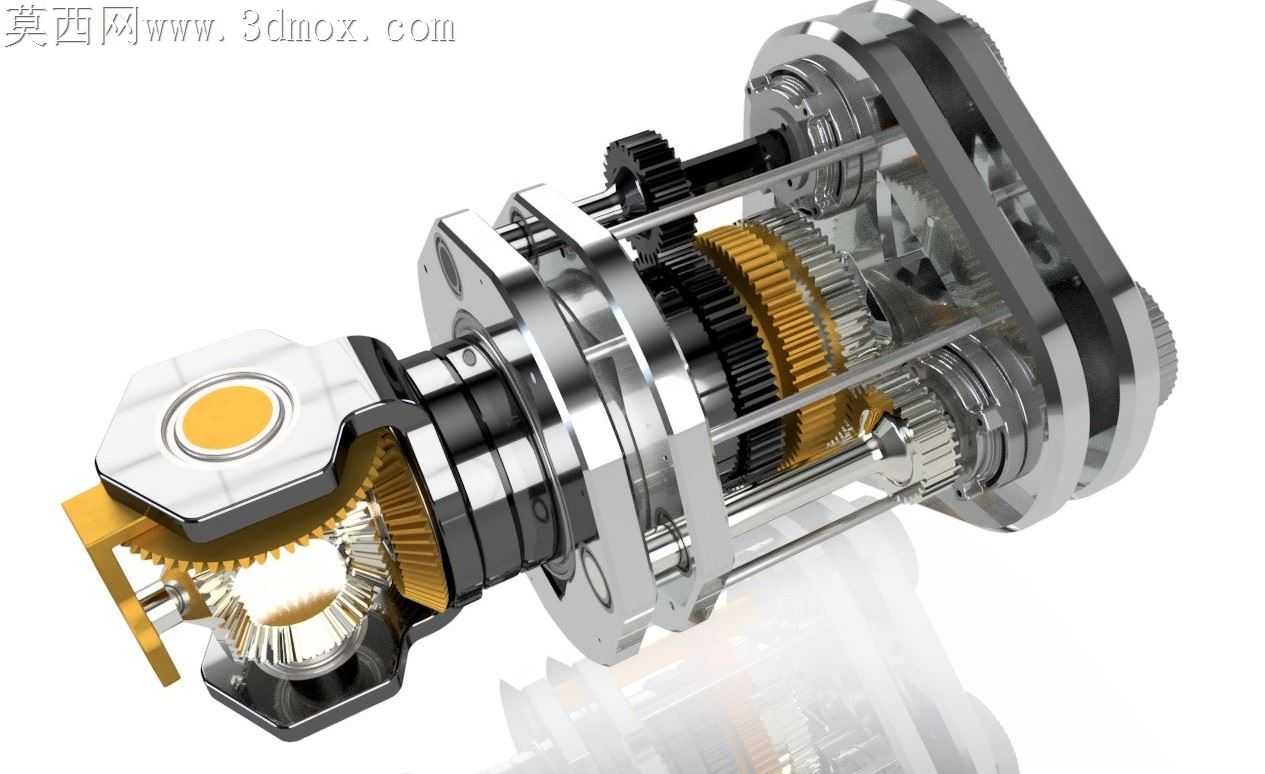

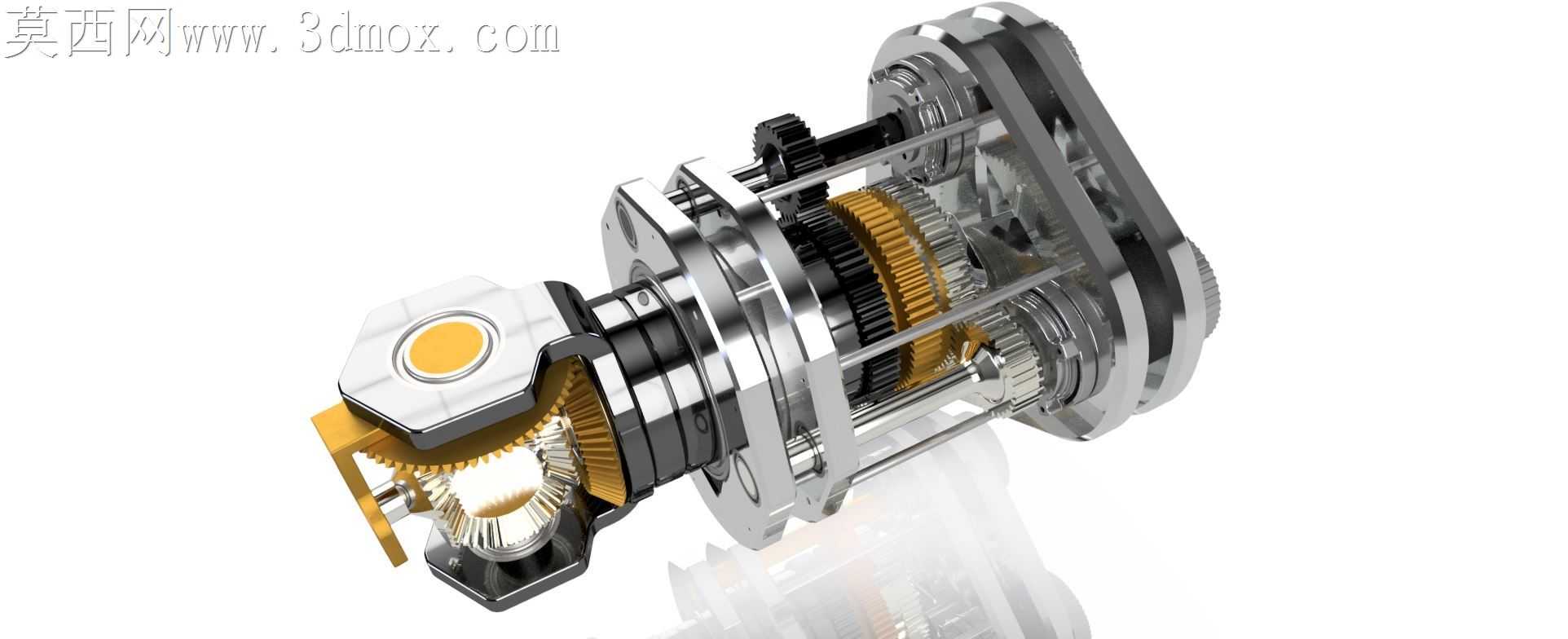

三马达驱动仿生肩臂全向关节结构

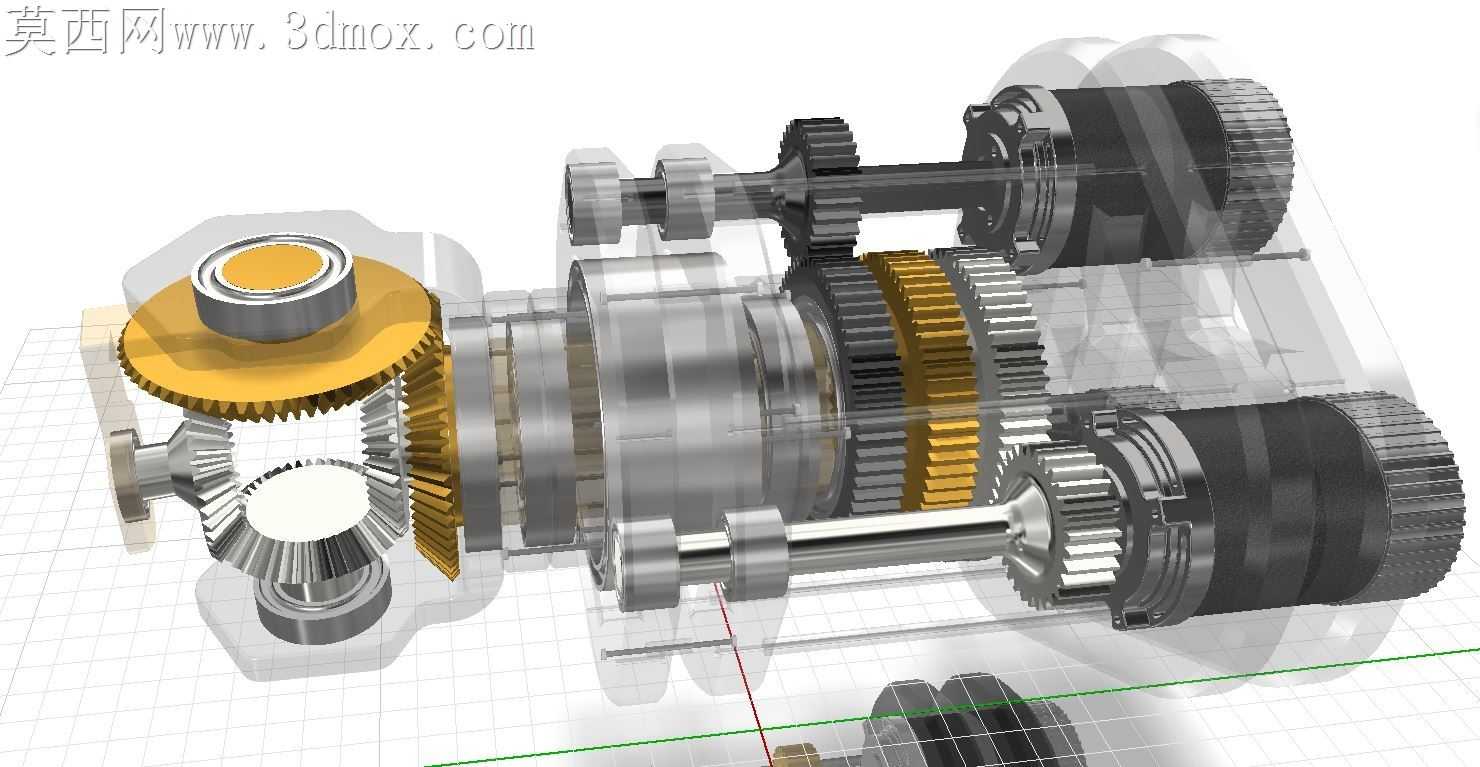

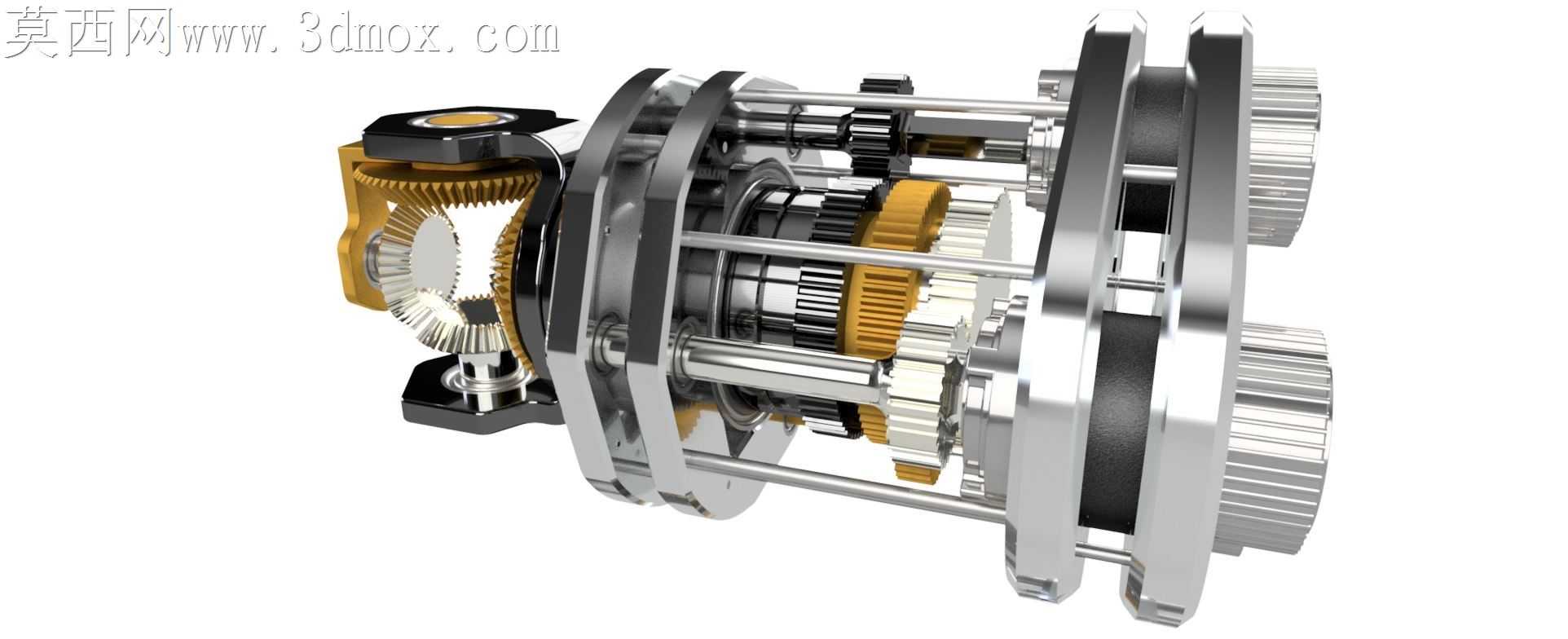

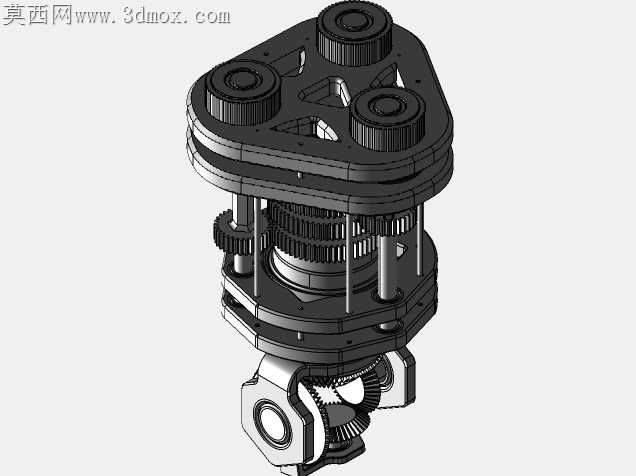

传统肩臂仿生关节常因多自由度耦合出现传动干涉，末端姿态调整时容易出现卡顿、回差超差的问题，这款全向关节在结构排布上做了针对性的适配调整。三组驱动马达沿关节基座周向错位布置，没有沿用同轴堆叠的常规方案，每一组动力输出路径都通过独立的锥齿轮副衔接末端偏转环，齿轮啮合间隙预留了0.02mm的装配公差带，既避免热胀冷缩导致的齿面卡滞，也能抵消部分加工带来的齿形误差。

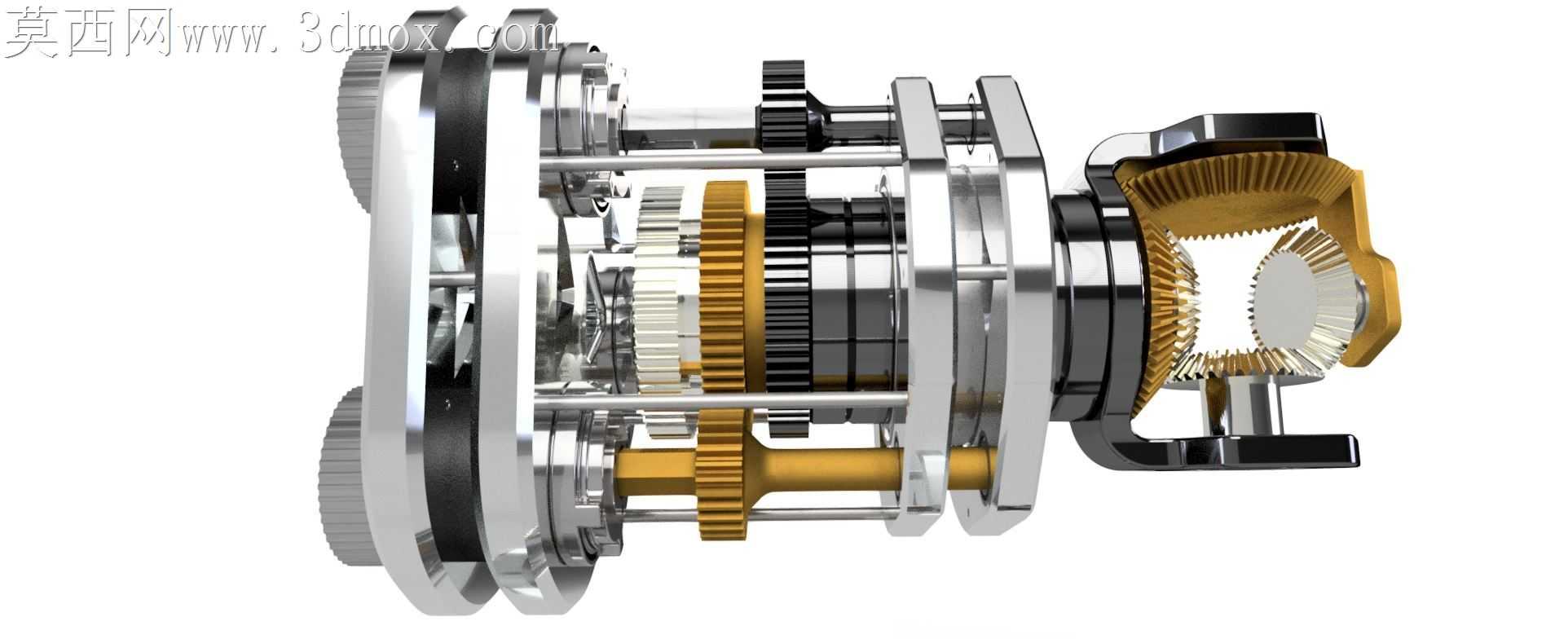

末端旋转副的支撑结构没有选用常规深沟球轴承，改用交叉滚柱轴环配合定制锁紧螺母，径向与轴向承载能力提升近40%，关节做极限角度倾斜时不会出现轴系窜动。传动链路里的直齿轮组做了齿向修形处理，啮合接触斑控制在齿面中部区域，高速运转时的传动噪音能降低15分贝左右，适配服务类机器人的低噪运行需求。

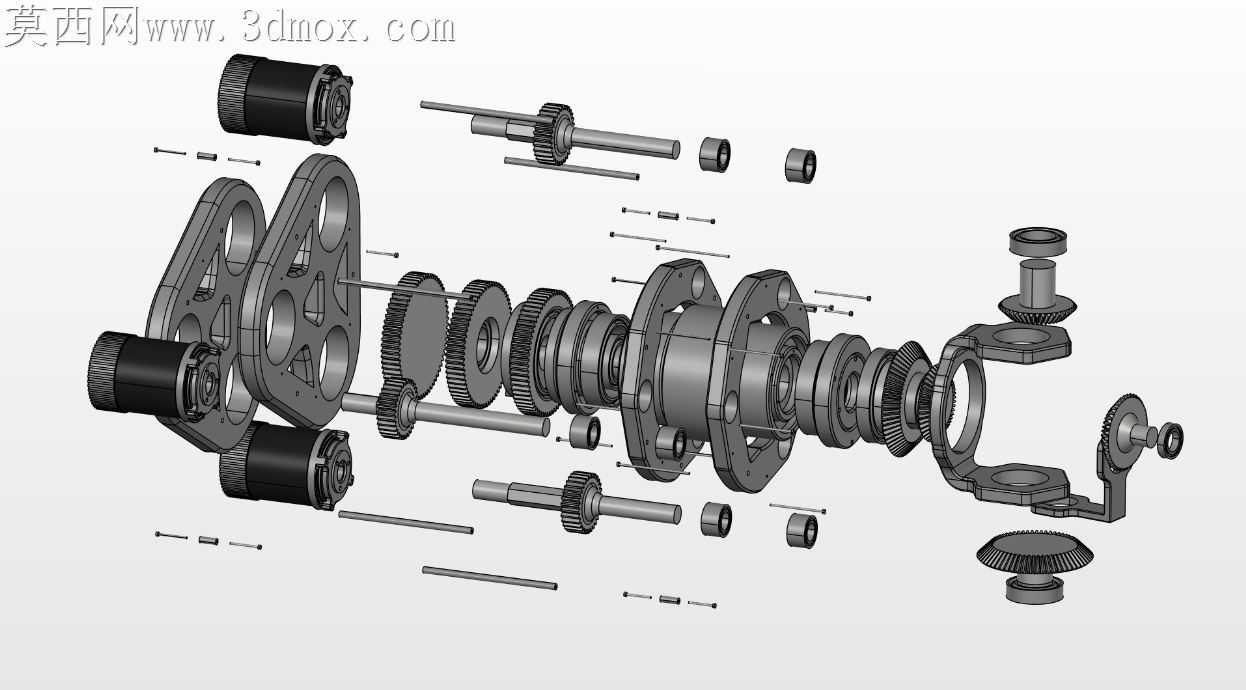

关节外壳的拼接止口做了错位防呆设计，装配时不需要额外做对位标记，顺着导向槽推入就能完成壳体扣合，连接螺丝的孔位全部做了沉头锪平处理，螺丝锁紧后端面与壳体表面齐平，不会突出刮擦外部走线。内部走线槽沿支撑立柱的内壁排布，预留了1.5倍线径的冗余空间，关节全角度转动时线缆不会被传动齿轮剐蹭，也不会出现弯折疲劳断裂的隐患。

末端法兰的安装面做了0.8μm的表面粗糙度处理，对接执行器时能保证贴合面无间隙，重复定位精度可以控制在0.05mm以内。做传动仿真时特意给每一组齿轮副添加了实际摩擦系数参数，模拟满负载工况下的动力传递损耗，三组马达的动力输出配比经过反复调校，末端做复合运动时不会出现动力抢耦的问题，旋转、倾斜、偏转三个自由度的动作切换顺滑无顿挫。

定制的束焊接零件全部做了去毛刺处理，焊接位置的余高控制在0.3mm以内，不需要后续二次打磨就能直接进入装配环节，零件的互换性表现优异，单组关节的总装耗时比同类型关节缩短近30%。关节的密封槽沿壳体拼接缝整圈布置，搭配定制O型圈可以达到IP54的防护等级，日常车间环境下使用时，粉尘、切削液飞溅不会侵入内部传动腔，延长齿轮与轴承的使用寿命。
