ArduinoMEGA2560开源控制板精细建模

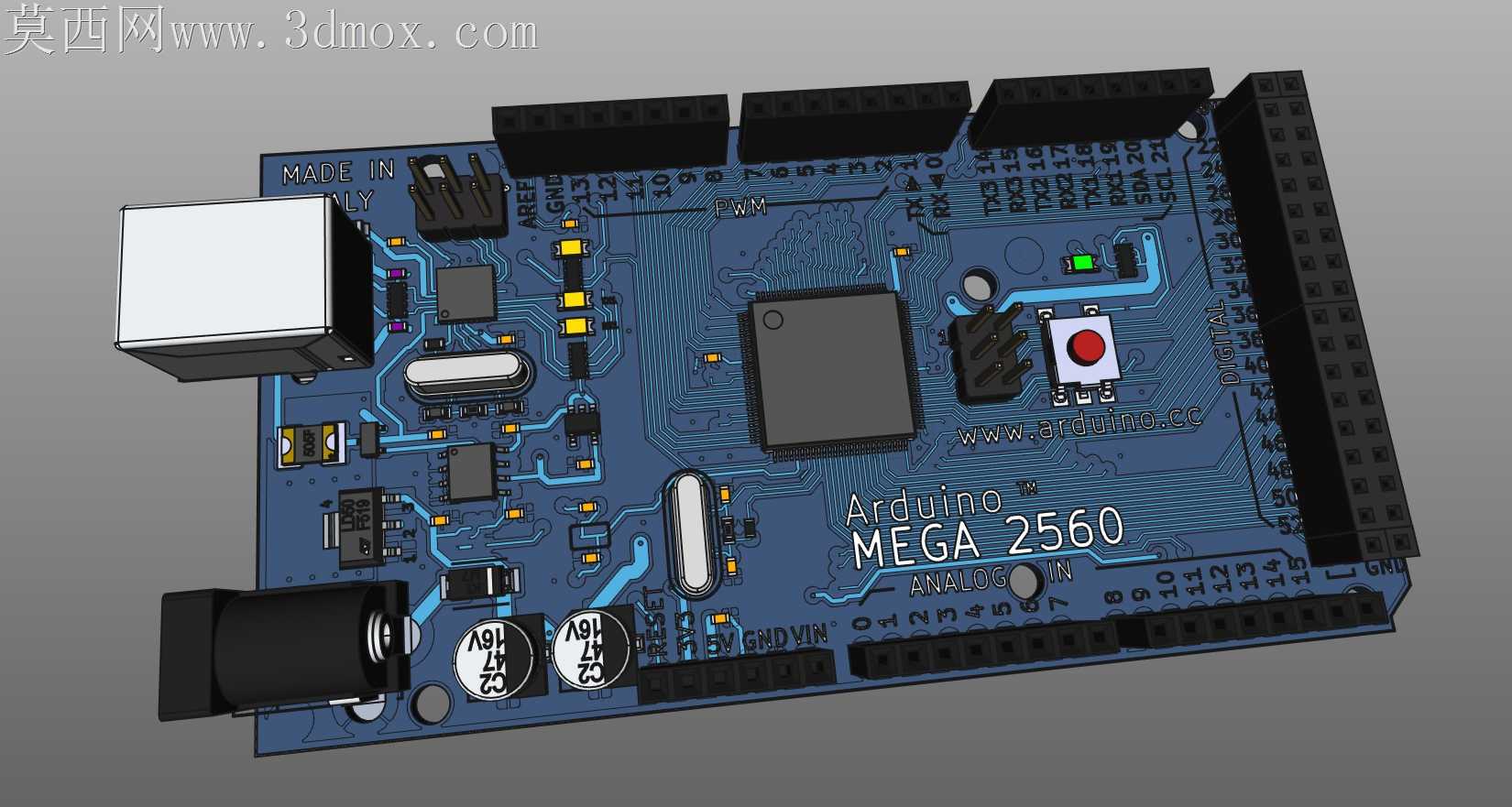

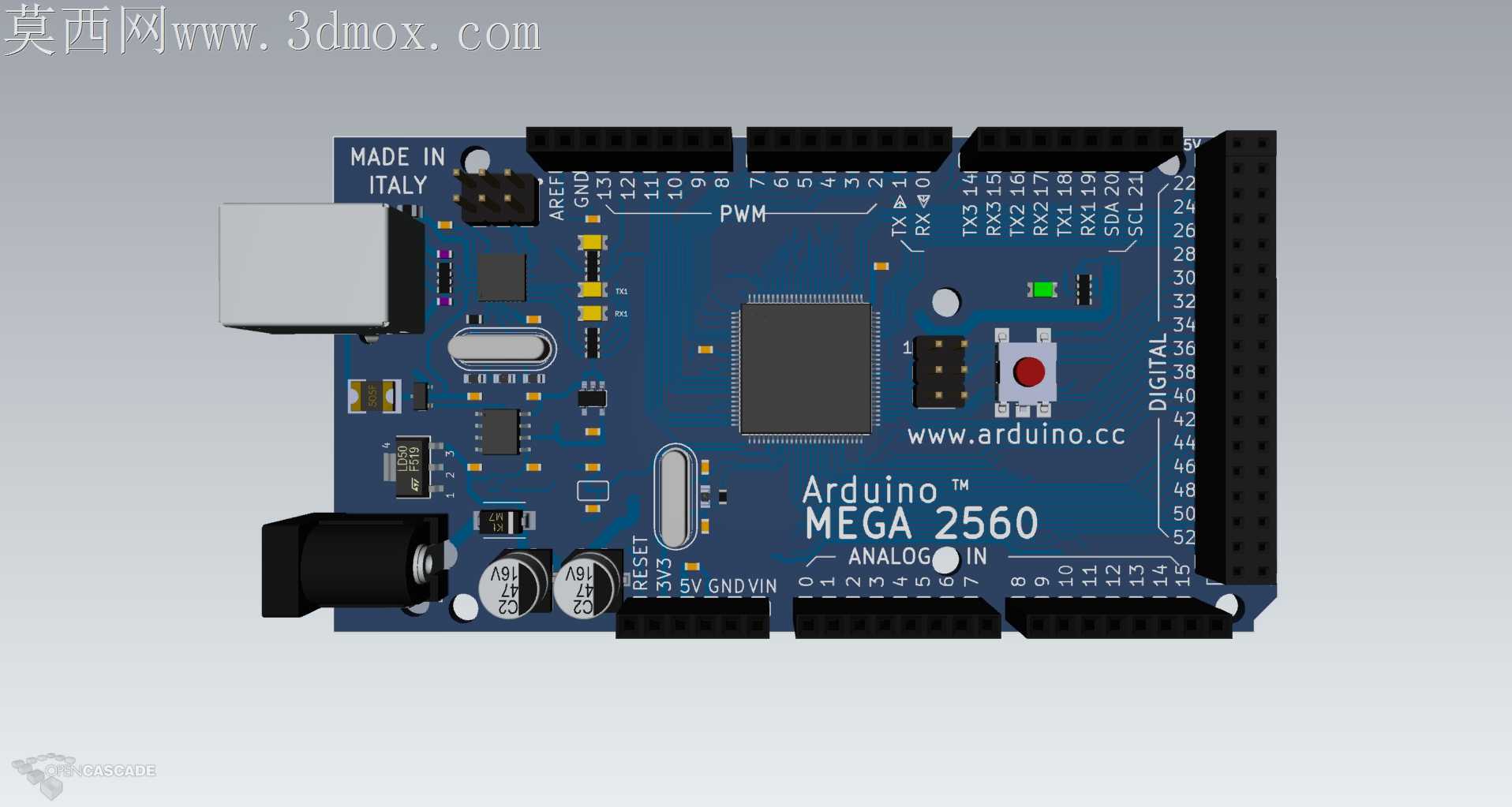

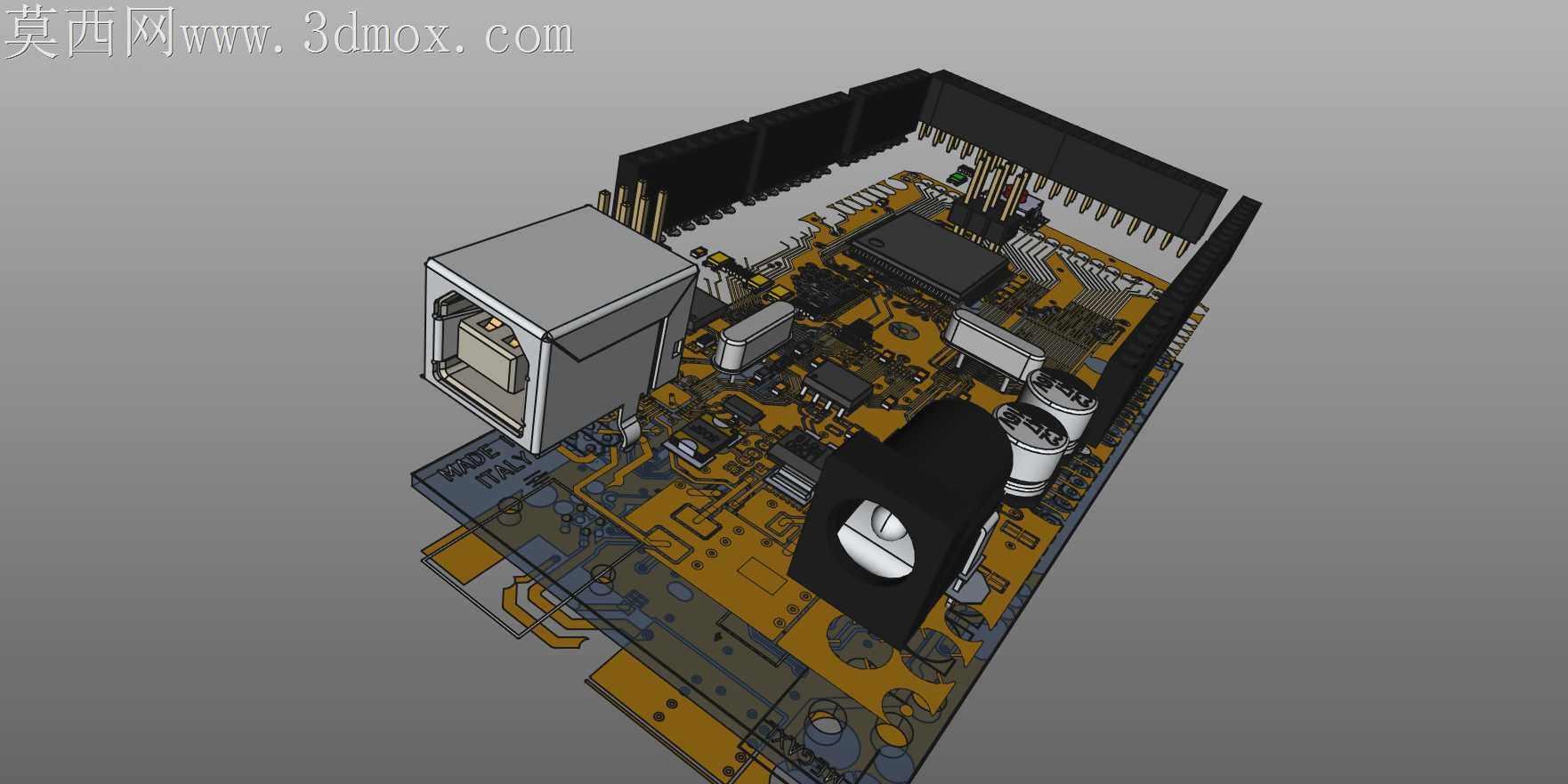

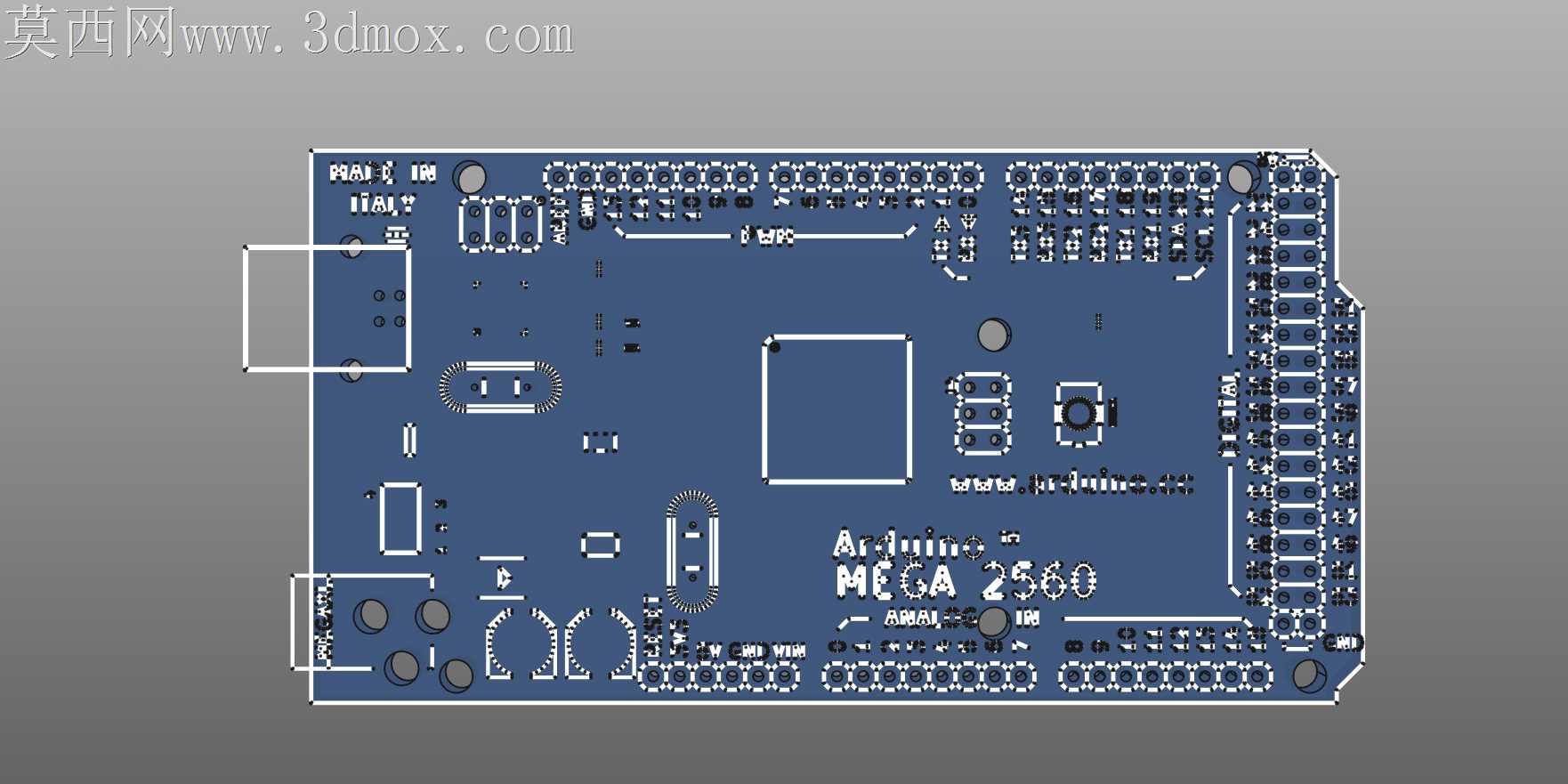

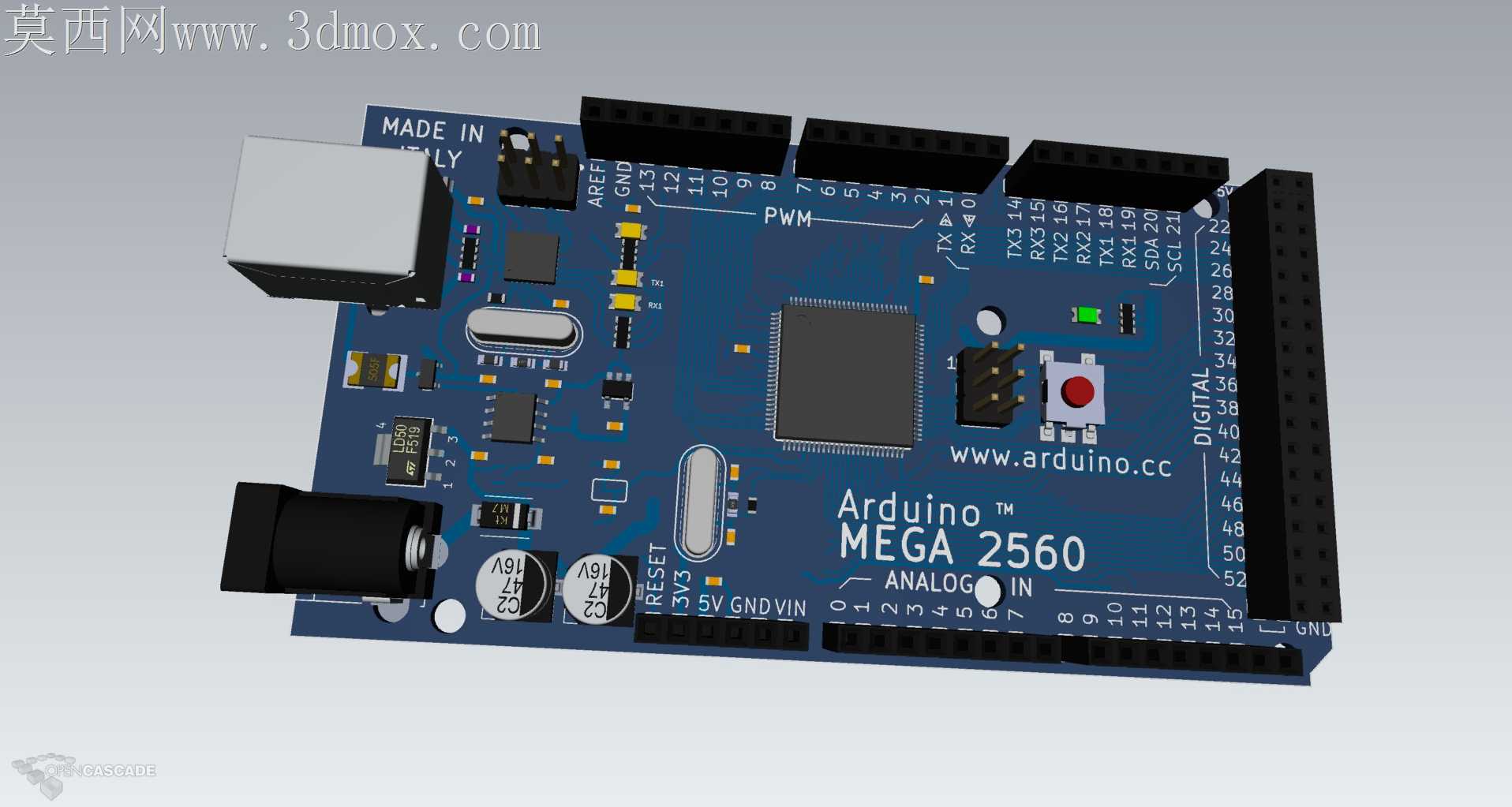

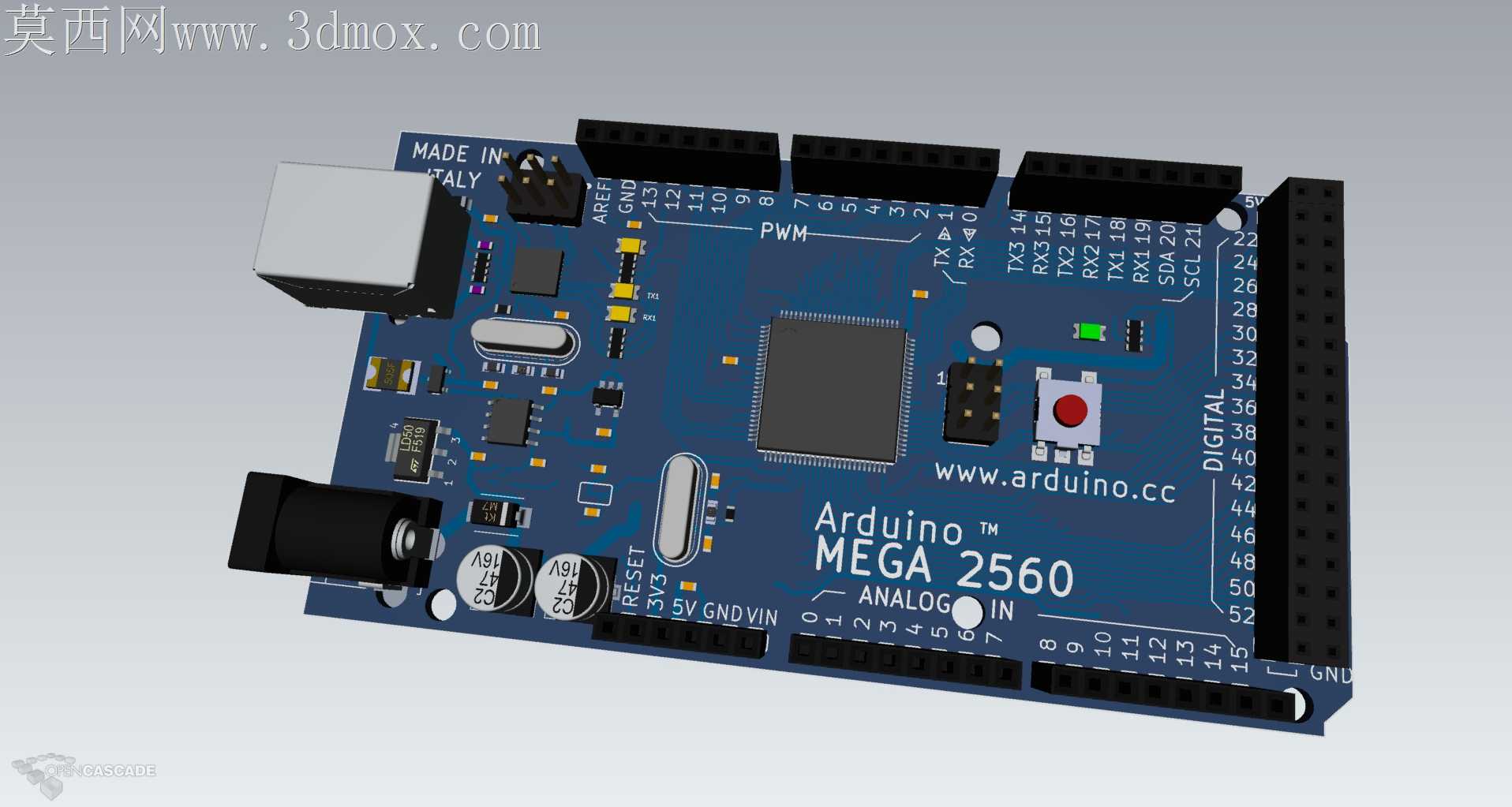

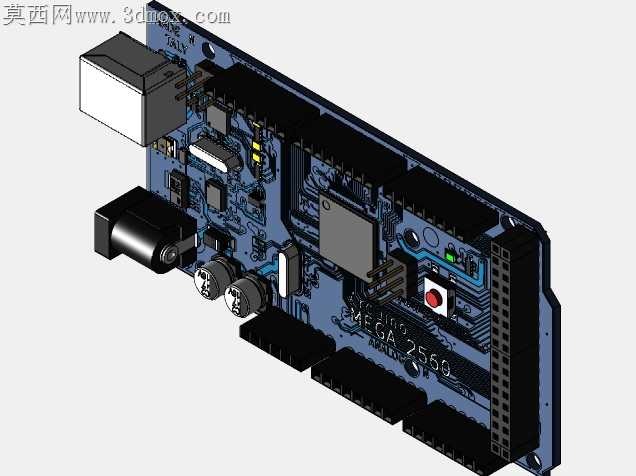

电子类控制板的三维建模，最容易被忽略的是板载元件的高度公差与插装干涉问题，很多新手建模时只照着丝印层画平面轮廓，等到实际做结构适配时，才发现USB接口、电源座、复位按键的突出高度和排针的伸出长度没留够余量，要么外壳装不上，要么插杜邦线的时候被周边元件挡住。这块Arduino MEGA2560的模型，把每一个板载元件的实际安装高度都做了还原，从最突出的USB-B型接口、直流电源 barrel 座，到略高于板面的复位按键、晶振、电解电容，再到贴装高度极低的贴片电阻电容、LED指示灯，所有元件的Z向尺寸都对照实物做了校准，不会出现元件悬浮或者嵌进PCB板里的低级错误。排针部分的建模没有做成简单的方块阵列，每一根插针的直径、排针座的塑料基座高度、相邻插针的中心间距都严格匹配标准2.54mm排针的尺寸，甚至预留了插装时焊盘的微小凸起高度，做外壳开孔或者扩展板堆叠设计时，直接调用这个模型就能校验干涉，不用反复打样调整。PCB板的边缘做了真实的圆角处理，四个安装孔的位置、孔径也和实物完全一致，孔壁没有多余的毛刺结构，模拟实际安装时铜柱的装配空间完全足够。板上的丝印标识没有做成简单的贴图，而是把字符的凸起高度做了微米级的还原，渲染时能呈现出真实丝印的哑光质感，不会像平面贴图那样在斜视角下出现拉伸变形。电源接口旁的极性标识、数字口模拟口的引脚编号、主控芯片上的型号刻印，都对应实物的位置和大小做了还原，甚至连板上预留的测试点、过孔的微小凹陷都做了细节处理。做实训项目的结构设计时，不用再拿着卡尺反复测量实物尺寸，直接用这个模型做装配校验，就能提前发现扩展模块和板载元件的位置冲突，比如插以太网扩展板时会不会挡住USB接口，装LCD屏时复位按键能不能正常按到，这些实际装配中容易踩的坑，在建模阶段就通过精准的尺寸还原提前规避了。不同元件的材质区分也做了细致处理，PCB板的哑光玻纤质感、排针的金属亮面、塑料基座的磨砂质感、电解电容的铝壳光泽、按键的红色塑胶质感，都对应实物的材质特性做了区分，做产品展示或者教学演示时，渲染出来的效果和实物几乎一致，不会出现所有元件都是同一种塑料质感的违和感。
