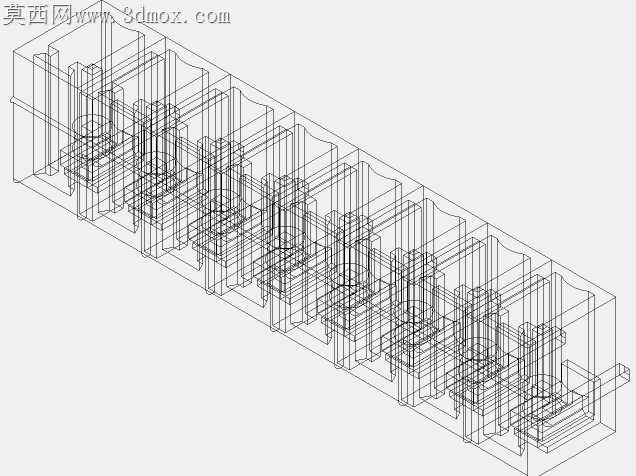

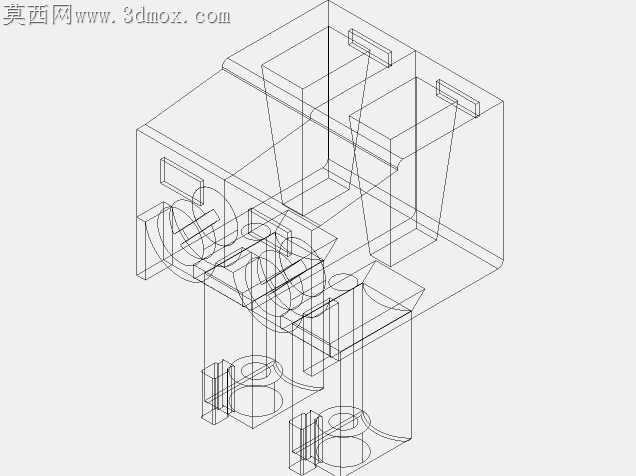

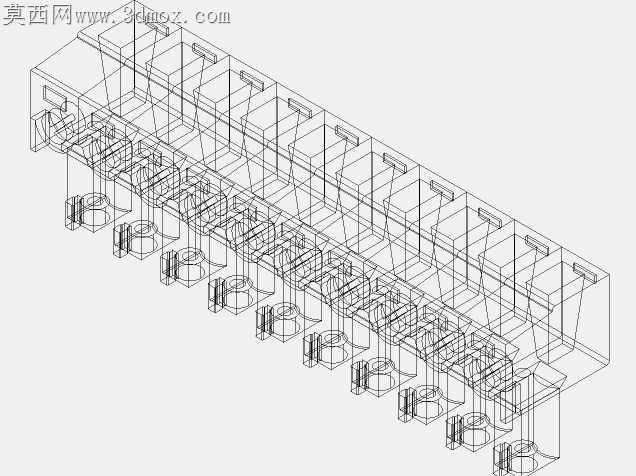

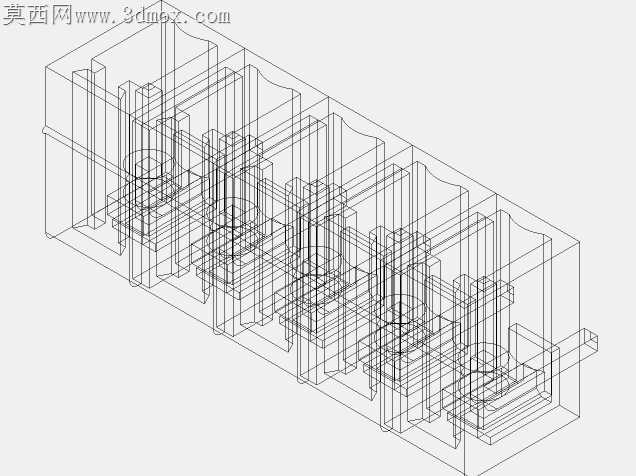

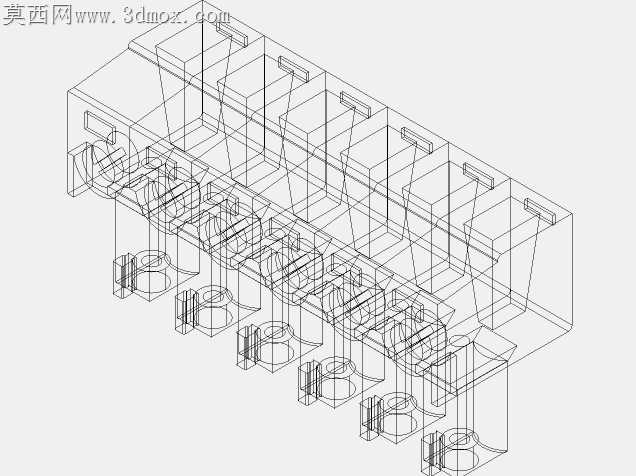

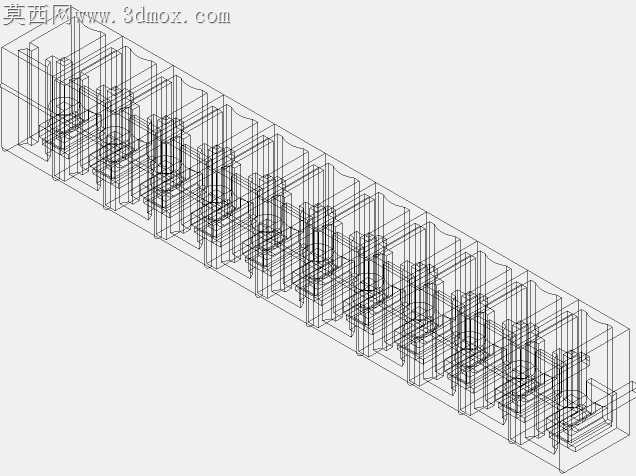

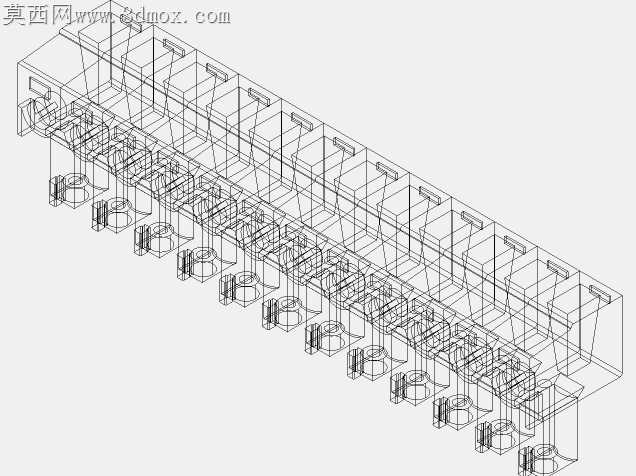

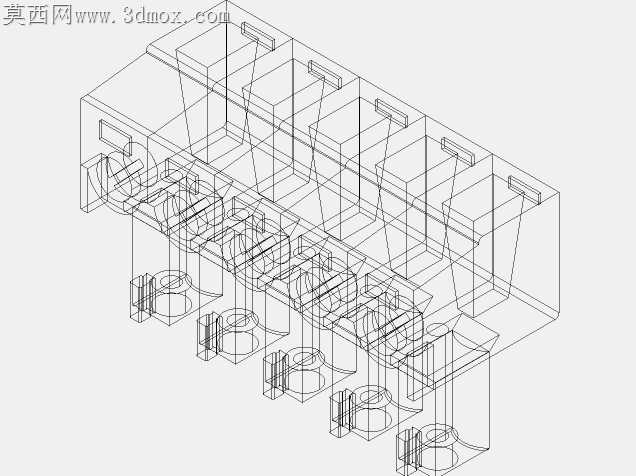

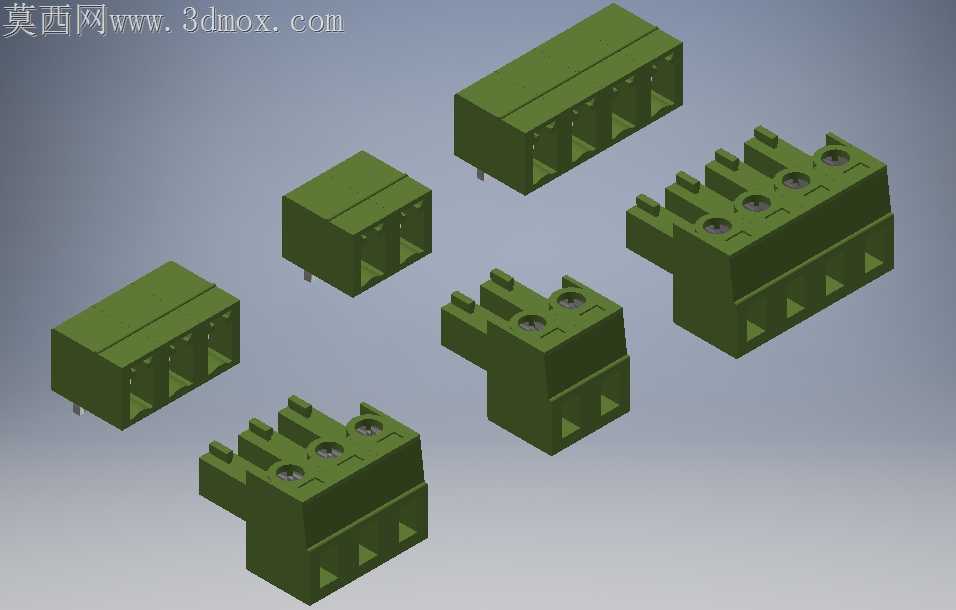

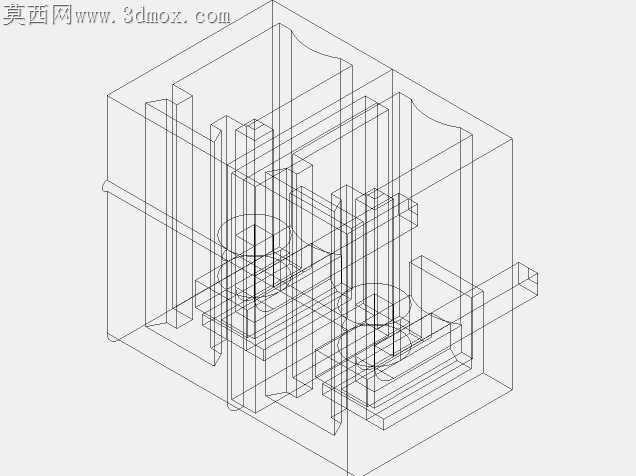

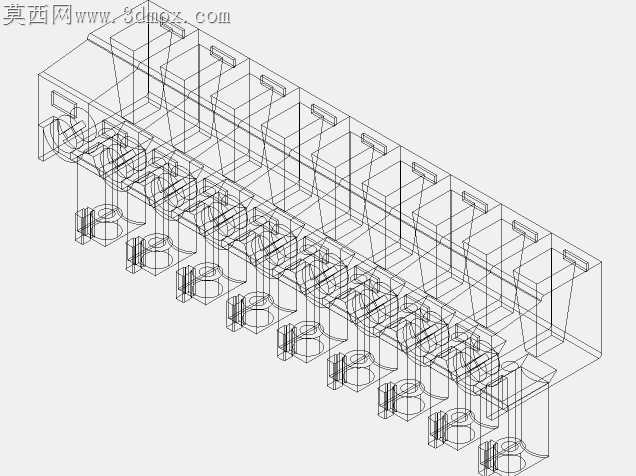

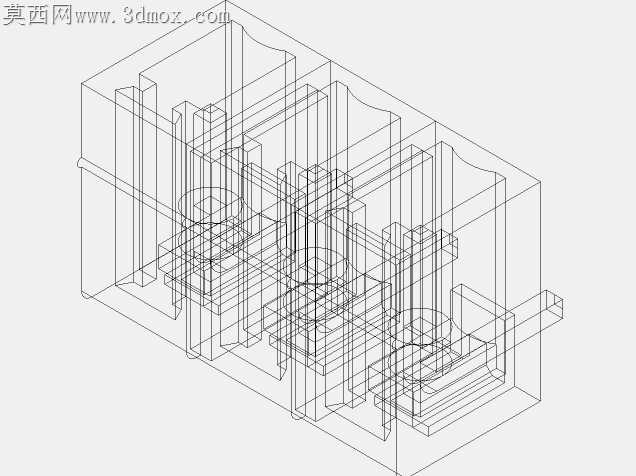

5.08mm间距绿色插拔式接线端子系列

板对板接线场景里，插针歪斜导致的接触不良、塑壳形变引发的插拔卡滞，一直是小间距接线端子批量装配时的高频故障点。这套5.08mm间距的绿色接线端子，从插合导向结构上做了针对性的细节处理，公端插片根部做了0.2mm的圆弧过渡倒角，母端插孔入口处扩出15度的导向锥面，哪怕人工插合时存在0.3mm以内的对位偏差，也能顺着导向面顺滑滑入插孔，不会出现插针顶弯塑壳的问题。塑壳侧壁的卡扣结构做了减薄处理，卡扣根部预留了0.15mm的形变让位槽，插拔时卡扣的形变量控制在塑料屈服强度范围内，反复插拔50次以上也不会出现卡扣断裂的情况，适配设备后期维护时的频繁拆线接线需求。不同位数的端子塑壳，统一了安装孔位与插针间距基准，2位到12位的全系列型号，焊盘尺寸可以共用一套PCB封装库，画电路板时不用针对不同位数单独调整封装，能减少PCB设计时的出错概率。塑壳表面做了细微的磨砂纹理处理，既可以避免注塑时的流痕影响外观，也能增加手指插拔时的摩擦力，戴薄劳保手套操作时也不会打滑。接线端的螺丝压线区域做了防滑齿纹，导线剥头插入后拧紧螺丝，齿纹会咬入导线铜丝表层，哪怕设备运行时存在持续振动，导线也不会松脱脱出。公母端插合到位后，侧壁的卡扣会发出清晰的咔嗒反馈声，产线装配时不用反复确认是否插紧，靠触感和声响就能判断装配到位，能提升批量装配的作业效率。塑壳选用的阻燃PA材质，在壁厚均匀性上做了优化，所有加强筋的厚度都控制在主体壁厚的60%，注塑冷却时不会因为壁厚不均出现表面缩痕，也能减少内部应力集中，长期在高温工况下使用也不会出现塑壳开裂的问题。相邻接线位之间的隔栏高度比螺丝顶面高出0.8mm，哪怕接线时铜丝有少量外露，也不会出现相邻引脚短路的情况，提升了接线后的电气安全冗余。
