双协议车载USB充电插座结构设计

　　这款嵌入式车载充电插座的设计，首先围绕车载12V与24V双电压平台的适配需求展开，覆盖乘用车、商用车两类主流车载供电场景，可直接嵌入车辆中控台、扶手箱、后排空调面板等预留的标准圆形安装位，无需额外改动周边内饰结构。从实际使用场景出发，日常驾驶中驾乘人员的手机、平板、行车记录仪、便携导航设备甚至小型车载数码配件都存在补能需求，传统单USB口车充不仅协议老旧充电速度慢，插在点烟器位置还容易突出干涉周边储物空间，这款嵌入式安装的插座完全贴合安装面，不会额外占用车内储物或操作空间。

　　功能层面，该插座同时集成PD3.0 Type-C接口与QC3.0 Type-A接口，两个接口可独立输出匹配对应快充协议的电能，Type-C接口支持PD快充协议，能适配新款苹果、安卓旗舰手机以及平板、轻薄本等Type-C接口设备的快充需求，Type-A接口向下兼容QC3.0及更早的USB充电协议，覆盖老款数码设备的充电需求，面板上集成的数码电压显示屏可实时显示车载供电电压，方便用户随时判断车辆电瓶供电状态，及时发现电瓶亏电等潜在问题。设计过程中首先考虑车载环境的严苛使用条件，车载供电存在电压波动、发动机启动瞬间的电压尖峰、夏季车内高温暴晒、冬季低温等复杂工况，插座的内部电路结构预留了足够的耐压、耐温余量，外壳采用阻燃耐高温的工程塑料材质，适配车内-40℃到85℃的工作温度范围，安装结构采用卡扣式配合，安装时仅需将插座推入对应尺寸的开孔即可通过侧边卡扣卡紧固定，无需额外螺丝紧固，适配售后改装与整车前装两类装配需求。

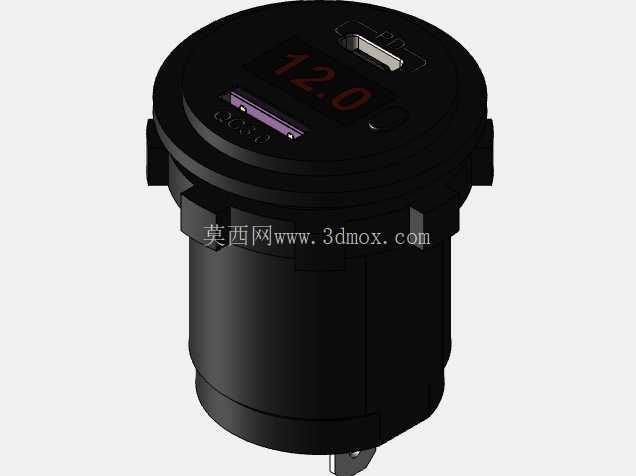

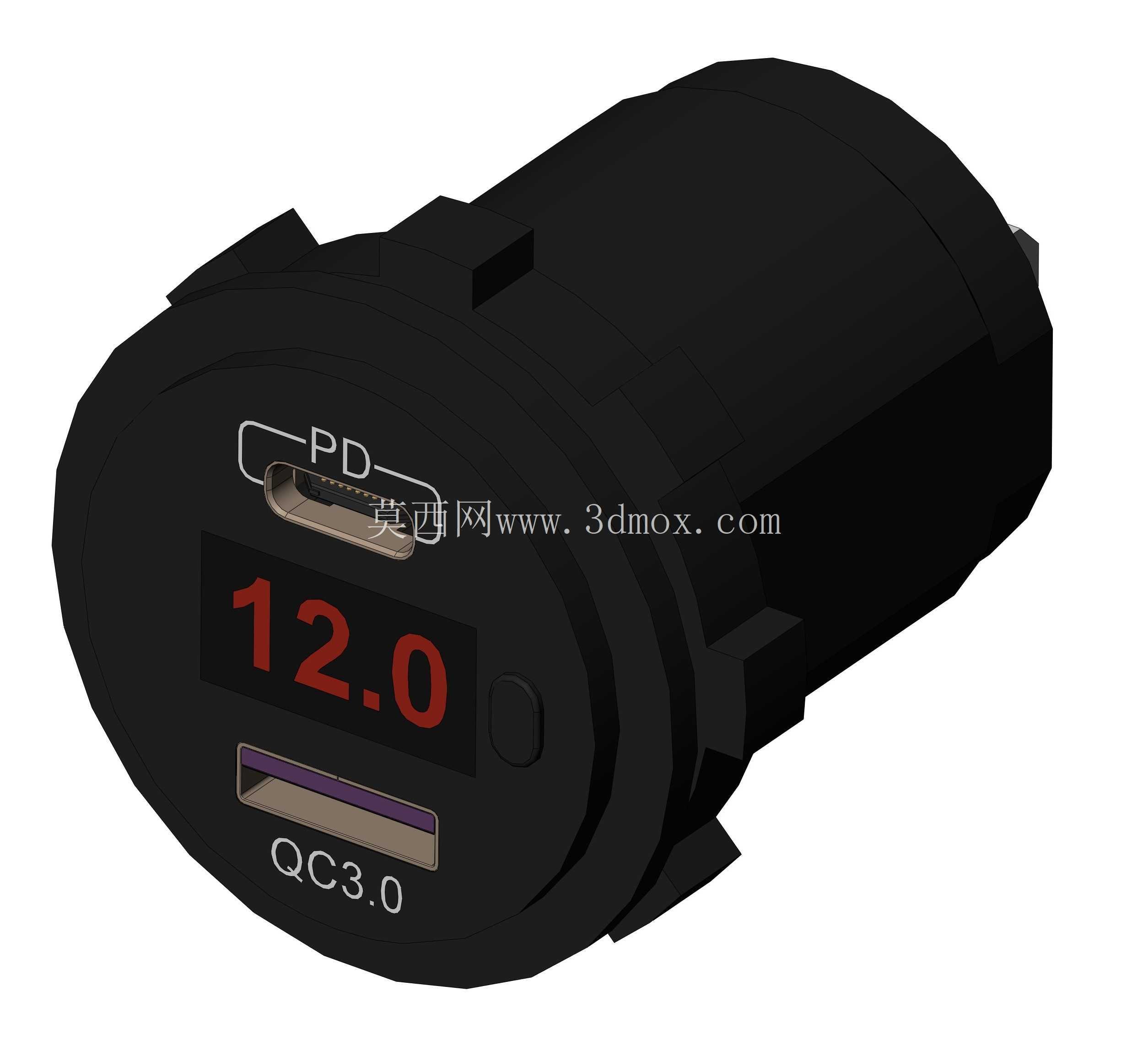

　　外形尺寸上，插座主体为圆柱形结构，前端面板直径匹配车内常规预留的充电座开孔尺寸，主体长度控制在合理范围，不会因为插入深度过深干涉面板后方的线束或内饰加强筋结构，接口布局在前端面板上做了分区设计，上方为PD标识的Type-C接口，中间为电压显示区域，下方为QC3.0标识的Type-A接口，侧边设置的小尺寸按键可切换显示状态或者控制输出通断，避免长期待机耗电。结构建模过程中，对安装卡扣的弹性变形量做了反复校核，确保卡扣在安装推入时能顺利变形让位，到位后能可靠回弹卡紧在安装面板背面，不会因为车辆长期行驶的振动出现松脱脱出的问题；前端面板与安装面之间预留了密封胶圈的安装槽位，可加装胶圈实现面板位置的防尘防水，适配货车、工程车辆等使用环境更恶劣的车型需求。

　　接口的内部pin针布局严格遵循USB协会的规范要求，避免相邻pin针间距过小导致的高压爬电距离不足问题，电源输入引脚做了加大加宽处理，满足大电流输出时的载流需求，减少长时间大电流充电时的发热。面板上的电压显示模块采用红色数码管，数字显示清晰，在强光下也能清晰辨识显示数值，不会因为车内光线强出现看不清的问题，数码管的驱动电路做了防抖处理，车辆供电电压出现小幅波动时不会出现数字跳变闪烁的情况。两个充电接口的输出端都做了独立的过流、过压、短路保护设计，当外接设备出现异常短路时，对应接口会自动切断输出，不会影响车辆本身的供电电路安全，也不会因为单口故障导致整个插座失效。从装配角度考虑，插座的后端预留了标准的接插端子位，可直接对插车辆预留的供电线束，无需破线接线，降低装配难度，也减少接线不规范带来的安全隐患。外壳的表面处理采用细磨砂纹理，和车内大部分内饰件的表面质感保持一致，安装后不会出现突兀的质感差异，面板上的标识采用激光镭雕工艺，长期使用不会因为手指摩擦、阳光暴晒出现标识磨损脱落的问题。
