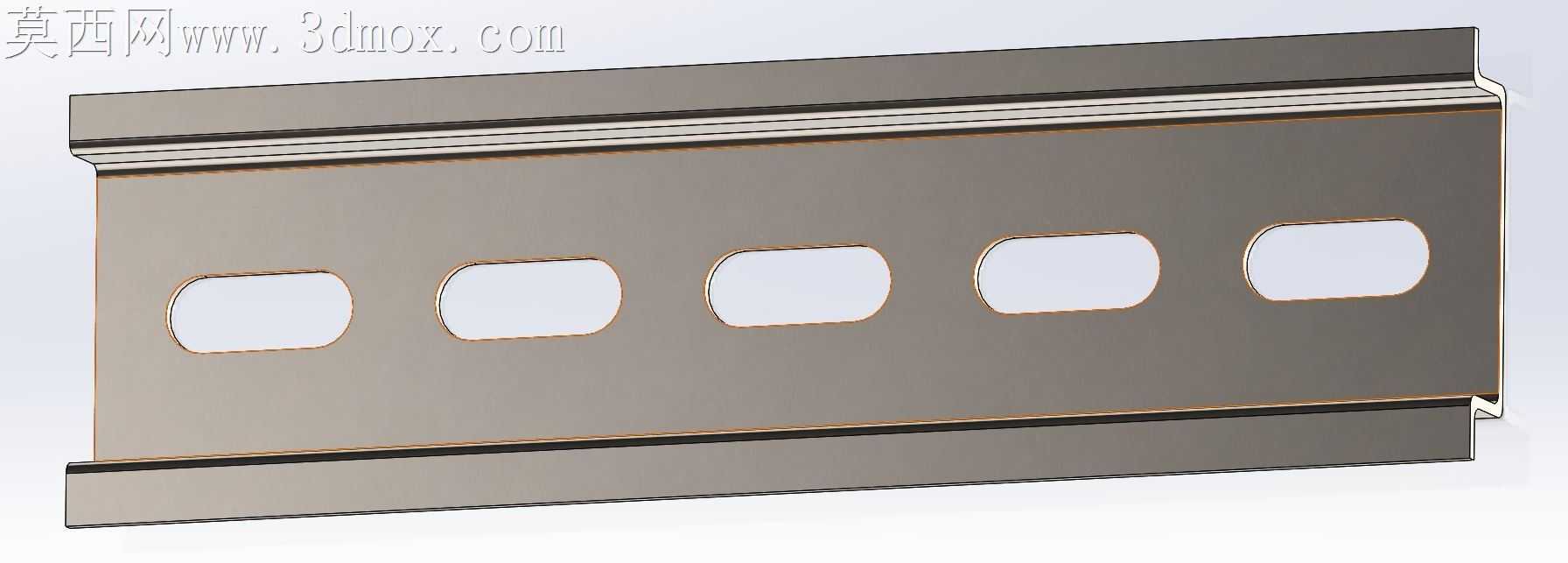

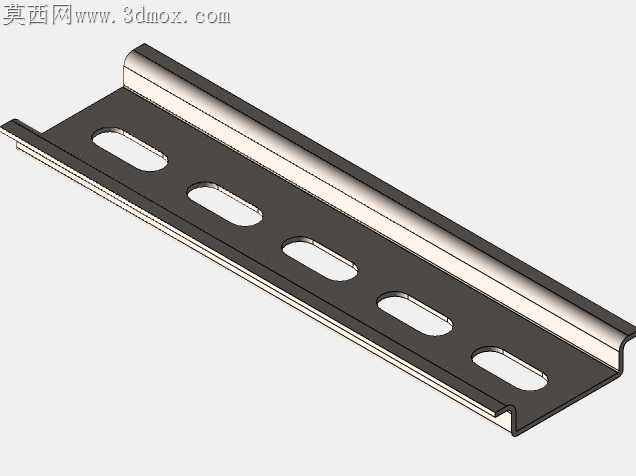

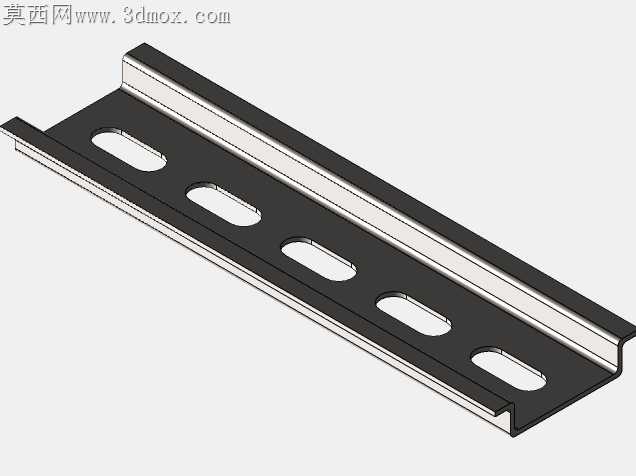

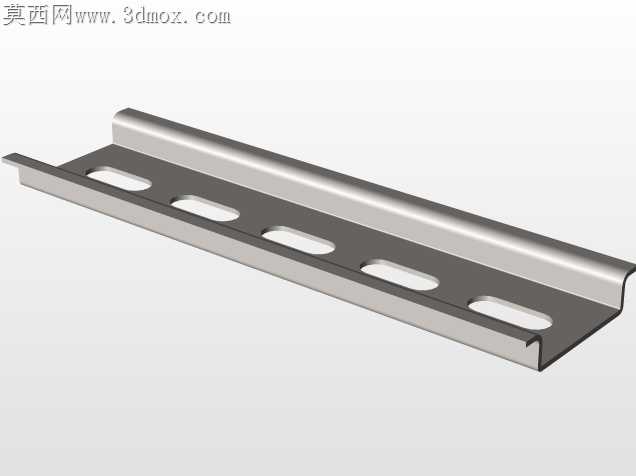

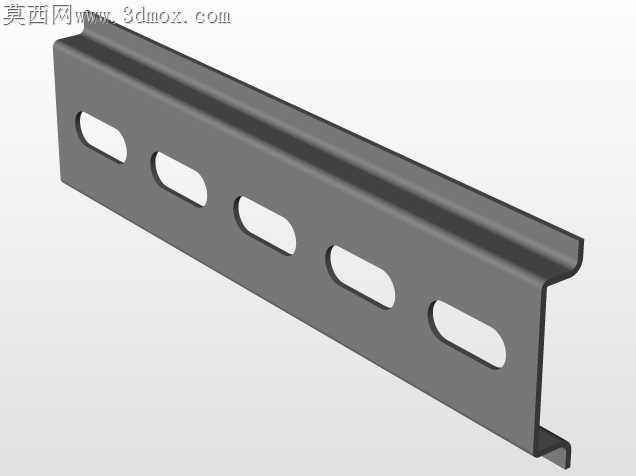

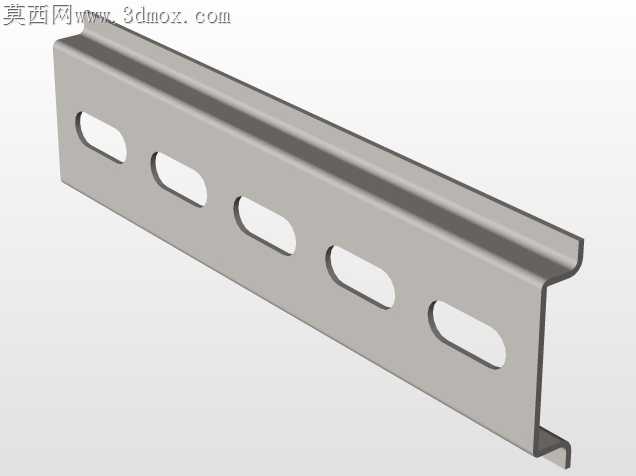

TS35德标开槽导轨顶帽结构设计

电气柜内导轨安装常出现顶帽与导轨配合过紧卡滞、长期受温变影响出现松脱移位的问题，这款开槽式TS35规格导轨顶帽在结构上做了针对性的适配调整。35毫米宽度、7.5毫米深度的尺寸完全贴合德标导轨的截面轮廓，顶帽本体上均匀排布的长圆形开槽，并非单纯的减重设计，每一处槽位的边缘都做了微小的圆弧过渡处理，冲压加工时能分散板材形变应力，避免镀锌钝化后的表面出现应力裂纹，同时槽位预留的形变空间，能让顶帽在卡入导轨时产生可控的弹性形变，不需要借助工具敲击就能顺畅卡入，卡合后回弹的张力能牢牢贴住导轨的翻边，即便柜内元器件布线产生持续的拉扯震动，也不会出现顶帽滑脱、导轨端部外露划损线缆绝缘层的隐患。镀锌加透明钝化的表面处理，和常规导轨的表面处理层完全匹配，不会出现不同镀层接触产生的电化学腐蚀问题，适配0.5米、1米、2米等不同长度的导轨时，只需要根据实际裁切的导轨端部做简单的长度适配，不需要额外开模制作不同规格的端帽。开槽的排布间距经过反复调整，既不会因为槽位过密降低顶帽的结构强度，导致受外力挤压出现弯折变形，也不会因为槽位过疏失去弹性形变的余量，安装时需要强行敲入损伤导轨镀层。顶帽上下两侧的折边角度做了0.2度的微小内收处理，和导轨上下翻边的扣合量控制在0.3毫米，这个公差区间既能保证徒手安装的顺畅度，又能让扣合后的拔出力达到行业要求的安全阈值，不会因为柜内温度在-20℃到60℃区间循环变化，出现热胀冷缩导致的配合间隙变大松脱。长圆形槽的圆角半径统一为R3，冲压加工时模具的磨损量比直角槽降低近四成，批量生产时的尺寸一致性更稳定，不会出现批次性的槽位边缘毛刺超标，安装时划伤操作人员手指的问题。透明钝化层的厚度控制在8微米左右，既能保证镀锌层的耐盐雾性能，又不会因为钝化层过厚导致顶帽的实际尺寸超差，和导轨配合出现卡滞。现场安装时，即便导轨裁切时端部存在微小的飞边或倾斜偏差，顶帽的开槽结构也能容纳一定的尺寸误差，不需要对导轨端部做二次打磨处理，能大幅缩短电气柜的装配布线周期，减少现场修整的工序。
