DIY常用带减速箱黄色直流电机

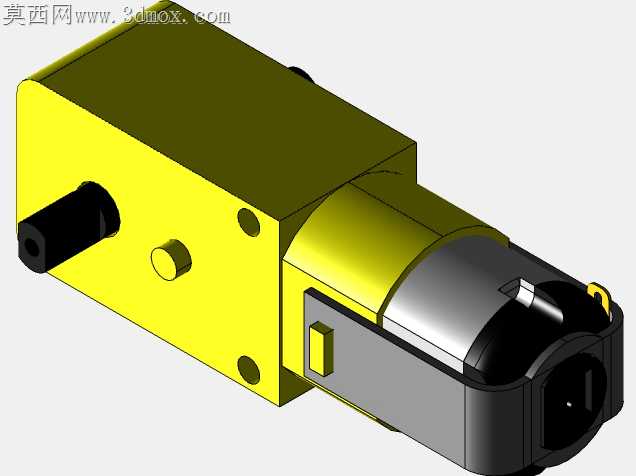

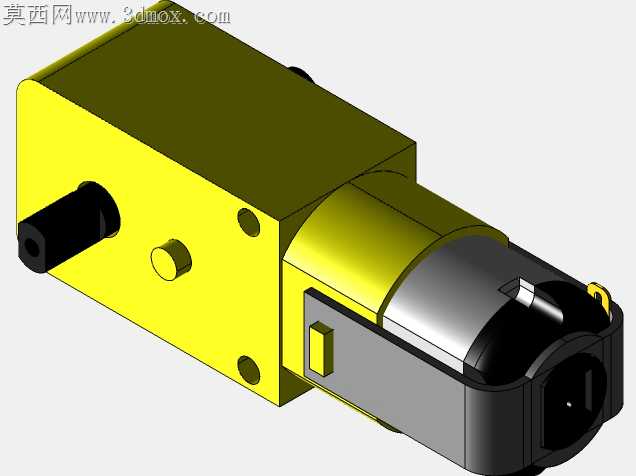

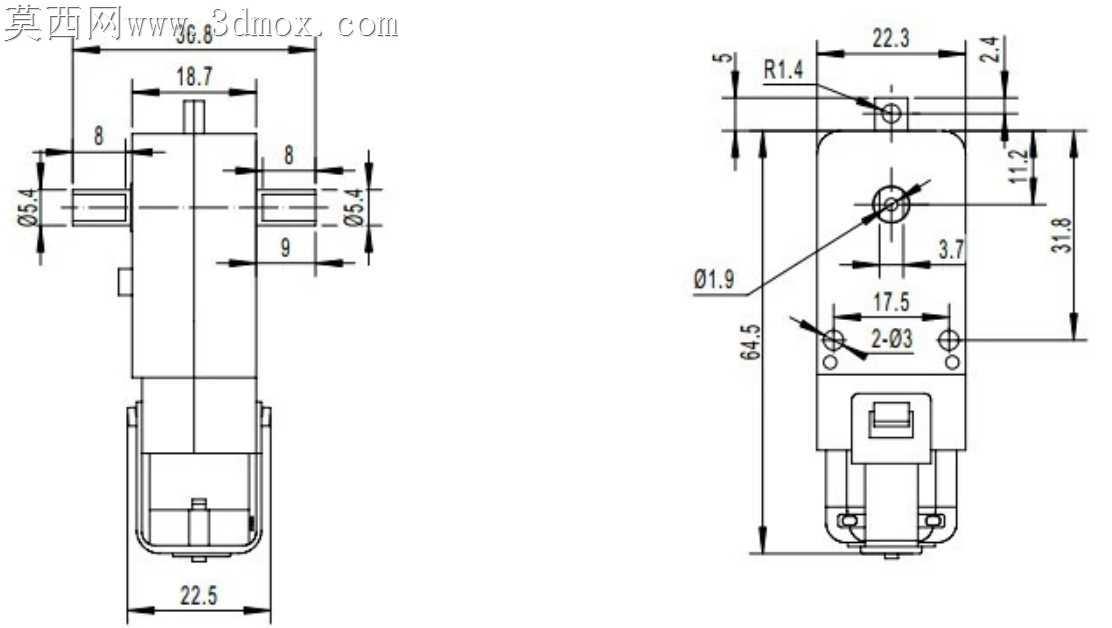

小型DIY项目里用这类减速直流电机，最容易踩的坑是输出轴同轴度偏差导致运转抖振，还有减速箱壳体与电机主体的配合间隙过大，用久了齿轮啮合错位扫齿。这个模型在结构处理上，特意把减速箱侧的两个安装孔位做了同轴度公差预留，孔壁做了0.02mm的拔模斜度，适配3D打印或者注塑加工时的脱模形变，不会出现螺丝拧入后壳体拉扯变形的问题。输出轴的轴伸长度做了分段标注，靠近箱体的位置留了卡簧槽的安装空间，日常DIY做小车、机械臂关节的时候，不用额外打磨轴身就能直接装同步轮或者摇臂，避免了很多新手玩家加工轴件时容易出现的轴颈过松、定位不准的问题。电机尾部的出线槽做了圆角过渡，没有尖锐棱角，实际装配时拉扯导线不会刮破绝缘层，哪怕是反复拆装调整走线位置，也不用担心线皮破损短路。减速箱与电机主体的配合止口做了0.05mm的过盈配合预留，装配时涂少量厌氧胶就能牢牢固定，不需要额外打螺丝固定，既减少了零件数量，也避免了螺丝孔位对位不准导致的箱体错位。模型里把齿轮组的啮合间隙做了可视化的预留展示，实际加工时可以根据选用的齿轮材质调整间隙，用尼龙齿轮就留稍大间隙补偿热胀冷缩，用金属齿轮就缩小间隙降低回程误差。箱体侧面的小圆凸台是预留给编码器安装的定位基准，后期要加转速反馈功能的时候，直接在凸台位置打孔就能固定编码器码盘，不用重新测量定位，省掉了反复找正的麻烦。背面电机部分的壳体做了简化拉伸处理，实际DIY时可以根据手头不同长度的电机本体自由调整尺寸，不用重新改动减速箱部分的结构，适配性更强。输出轴的端面做了中心孔预留，需要做顶尖定位的高精度传动场景下，直接用顶尖顶住中心孔就能大幅降低轴的径向跳动，哪怕是做小型雕刻机的进给动力也能满足精度要求。壳体表面的分模线做了隐藏处理，渲染时的哑光黄漆面质感还原了实物的塑料壳体质感，金属部分的磨砂银效果也对应了实际电机的金属端盖质感，做项目展示的时候不用额外调整材质参数就能得到贴近实物的渲染效果。
