三绿S2Plus长丝干燥存储设备结构设计

在FDM3D打印的实际生产场景中，耗材受潮是长期困扰从业者的共性问题，尤其是PA、PETG、TPU这类吸湿性较强的工程类耗材，一旦暴露在常规湿度环境中超过4小时，打印过程中就会出现层间结合力不足、表面鼓包、拉丝溢料、挤出断丝等缺陷，严重时甚至会造成喷嘴堵塞、打印件直接报废，不少小批量加工的工坊还会因为耗材受潮导致整批工件尺寸超差，直接造成物料与工时的双重损耗。这款长丝干燥设备的结构设计，正是围绕桌面级3D打印场景的实际使用痛点展开，没有采用工业烘干设备的冗余结构，所有尺寸边界都围绕1kg标准耗材卷的存放需求做了适配。

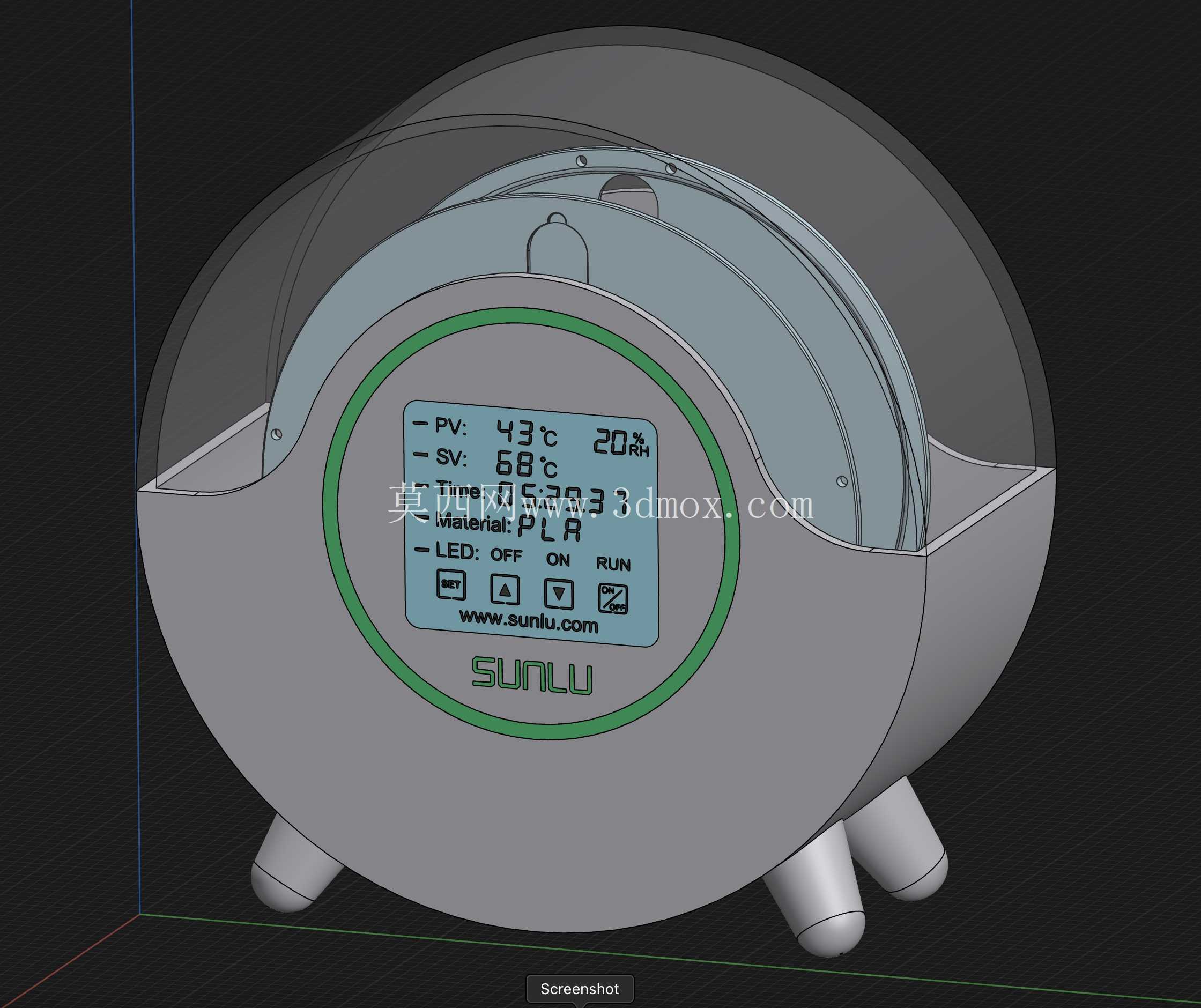

从实际安装边界来看，设备整体采用圆润的半封闭卧式结构，底部设置三个带防滑垫的支撑脚，三个支撑点的排布避开了桌面常见的走线槽、设备边缘凸起位置，放置时不需要额外预留固定安装位，直接摆放在打印机侧方的空余桌面即可，整体占地尺寸控制在直径280mm的圆形范围内，高度不超过220mm，哪怕是工位面积紧张的个人工作室、地下车间的临时操作位，也能在打印机旁、货架层板间隙找到合适的放置位置，不会额外占用过多操作空间。设备的上盖采用半透明可视结构，不需要开盖就能直接观察内部耗材的剩余量、走丝状态，上盖与主体的铰接位置做了阻尼限位设计，开盖角度可以在30度到90度之间任意停留，更换耗材卷时不需要额外腾出位置放置上盖，单手就能完成耗材卷的取放操作。

功能设计层面，设备正面集成了数显控制模块，能够实时显示腔体内的实时温度、设定温度、实时湿度、运行时长等核心参数，温度控制区间覆盖35℃到70℃，可以适配PLA、ABS、PETG、PA、TPU等不同材质耗材的烘干温度要求，避免温度过高导致耗材提前软化变形、温度过低达不到除湿效果的问题。腔体内部的走丝通道做了顺滑的圆弧过渡处理，耗材从干燥腔直接导出到打印机挤出端，整个走丝路径没有尖锐折角，不会因为路径阻力过大造成挤出机进料打滑、耗材磨屑堆积的问题，设备运行时可以持续维持腔体内的低湿度环境，不需要提前几小时预烘干耗材，打印过程中就能同步完成耗材的持续除湿，哪怕是连续几十小时的长周期打印作业，也能保证耗材始终处于干燥状态，从根源上避免受潮带来的打印缺陷。

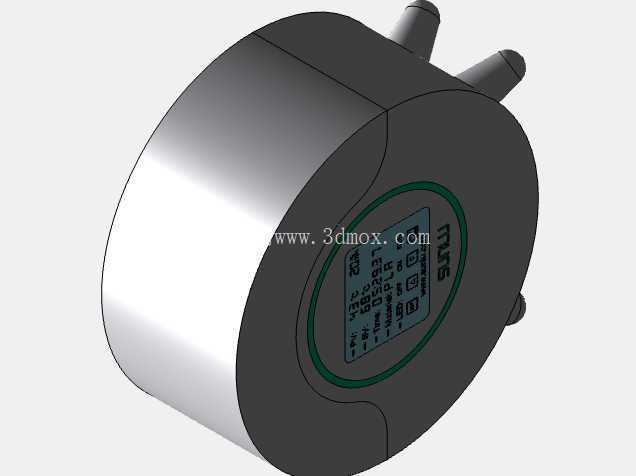

结构建模过程中，首先围绕1kg标准耗材卷的尺寸确定腔体的核心容纳空间，耗材卷的最大直径为200mm，宽度为75mm，腔体内部预留了10mm的周边间隙，既不会因为间隙过大造成热量流失过快，也不会因为间隙过小导致耗材卷转动卡滞。外壳的壁厚统一设置为3mm，兼顾结构强度与热传导效率，外壳与内部加热腔之间预留了5mm的空气隔热层，设备连续运行时外壳表面温度不会超过40℃，哪怕不小心触碰也不会造成烫伤，适配桌面场景的安全使用要求。底部的三个支撑脚高度设置为15mm，既可以让设备底部与桌面之间留出空气流通间隙，避免桌面局部长期受热出现变形、留痕，也能让设备放置在不太平整的桌面时，通过支撑脚的小幅形变保持整体平稳，不会出现运行晃动的问题。控制模块的安装位置做了下沉式设计，屏幕表面与外壳正面保持齐平，不会因为日常操作的磕碰造成屏幕刮花、按键损坏，控制按键的排布符合单手操作的逻辑，常用的温度调节、开关按键都设置在拇指可及的范围内，不需要侧身或者抬手就能完成参数调整。

从实际使用的适配性来看，这款设备不需要复杂的安装调试，开箱后接通电源就能直接使用，既可以作为打印前的耗材预烘干设备使用，也可以作为长期的耗材存储容器，打印结束后剩余的耗材可以直接留在腔体内，开启低功率保温模式维持干燥环境，下次使用时不需要重新烘干，直接就能进料打印，减少了耗材反复取放暴露在潮湿空气中的概率。对于多台桌面打印机并行作业的小型工坊来说，这类干燥设备可以直接匹配每台打印机单独配置，不需要搭建大型的集中烘干存储柜，灵活度更高，也能根据不同耗材的烘干要求单独设置温度参数，避免不同材质耗材同处一个烘干空间出现的温度适配问题。建模过程中所有的装配间隙都做了公差适配，上下盖的配合面、走丝口的密封位置都预留了密封件的安装槽位，实际生产时可以加装硅胶密封条进一步提升腔体的密封性，降低加热过程中的热量损耗，减少设备的运行功耗。
