竞赛灵感小型无人侦察直升机结构设计

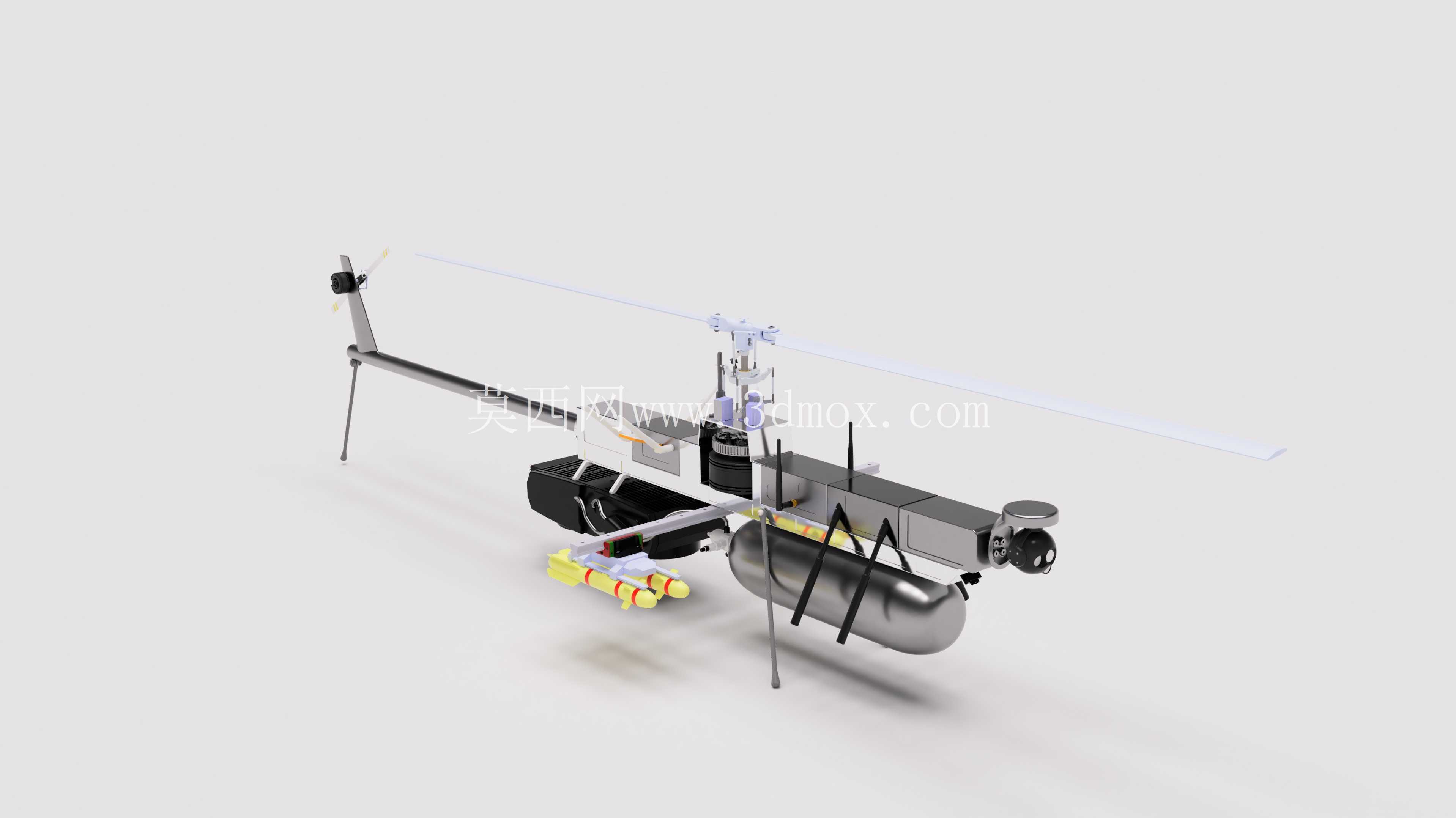

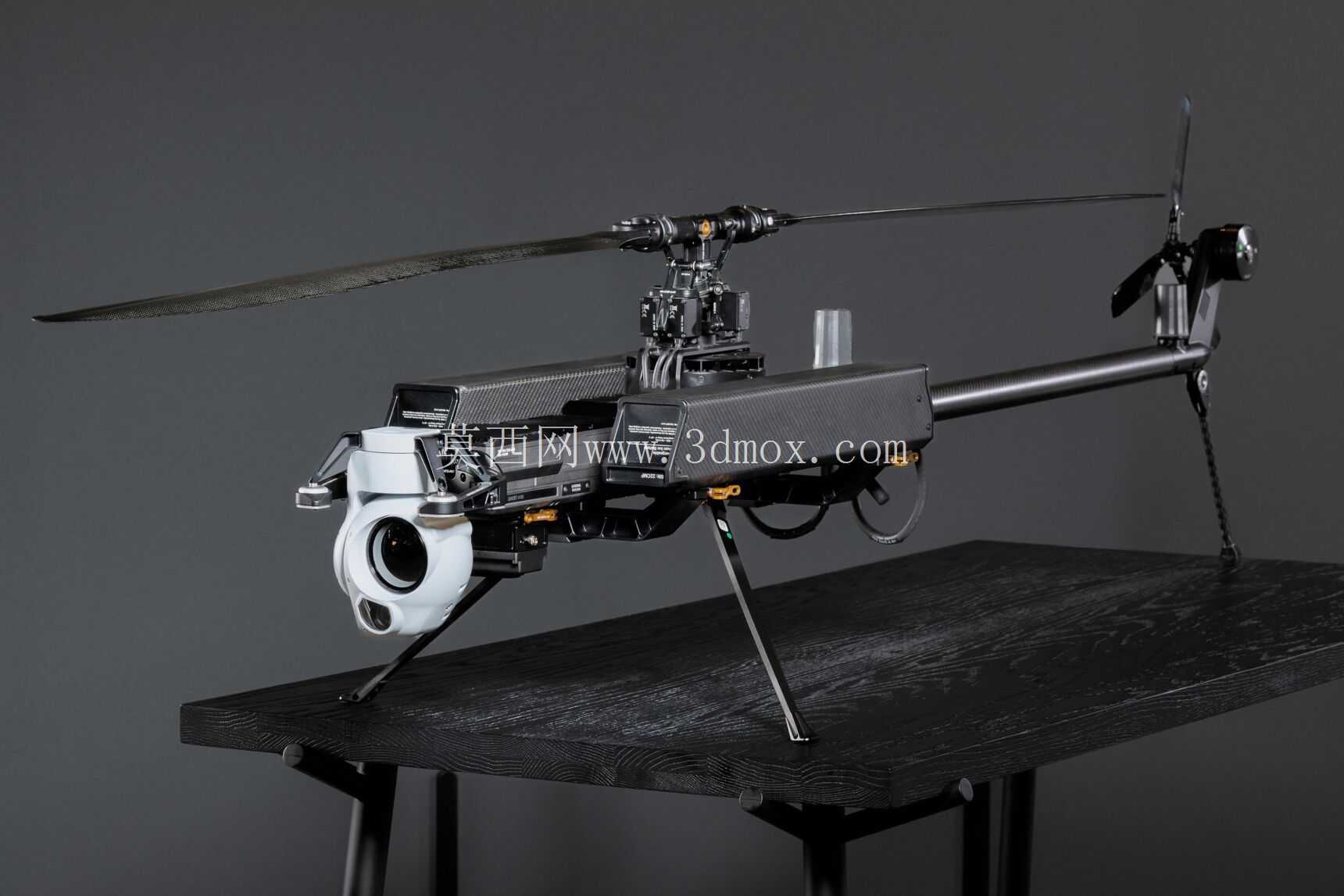

这款小型无人直升机的设计，最初是面向低空近距侦察、复杂地形抵近探查的场景需求做的方案，参考了成熟便携无人机的布局逻辑，在结构紧凑度和载荷适配性上做了针对性调整。整机采用单主旋翼加尾桨的常规直升机布局，主旋翼直径控制在1.2米量级，机身总长不含旋翼为0.85米，机腹离地高度在起落架完全展开状态下为0.18米，这个尺寸边界刚好适配单兵携行的收纳要求，拆解后可装入长度1米以内的携行箱，不需要额外的大型运输载体，适合野外作业、应急探查等无固定起降场地的使用场景。

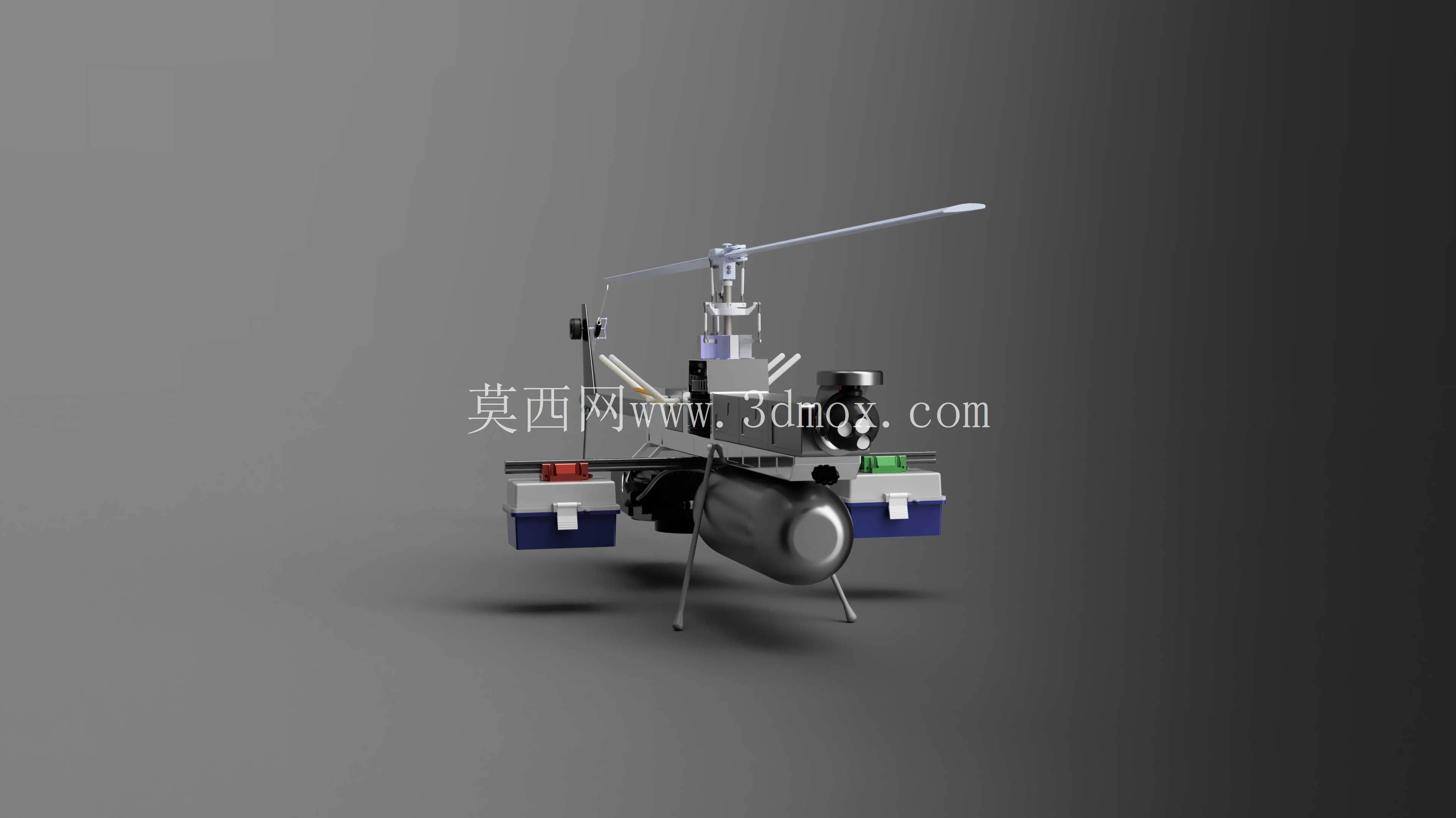

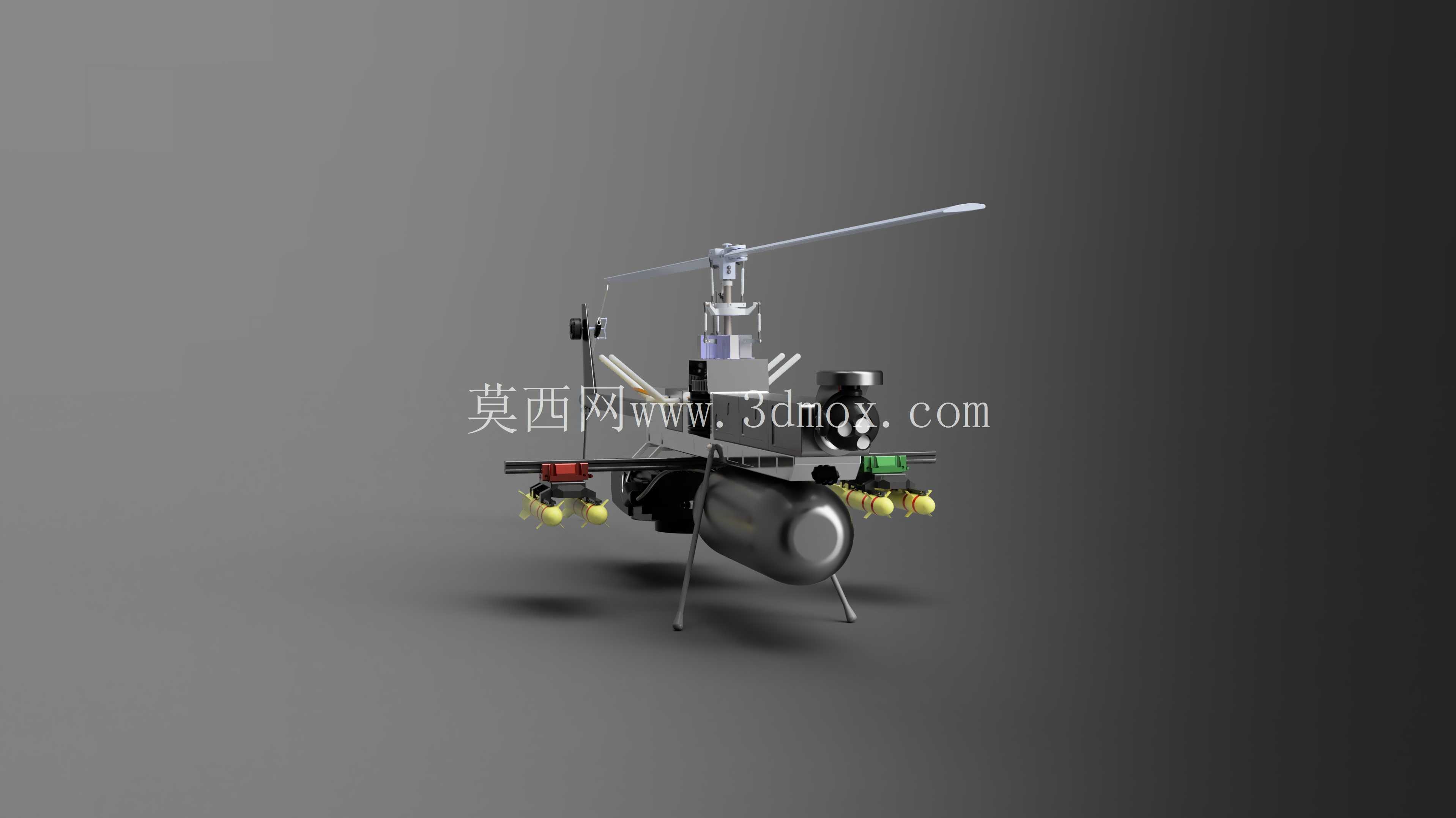

从功能特性来看，机身下方预留了标准化的挂载接口，可适配小型侦察摄像模块、轻量化探测传感器，甚至小载荷的应急物资投放挂架，接口采用快拆结构设计，不需要额外工具就能完成不同载荷的更换，作业切换时间可控制在2分钟以内。主旋翼采用轻量化的复合材料桨叶设计，桨毂采用简化的跷跷板式结构，减少了复杂的铰接部件，一方面降低了整机的结构重量，另一方面也减少了维护保养的点位，在野外作业场景下，不需要复杂的工装就能完成桨叶的更换和调试。起落架采用滑橇式结构，搭配四个弹性支撑脚，在硬土地、草地甚至轻微起伏的碎石地面都能稳定起降，支撑脚内部设置了阻尼缓冲结构，可抵消降落时0.5米高度自由落体的冲击载荷，避免机身内部的精密传感器受冲击损坏。

设计过程中优先考虑了结构的易加工性，机身主体框架采用铝合金型材拼接的结构，不需要复杂的一体成型模具，常规的机加工设备就能完成所有结构件的加工，制造成本比一体成型的碳纤维机身降低40%以上，同时框架结构预留了充足的设备安装空间，飞控模块、电池、通信模块都采用分层安装的方式，每个模块都设置了独立的减震安装座，避免旋翼转动产生的振动传递到精密电子部件上，影响设备的工作稳定性。尾梁采用薄壁碳纤维管结构，在保证结构强度的前提下尽可能降低尾部重量，将整机的重心控制在主旋翼轴正下方的机身中心位置，避免飞行过程中出现重心偏移导致的操控难度提升。

在气动布局的细节处理上，机头位置做了圆弧过渡设计，减少前飞过程中的空气阻力，机身侧面的设备舱采用快拆舱盖设计，日常检查电池、飞控线路的时候不需要拆解整个机身框架，只需要打开侧面舱盖就能完成所有线路的检查和部件更换。机腹位置的挂载接口做了下沉式设计，挂载设备之后不会影响起落架的正常缓冲行程，同时也避免挂载设备和旋翼下洗气流产生过多的干扰，保证飞行过程中的姿态稳定。尾桨采用涵道式设计？不，这款方案里尾桨是外露式的，但是在尾桨外侧设置了防护圈，避免低空飞行的时候尾桨碰到树枝、电线等障碍物出现损坏，毕竟这类小型直升机在复杂地形低空飞行的时候，尾桨是最容易出现碰撞损坏的部件，防护圈采用高强度工程塑料材质，重量只有0.12千克，却能承受10m/s速度下的侧向碰撞冲击。

动力系统的安装位置设置在机身中部，刚好和电池的重量形成平衡，电机座采用减震橡胶垫和机身框架连接，可过滤电机转动产生的高频振动，振动传递到机身框架的量级可降低70%以上，有效提升飞控系统的姿态检测精度。整机的所有布线都沿着机身框架的内侧走线，设置了专门的走线槽，避免线路裸露在外被气流吹动或者被障碍物勾挂，所有线路接头都采用航空插头连接，具备防水防震的特性，在小雨天气下也能正常作业，不需要做额外的防水处理。

从安装边界来看，所有部件的安装公差控制在0.1毫米以内，主旋翼轴和机身框架的垂直度公差不超过0.05毫米，避免旋翼转动的时候出现不平衡的振动，尾桨轴和主旋翼轴的垂直度也做了严格的公差控制，保证尾桨的推力方向和主旋翼的扭矩方向完全匹配，减少飞行过程中的偏航修正量，降低动力系统的能耗。整机空机重量控制在2.8千克，最大起飞重量可达5.5千克，预留了2.7千克的载荷余量，足够搭载常规的侦察设备和配套电池，续航时间可达到35分钟以上，完全满足近距侦察、地形探查的作业需求。

在结构强度校核上，主旋翼的最大拉力可达到8千克，是最大起飞重量的1.45倍，足够应对突发的阵风载荷和机动飞行需求，起落架的结构强度可承受6千克的垂直冲击载荷，超过最大起飞重量的载荷要求，机身框架的抗弯强度可承受15g的侧向过载，就算飞行过程中出现突发的姿态失控坠地，也能保证核心的飞控和存储部件不会出现严重损坏，最大程度降低作业损失。
