集成聚光扬声功能的便携充电装置结构设计

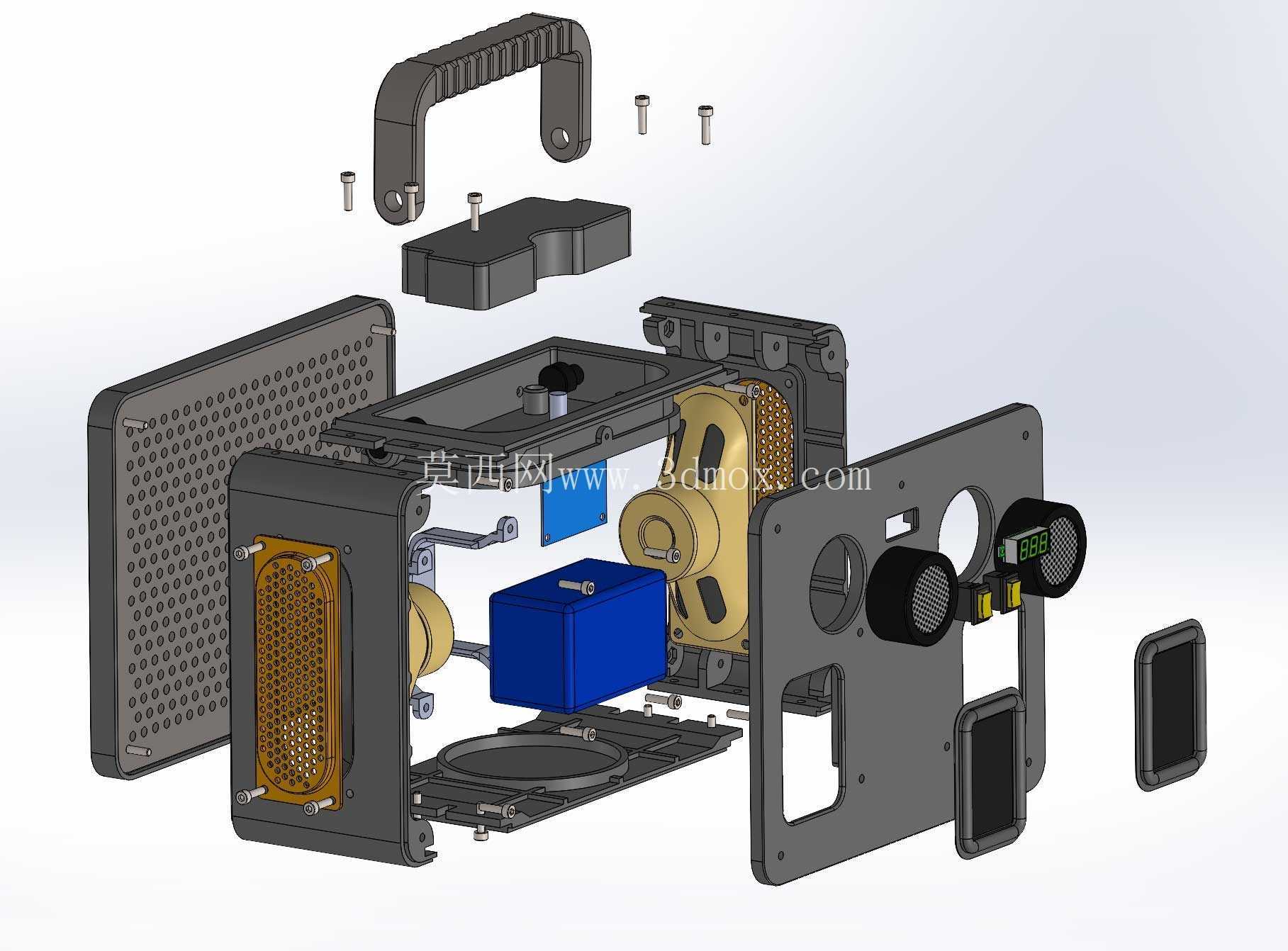

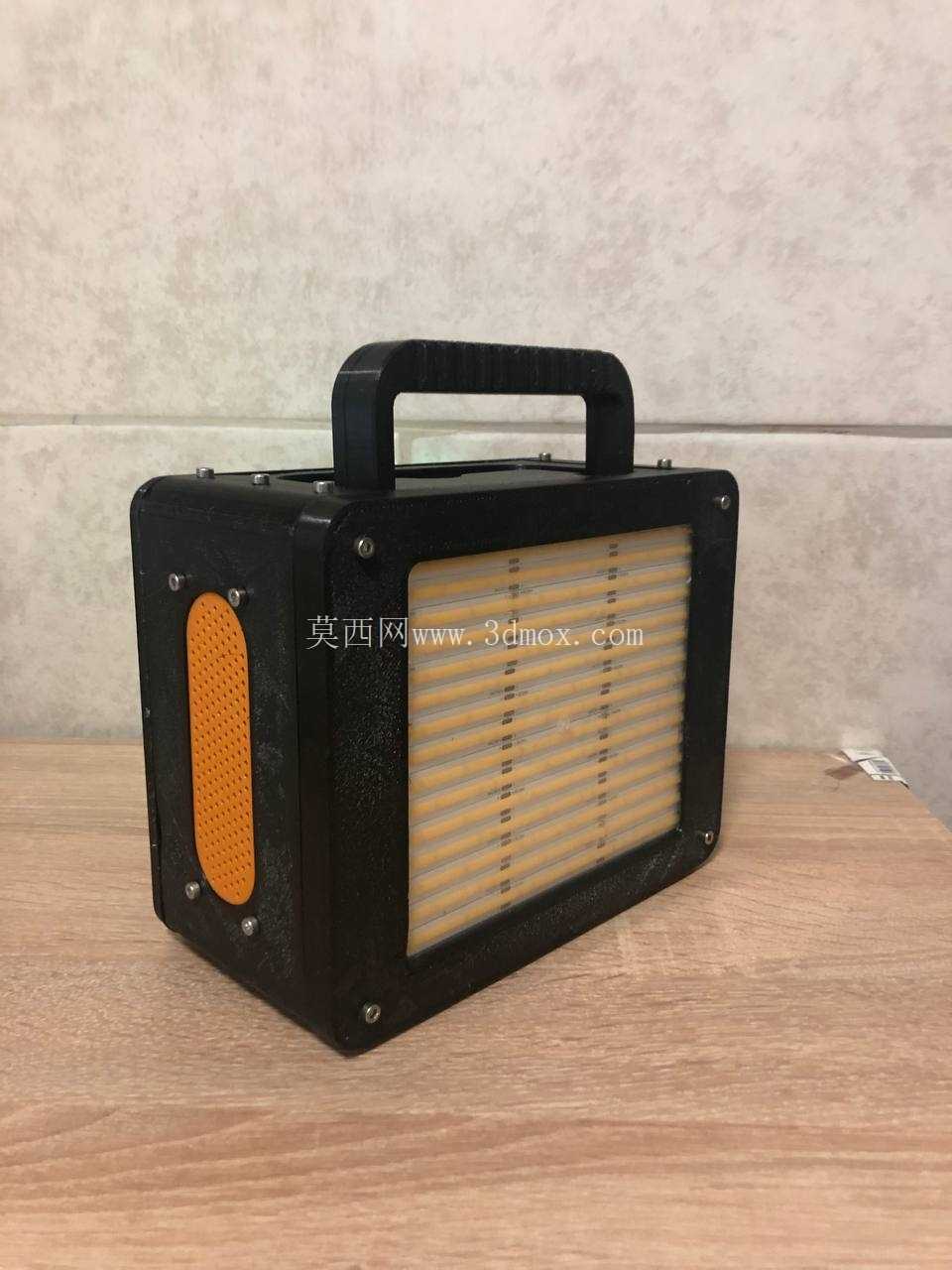

这款集成聚光照明、音频扬声与充电储能功能的便携设备，在户外作业、应急抢险、露营休闲等场景中有着明确的使用定位，区别于单一功能的照明或音响设备，其将三类核心功能整合在同一紧凑壳体内，解决了多场景下用户需要携带多台设备的冗余问题。从结构拆解视图可以看到，整机采用上下扣合加侧封板的框架式壳体设计，顶部设置一体化提手，提手通过两颗紧固件与上壳体连接，连接处做了局部加厚的凸台结构，避免频繁提拉造成的壳体应力开裂，提手表面做了弧形贴合指腹的造型，提升长时间握持的舒适度。

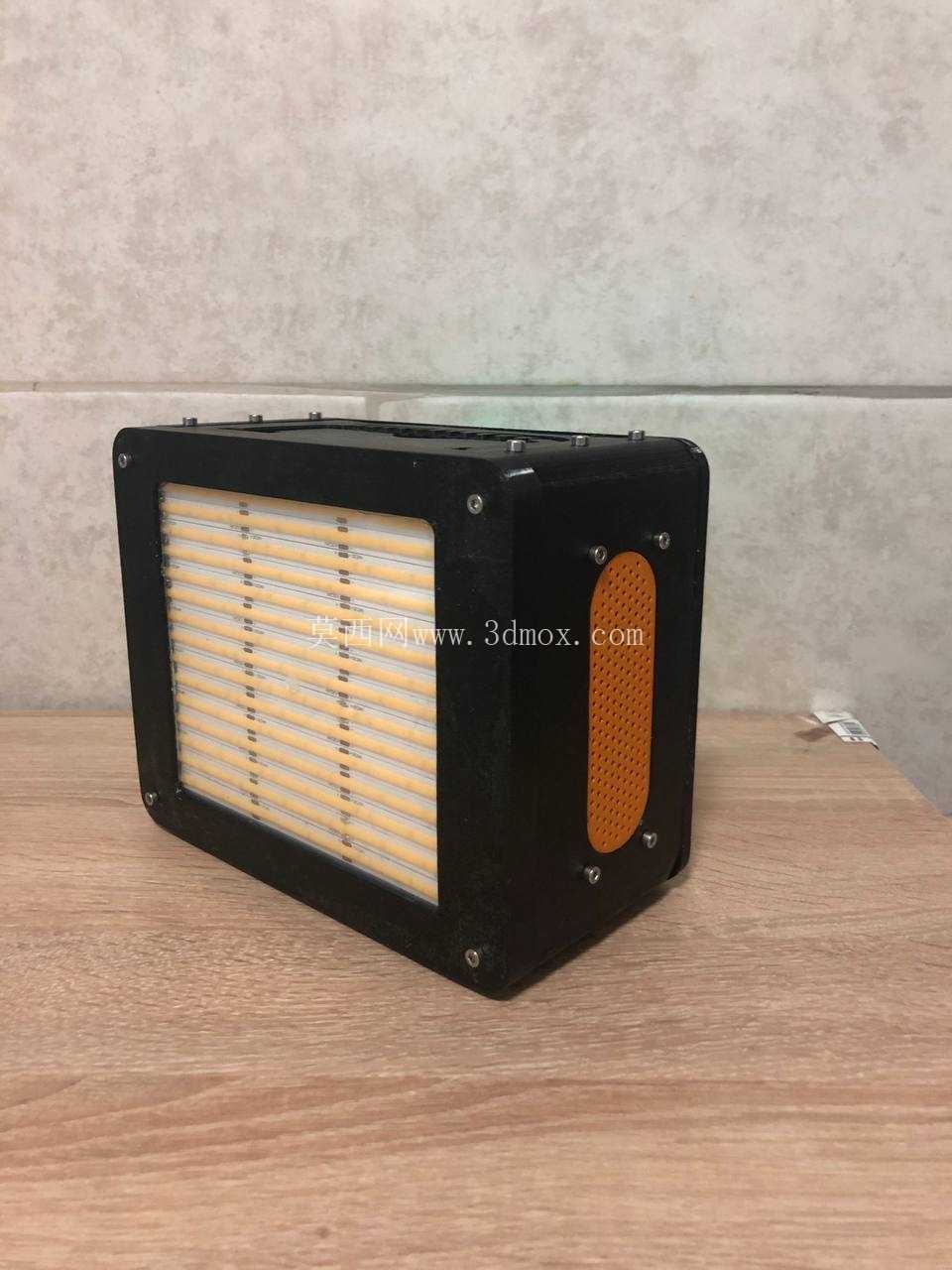

壳体内部的空间布局做了明确的功能分区，中部偏左位置预留了储能电池的安装仓，电池仓四周设置了十字分布的定位柱，电池装入后通过泡棉垫压紧，既可以缓冲户外移动过程中的振动冲击，也能避免电池与壳体硬接触造成的外壳磨损。电池仓右侧紧邻音频扬声模块，扬声单元采用前后对称布置的双喇叭结构，对应的前后壳体位置开设了密集的冲孔网孔，网孔区域做了内凹的沉台设计，外部加装金属防尘网，防尘网通过四周的卡扣与壳体固定，既保证声音传出的通透度，也能阻挡户外环境中的沙尘、水滴进入腔体内部，扬声单元的接线沿壳体内壁预设的走线槽布置，走线槽上设置了多个线卡，避免线束晃动干扰其他运动部件或者被壳体夹伤。

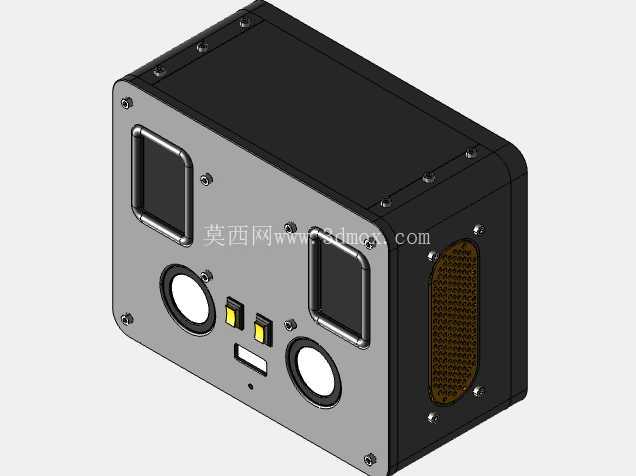

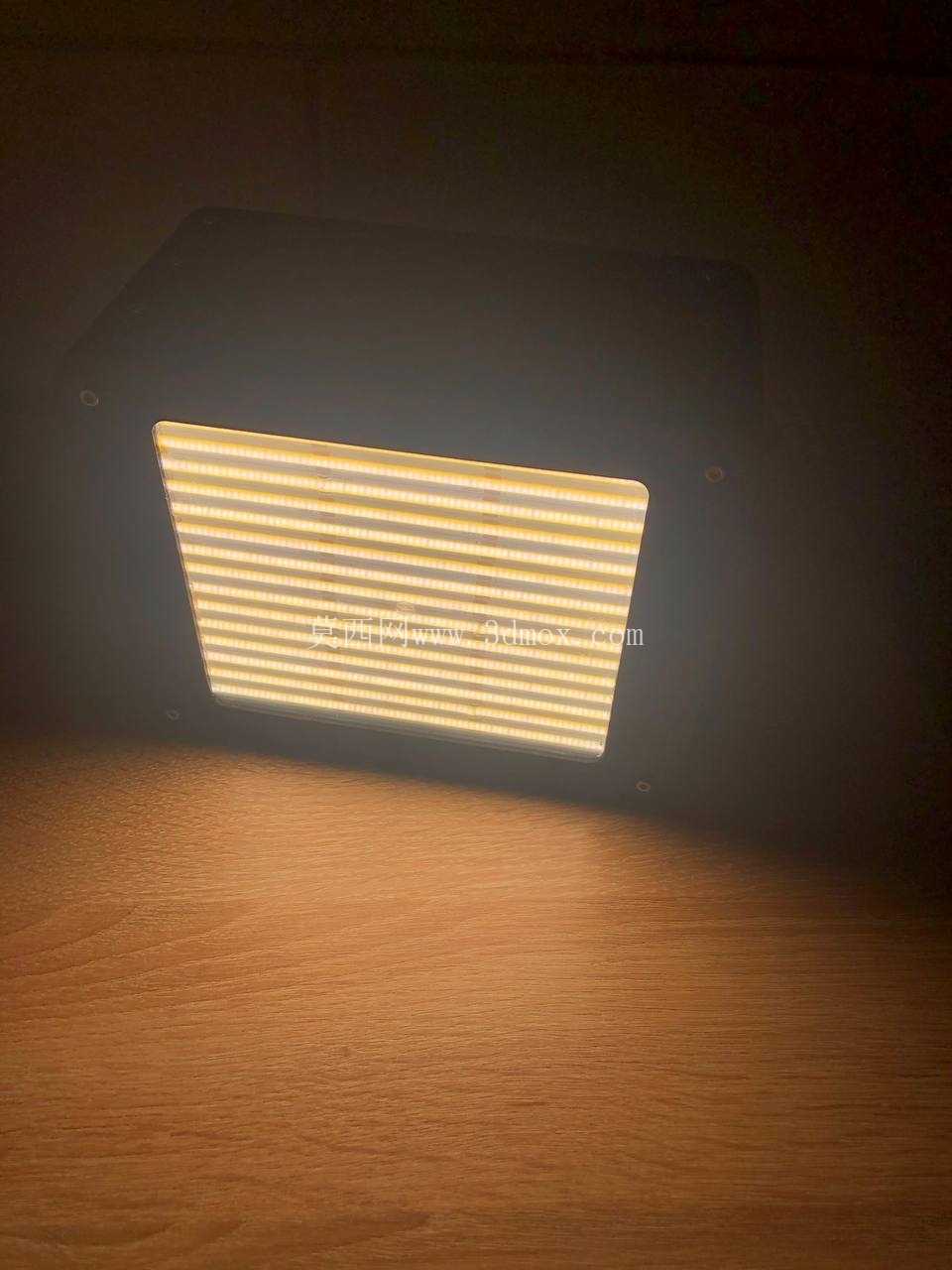

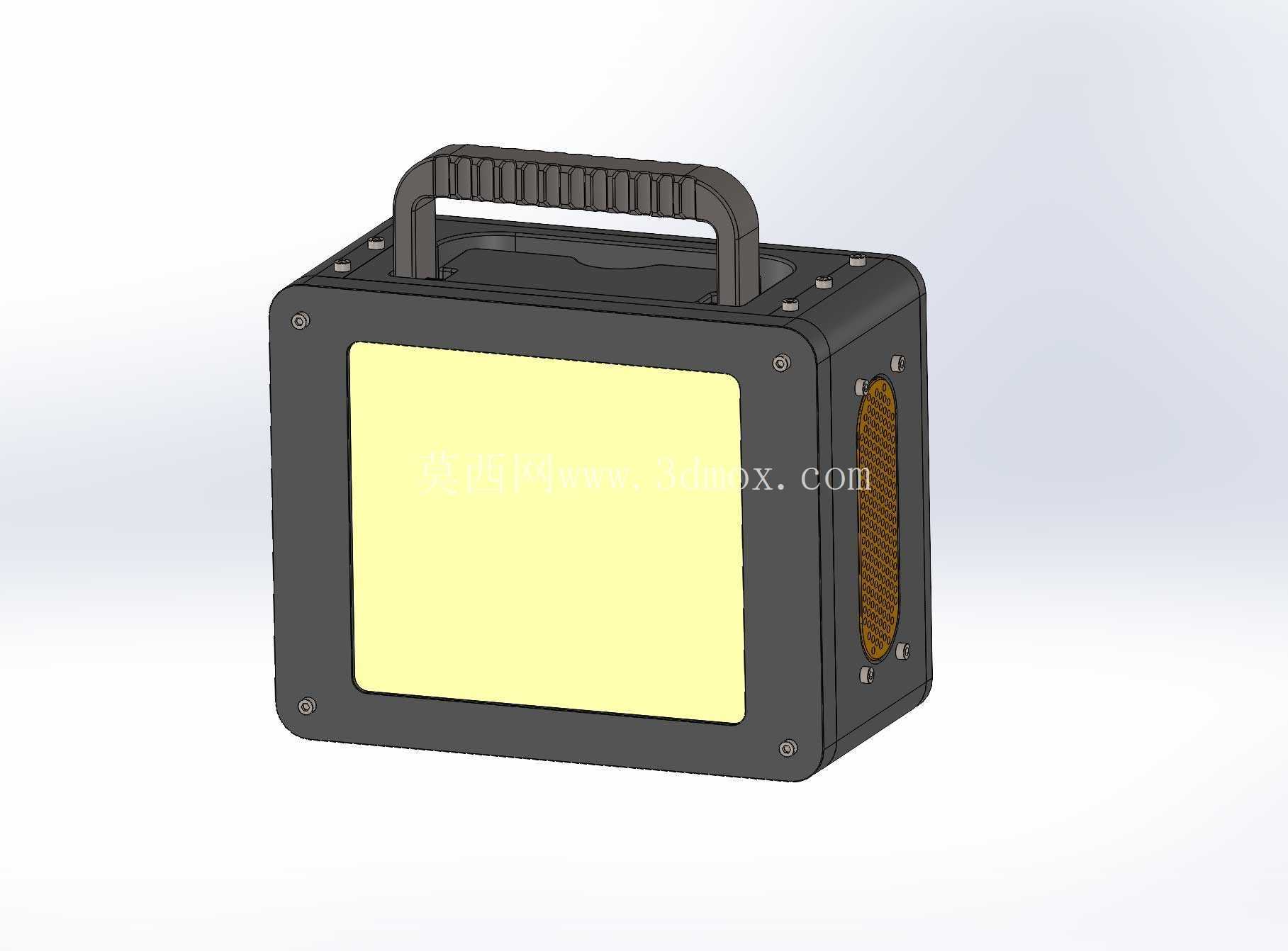

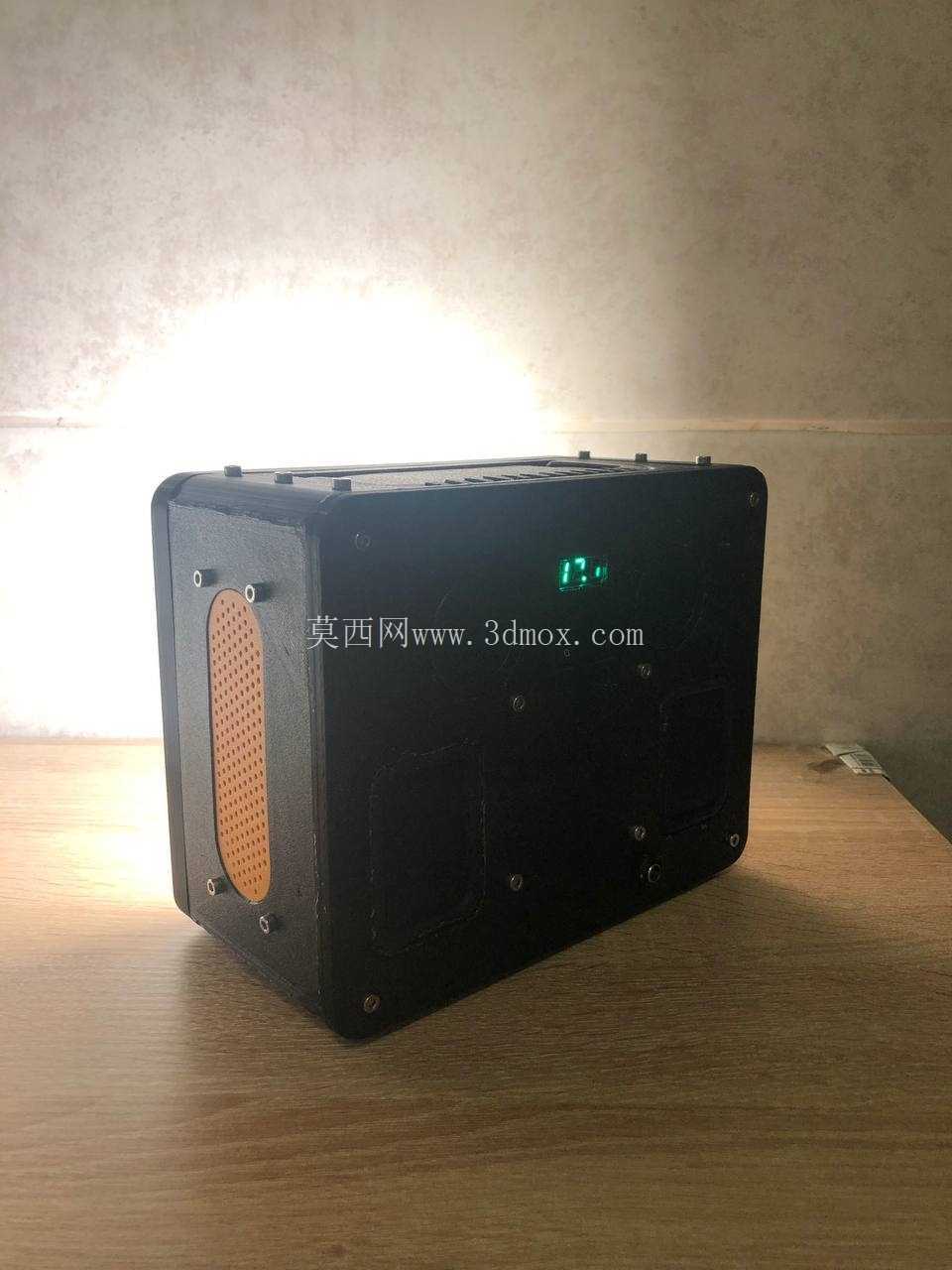

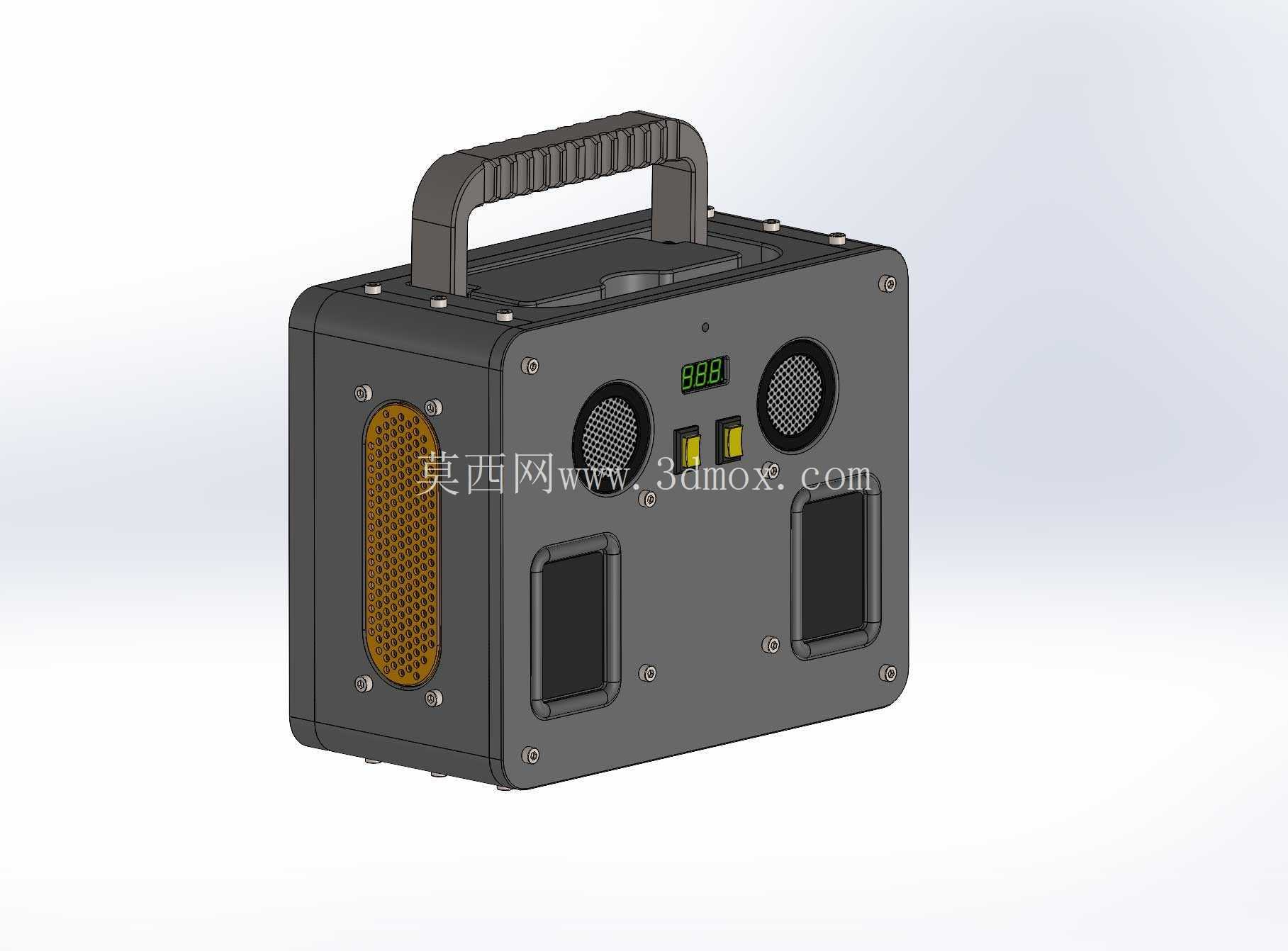

聚光照明模块布置在设备前端面，对应位置预留了圆形的透镜安装孔，透镜周边做了密封圈安装槽，装配时加装硅胶密封圈可以达到基础的防水防尘等级，满足小雨天气或者多尘环境下的使用需求。设备侧端面布置了各类接口与控制按键，对应的侧封板采用独立装配结构，通过四周的螺丝与主壳体连接，侧封板与主壳体的结合面同样设置了密封胶条的安装位，后期如果需要升级接口类型，只需要更换侧封板即可，不需要改动整体壳体模具，降低了衍生型号的开发成本。

从安装边界来看，整机的外形尺寸控制在单手握持可携带的范围内，底部设置了四个对称的橡胶脚垫，放置在平面上时可以起到防滑、缓冲的作用，脚垫采用嵌入式安装，磨损后可以快速更换。壳体内部的各个功能模块都采用模块化安装设计，每个模块都有独立的定位结构与紧固件固定点，装配时不需要复杂的工装定位，按照顺序依次装入各个模块即可完成整机组装，后期维护时也可以单独拆卸故障模块，不需要将整机完全拆解。

在结构强度设计上，壳体的边角位置都做了圆弧过渡加局部加厚的处理，设备意外跌落时，边角位置首先接触地面，加厚的结构可以吸收冲击能量，避免内部元器件受冲击损坏。前后壳体的扣合位置设置了连续的卡扣结构，配合周向分布的紧固件，保证壳体结合面的紧密性，不会因为长期使用出现扣合松动的问题。提手与壳体的连接位置除了紧固件固定外，还设置了金属嵌件，避免塑料壳体在长期提拉受力后出现螺孔滑牙的问题。设备内部还预留了部分冗余空间，可以根据后续的功能升级需求加装蓝牙模块、电量显示模块等扩展组件，不需要重新调整整体的壳体布局。
