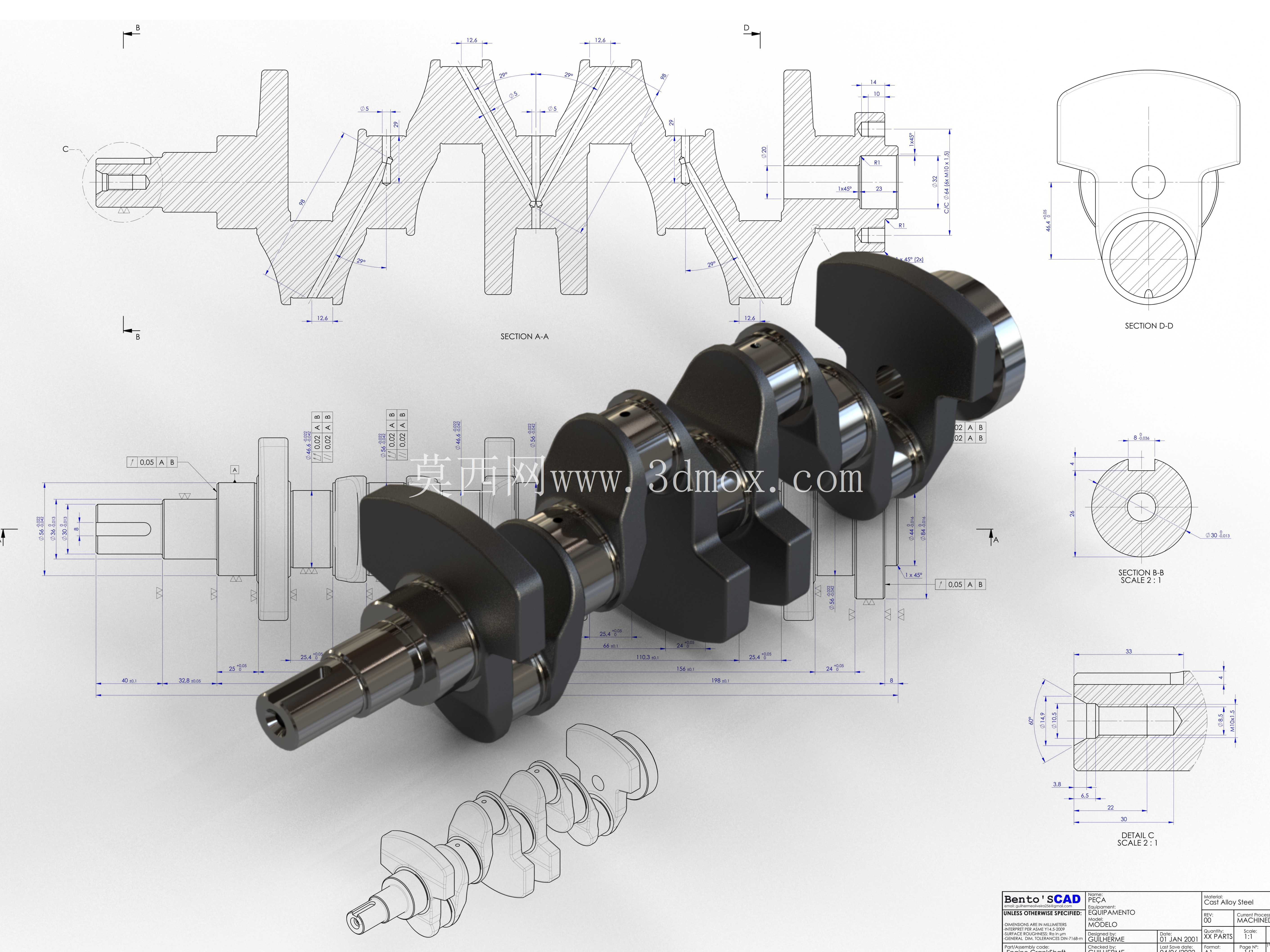

内燃机动力传递用曲轴结构设计

在往复式内燃机的动力输出链路里，曲轴是把活塞连杆组传递来的往复直线运动转化为旋转扭矩的核心承载部件，其结构合理性直接决定整机的运转平顺性、疲劳寿命与动力输出效率。从实际应用场景看，这类曲轴广泛适配小排量单缸到多缸内燃机，覆盖通用动力机械、小型工程机械、农用作业设备的动力单元，日常运转中需要持续承受交变燃烧压力、往复惯性力与旋转离心力的复合载荷，因此结构设计阶段的受力校核与尺寸边界控制是核心环节。

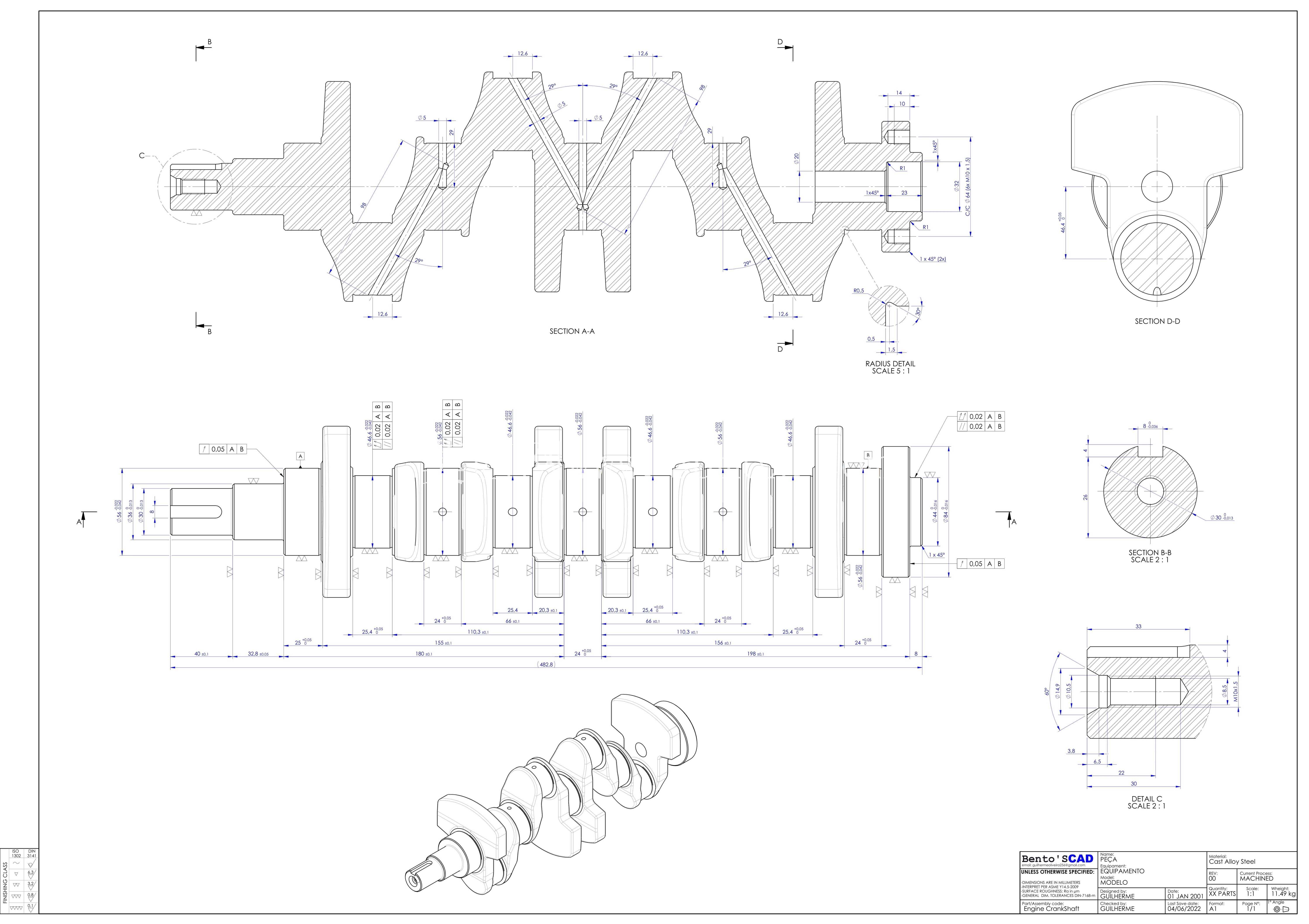

设计这类曲轴时，首先要匹配对应机型的缸径、行程与连杆轴颈中心距，确定曲柄半径的基础尺寸，这个参数直接关联活塞的上下止点行程，一旦出现偏差会直接改变发动机压缩比，引发燃烧效率下降甚至活塞撞气门的严重故障。主轴颈与连杆轴颈的重叠度设计是提升整体刚度的关键，在有限的机体安装空间内，适当加大轴颈重叠量可以在不增加曲轴整体重量的前提下，大幅提升曲轴的抗弯扭能力，减少高转速下的轴系挠曲变形。轴颈表面的圆角过渡设计不能随意设定，需要根据载荷谱计算应力集中系数，采用沉割圆角或者滚压强化的结构形式，避免交变载荷下圆角位置萌生疲劳裂纹，这也是曲轴断裂故障的高发位置，设计时需要预留足够的安全系数。

从安装边界来看，曲轴的轴向定位通常设置在中间主轴颈或者前端主轴颈位置，定位止推片的安装槽尺寸需要与机体的止推面严格匹配，轴向间隙控制在合理区间，间隙过大会引发运转时的轴向窜动，带动正时链条或者齿轮出现啮合冲击，间隙过小则会在热机状态下出现轴颈卡滞、烧瓦的故障。曲轴前端的结构需要集成正时齿轮安装位、皮带轮安装锥面、油封轴颈，各个配合面的同轴度公差需要控制在微米级，否则会出现前端油封漏油、皮带轮偏磨甩动的问题；后端的法兰盘用于连接飞轮，法兰端面的跳动公差直接影响飞轮的动平衡精度，装配后整个曲轴飞轮组需要进行整体动平衡校正，剩余不平衡量需要满足对应转速等级的要求，避免高转速下出现整机振动超标的问题。

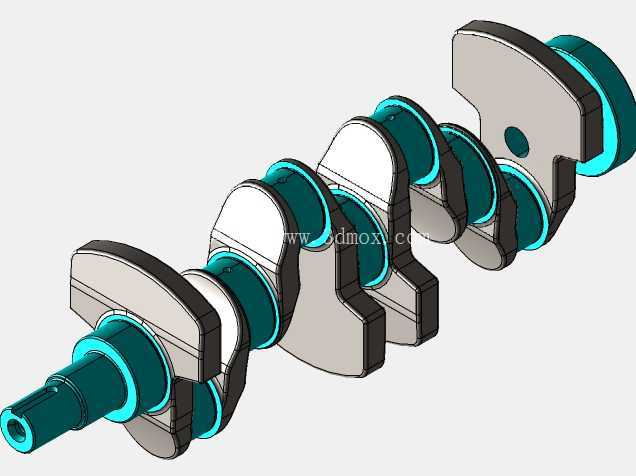

曲柄臂的外形设计不是简单的块状结构，需要根据平衡配重的需求设计成扇形偏心结构，用来抵消连杆轴颈和曲柄销旋转时产生的离心力，以及活塞连杆组往复运动产生的一阶、二阶惯性力，对于多缸机型还要根据点火顺序调整各缸曲柄的夹角，保证各缸发火间隔均匀，降低输出扭矩的波动幅度。曲轴内部的润滑油道设计需要贯通各个主轴颈与连杆轴颈，油道的倾斜角度、孔径大小需要兼顾润滑油流量与曲轴结构强度，油道口的倒角需要圆滑过渡，避免应力集中，同时油道内部需要设计挡油或者节流结构，保证高速运转时各个轴颈的润滑油压稳定，不会出现个别轴颈缺油烧瓦的情况。

在材料选型上，这类采用钢制材料的曲轴通常用于载荷较大的动力场景，相比铸铁曲轴拥有更好的韧性与抗冲击能力，轴颈表面经过淬火处理后硬度满足长期耐磨要求，设计时需要考虑材料的热处理变形量，在精加工阶段预留足够的加工余量，保证最终尺寸精度。实际装配过程中，曲轴的主轴瓦间隙需要根据轴颈尺寸分组选配，保证间隙在设计允许的范围内，过大的间隙会导致机油压力下降，过小则会引发轴瓦与轴颈的干摩擦。另外曲轴的前后端油封轴颈的表面粗糙度需要达到设计要求，不能有螺旋状加工刀痕，否则会出现机油顺着刀痕渗漏的问题，很多现场出现的油封漏油故障，往往不是油封本身的质量问题，而是轴颈加工精度不达标导致的。

从结构功能特性来看，这款曲轴的连杆轴颈采用中空设计的话，可以在一定程度上降低曲轴整体的旋转质量，减少旋转惯性力，同时中空腔可以作为润滑油道的一部分，不过中空结构的壁厚需要经过强度校核，避免在最大爆发压力下出现轴颈变形。曲柄臂上的平衡重块如果采用装配式结构，需要保证连接螺栓的锁紧可靠性，螺栓的预紧力需要按照工艺要求严格控制，防止高转速下平衡重脱落引发严重的机损事故。整体来看，曲轴的设计是一个多参数耦合的过程，需要平衡强度、重量、加工工艺性、装配便利性等多个维度的要求，任何一个细节的尺寸偏差或者结构设计缺陷，都会在后续的实际运转中引发对应的故障问题，这也是动力核心部件设计需要反复校核、迭代优化的原因。
