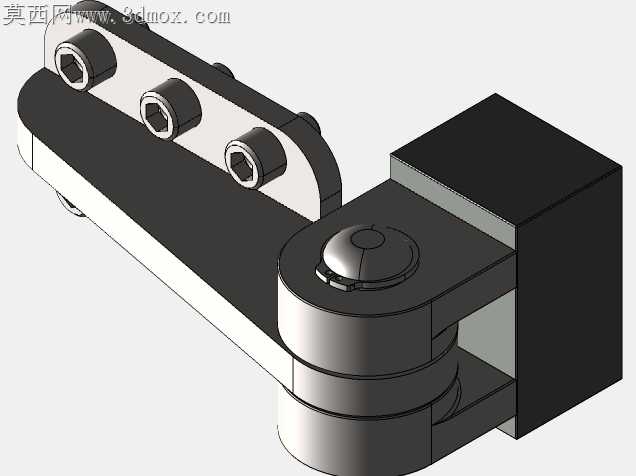

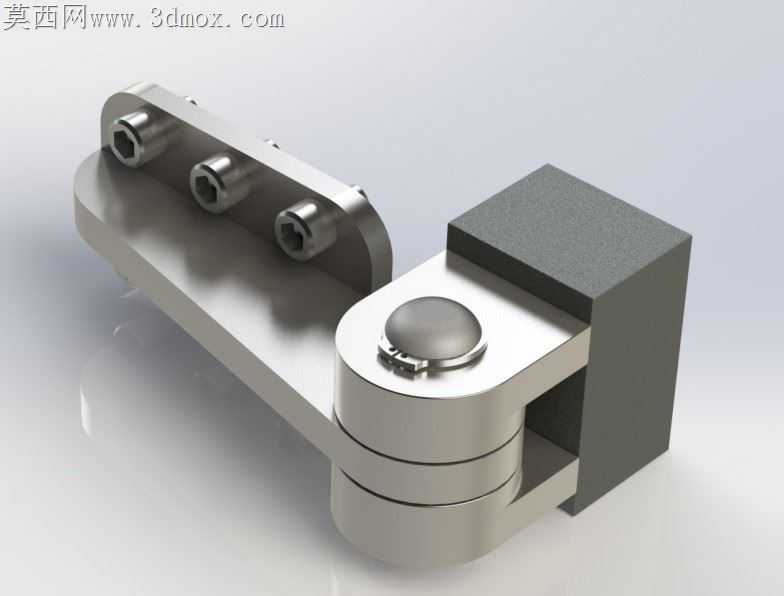

超重型门用304不锈钢承重铰链结构

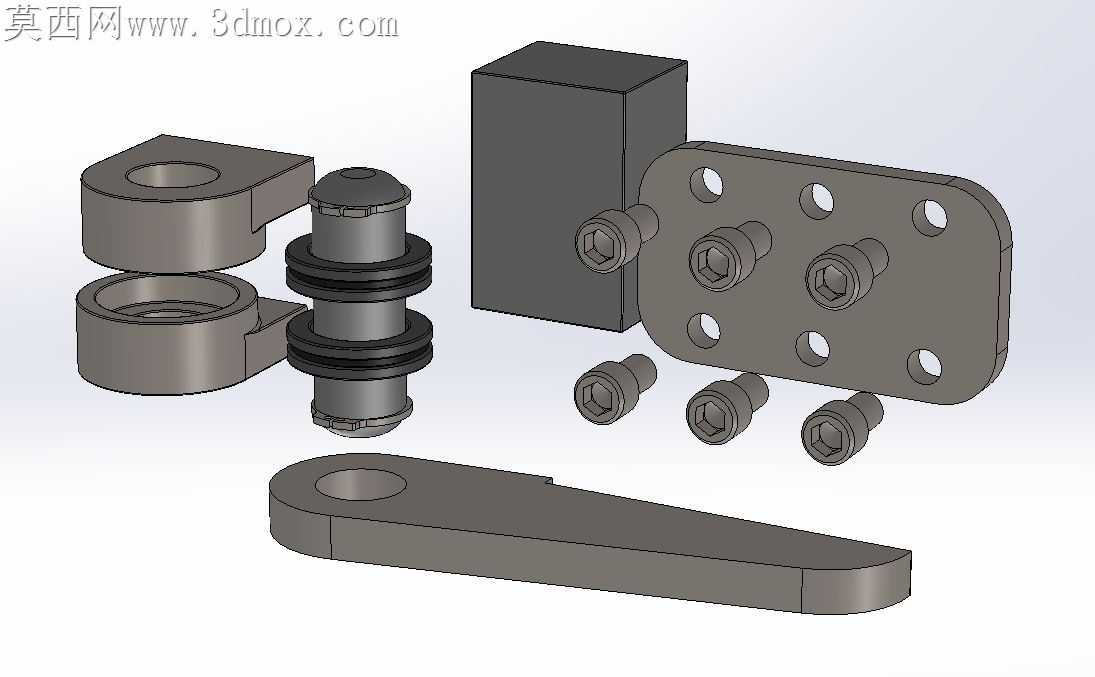

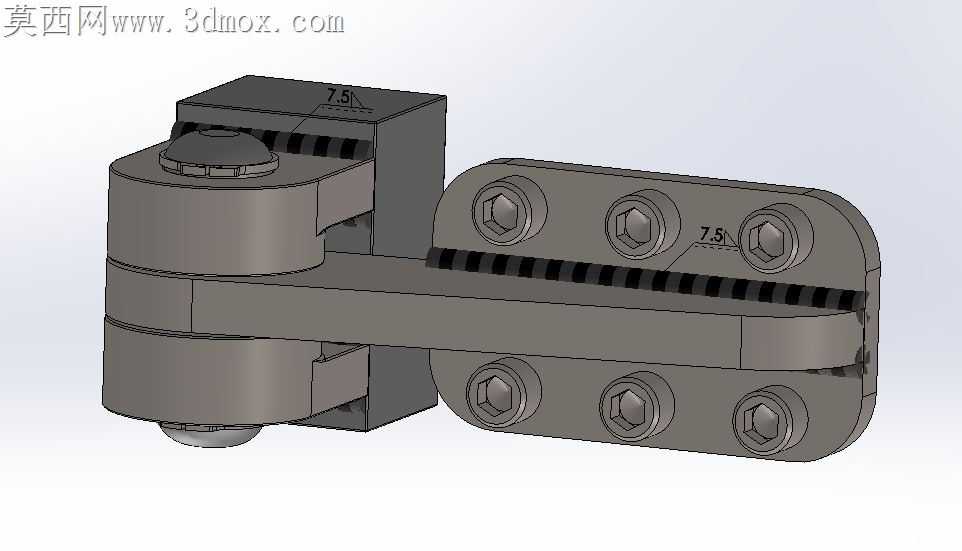

超重规格工业门、宽幅特种门的铰链失效，大多出在转轴剪切应力集中、安装面贴合度不足的位置，常规薄型合页在长期大载荷启闭下，容易出现转轴变形、页片拉扯断裂的问题，这套铰链结构从加工适配的角度做了全环节的细节调整，完全匹配304不锈钢材质的切削、成型特性。页片安装端做了加厚沉台设计，三个安装孔位的沉头深度统一控制在3.2mm，刚好适配M8内六角圆柱头螺丝的头部高度，加工时不需要二次锪孔，CNC铣削一次走刀就能完成沉台加工，避免二次装夹带来的孔位同轴度偏差。安装面做了0.1mm的微凸中高处理，不锈钢板材激光切割后难免存在平面度翘曲，这个微凸量刚好抵消安装锁紧后的页片变形，保证页片和门体、门框的安装面完全贴合，不会出现局部应力集中导致的页片断裂。转轴部分采用叠片式承压结构，三层轴套接触面的粗糙度控制在Ra0.8，不需要额外加装铜衬套就能实现低摩擦启闭，加工时轴孔采用铰刀精绞工艺，轴和孔的间隙控制在0.03-0.05mm，既不会因为间隙过大出现启闭晃荡，也不会因为间隙过小在不锈钢热胀冷缩时出现卡滞。端部的快拆限位扣做了圆弧过渡处理，没有尖锐棱角，冲压成型时不会出现应力开裂，装配时不需要额外工具就能卡入转轴的限位槽，后期维护更换配件也不需要完全拆卸整扇门。和门框连接的固定块做了直角加强筋，和页片连接的位置留了0.2mm的装配让位槽，焊接或者螺栓固定时不会因为焊缝凸起或者安装面毛刺影响装配精度。整套结构没有复杂的异形曲面，所有加工特征都适配常规铣削、冲压、铰孔工艺，不需要定制特殊刀具，小批量加工也能控制成本，表面做拉丝处理后，304不锈钢的金属质感均匀，没有加工刀痕残留，在潮湿、腐蚀工况下也能长期保持结构强度，单组铰链的静态承重能达到常规合页的6倍以上，完全适配超重型门、宽幅防护门的长期使用需求，不会出现启闭下垂、转轴抱死的常见问题。
