CASE IH轴流式联合收割机功能演示结构

这套轴流式联合收割机的功能演示结构，核心还原了谷物收获环节中轴流脱粒分离系统的作业逻辑，区别于传统切流脱粒装置，轴流结构通过作物沿脱粒滚筒轴向螺旋运动的路径设计，大幅延长了脱粒分离的作用行程，能在更低的籽粒破损率前提下，实现更高的脱净率，尤其适配玉米、小麦、水稻等多种作物的收获作业场景，在规模化大田种植区域的农机应用中，这类结构已经成为大马力联合收割机的主流配置方向。

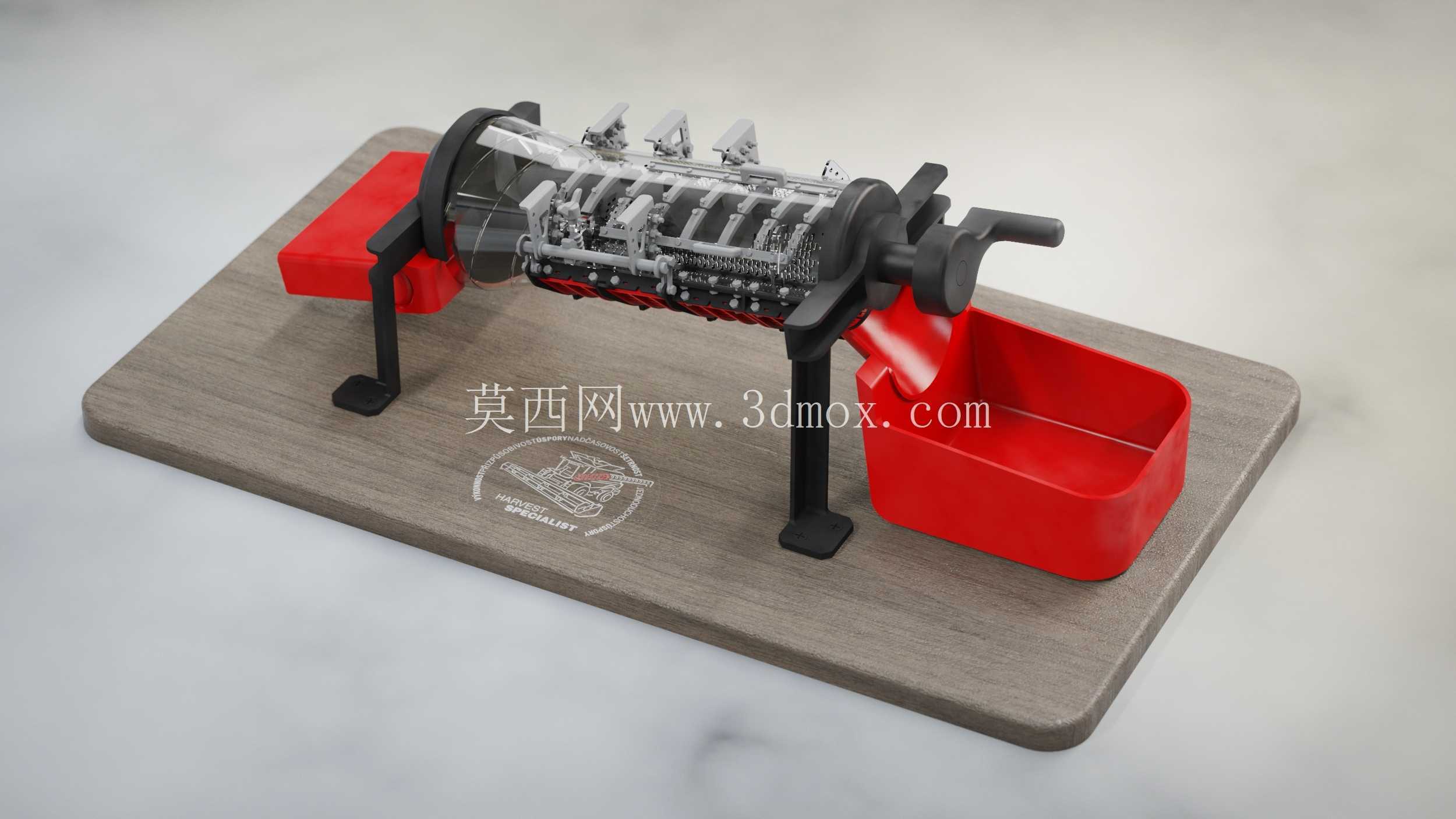

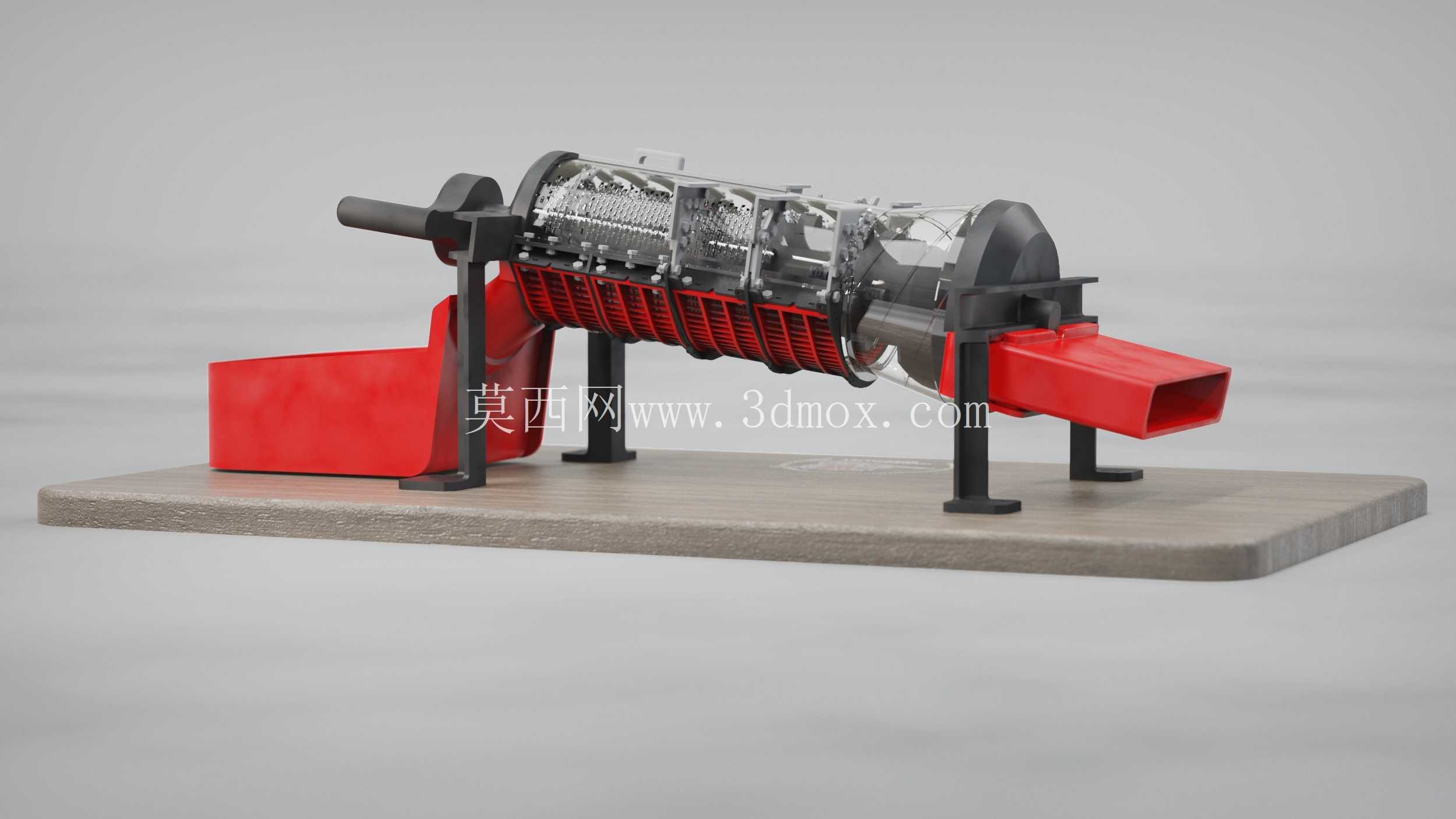

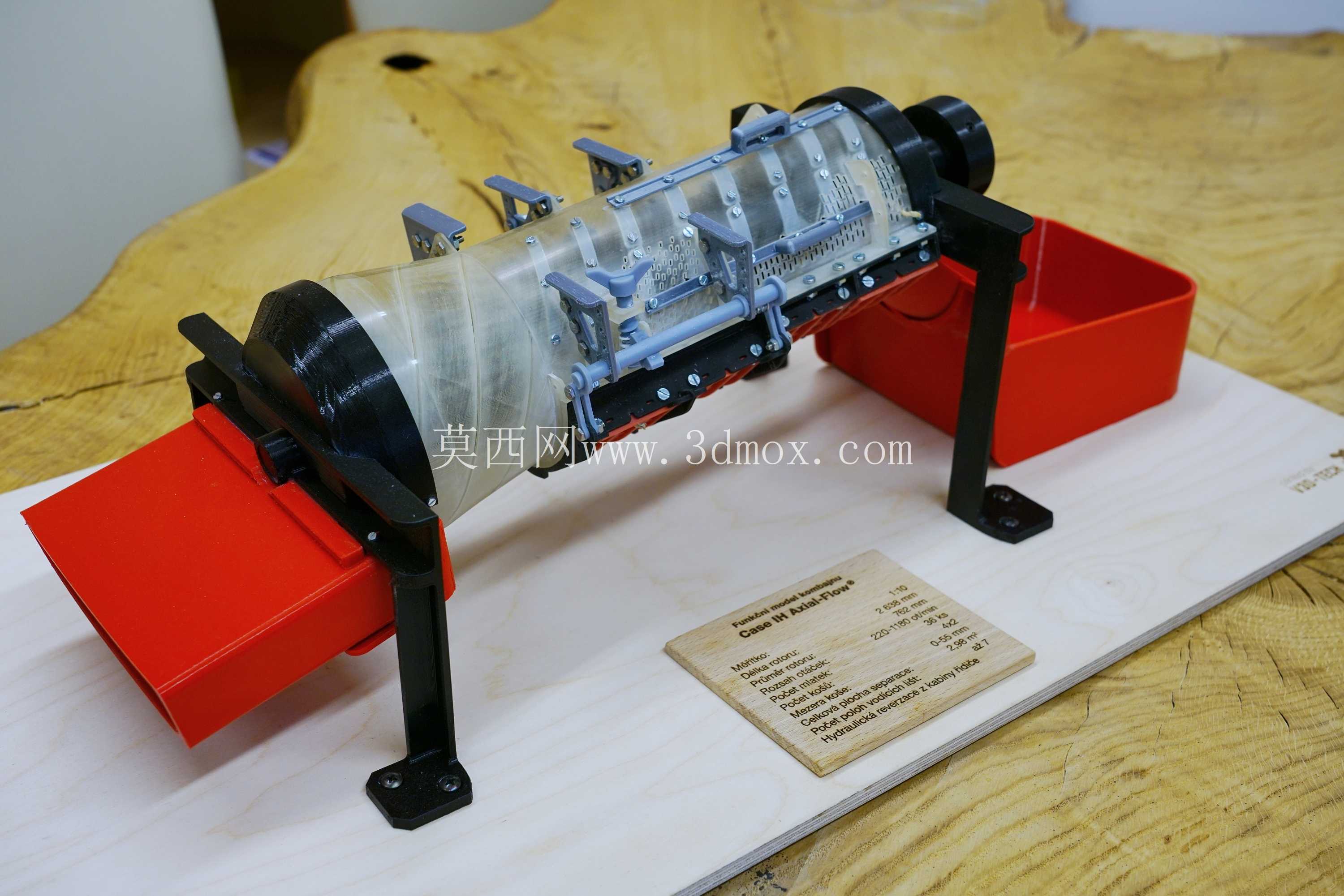

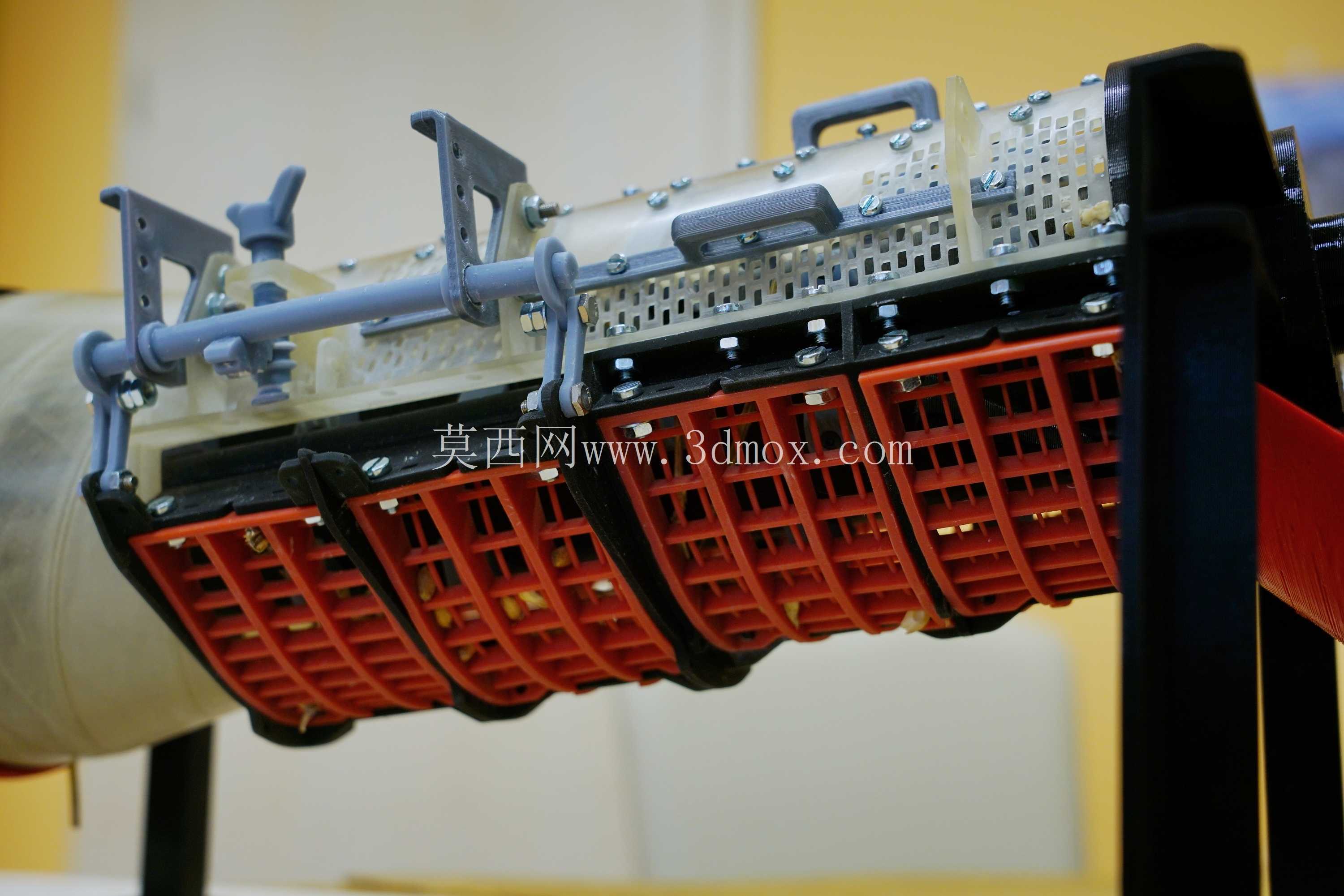

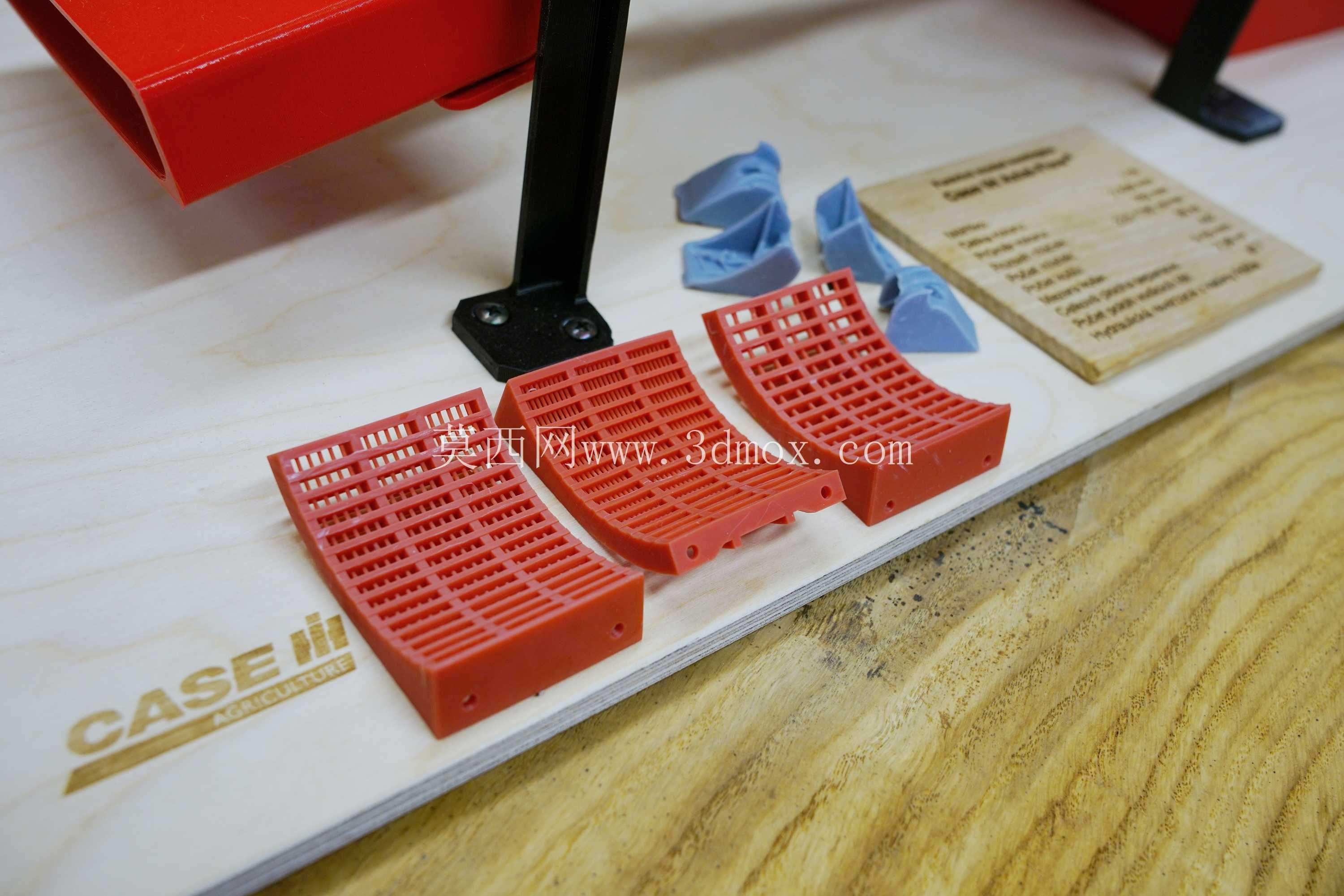

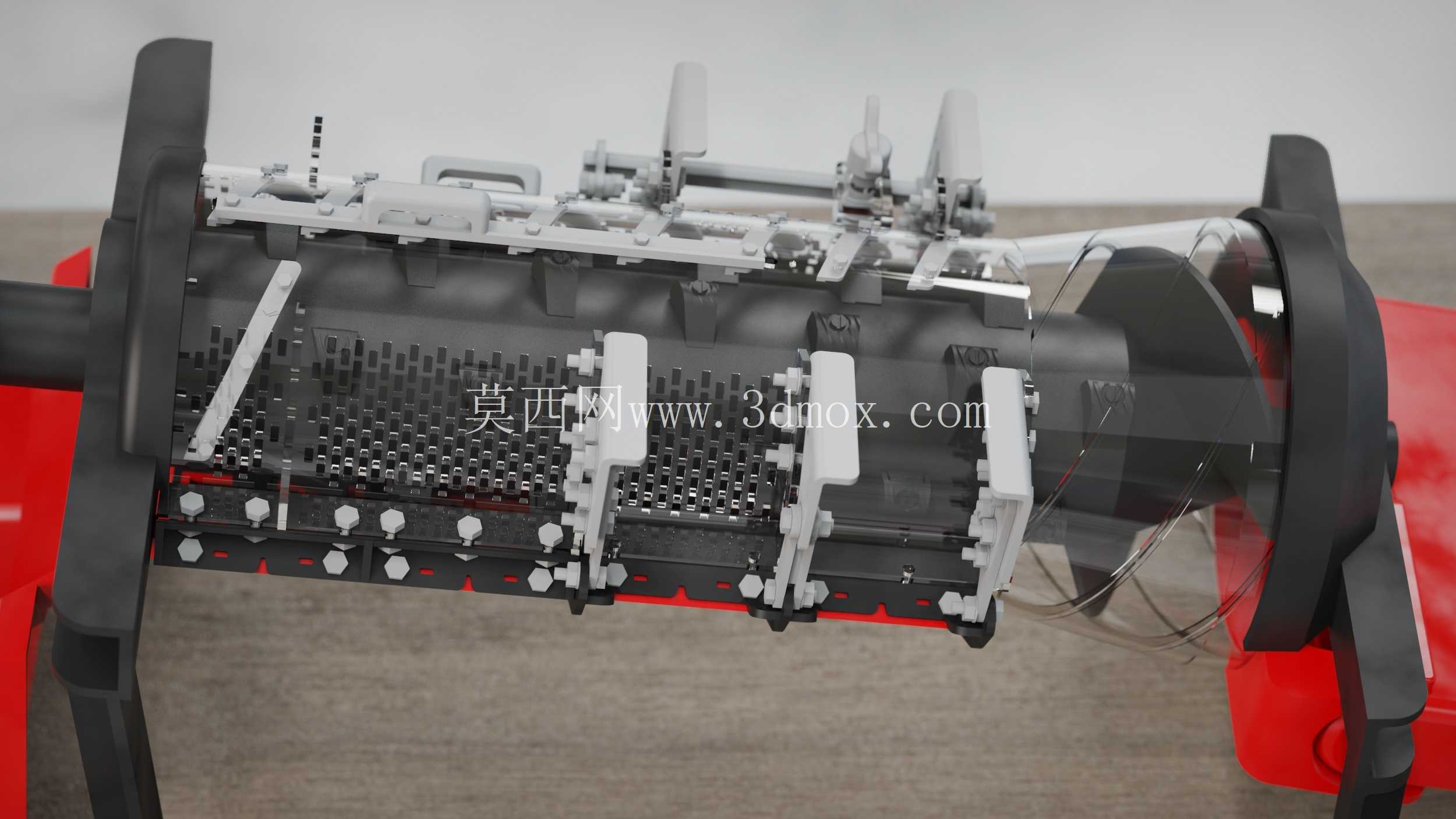

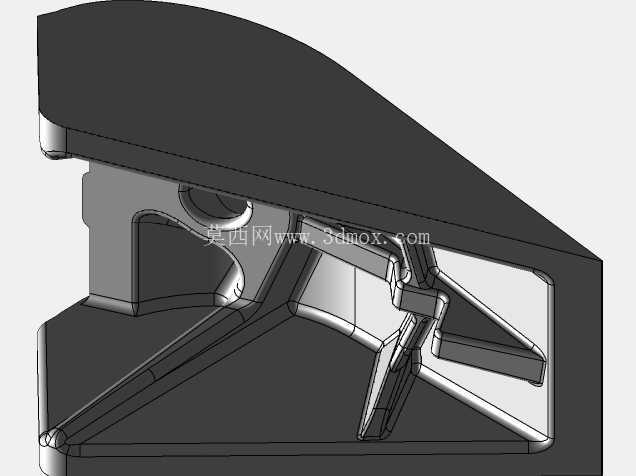

从结构设计思路来看，这套演示模型没有照搬整机的复杂底盘、割台、粮仓等外围部件，而是把核心的脱粒滚筒、凹板筛、导流盖板、籽粒输送通道、杂余排出结构做了等比例缩放还原，整体外轮廓尺寸控制在60x24x19cm的范围内，刚好适配桌面级展示与3D打印制作的安装边界，不需要额外的大尺寸支撑结构就能完成组装。模型特意将上部导流盖板做了透明化处理，能直观观察到滚筒表面的纹杆、钉齿排布，以及凹板筛的栅格间隙设计——这些参数直接决定了脱粒过程中籽粒的透筛效率与茎秆的破碎程度，实际设备设计中，针对不同作物的脱粒特性，会调整钉齿的安装角度、凹板筛的间隙大小，以及滚筒的转速区间，这套演示结构也预留了可替换的凹板筛安装位，能模拟不同工艺参数下的脱粒分离效果。

在实际农业生产场景中，轴流式联合收割机的作业效率直接影响农忙时段的收获窗口期，传统切流脱粒装置因为脱粒行程短，往往需要搭配多组分离清选结构才能达到作业要求，整机结构冗长，转弯半径大，在小面积地块作业时灵活性不足；而轴流结构将脱粒与分离功能集成在同一滚筒腔体内，缩短了整机的纵向尺寸，同时能减少籽粒在脱粒腔内的反复击打，降低破碎率，对于种子粮收获这类对籽粒完整性要求高的作业场景，这类结构的优势尤为明显。这套演示模型在结构设计上，还还原了滚筒两端的支撑轴承座、传动连接位，以及下部的籽粒收集槽、茎秆排出导向结构，转动侧部的手摇手柄就能模拟滚筒转动时，作物从进料口进入后，沿轴向螺旋推进过程中，籽粒透过凹板筛落入收集槽，长茎秆从尾部排出的完整作业流程，能直观展示轴流脱粒的核心工作原理，不管是用于农机设计的方案论证，还是面向从业人员的结构原理教学，都能提供直观的结构参考。

从安装适配的角度来看，这套结构的所有部件都做了装配间隙的适配优化，支撑脚的高度统一，安装底板做了定位槽设计，组装时不需要额外调整水平度就能保证滚筒转动顺畅，不会出现卡滞问题；两个红色的收集槽分别对应籽粒收集与杂余排出的位置，和实际设备的物料流向完全一致，进料口的导向结构角度也参考了实际整机的喂入角度，能保证模拟作业时物料的输送路径和真实工况匹配。不同于单纯的外观展示模型，这套结构在设计时优先保证了功能演示的准确性，所有内部的导流板角度、钉齿排布密度、凹板筛的开孔率，都参考了量产机型的实际参数做等比例缩放，不会出现结构原理上的偏差，对于从事农机结构设计的工程师来说，可以通过这套模型快速验证轴流脱粒腔的物料流向逻辑，调整内部结构参数时也能更直观地观察到改动对作业流程的影响，减少前期方案设计阶段的验证成本。
