多关节可动仿生人形机械结构设计

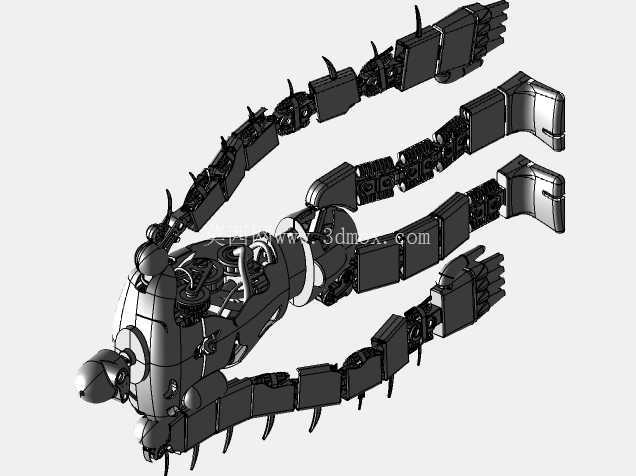

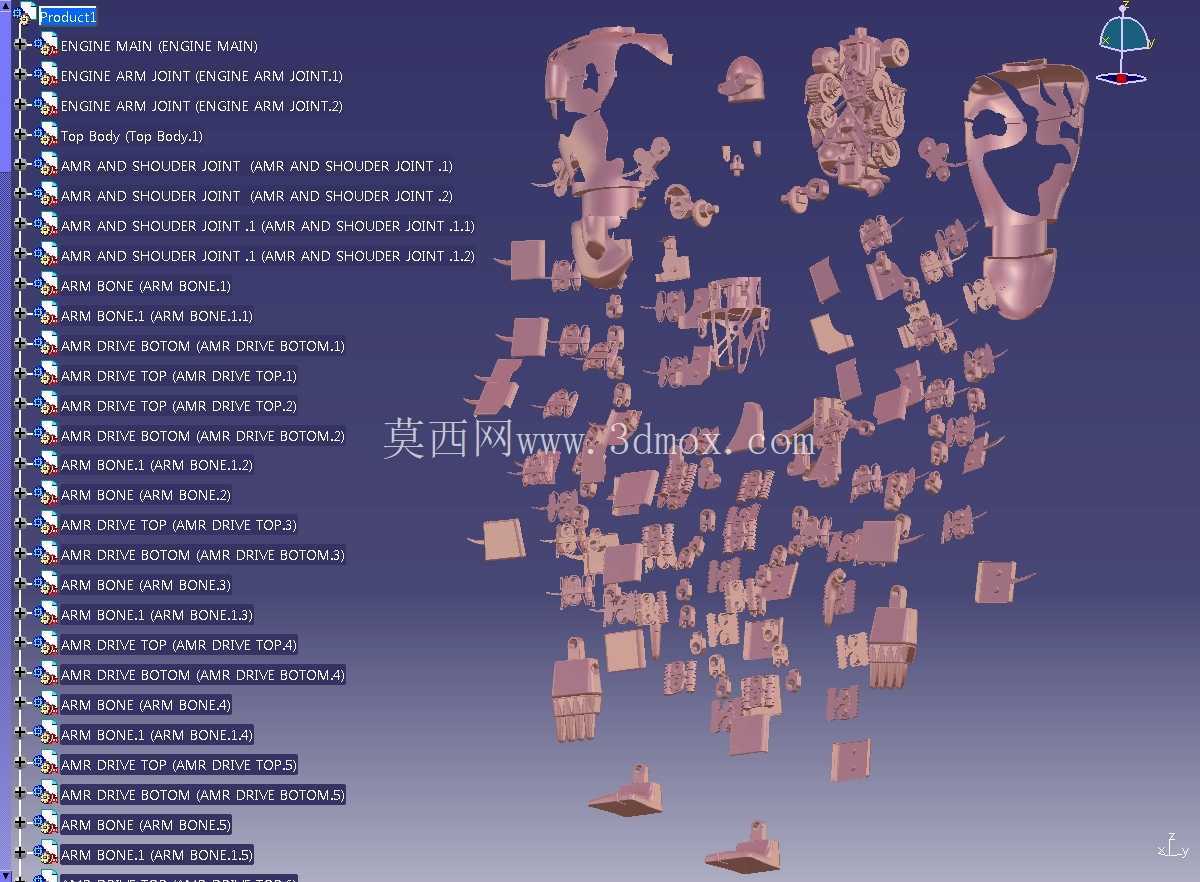

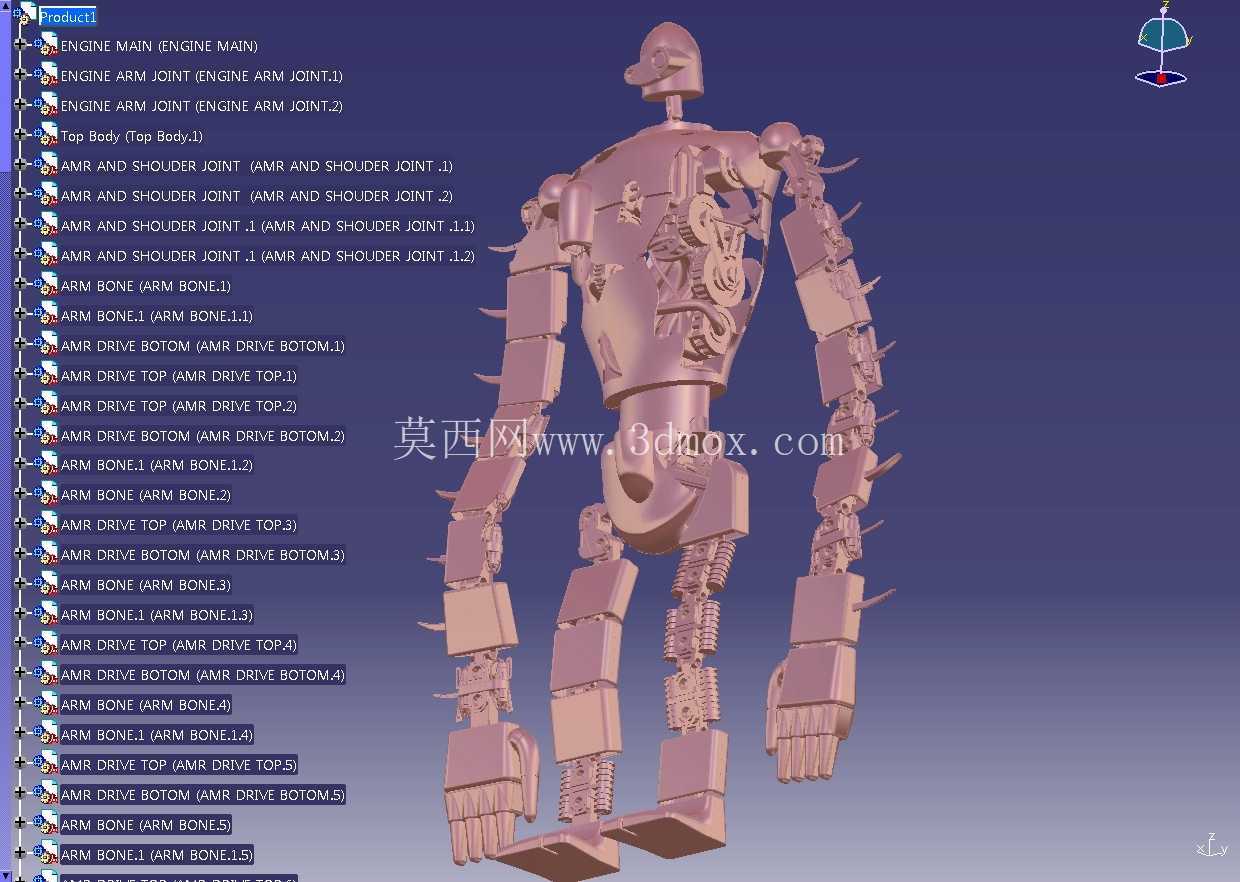

　　这套仿生人形机械结构，从设计之初就瞄准了创意展示、科普教具以及3D打印定制摆件的应用场景，区别于工业场景下重载、高精度定位的工业机器人，它的核心设计逻辑是还原类人形态的肢体运动逻辑，同时兼顾装配可行性与结构展示性。从结构分层来看，整个躯体采用模块化拆分思路，将躯干、肩部、大臂、小臂、手部、大腿、小腿、足部拆分为独立的装配单元，每个关节处都预留了铰接转动的配合间隙，没有采用一体化打印的整身结构，目的就是让每个肢体段都能实现类人肢体的活动角度，比如肩部关节预留了三个方向的转动自由度，可实现抬臂、摆臂、转臂的动作，肘部关节设置了屈伸的限位结构，避免转动角度超出类人肢体的合理范围出现结构穿模，腕部则保留了小角度的摆动空间，手指段也做了分节铰接设计，可实现简单的抓握姿态调整。

　　在零件配合的设计上，所有铰接孔位都预留了适合3D打印工艺的装配公差，考虑到FDM打印的层纹误差以及光敏树脂打印的收缩率，孔轴配合采用了间隙配合的公差带，不需要额外做打磨处理就能完成组装，每个零件的壁厚都控制在1.5mm以上，避免打印过程中出现薄壁翘曲、断裂的问题，同时在躯干内部预留了足够的空腔，如果后续需要加装微型舵机、控制板以及供电模块，不需要对原有结构做大规模修改，就能将静态展示模型改装为可动的电动演示装置。

　　从安装边界来看，整个人形结构站立状态下的足底支撑面做了加宽处理，重心落在双足支撑的多边形范围内，静态放置时不需要额外的支撑支架就能保持稳定站立，不会因为肢体姿态调整出现重心偏移倾倒的问题；肩部外展到最大角度时，整体横向宽度不会超过肩宽的1.8倍，摆放时不需要预留过大的周边空间，适合放在桌面展柜、科普展台作为展示件使用。在结构细节的处理上，肢体外侧没有做封闭的蒙皮设计，而是将内部的连杆、铰接结构直接外露，一方面是还原机械结构的工业质感，另一方面也方便装配时观察内部的配合状态，出现卡滞问题时可以直接调整对应的铰接零件，不需要拆解外层蒙皮；每个肢体段的连接位置都设置了定位止口，组装时不需要反复调整对位，顺着止口方向就能将相邻零件装配到位，降低了整体的装配难度。

　　这套结构除了作为创意展示摆件之外，也可以作为机械原理教学的演示教具，通过实际的装配过程，帮助初学者理解多关节串联结构的自由度设计、铰接配合的公差选择、模块化装配的设计思路，也能作为3D打印爱好者的组装练习项目，所有零件都可以通过桌面级3D打印机制作，不需要工业级的加工设备就能完成整机组装。在关节阻尼的设计上，铰接位置的配合面做了细微的粗糙度处理，组装完成后关节可以保持在调整后的姿态，不会因为自身重量出现垂落、移位的问题，调整肢体姿态时只需要施加很小的力就能转动关节，既保证了姿态调整的便利性，也能维持调整后的展示效果。
