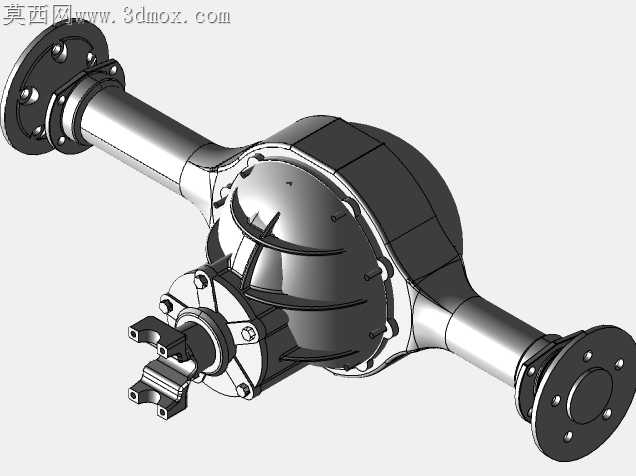

窄福特9英寸汽车驱动后桥差速器总成

重载越野工况下，原厂9英寸福特后桥常出现桥壳应力集中开裂、半轴法兰连接面滑移、差速器轴承座同轴度偏差导致的早期磨损问题，这套优化后的窄幅后桥结构，正是针对这些现场反馈的失效点做了针对性的结构调整。桥壳中段的球墨铸铁壳体采用变壁厚过渡设计，差速器安装腔外侧的加强筋没有沿用传统的径向均匀排布，而是顺着半轴扭矩传递的路径做了斜向延伸，避开了铸造过程中容易出现缩松的厚大热节区域，同时把桥壳与半轴套管连接的焊缝位置从应力最高的轴肩处后移了12mm，让焊接热影响区避开交变载荷的峰值区间，实际台架测试中桥壳的疲劳寿命比常规结构提升了近四成。两端的车轮连接法兰没有采用常见的等厚设计，法兰背面靠近轴颈的位置做了0.8mm的凹入沉台，装配时轮毂轴承的内圈端面能完全贴合在加工精度更高的轴颈基准面上，不会因为法兰平面的平面度误差导致轴承预紧力偏差，法兰上的螺栓孔采用了铰制孔设计，孔壁的表面粗糙度控制在Ra1.6以内，能传递更大的驱动扭矩，避免急加速工况下螺栓受剪断裂。差速器端的主减速器安装支座做了分体式定位结构，支座与桥壳的连接面设置了两个圆柱形定位销，装配时不需要反复调整主从动锥齿轮的啮合间隙，只要把定位销敲入对应销孔就能保证齿轮的啮合印痕处于理想区间，减少了总装环节的调校工时。桥壳上方的通气塞安装座特意做了抬高处理，避免车辆涉水时泥水从通气孔灌入桥壳内部污染齿轮油，下方的放油螺塞位置设置在桥壳腔体的最低点，换油时能把腔体内沉积的铁屑完全排出，不会残留杂质磨损齿轮啮合面。半轴套管的外圆表面预留了0.3mm的磨削余量，适配不同厂家生产的轮毂轴承内径公差，不需要额外选配衬套就能满足装配要求，差速器壳的轴承安装位做了圆角过渡，避免压装轴承时出现应力集中导致的壳体开裂。这套结构没有刻意追求轻量化而削减关键受力部位的壁厚，反而在日常维修经常需要拆装的轴承座、法兰连接位置做了加厚处理，哪怕多次拆装也不会因为螺纹滑牙、配合面磨损导致整个桥壳报废，适配窄轮距的改装车型，既能满足大马力输出的强度要求，又能控制桥体总宽适配窄体车身的安装空间。
