实验型电动太阳能双翼飞行器概念结构

　　这款实验构型的电动双翼飞行器，核心定位是面向低空低速科研验证场景的测试载体，可用于小型新能源航空动力匹配测试、非常规翼型气动特性验证、分布式电推进系统地面及低空试验等场景，区别于常规固定翼无人机的布局设计，整体采用翼身融合的钝头流线构型，能够在低速飞行状态下获得更高的升阻比，同时降低机身结构的迎风阻力。从结构设计逻辑来看，整机没有采用传统固定翼的外置平尾与垂尾结构，而是将控制面集成在融合式翼身的后缘区域，既减少了外露结构带来的气动干扰，也能降低整机的结构重量，提升有效载荷占比。

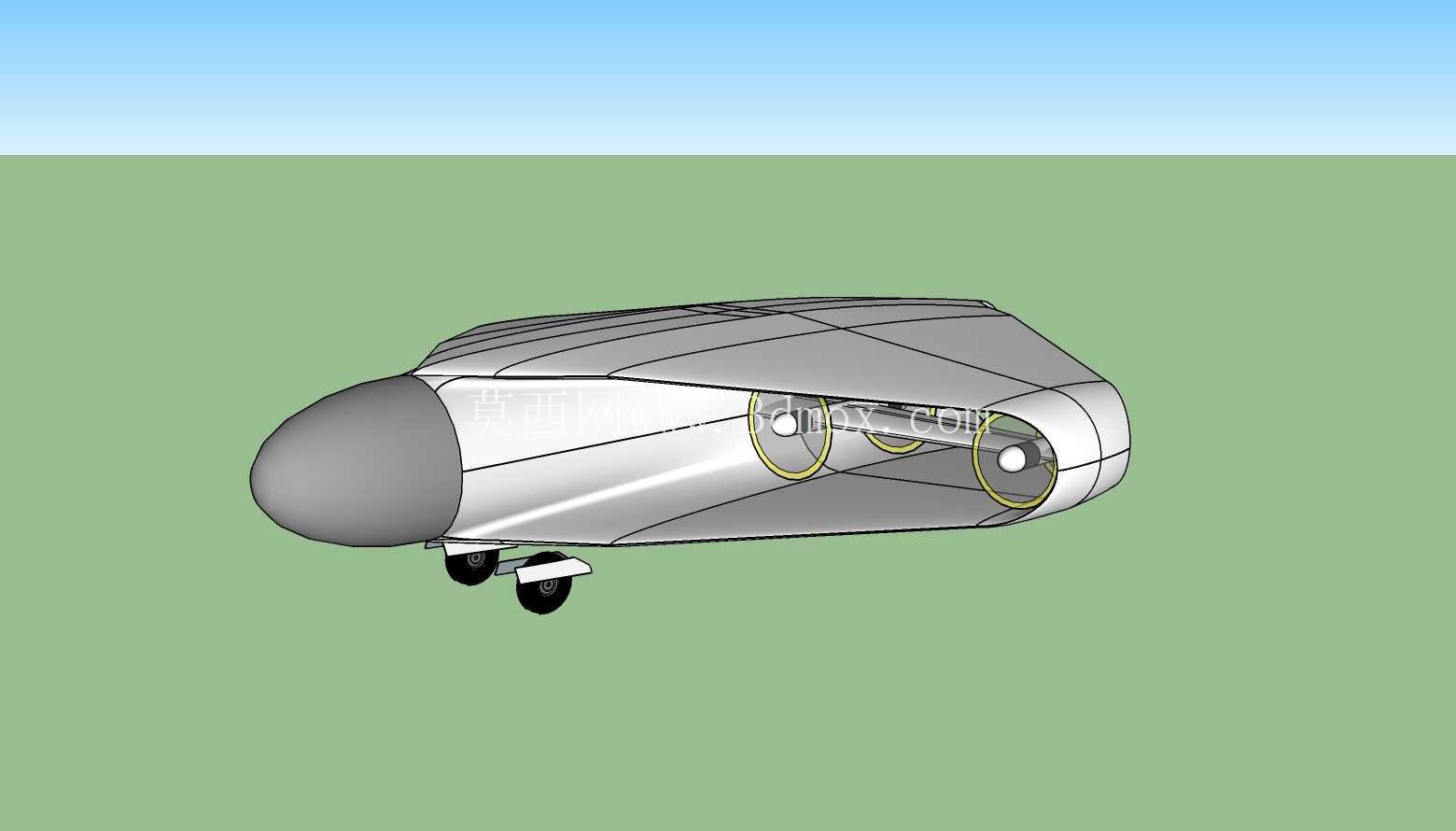

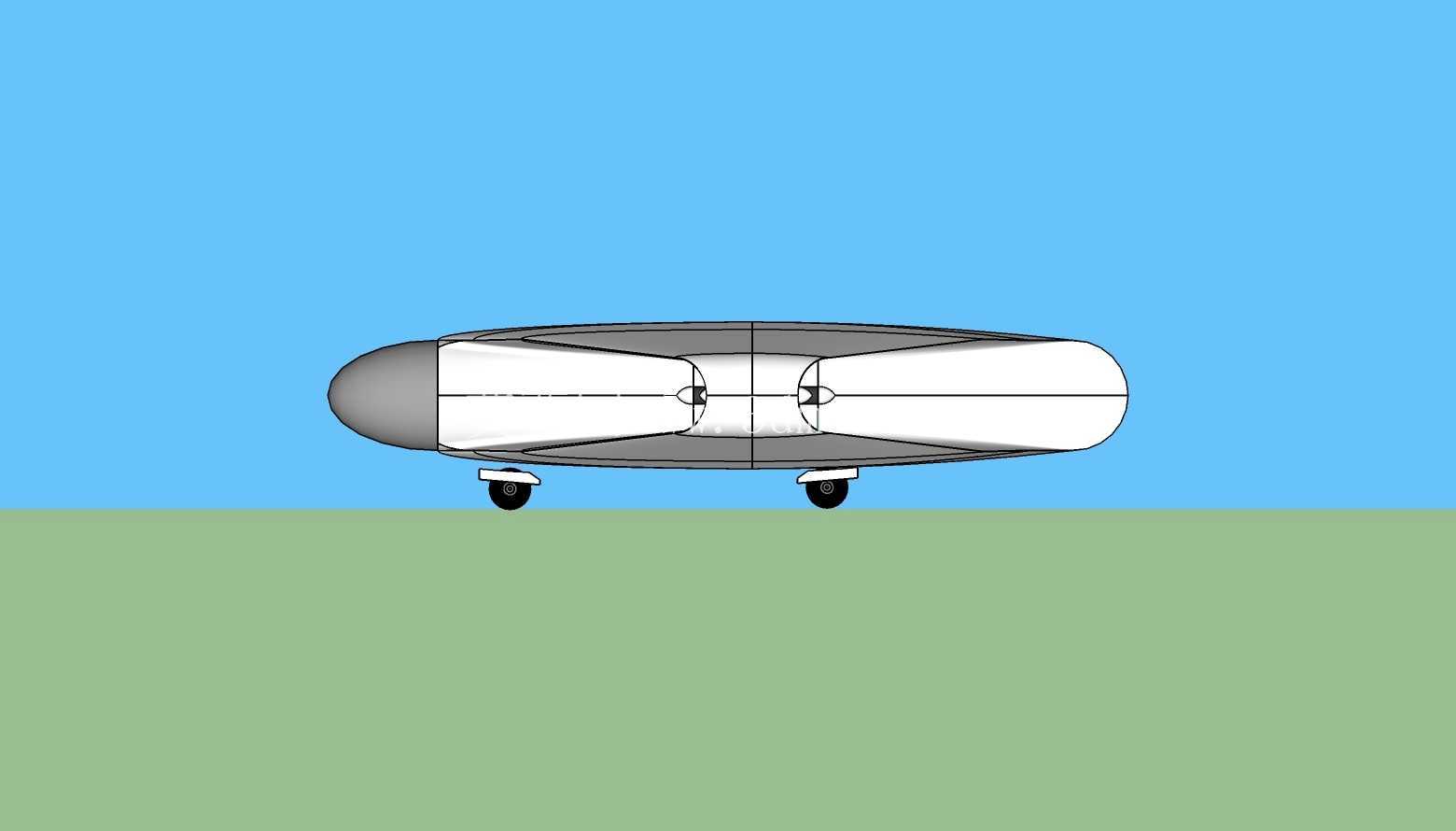

　　动力系统采用双发分布式布局，两台动力单元对称布置在翼身中部的两侧舱位，动力输出轴线与机身水平轴线保持平行，配合前三点式起落架布局，能够在平整的硬化路面完成短距起降，甚至在动力匹配到位后实现垂直起降功能，适配更多无正规跑道的野外试验场景。起落架部分采用轻量化的轮式结构，前起落架为单轮转向结构，主起落架为双轮承重结构，起落架与机身的连接点设置在翼身下部的加强肋位置，能够承受起降过程中的冲击载荷，同时预留了起落架收放的结构安装空间，后续迭代版本可根据飞行速度需求加装收放机构，进一步降低巡航阶段的寄生阻力。机身头部采用钝圆构型的整流罩设计，内部可搭载试验用的航电设备、传感器载荷以及动力电池组，头部整流罩与主翼身采用快拆式连接结构，方便试验过程中快速更换内部搭载的测试设备，调整重心位置适配不同的试验工况。翼身部分的曲面采用连续顺滑的NURBS曲面构建，整个外表面没有突兀的结构凸起，能够减少飞行过程中的紊流产生，双动力舱的整流罩与翼身曲面做了顺滑过渡处理，避免动力舱与翼身连接处出现气流分离的问题。

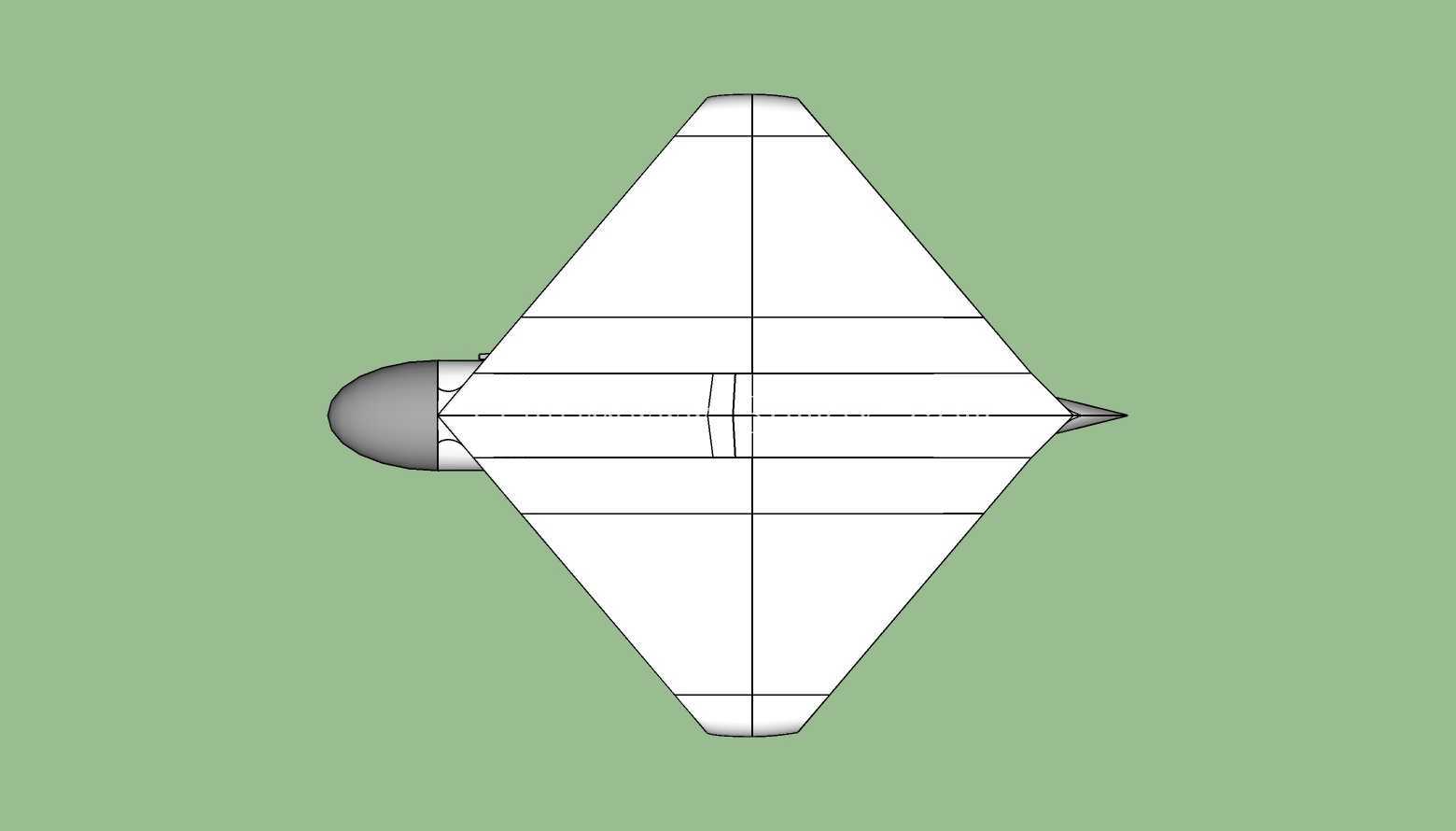

　　从安装边界来看，整机的横向翼展控制在小型试验飞行器的适配尺寸范围内，机身长度与翼展的比例经过初步气动优化，既保证了低速飞行时的纵向稳定性，也不会因为机身过长导致地面转运、存放时占用过多空间，机身下部的起落架最低点到翼身上表面的高度差，满足地面调试时人员站立操作的空间需求，不需要额外加高支撑台架就能完成动力系统调试、设备检修等操作。动力系统的供电链路预留了太阳能薄膜电池的铺设接口，整个翼身上表面的平整区域都可作为太阳能电池的铺设面，在日间飞行试验时可通过太阳能补能延长续航时间，验证新能源航空动力的能量补给逻辑。机身内部的结构框架采用隔框加纵梁的经典航空结构布局，隔框的位置根据内部设备的安装点位做了针对性调整，既能够为电池、航电、动力系统提供可靠的安装支点，也能通过拓扑优化去除非承重区域的多余材料，控制整机结构重量。控制舵面的作动器安装位预留了足够的安装空间，可适配不同规格的微型舵机，满足不同试验场景下的舵面控制力矩需求，舵面与主翼身的接缝处做了阶差控制设计，减少舵面偏转时的气动损失。

　　这款概念结构的设计核心，是为新能源低空飞行器的相关技术验证提供一个可快速迭代的基础载体，所有结构接口都采用通用化设计，研究人员可根据不同的试验需求，快速更换动力单元、调整翼面参数、搭载不同的测试载荷，不需要对整体机身结构做大的改动，能够大幅降低前期试验的结构加工成本与调试周期。在实际应用中，这类构型的飞行器成熟后，还可拓展用于低空环境监测、小范围区域的物资投送、近地航空测绘等场景，翼身融合的大内部空间能够容纳更多的任务载荷，相比常规布局的多旋翼无人机拥有更长的续航时间与更高的飞行效率，相比传统固定翼无人机又拥有更好的低速飞行性能与更短的起降距离，能够填补小型低空电动飞行器在低速长航时场景下的构型空白。
