四无刷电机钢筋混凝土RC越野底盘结构

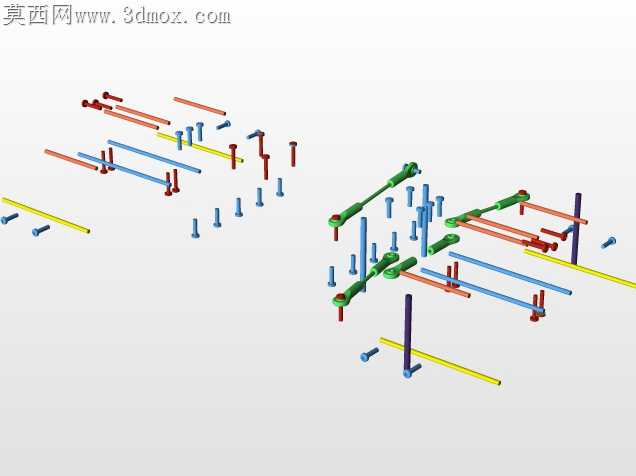

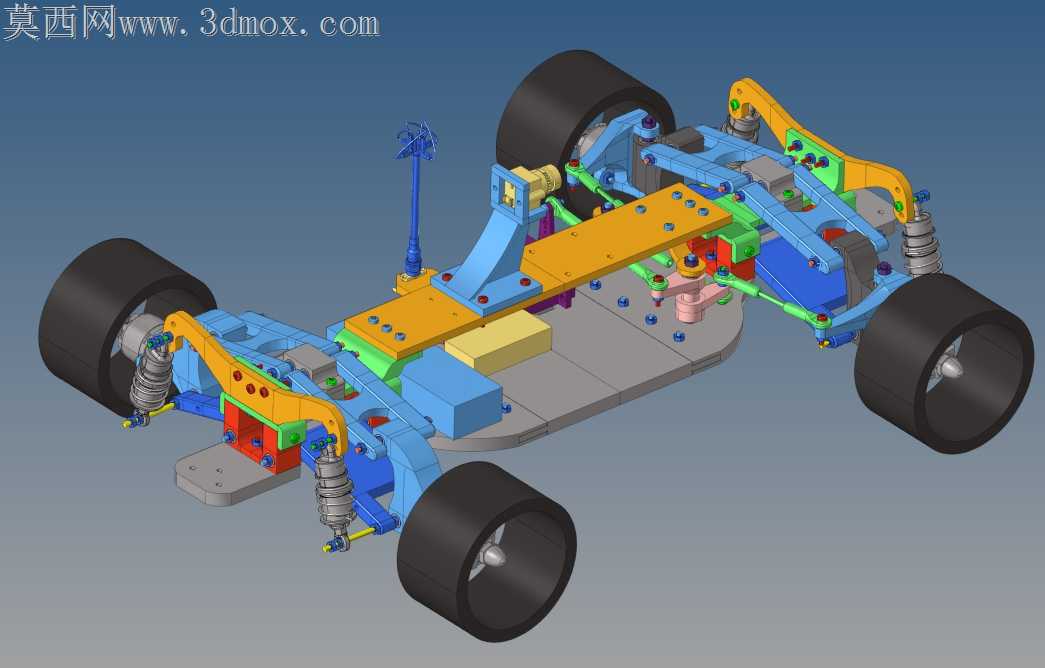

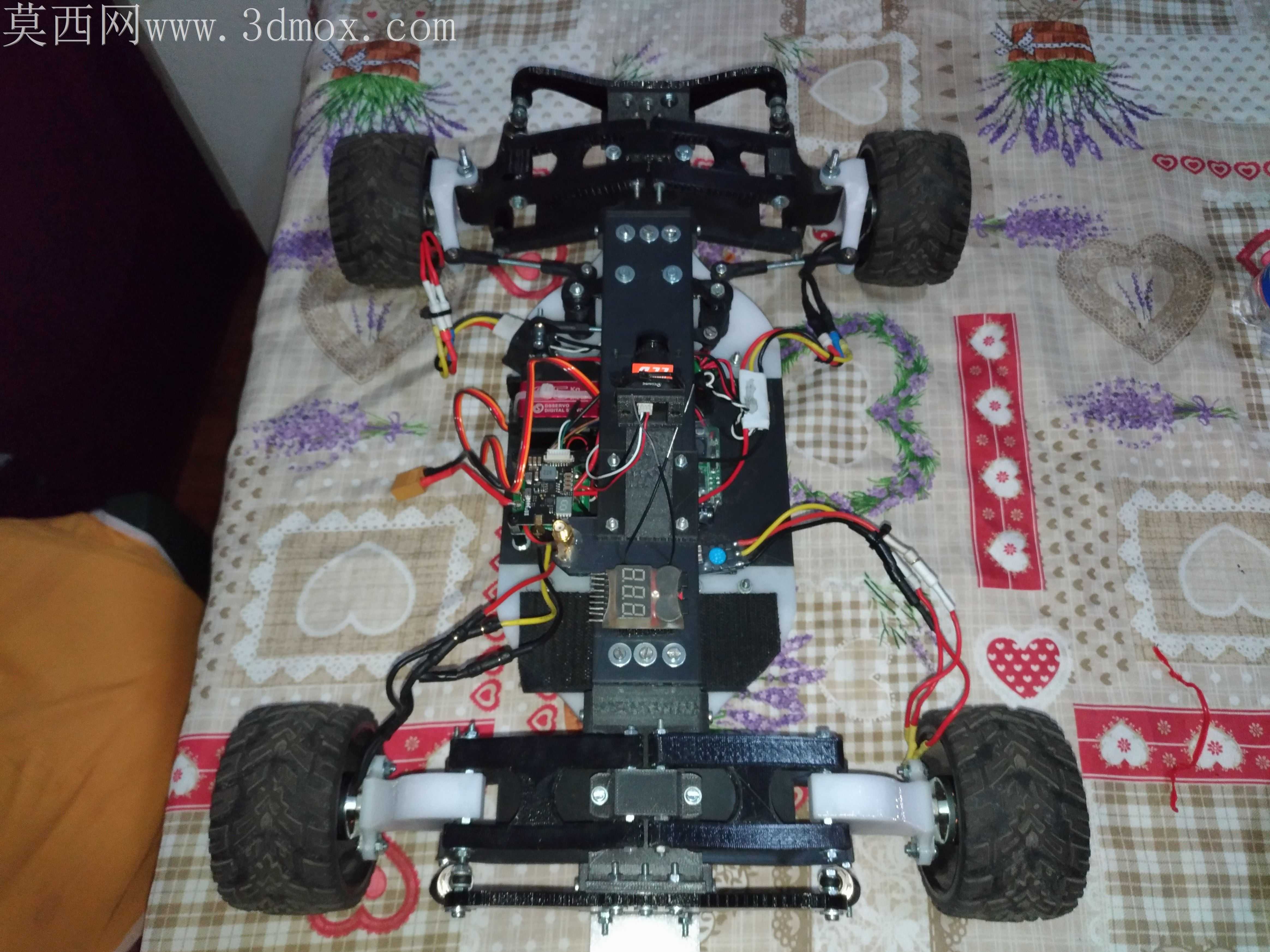

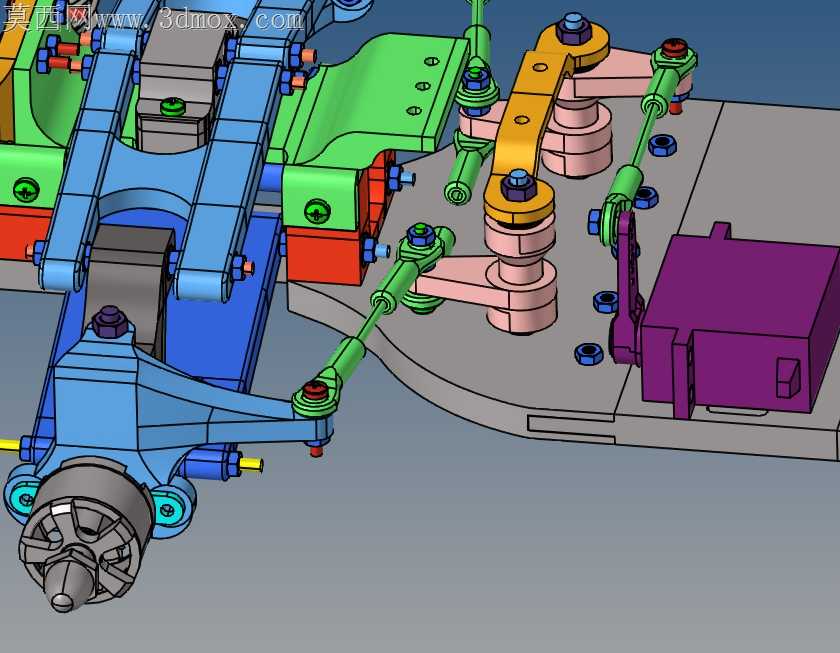

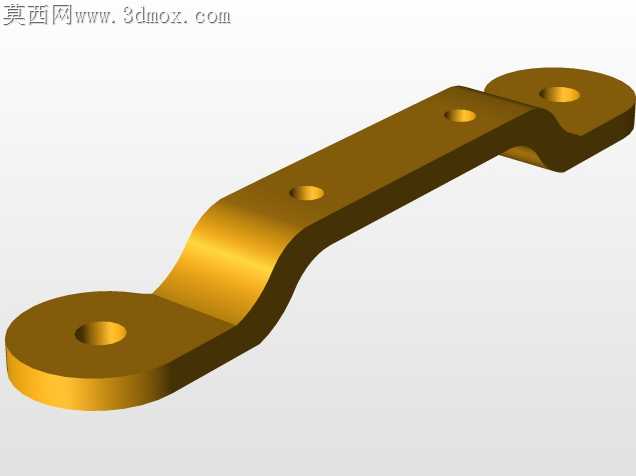

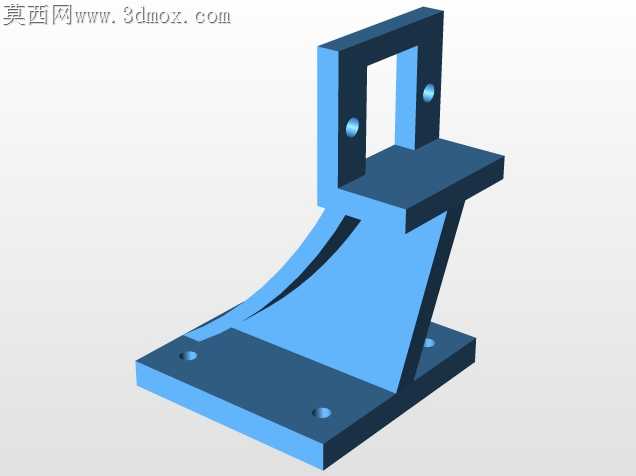

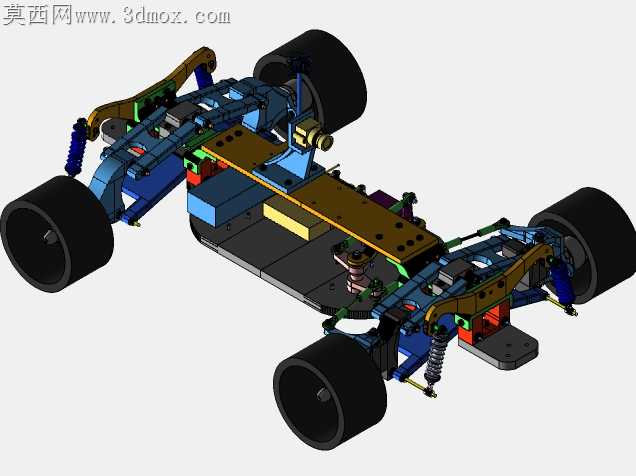

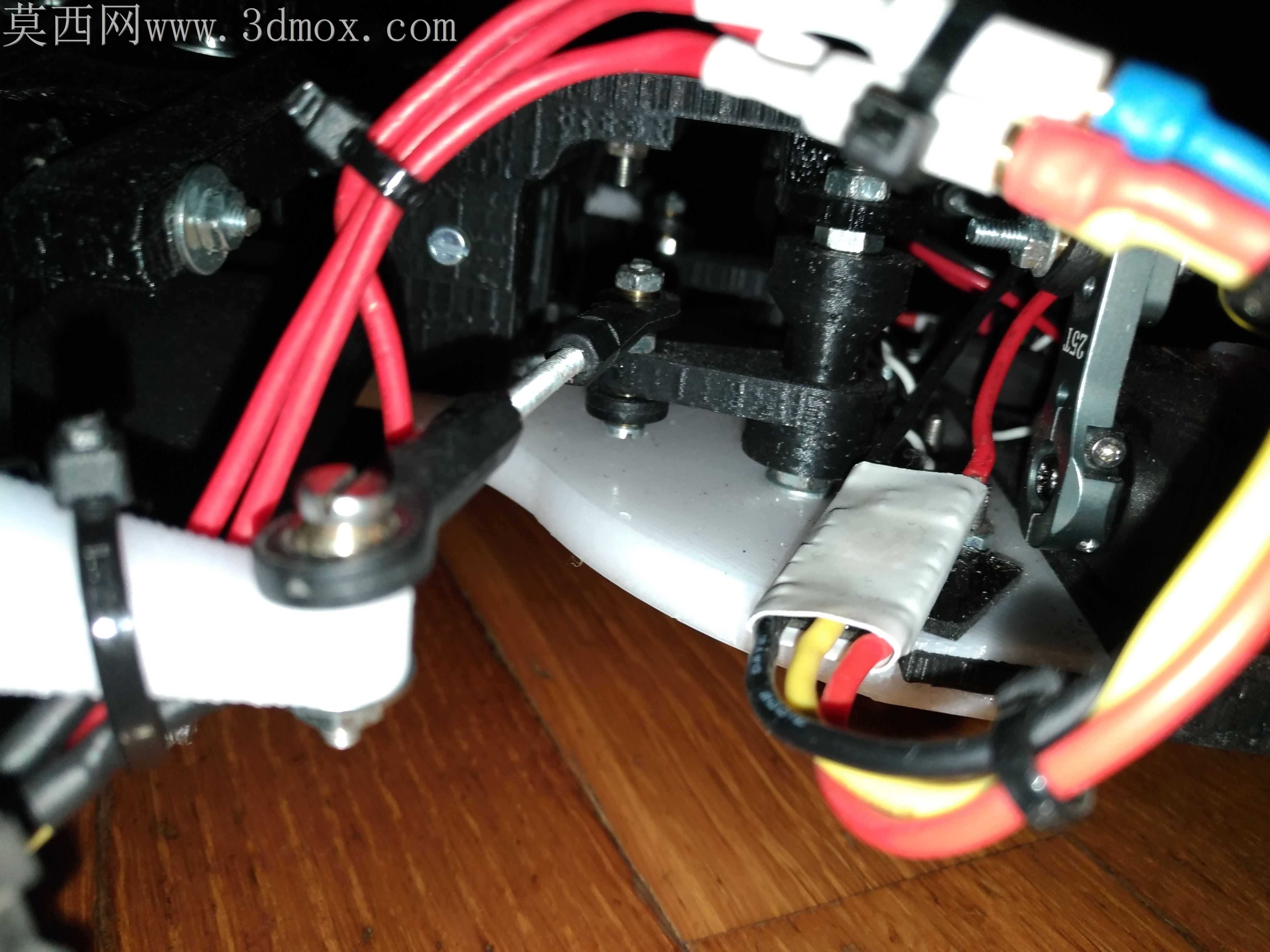

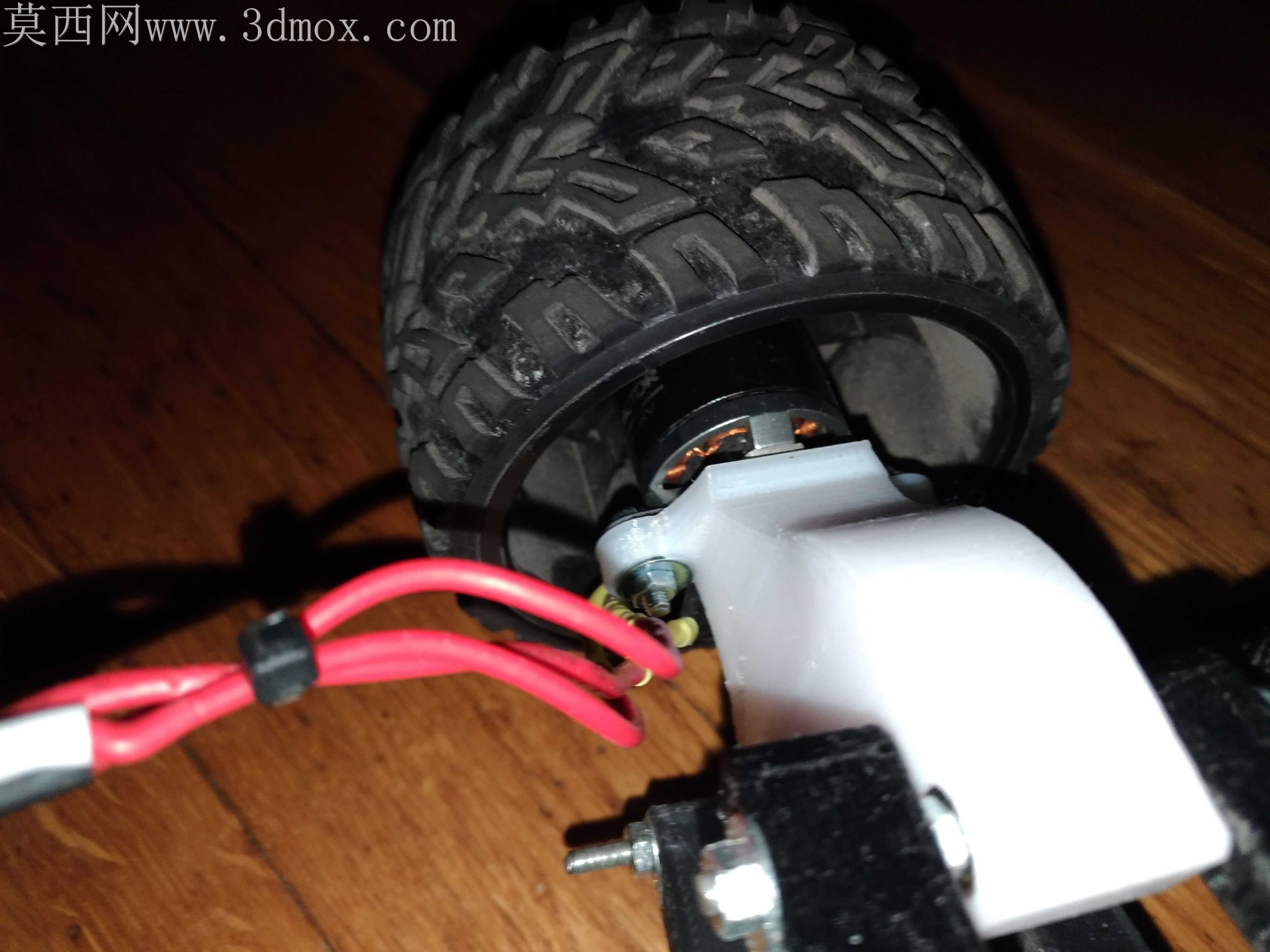

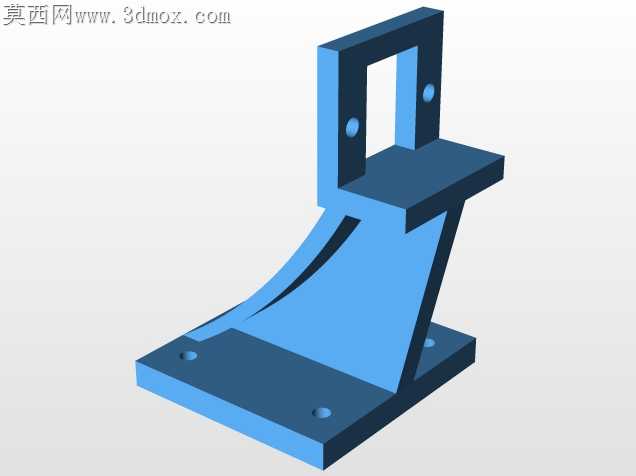

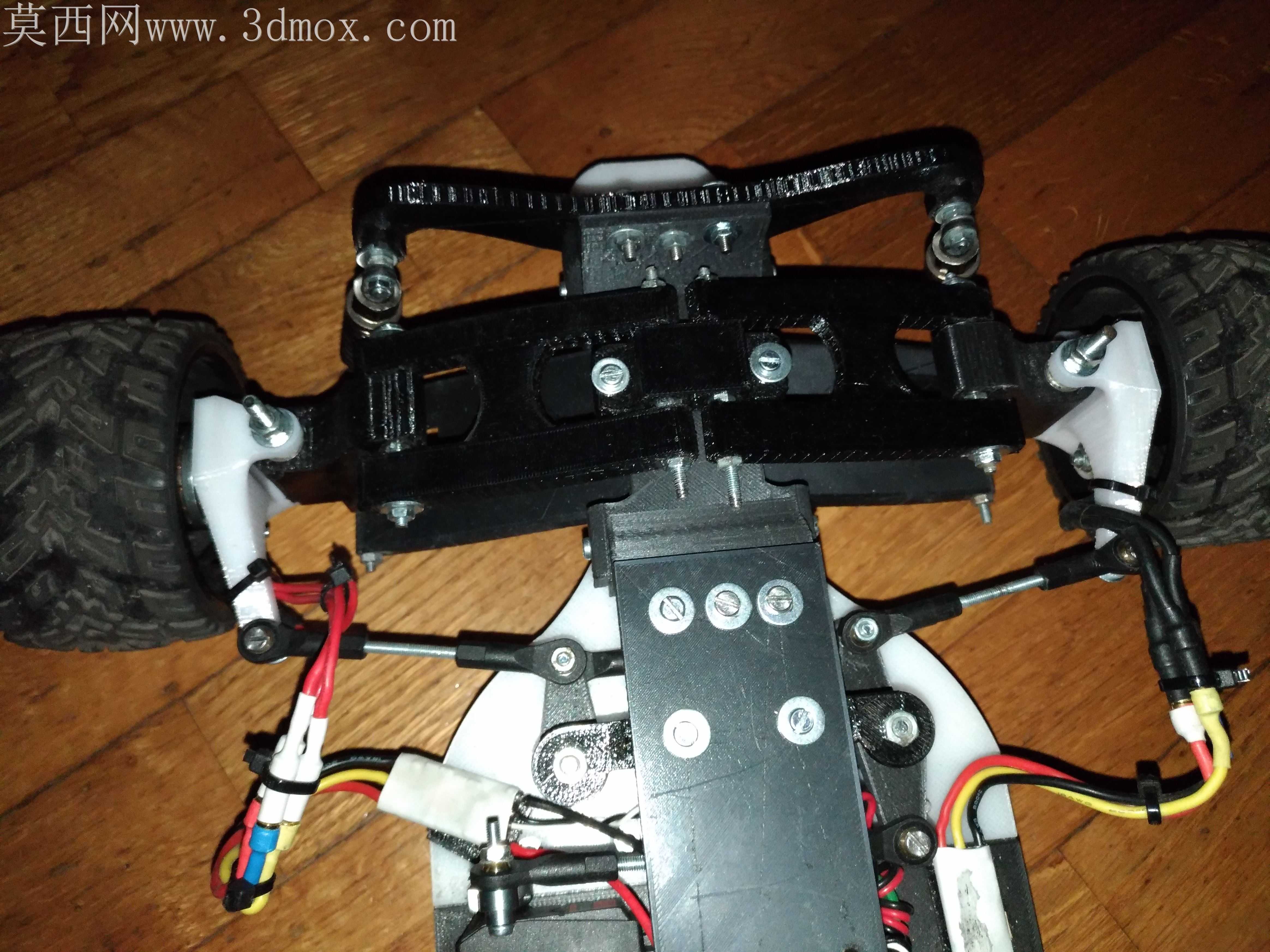

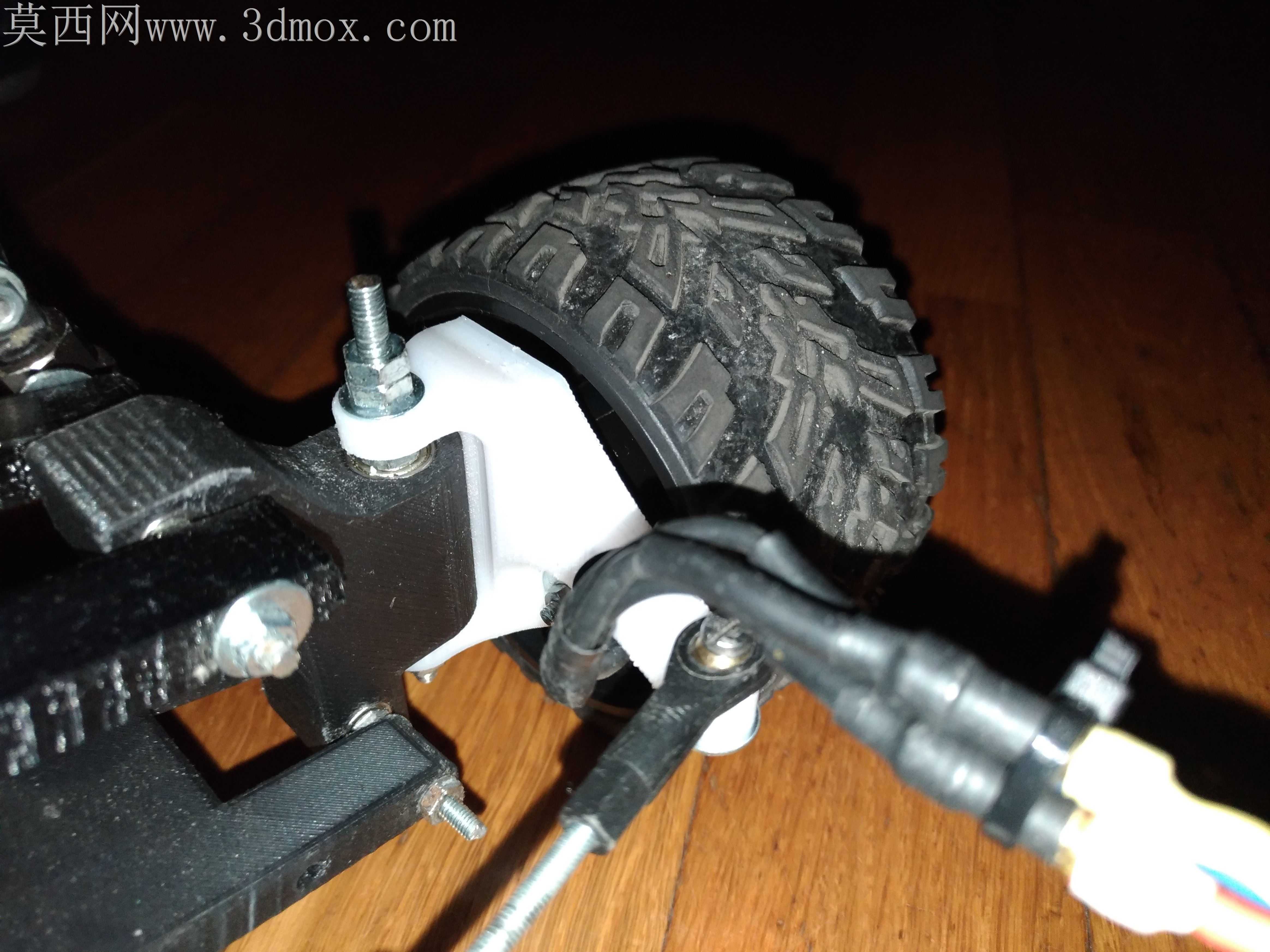

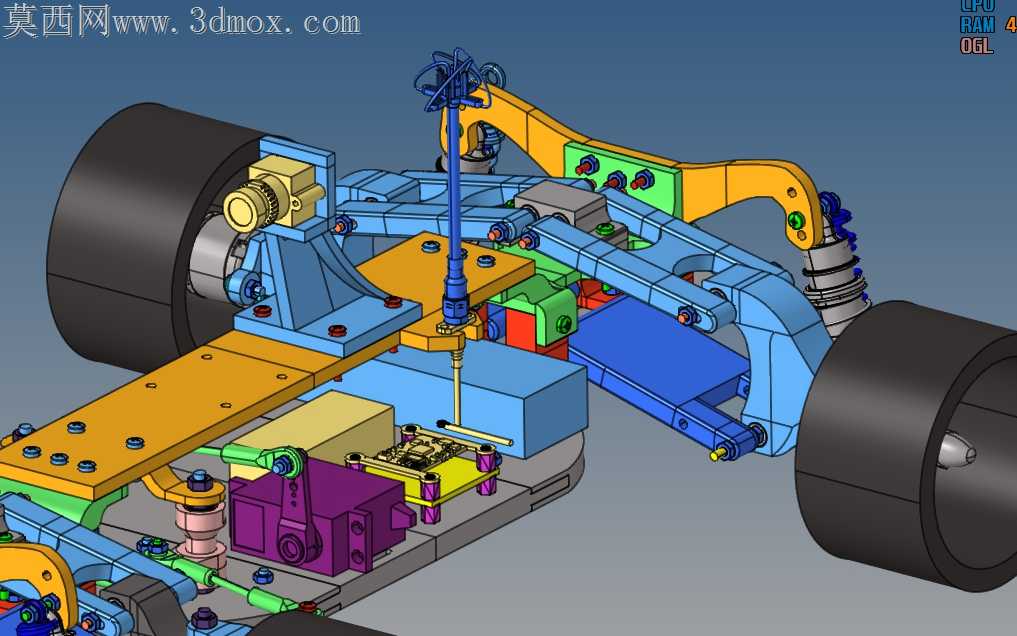

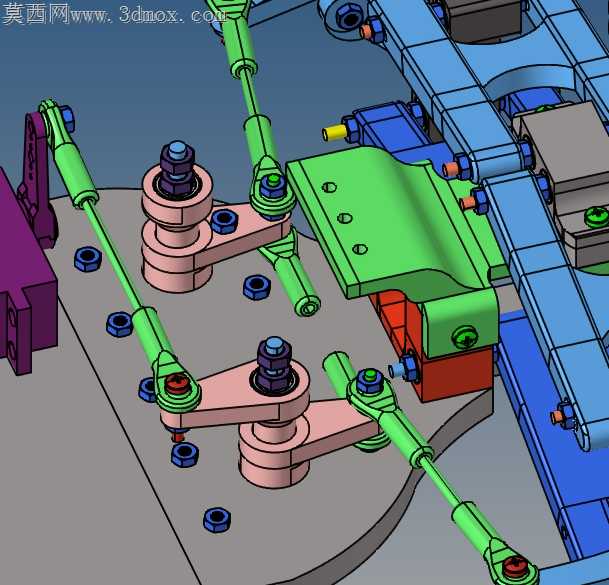

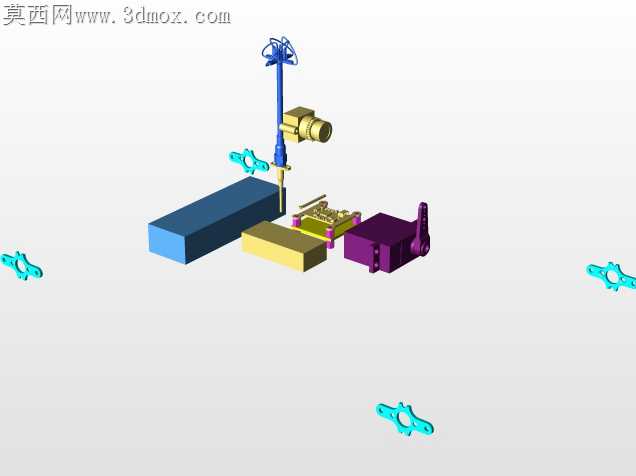

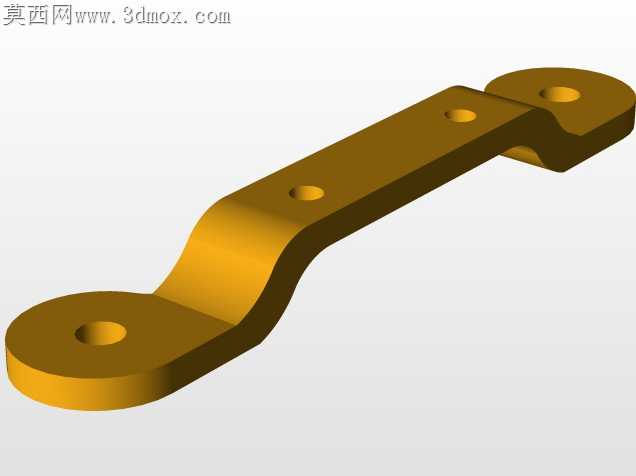

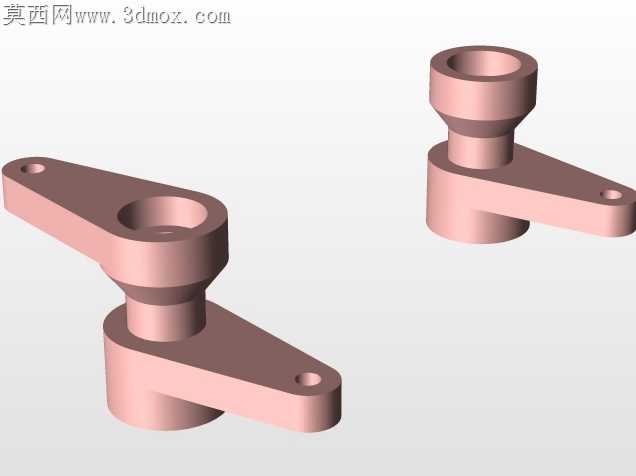

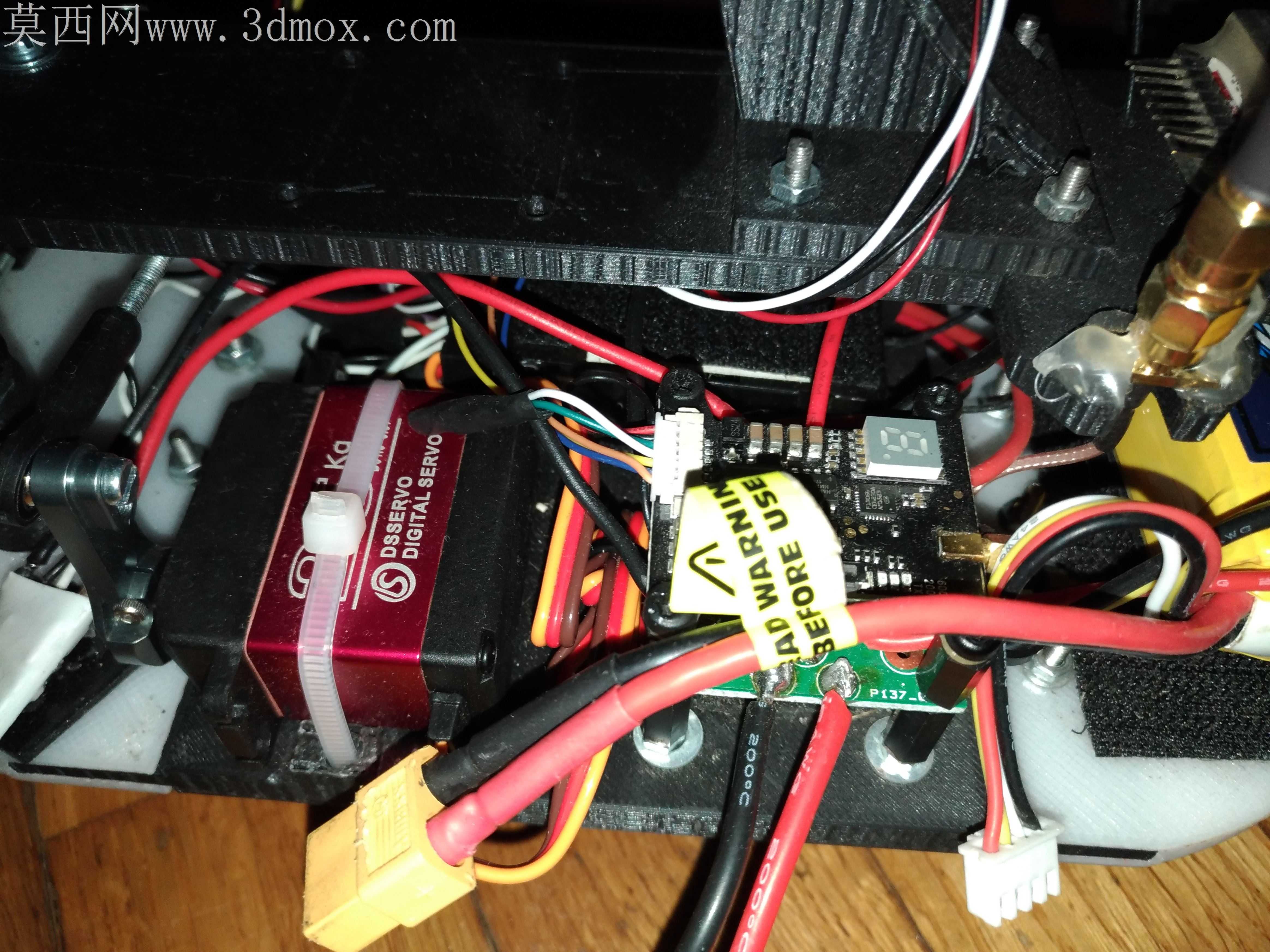

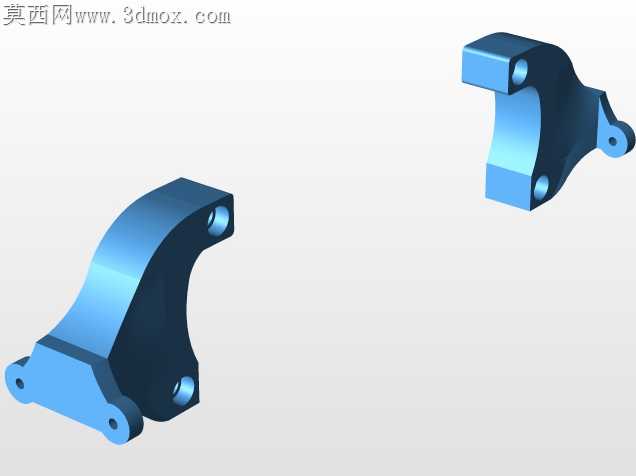

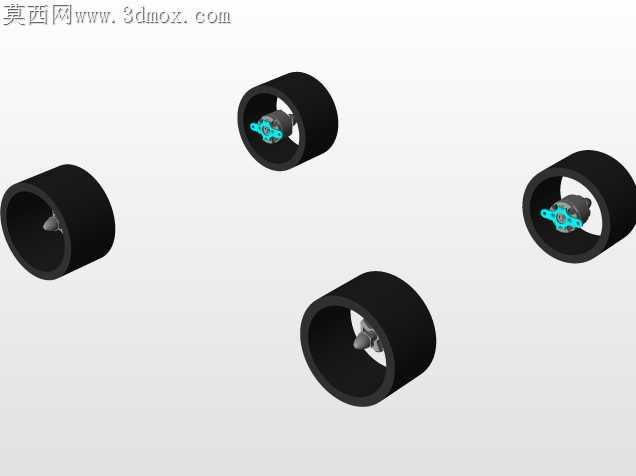

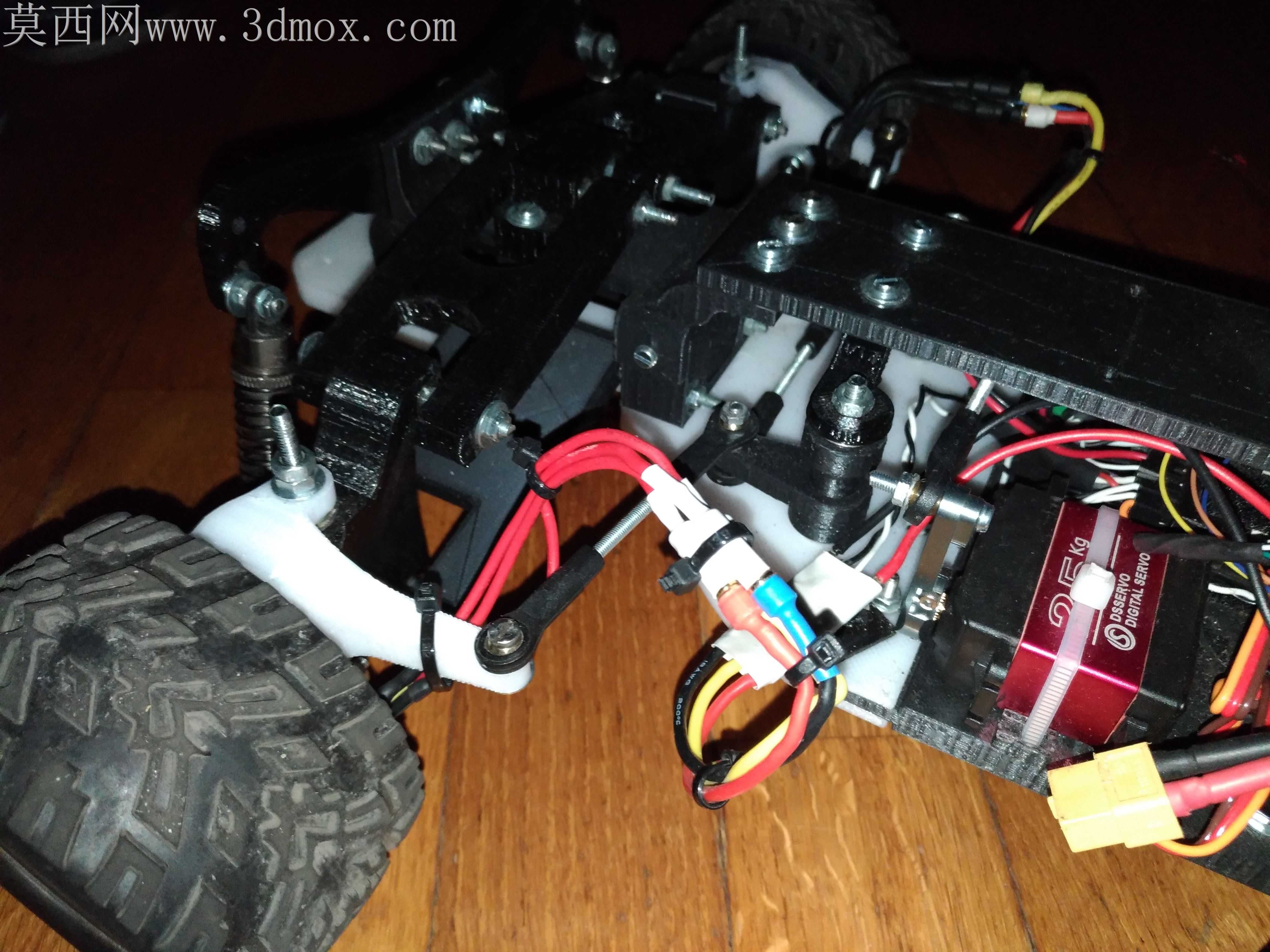

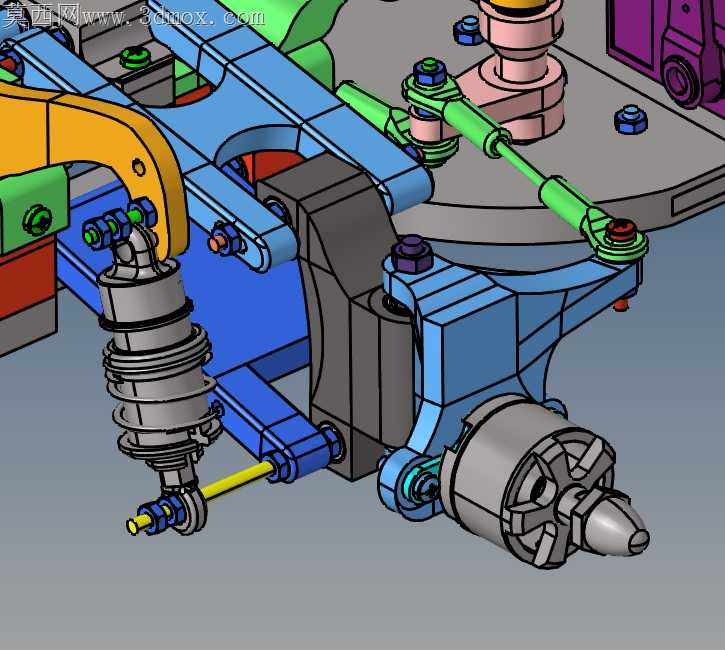

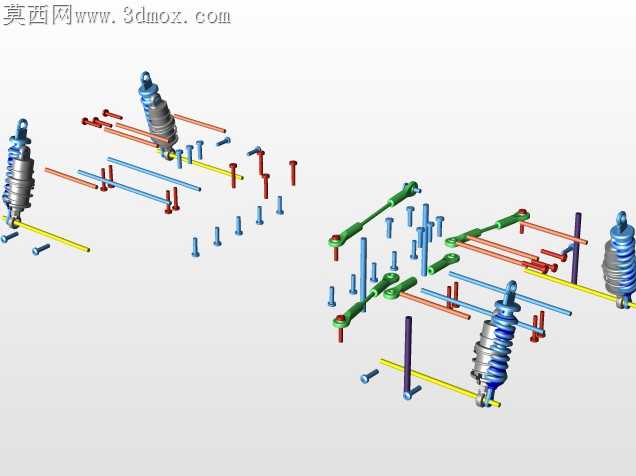

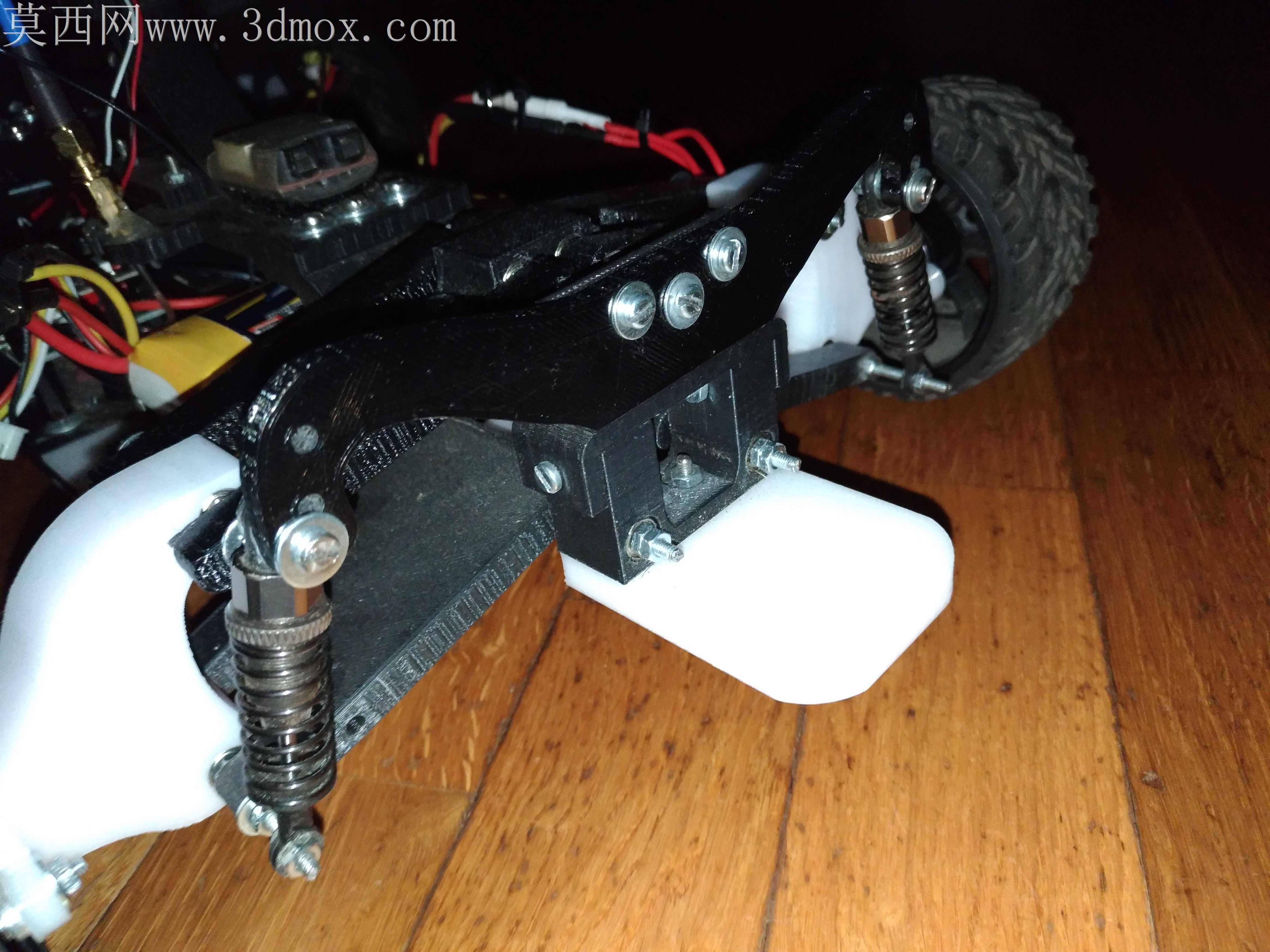

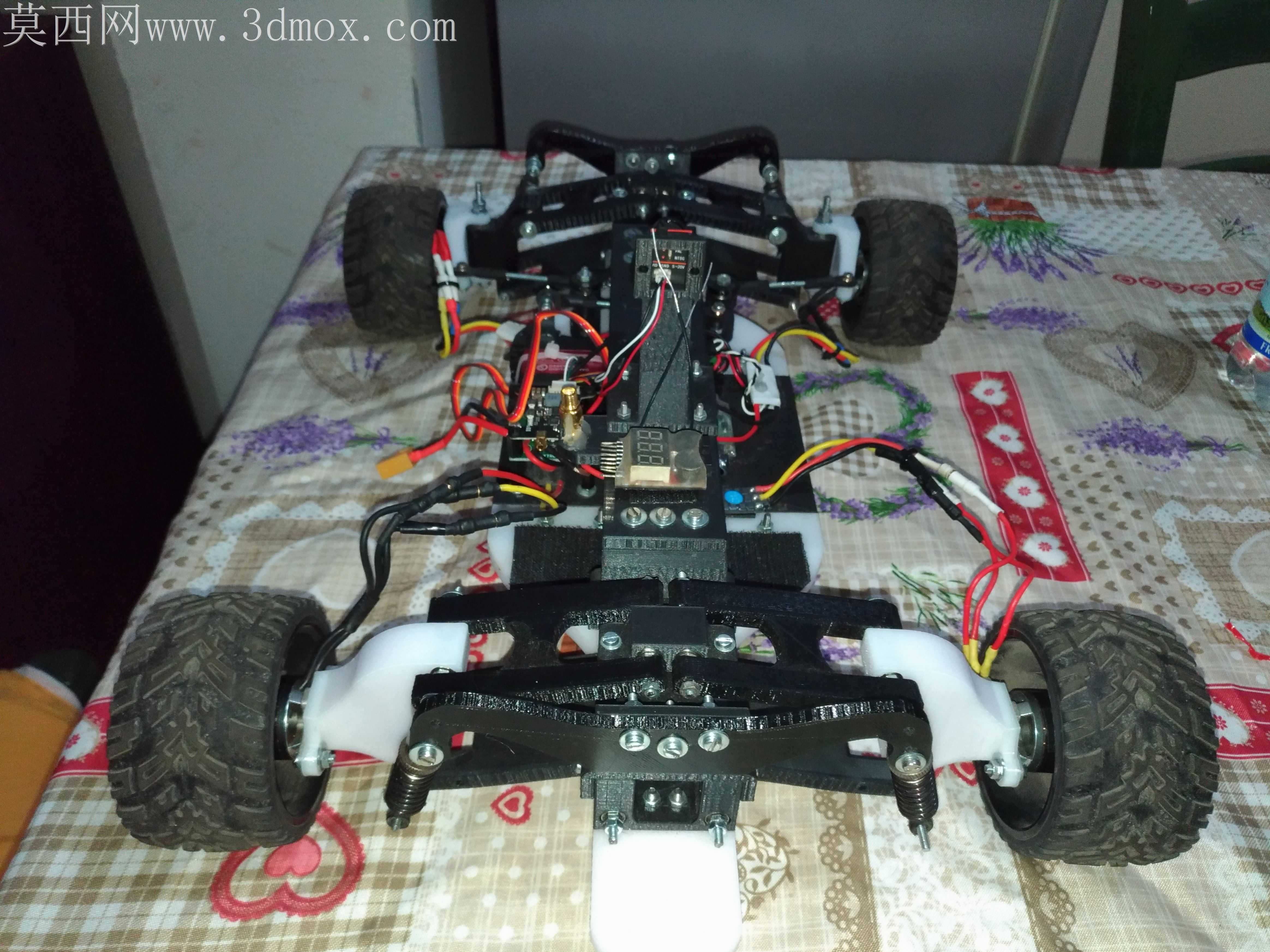

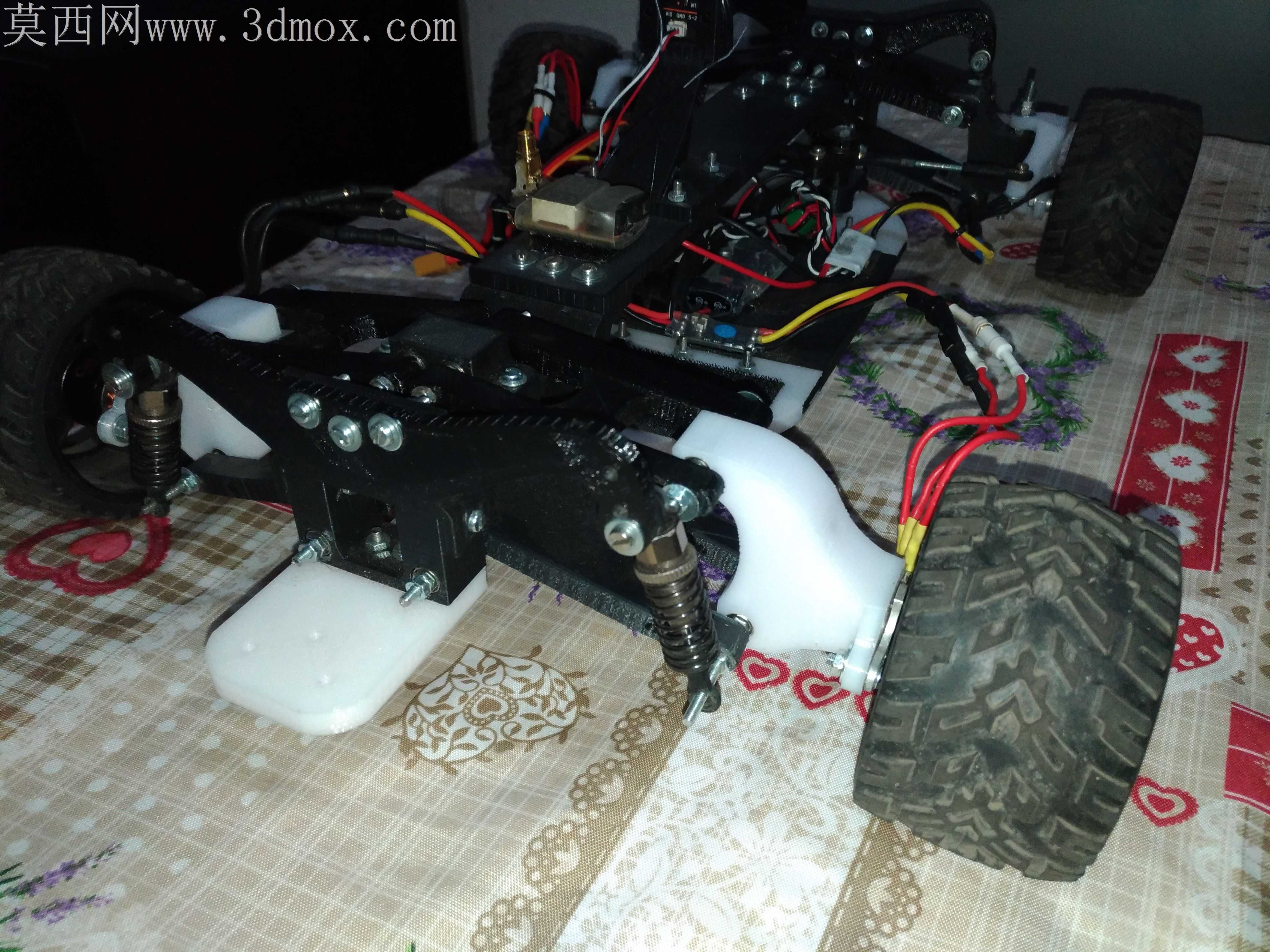

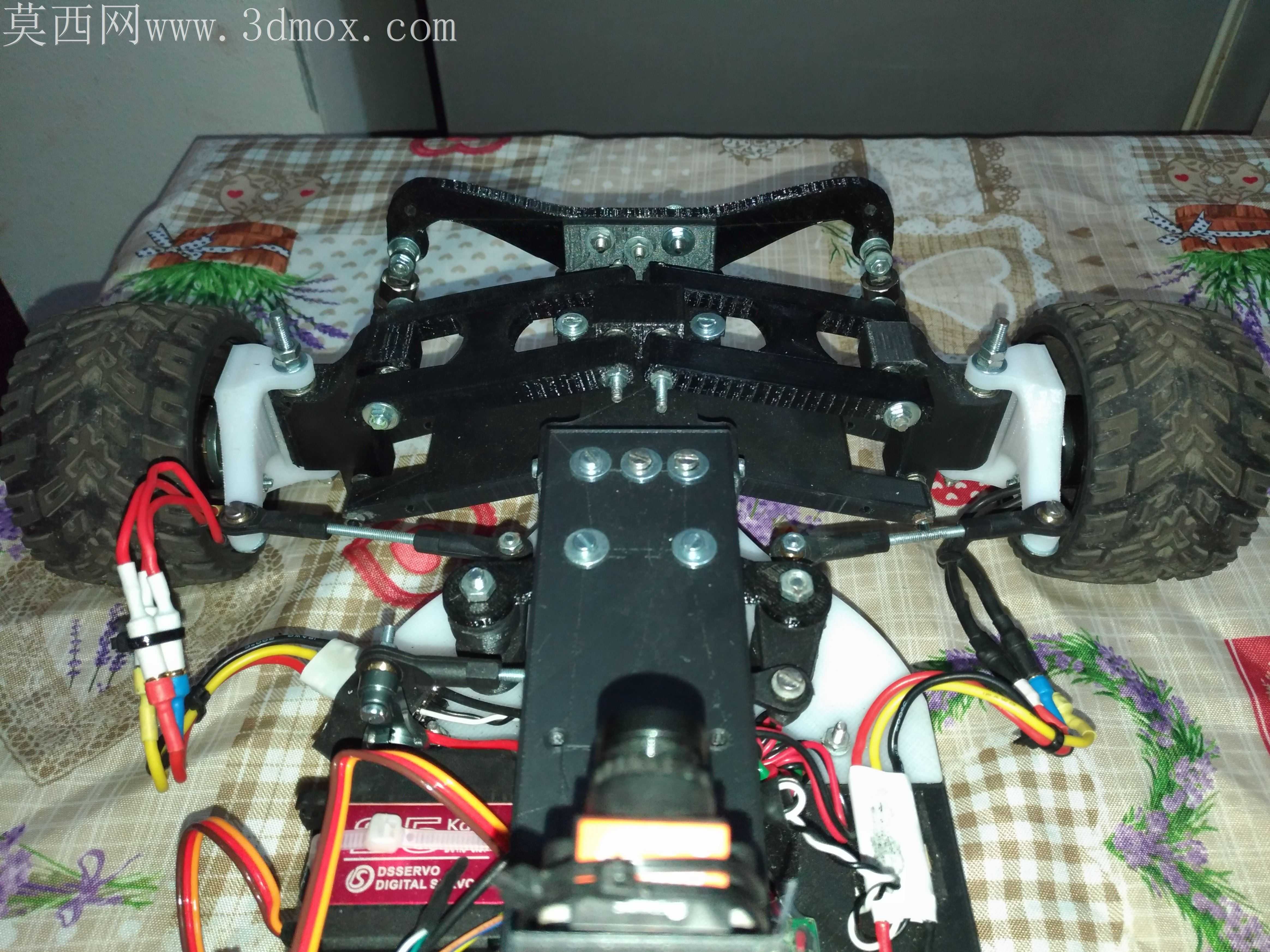

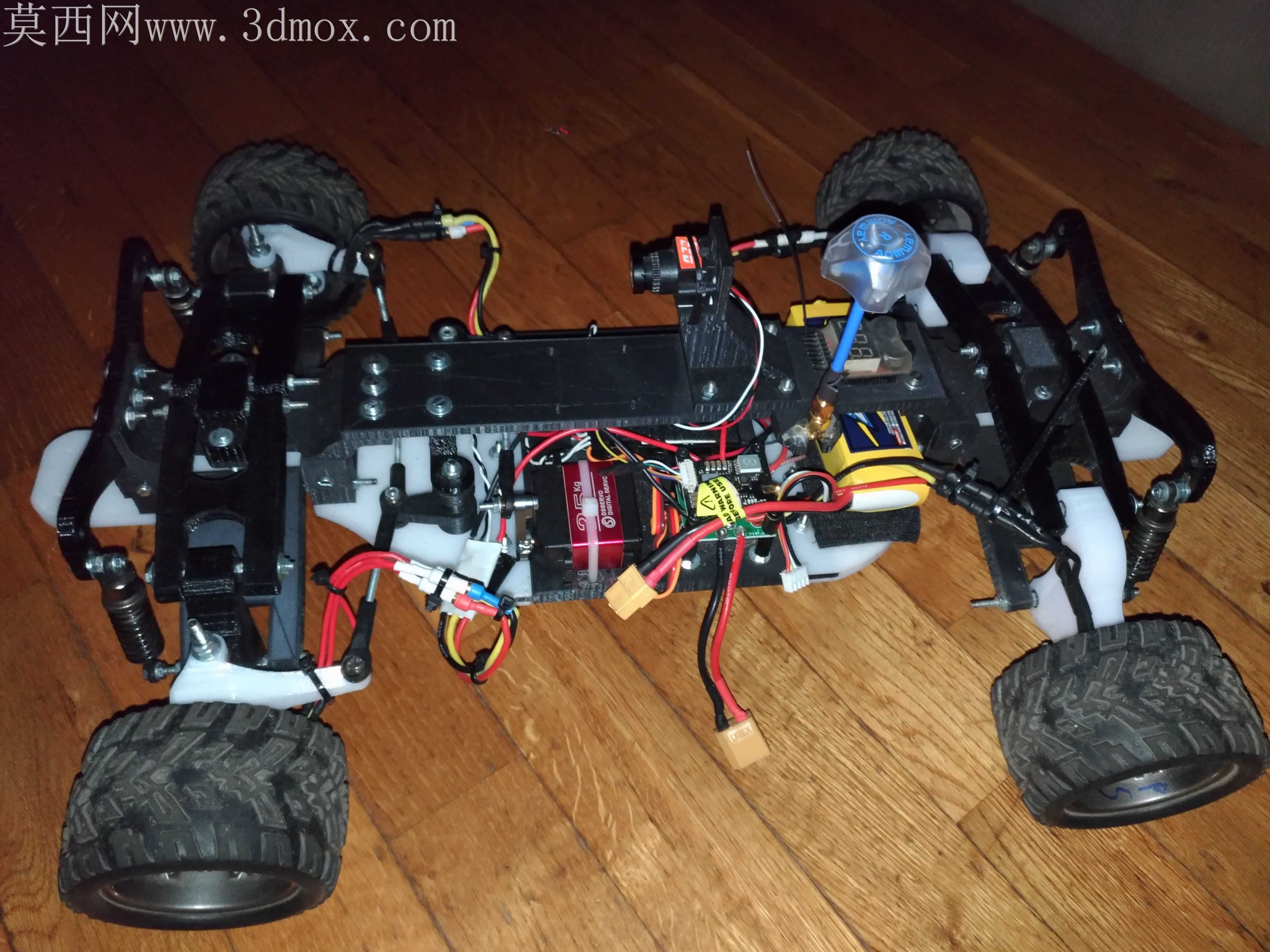

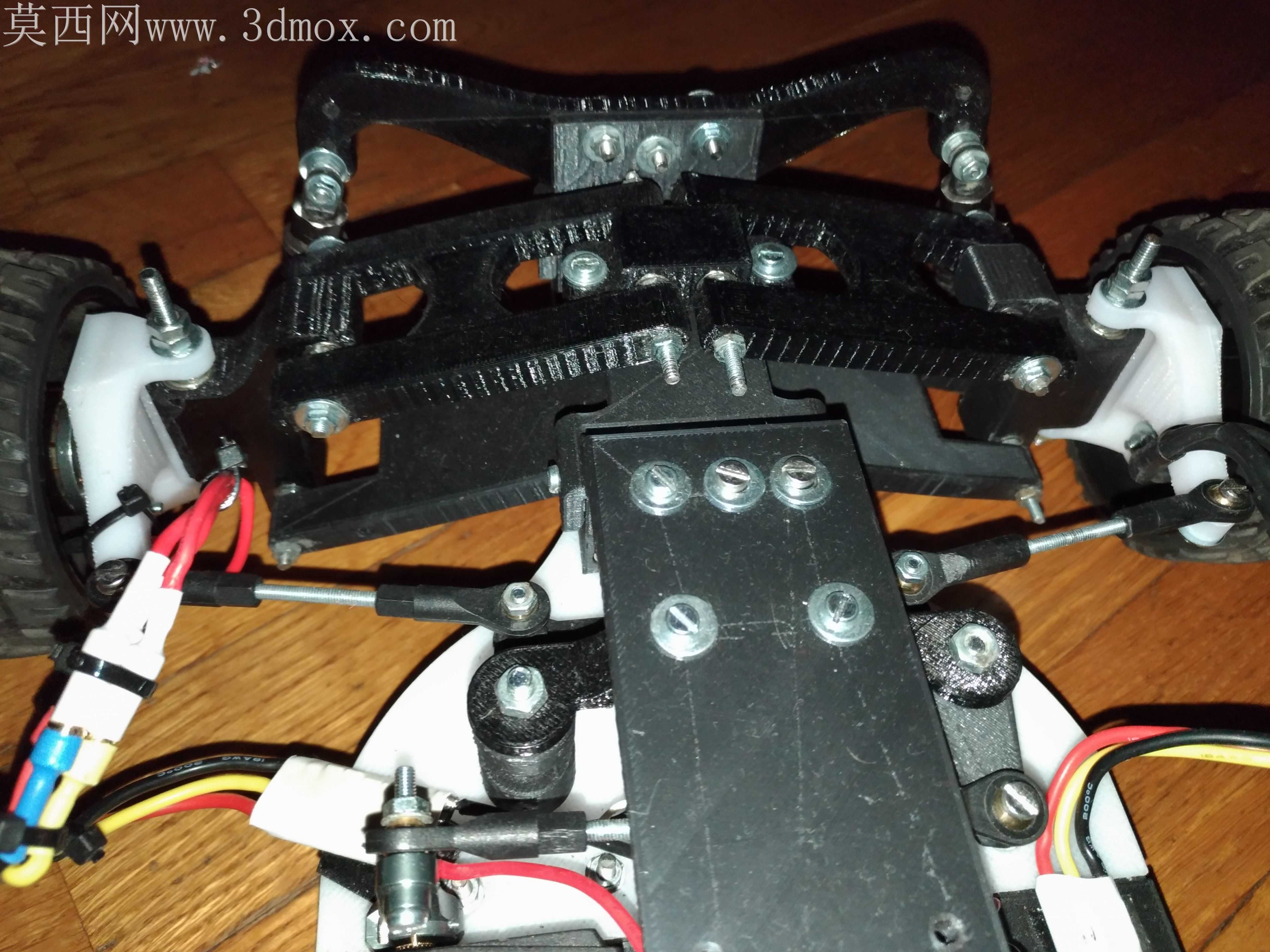

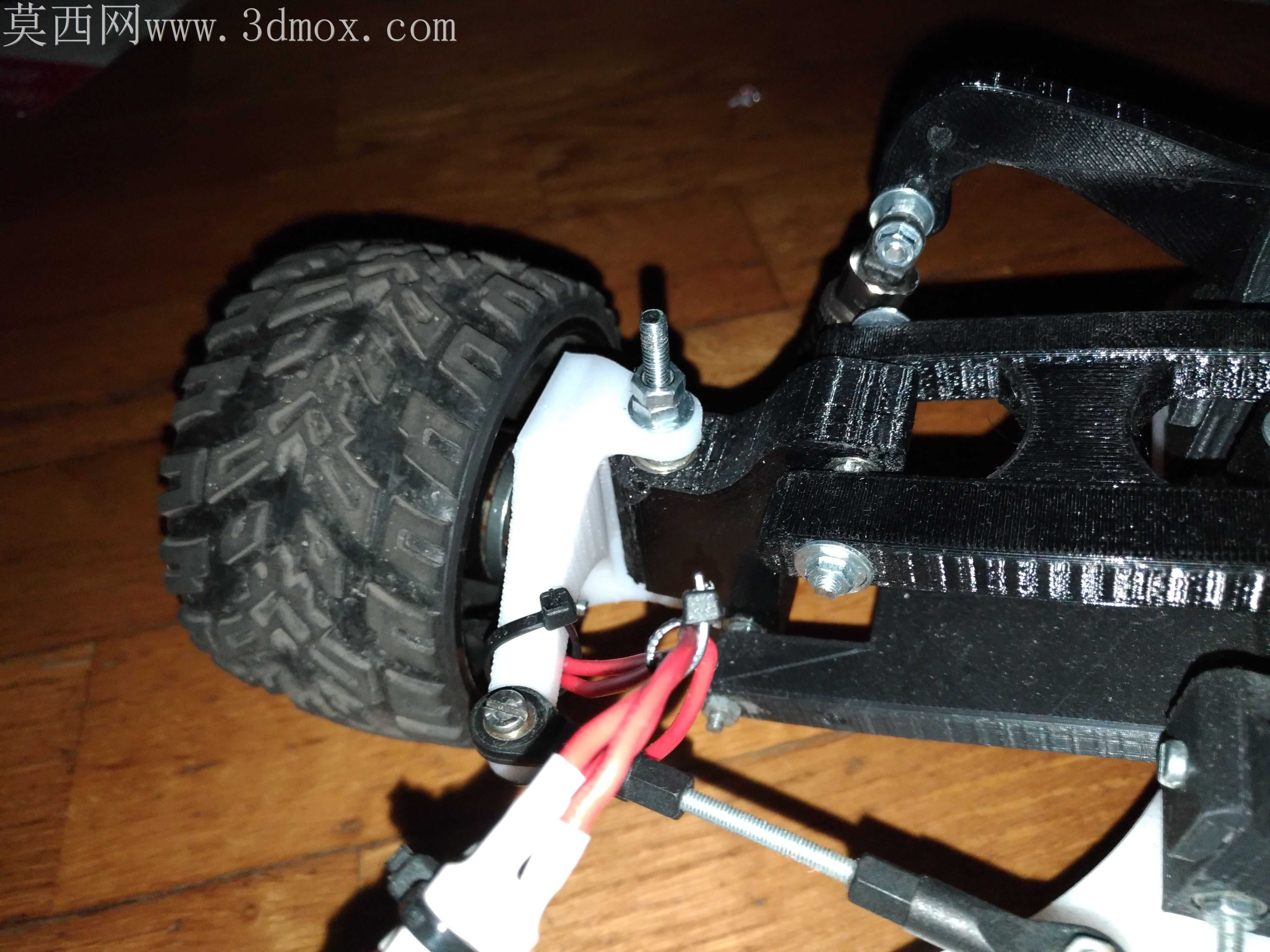

轮边直驱的RC底盘最容易暴露的装配隐患，就是四个驱动单元的同轴度偏差——单轮独立输出没有传统传动轴做居中约束，一旦电机安装座的平面度超差0.1mm，高速行驶时轮胎就会出现肉眼可见的偏摆，连带悬架摆臂的铰接点承受额外交变载荷，跑几轮颠簸路面就会出现松旷。这套底盘在电机固定位做了嵌入式的轴承限位槽，没有靠单纯的螺丝锁附来定位电机，而是把693ZZ轴承的外圈直接卡进底盘注塑件的预做沉台里，电机输出轴穿过轴承内圈再连接轮毂，相当于给每一个轮边驱动单元加了第二道径向约束，哪怕安装螺丝的预紧力有细微偏差，轴系的跳动量也能控制在允许范围内。转向节位置选用的694ZZ轴承也藏着取舍，转向节需要同时承受转向的扭转力和路面传来的径向冲击，小尺寸轴承既能降低转向阻尼，让舵机的响应更跟手，又不会过多占用轮边的布置空间，给刹车和阻尼灯的走线留出了足够的穿线间隙。底盘主甲板特意做了分块的沉台结构，电调、接收机、电池组的安装位都有对应的定位凸棱，不用额外打胶或者扎带固定，装配件的时候顺着凸棱放进去就能卡紧，后期检修拆换部件也不用反复对位。前后悬架的摇臂做了等长的铰接点校准，弹簧的安装座预留了三档卡位，可以根据路面抓地力情况调整弹簧预压量，不用更换弹簧就能适配不同粗糙程度的越野路面。轮拱位置的走线槽做了内凹的翻边，飞坡落地时溅起的碎石不会直接刮蹭到电机的供电线，避免线皮被磨破造成短路。舵机安装位做了浮动式的缓冲胶垫预留位，硬着陆时的冲击力不会直接传递到舵机齿轮上，能大幅降低舵机扫齿的概率。电池仓的位置特意放在底盘的几何中心附近，不管电池容量怎么变化，整车的前后轴荷分配都不会出现太大偏移，过弯时的重心转移更可控。所有铰接位置的销孔都做了0.05mm的公差预留，既不会因为间隙太大出现虚位，也不会因为公差太紧装拆困难，日常维护的时候不用借助工具就能徒手拆下摆臂清理泥沙。
