ESP32Ideaspark带1.9寸屏适配外壳

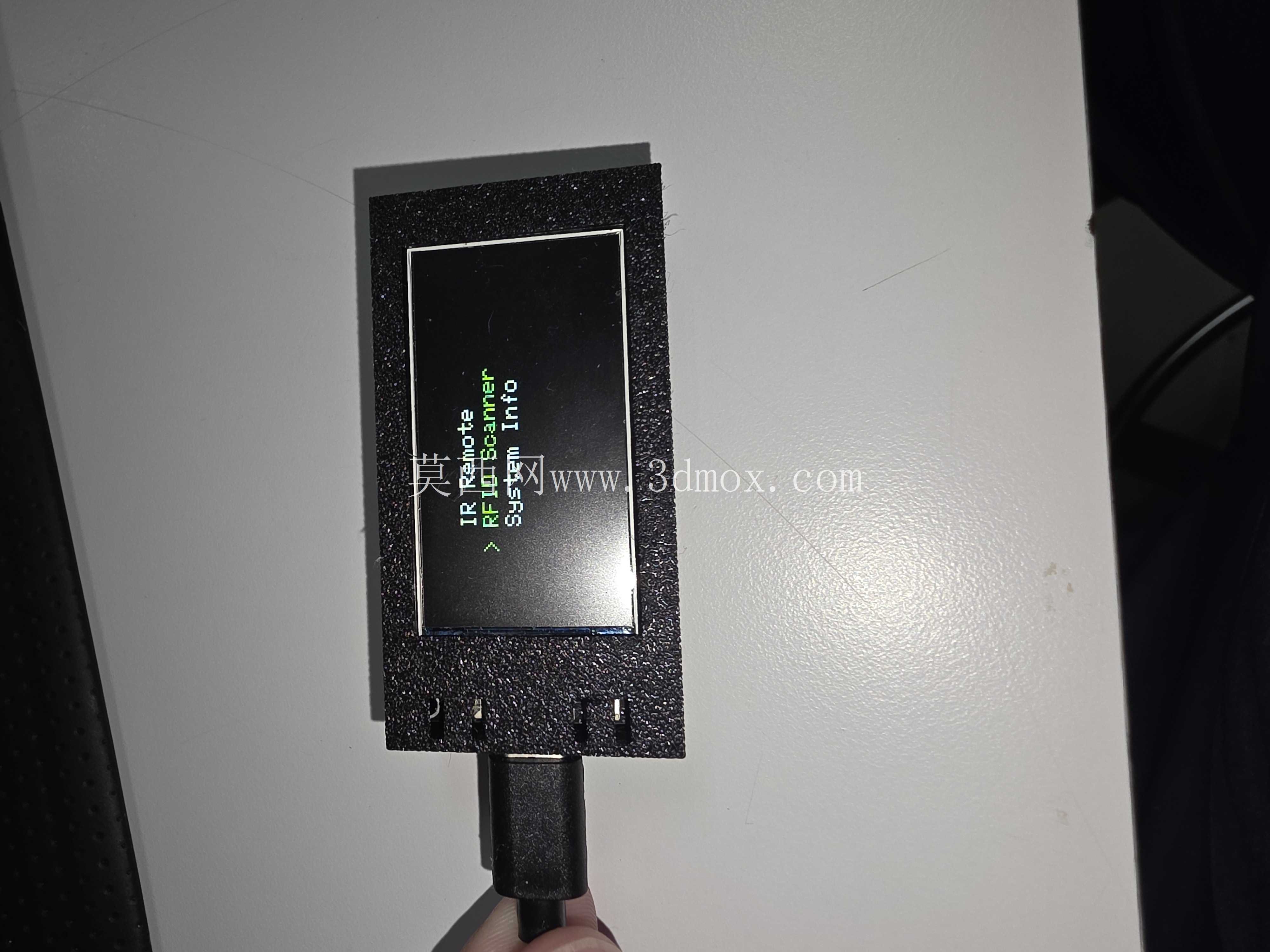

　　这款适配外壳主要面向嵌入式开发、小型物联网终端搭建场景，日常做红外遥控转发、小型环境数据采集、便携状态显示类项目时，能直接给核心板加屏幕提供完整的物理防护与规整的安装支撑，不用再临时用热熔胶、扎带固定零散模块，做出来的小设备可以直接摆放在桌面、嵌入小型设备面板，甚至固定在弱电箱内部做状态指示终端。外壳整体围绕ESP32Ideaspark核心板加1.9英寸显示屏的叠装结构设计，屏幕区域做了下沉式限位台阶，屏幕装入后表面和外壳上边缘齐平，不会出现凸边刮手或者屏幕受压移位的问题，屏幕四周的边框宽度控制在3mm左右，既保证足够的结构强度承托屏幕，也不会过度遮挡屏幕显示区域，日常查看屏幕上的传感器数据、设备运行状态时视线无遮挡。

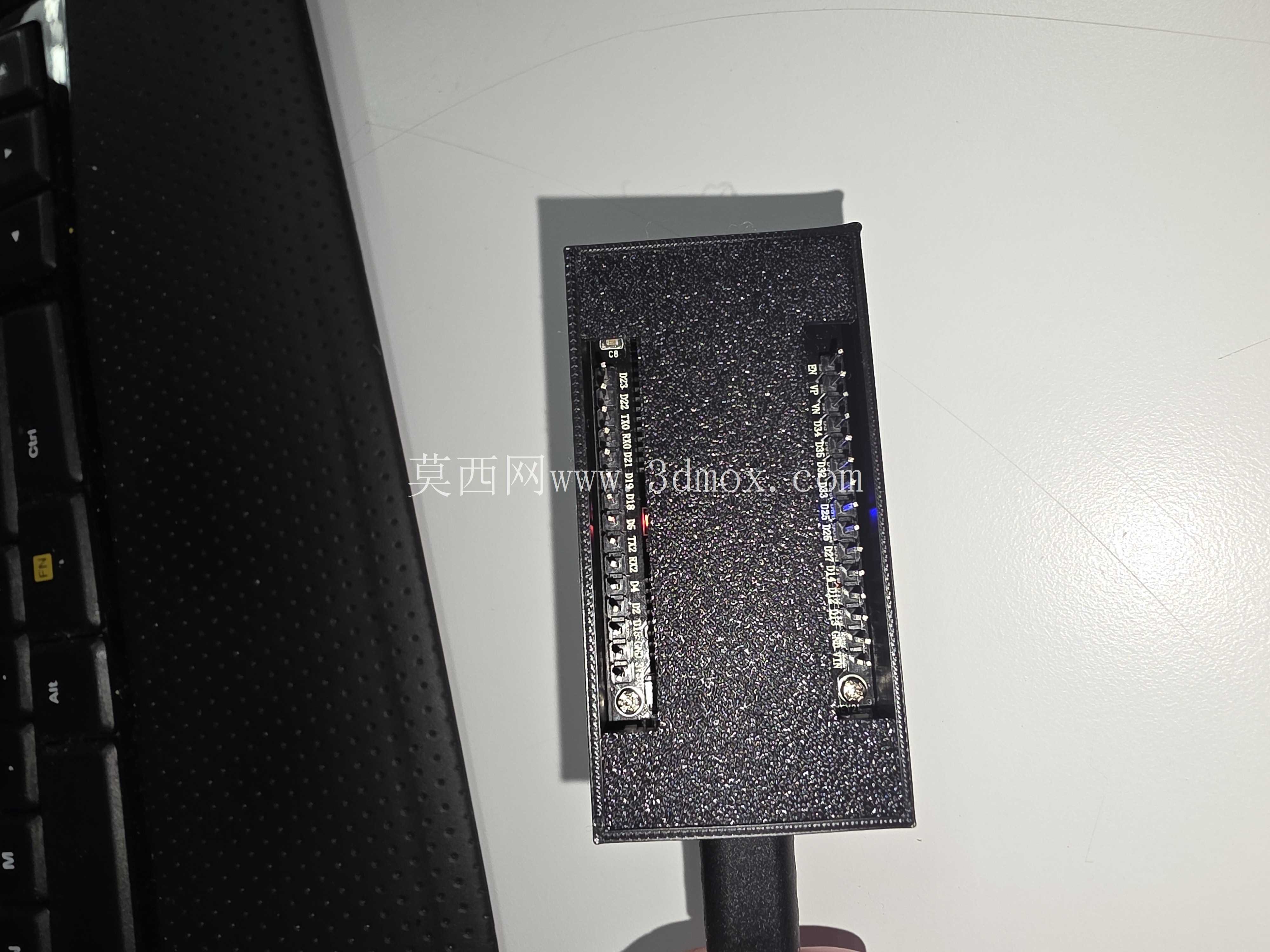

　　底部的接口区域做了精准的开口避让，核心板自带的排针接口、USB供电接口位置都预留了足够的插拔空间，插USB线时不用刻意对准斜插，常规的Type-C公头可以完全插入到位，不会出现外壳干涉导致插不到位、接触不良的问题，排针位置的开口也留了足够的操作空间，外接杜邦线做传感器拓展时手指能顺利插拔接线，不用额外拆壳就能完成外接模块的接线调试。设计时特意考虑了日常使用的散热需求，核心板主控芯片对应的外壳背部位置做了细微的防滑纹理同时预留了微小的散热间隙，长时间插电运行时核心板产生的热量可以顺着间隙散出，不会因为密闭空间积热导致芯片降频、运行不稳定。

　　外壳的内壁做了对应核心板安装孔的定位柱，核心板放入后可以直接对准定位柱，不用额外打胶就能固定位置，屏幕和核心板之间的间距也做了精准控制，刚好能容纳FPC排线的弯折半径，不会出现排线被挤压折损、接触不良的问题，组装时只需要把屏幕对准下沉槽放入，再把核心板对准定位柱放好，扣合上下壳就能完成组装，不需要额外的螺丝固定，日常拆开烧录程序、调整接线也很方便。安装边界方面，外壳整体外形为规整的长方体，边角做了R2的圆角处理，不会有尖锐棱角刮伤线路或者操作人员，整体厚度控制在18mm以内，不管是粘贴在设备侧壁、嵌入小型控制台面板，还是直接放在桌面作为独立小终端，都不会占用过多空间，背部预留的挂孔位置也支持用螺丝固定在墙面或者导轨上，适配不同的安装场景。

　　做嵌入式项目时经常遇到核心板和屏幕零散放置容易落灰、接线被碰掉的问题，这款外壳把核心板和屏幕整合为一个整体，日常搬运、调试时不会出现模块移位、接线松脱的问题，外壳表面的磨砂纹理也不容易残留指纹和污渍，长期使用也能保持外观整洁。接口位置的边缘做了0.5mm的倒角处理，插拔线材时不会刮伤线材外皮，延长外接线材的使用寿命，屏幕前方的边框比屏幕表面高出0.2mm，平时桌面放置时屏幕不会直接接触桌面，避免屏幕被刮花。针对开发调试的需求，外壳上对应核心板复位按键、下载按键的位置也做了精准的避让开孔，需要复位设备或者进入下载模式时，直接用细棍按动按键即可，不用拆开外壳操作，日常调试效率更高。内部的定位柱高度经过反复调整，核心板装入后和外壳底部留有2mm的间隙，核心板背面的贴片元件不会直接接触外壳内壁，避免出现元件短路、磨损掉件的问题，屏幕的FPC排线位置也做了对应的避让槽，排线弯折后可以自然放在槽内，不会被上下壳挤压导致排线断裂。
