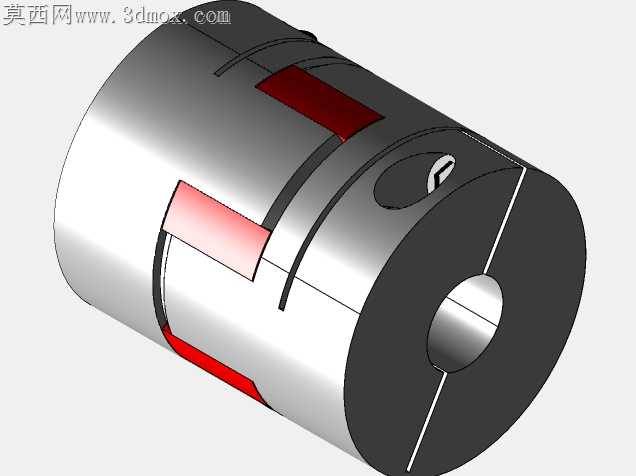

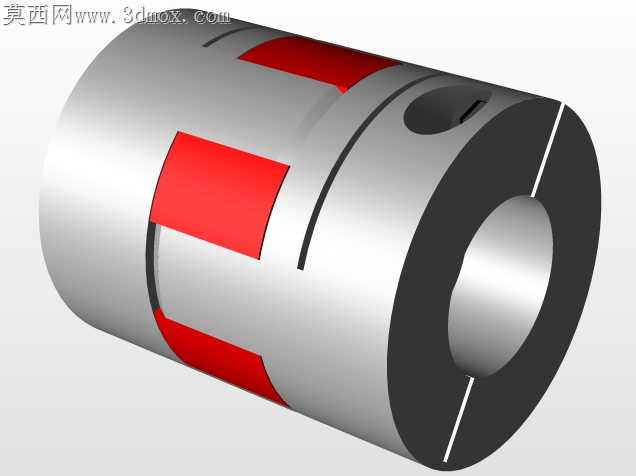

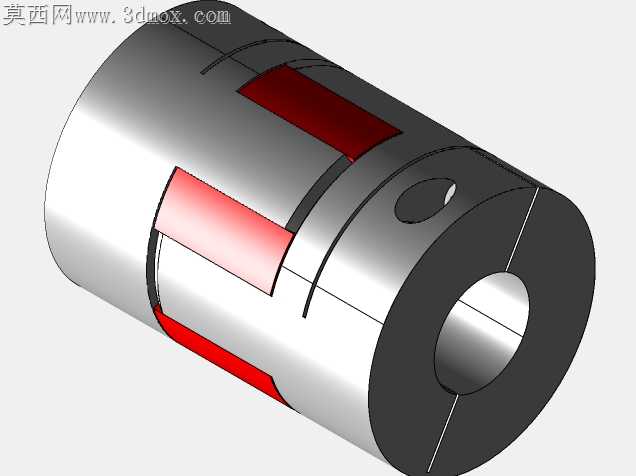

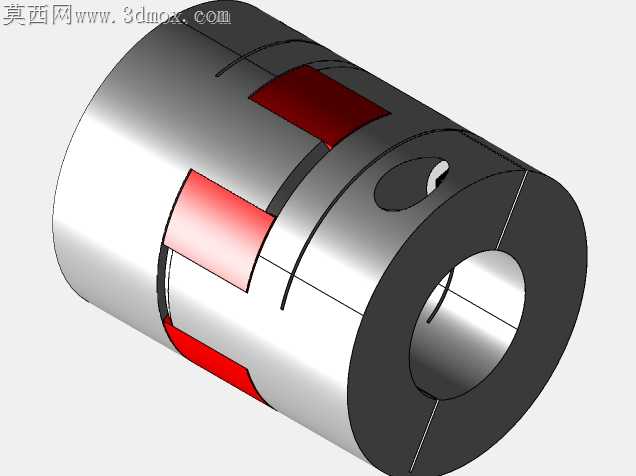

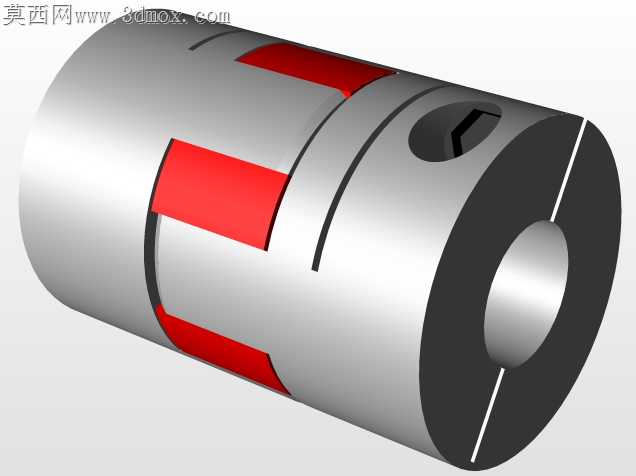

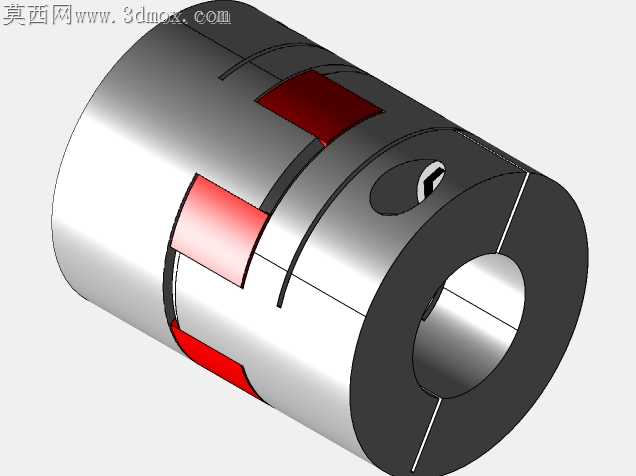

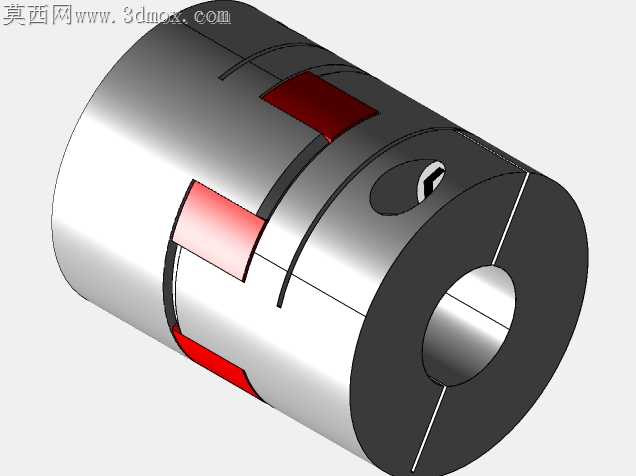

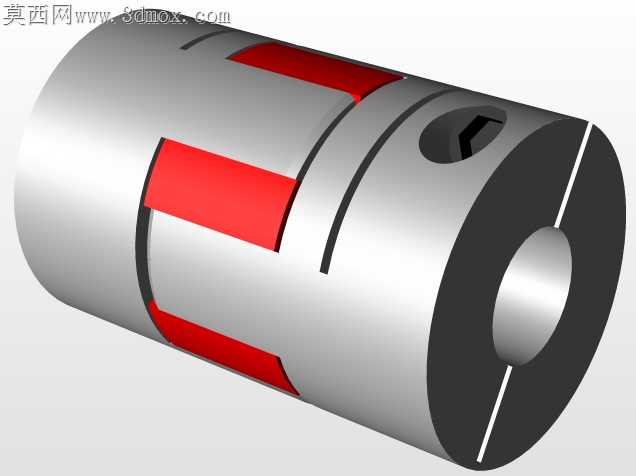

多规格适配弹性梅花联轴节结构设计

项目分类:通用机械零部件 发布时间:2020-06-29 ID:117087
  • 多规格适配弹性梅花联轴节结构设计
  • 多规格适配弹性梅花联轴节结构设计
  • 多规格适配弹性梅花联轴节结构设计
  • 多规格适配弹性梅花联轴节结构设计
  • 多规格适配弹性梅花联轴节结构设计
  • 多规格适配弹性梅花联轴节结构设计
  • 多规格适配弹性梅花联轴节结构设计
  • 多规格适配弹性梅花联轴节结构设计
  • 多规格适配弹性梅花联轴节结构设计

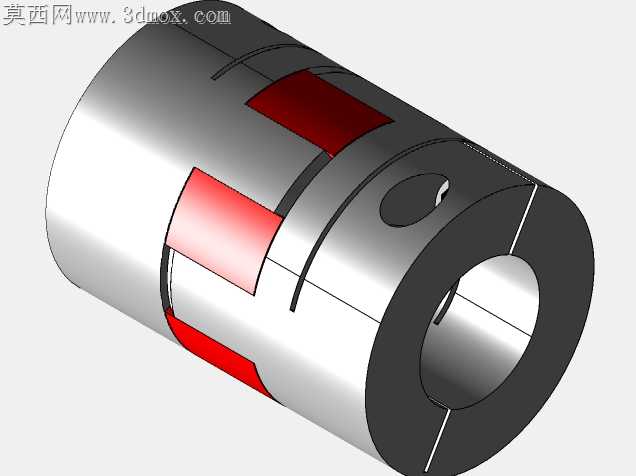

车间里轴系传动的失效案例里,近四成问题出在联轴节选型与装配的细节偏差上,刚性联轴节对两轴同轴度要求过高,现场安装稍有偏差就会引发轴承额外载荷、轴端疲劳断裂,而这款梅花型弹性联轴节的结构设计,恰好对准了现场安装与长期运行的核心痛点。两半联轴节的爪型结构做了圆弧过渡处理,没有尖锐的应力集中棱角,弹性体嵌入爪槽的配合面预留了均匀的压缩余量,不会出现弹性体受挤压后局部过载碎裂的问题,哪怕两轴存在少量径向、角向偏差,弹性块的形变也能抵消错位带来的附加载荷,避免轴系硬接触带来的振动传导。轴孔覆盖D6到D30的多规格轴径适配范围,抱紧式的轴端固定结构搭配顶丝锁紧位,顶丝孔的位置做了沉台处理,锁紧后顶丝端面不会突出联轴节外圆,高速运转时不会带来额外的风阻与动平衡偏差。两半联轴节的端面配合间隙控制在合理区间,既不会因为间隙过小导致热胀时端面顶死,也不会因为间隙过大造成传动空程,弹性体的凸块与爪槽的侧面配合公差经过反复校核,正反转切换时的冲击会被弹性材料充分吸收,不会出现金属撞击的异响。外圆表面做了等直径的规整设计,没有突兀的凸起结构,后期做动平衡校正时可以直接在车床上找正,不需要额外加工工艺基准。现场装配时不需要复杂的专用工装,只需要将弹性体先卡入其中一半联轴节的爪槽,对准另一半的槽位推入即可,顶丝锁紧前可以轻松盘动轴系调整周向位置,哪怕是新手装配也不会出现装偏导致的弹性体偏磨问题。长期运行后如果弹性体出现磨损,不需要挪动两端连接的电机与负载设备,只需要将两半联轴节沿轴向拉开少量距离,就能直接更换弹性块,大幅降低后期维护的停机时间。弹性体的多瓣均匀分布结构,让扭矩传递时的受力均匀分散到每个接触面上,不会出现单瓣过载提前失效的问题,哪怕其中一瓣出现轻微磨损,剩余的接触面也能维持短时间的传动需求,避免突发停机造成的生产损失。
