桌面级开源FDM熔融沉积成型3D打印设备

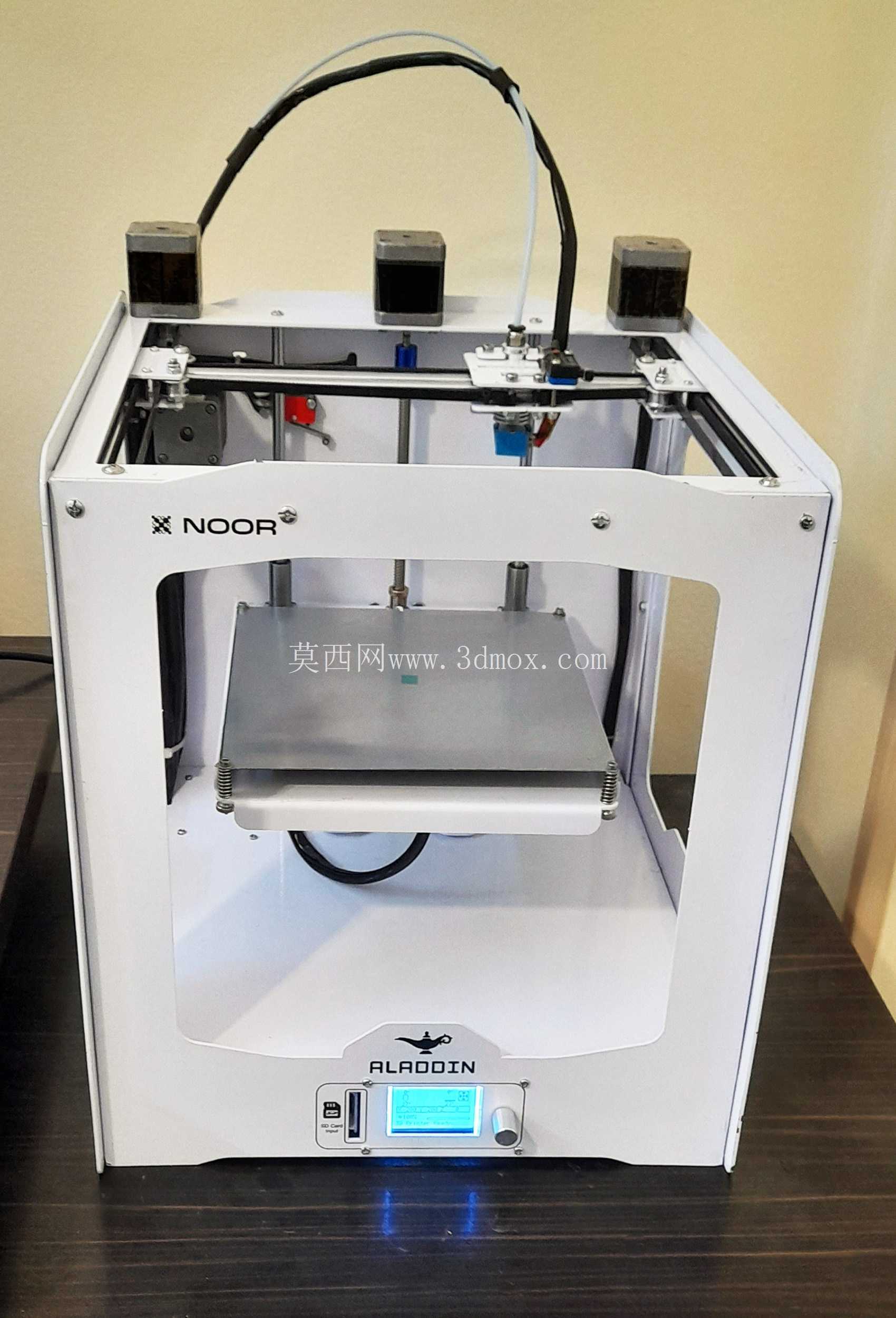

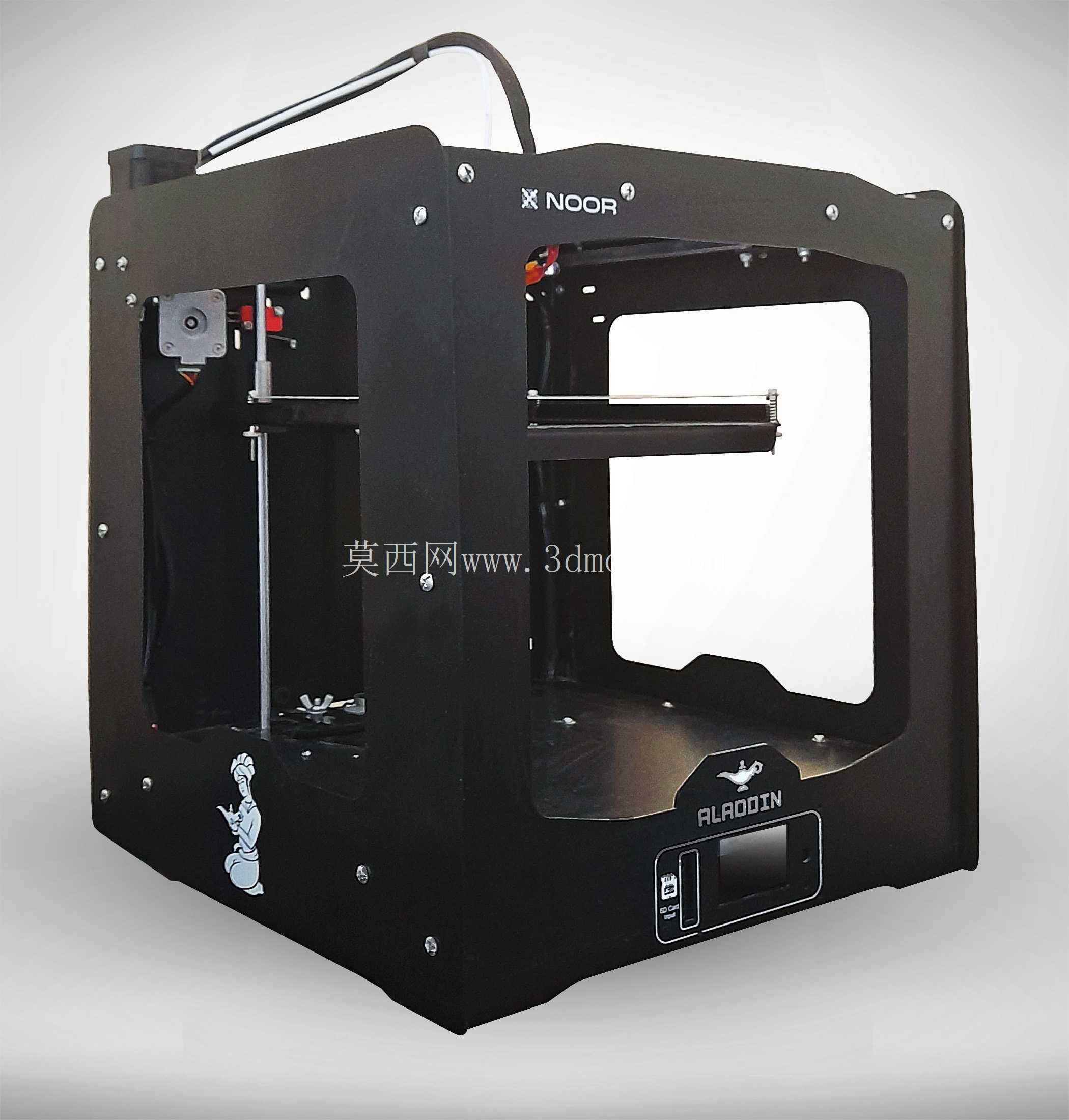

　　设备的控制核心搭载Arduino 2560控制板，搭配marlin固件实现全轴运动控制、温度闭环调节、挤出流量匹配等核心功能，固件层面预留了充足的参数调整空间，使用者可以根据不同的耗材特性、打印速度需求，对步进电机细分、温度PID参数、挤出步进校准值、运动加速度阈值进行自定义调整，适配PLA、ABS、PETG等多种常见熔融沉积耗材的打印需求。从安装边界来看，整机的横向宽度控制在常规桌面可容纳的范围内，深度方向预留了线材引出与散热通风的冗余空间，放置时仅需在设备后侧预留5厘米以上的通风间隙，即可保证控制板与驱动模块的散热需求，无需额外搭配工业级排风装置，适配个人工作室、创客空间、教学实验室等多种桌面场景。这款桌面级FDM打印设备采用经典的箱式框架布局，整机以白色钣金折弯件作为主体承载结构，框架边角做圆弧过渡处理，既避免尖锐边角带来的操作磕碰风险，也能在有限的桌面占用空间内保证足够的结构刚性，抑制运动过程中的共振问题。设备的运动核心采用XY轴十字导轨布局，打印平台沿Z轴做垂直升降运动，这种运动分配逻辑可以将较重的Z轴驱动组件与打印平台的运动惯量控制在垂直方向，XY轴的运动部件仅承载挤出头与冷却组件，有效降低高速运动时的惯性冲击，提升打印过程的运动稳定性。设备正面下方集成了带背光的液晶显示屏与单旋钮操作控件，无需连接上位机即可完成脱机打印操作、参数微调、打印进度查看、温度实时监控等功能，操作逻辑简化为单旋钮旋转选择与按压确认，降低非专业使用者的操作门槛。打印平台采用平整的金属基材面板，表面做适配耗材附着的处理，平台调平结构采用三点式手动调平设计，配合Z轴限位开关的微调结构，可以快速完成平台与喷嘴的平行度校准，保证首层打印的附着成功率。XY轴的传动采用同步带传动方案，带轮做动平衡处理，同步带的张紧结构设置在框架外侧，无需拆解设备外壳即可完成张紧度调整，降低后期维护的操作难度。

　　挤出端采用近程挤出结构设计，缩短耗材从挤出轮到喷嘴的送料路径，提升柔性耗材的送料稳定性，减少回抽动作带来的耗材拉丝问题。设备顶部预留了三个步进电机的安装位，分别对应X轴、Y轴与双Z轴的驱动，双Z轴的同步传动结构通过同步轴连接两侧的Z轴丝杆，避免单Z轴驱动带来的平台倾斜问题，保证大尺寸打印件成型过程中Z轴层厚的一致性。框架内侧预留了线材走线的专用槽位，所有运动部件的连接线都通过拖链进行收纳，避免运动过程中线材与传动部件发生干涉，同时减少线材反复弯折带来的断路风险。设备的供电模块集成在框架底部的封闭仓内，与打印工作区做物理隔离，避免打印过程中脱落的耗材碎屑掉落到供电电路上引发安全隐患。

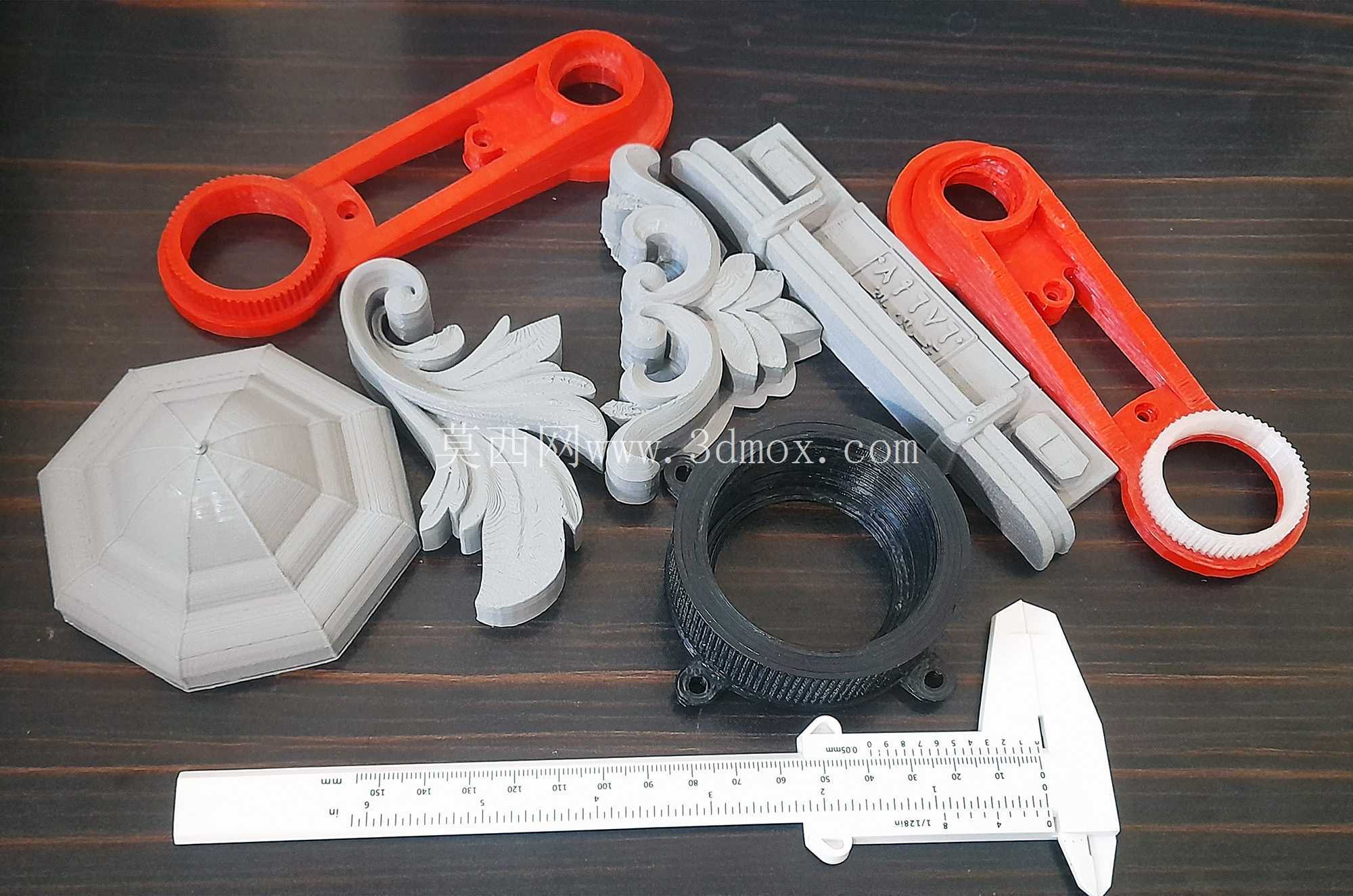

　　从实际应用场景来看，这款设备可以满足创客群体的原型件快速制作需求，也可用于中小学通用技术课程的3D打印教学演示，还能适配小型工作室的小批量定制零件生产，针对结构设计从业者来说，设备的全开源结构可以作为FDM设备二次开发的基础载体，使用者可以根据自身需求扩展自动调平传感器、断料检测模块、多色挤出组件等附加功能，无需对原有框架进行大规模修改。整机的结构件拆分逻辑充分考虑了加工与装配的工艺性，所有钣金件都采用常规折弯工艺即可加工，标准件全部采用市面通用规格，无需定制特殊非标紧固件，装配过程中不需要专用工装，按照装配流程即可完成整机组装，降低自制与复刻的门槛。

　　运动部件的限位开关采用机械式触点开关，触发位置稳定，抗干扰能力强，适合桌面级设备的复杂电磁环境。喷嘴加热块采用标准的加热棒与热敏电阻安装规格，更换不同口径的喷嘴时无需改动加热与测温组件，可根据打印精度与打印速度的需求快速更换0.2mm到0.8mm区间的不同口径喷嘴，适配精细模型打印与大流量快速打印的不同场景。冷却系统分为喷嘴冷却与模型冷却两个独立风道，喷嘴冷却风扇持续为加热块上方的散热段送风，避免耗材在喉管内提前熔融引发堵头问题，模型冷却风扇可根据耗材类型在固件中设置开启温度阈值，在打印PLA等需要快速冷却的耗材时提供定向风冷，保证悬垂结构与小细节的成型质量。
