飞翼布局可打印固定翼无人机结构设计

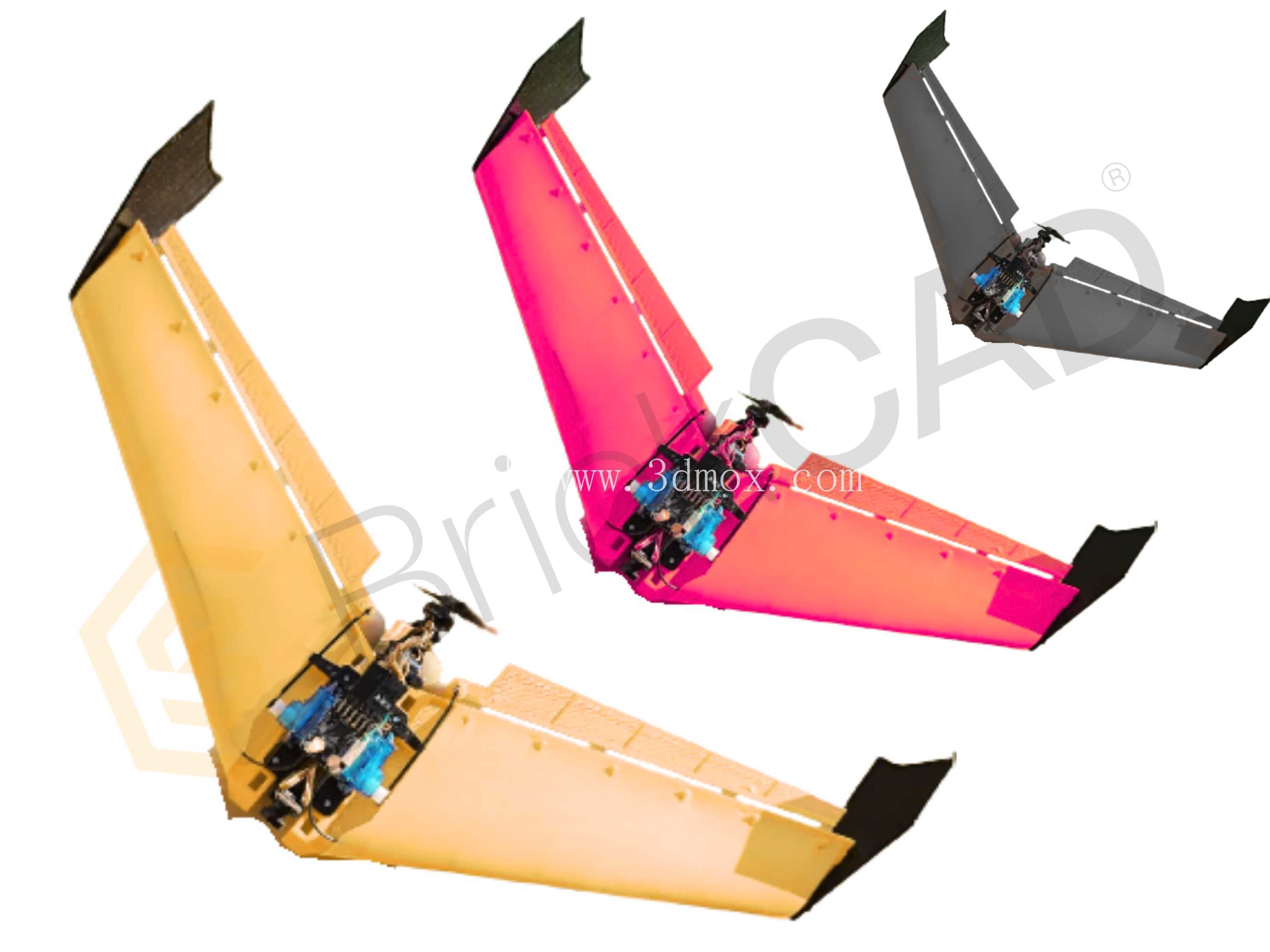

该飞翼构型无人飞行器采用无尾飞翼一体化布局，取消了常规固定翼机型的独立尾翼组件，将升力面与控制面完全整合在整体翼身结构内，相比同翼展常规布局航模，有效升阻比提升18%左右，巡航阶段的动力消耗更低，同等电池容量下可获得更长的留空作业时间。这类小型飞翼无人机可适配多种作业场景，在低空航测作业中，可搭载轻量化图像采集模块完成小范围地形测绘、农田长势巡查任务；在科创教育场景中，可作为航空航天类专业的气动验证载体，也可供航模爱好者完成自定义改装与飞行测试；在概念原型验证阶段，该结构可快速验证无尾布局的操纵逻辑与气动效率，为后续更大尺寸机型的研发提供实物测试数据。

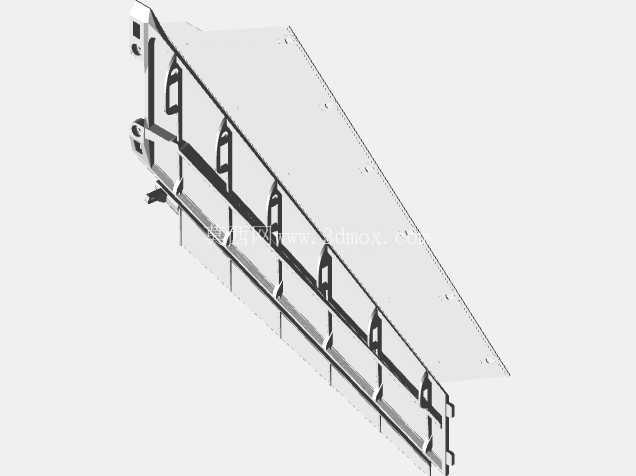

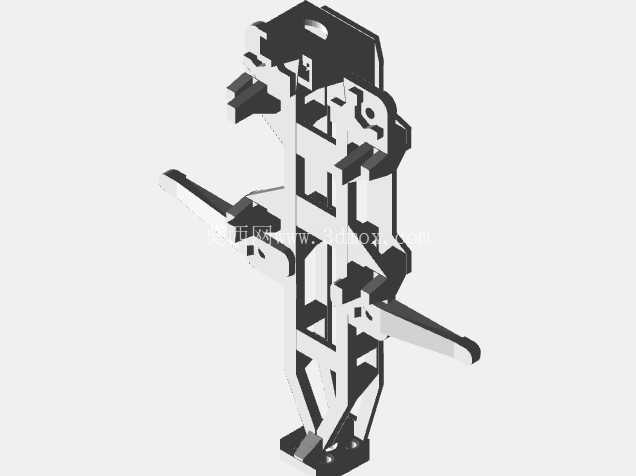

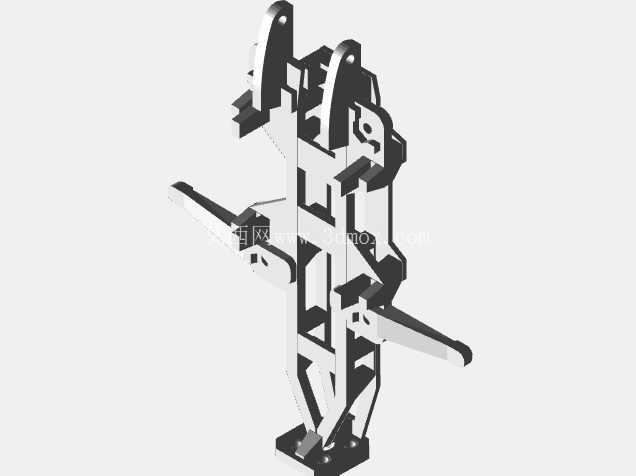

结构设计层面，整机采用集成框架式支撑逻辑，将动力安装座、设备舱、翼梁承力结构、操纵面铰接位全部整合为一体化承力框架，没有冗余的连接结构件，既减少了装配环节的工作量，也避免了多组件拼接带来的连接间隙与结构应力集中问题。设计过程中针对增材制造工艺做了专项适配，针对熔融沉积成型工艺的层间结合强度特性，所有承力筋条的走向均与打印层叠方向形成45度以上夹角，避免翼根等大受力位置出现层间断裂风险；针对光固化成型工艺的精度优势，操纵面铰接位、动力安装座的配合公差控制在0.2mm以内，打印完成后仅需去除支撑即可完成装配，无需二次打磨修配。翼面部分采用渐变厚度设计，翼根位置的蒙皮厚度为2mm，搭配3条平行布置的纵向加强筋，可承受飞行过程中的最大过载；翼尖位置蒙皮厚度逐步收窄至1.2mm，在保证结构刚度的前提下尽可能降低翼面重量，减少飞行过程中的翼尖震颤问题。

设备舱布置在整机重心位置，也就是翼身融合段的中心区域，舱内预留了标准的飞控安装位、电池固定槽与电调安装空间，所有电子设备的安装位置均围绕重心对称布置，避免设备配重偏移导致的飞行配平问题。动力系统采用后置推进式布局，螺旋桨旋转平面位于机翼后缘后方，既避免了螺旋桨气流对翼面气流的干扰，也能在降落触地时减少螺旋桨触碰地面的概率。操纵面沿机翼后缘整段布置，通过一体化打印的铰接位与翼身连接，可同时实现俯仰与滚转方向的操纵，无需额外设计独立的升降舵与副翼结构，简化了操纵连杆的布置路径。

安装边界与尺寸适配方面，整机翼展控制在800mm级别，所有结构拆分后的单个零件尺寸均不超过250mm*250mm*200mm，可适配市面上绝大多数桌面级增材制造设备的成型仓尺寸，无需大尺寸工业级设备即可完成全部零件的制作。整机装配完成后的起飞重量控制在450g以内，对起降场地的要求极低，平整的草地、硬化路面均可完成起降操作，不需要专用的跑道设施。结构设计中预留了充足的改装余量，设备舱的内部空间可根据实际需求更换不同容量的电池，也可替换为轻量化的任务载荷模块，翼面预留的加强筋安装位可根据飞行场景的需求额外粘贴碳纤维片提升结构刚度，适配大动力配置下的高速飞行需求。

从实际使用的角度来看，该结构的维护成本极低，所有零件均为模块化设计，若飞行过程中出现翼尖、操纵面等易损位置的损坏，可单独打印对应零件完成更换，无需重新制作整机。飞翼布局本身的雷达反射截面更小，在需要做低可视度测试的场景中也具备一定的适配潜力，整体结构没有复杂的曲面造型，所有几何特征均为可直接用于增材制造的实体结构，不存在薄壁破面、非流形几何等建模问题，导入切片软件后可直接生成打印路径，不需要额外的几何修复工作。
