齿轮驱动双工位自定心夹持工装结构

项目分类:工装 发布时间:2026-06-01 ID:1171104

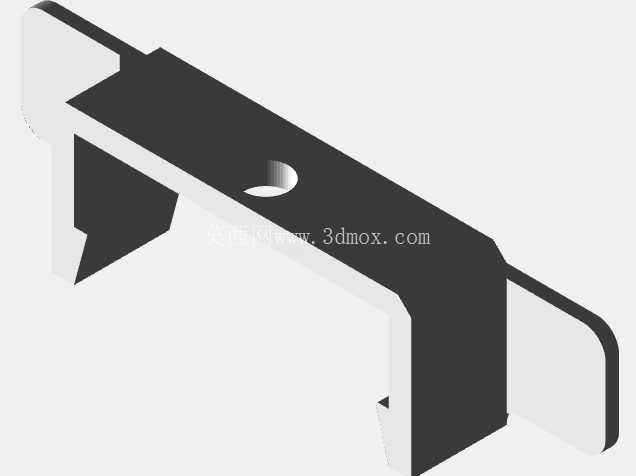

  • 齿轮驱动双工位自定心夹持工装结构
  • 齿轮驱动双工位自定心夹持工装结构
  • 齿轮驱动双工位自定心夹持工装结构
  • 齿轮驱动双工位自定心夹持工装结构
  • 齿轮驱动双工位自定心夹持工装结构
  • 齿轮驱动双工位自定心夹持工装结构
  • 齿轮驱动双工位自定心夹持工装结构
  • 齿轮驱动双工位自定心夹持工装结构

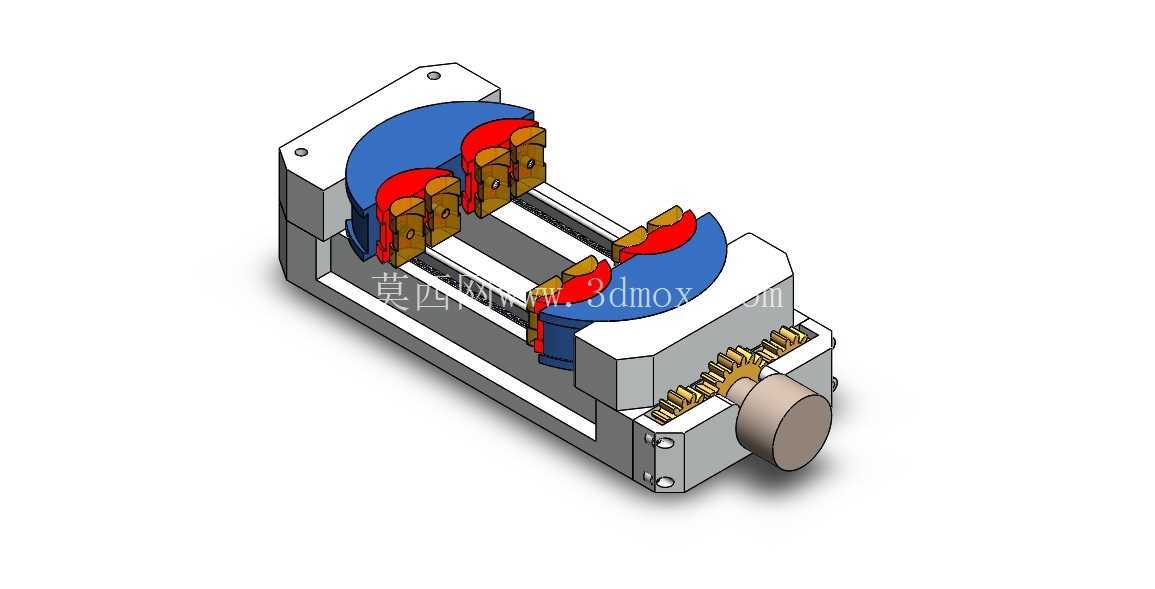

  驱动端布置在机构侧方,采用圆柱直齿轮配合齿条的传动方案,转动端部的手轮或者连接伺服电机输出轴,就能通过齿轮啮合带动两侧的齿条同步反向运动,进而驱动两个夹头同步完成开合动作,这种同步驱动的设计能保证两侧夹持力一致,不会出现单侧受力导致的工件移位问题。夹头的接触块采用圆弧面设计,接触面上预留了防滑齿槽,针对不同直径的圆形工件都能实现稳定包覆,接触块通过快换螺钉与夹头基座连接,针对不同外形的工件可以快速更换适配的接触块,不需要拆解整个夹头结构,换型时间能控制在十分钟以内。在精密零件加工、小型工件批量装配的产线场景里,这类双工位夹持结构常被布置在工位转台旁,承担轴类、套类小零件的定位夹紧工序,相比单工位夹具能压缩近四成的上下料等待时间,适配小规格零件的连续加工作业。从结构布局来看,整套机构采用对称式双夹头设计,底部的直线导轨作为夹头的运动导向基准,导轨副选用预压级滑块,能消除反向间隙,保证两侧夹头的运动同轴度控制在0.02mm以内,避免夹持过程中工件出现偏摆。

  整套机构的安装基准面设置在底部基座的下平面,基座上预留了四个沉头安装孔,孔位间距符合标准工装的安装尺寸,可以直接固定在标准T型槽工作台上,不需要额外加工转接板,整体安装边界的长宽尺寸控制在200mm以内,不会占用过多的工位空间,适合在紧凑的台式加工设备、小型装配工位上布置。设计过程中优先考虑了传动环节的受力合理性,齿轮的模数选用1.5模,齿面做了淬火处理,能承受频繁正反转带来的冲击载荷,齿条与夹头基座的连接面设置了定位销,保证装配时的位置精度,避免长期使用后出现传动错位。

  夹头的行程范围做了限位设计,在导轨两端设置了硬限位挡块,防止夹头开合超出行程导致齿轮齿条脱开,同时在夹头闭合的极限位置预留了0.5mm的间隙,避免夹头过度闭合夹伤薄壁工件。在实际使用场景中,这套夹持结构既可以配合手动轮作为钳工工位的手工夹持工装,用于小零件的打磨、钻孔工序,也可以在端部连接伺服电机,接入自动化产线的控制系统,配合上下料机械手实现自动夹紧、松开的动作,适配自动化生产的节拍要求。夹头的圆弧接触面做了发黑处理,既能提升接触面的耐磨性能,也能避免生锈污染工件表面,针对有色金属零件的加工场景,还可以在接触块上粘贴铜皮或者尼龙垫片,防止夹伤工件表面。

  基座的内部设计了集屑槽,加工过程中产生的切屑会顺着夹头的缝隙落入集屑槽内,不会堆积在导轨副上影响滑动顺畅度,日常维护只需要定期抽出集屑槽清理切屑,在导轨面涂抹少量润滑脂即可,维护难度很低。整套结构的受力路径经过优化,夹持力从夹头传递到导轨滑块,再直接传递到底部基座,不会对齿轮齿条传动副施加额外的径向力,能大幅延长传动部件的使用寿命,在连续三班倒的作业场景下,传动部件的使用寿命能达到两年以上,不需要频繁更换易损件。
