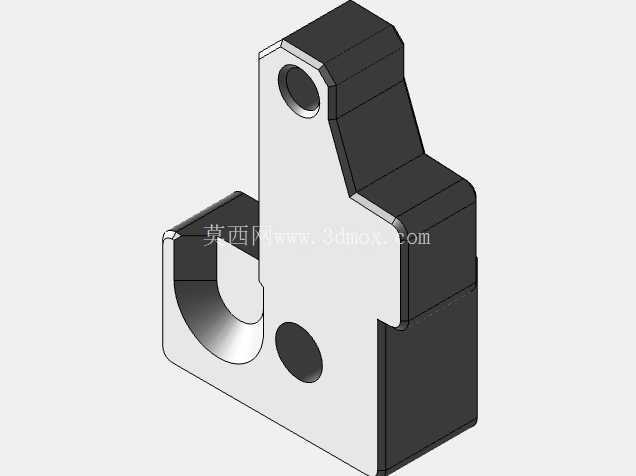

QidiQ1PRO适配BTT微探针安装固定座

在桌面级FDM3D打印机的日常运维与精度调校环节，床面调平是直接影响首层附着效果、打印件成型精度的核心步骤，传统的手动调平依赖操作人员经验，不仅耗时久，还容易因调平偏差导致翘边、首层脱落等问题，而接触式微探针自动调平方案，凭借探测精度高、响应速度快、受环境干扰小的优势，逐渐成为中高端桌面3D打印机升级的主流选择。这款适配Qidi Q1 PRO机型的BTT微探针安装座，正是针对原厂挤出组件未预留BTT系列微探针安装位的痛点开发的结构件，解决了用户自行升级自动调平系统时的安装定位难题。

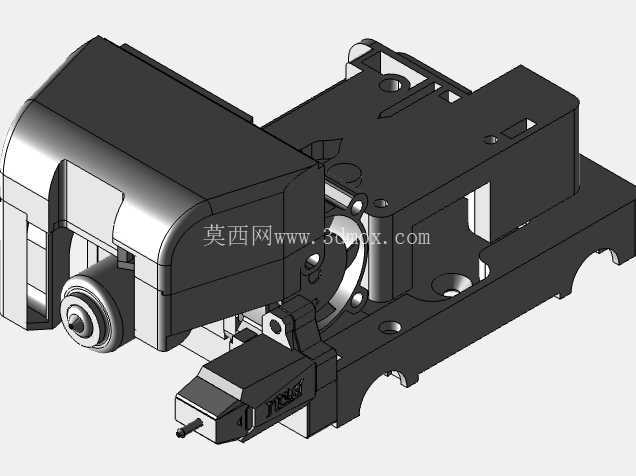

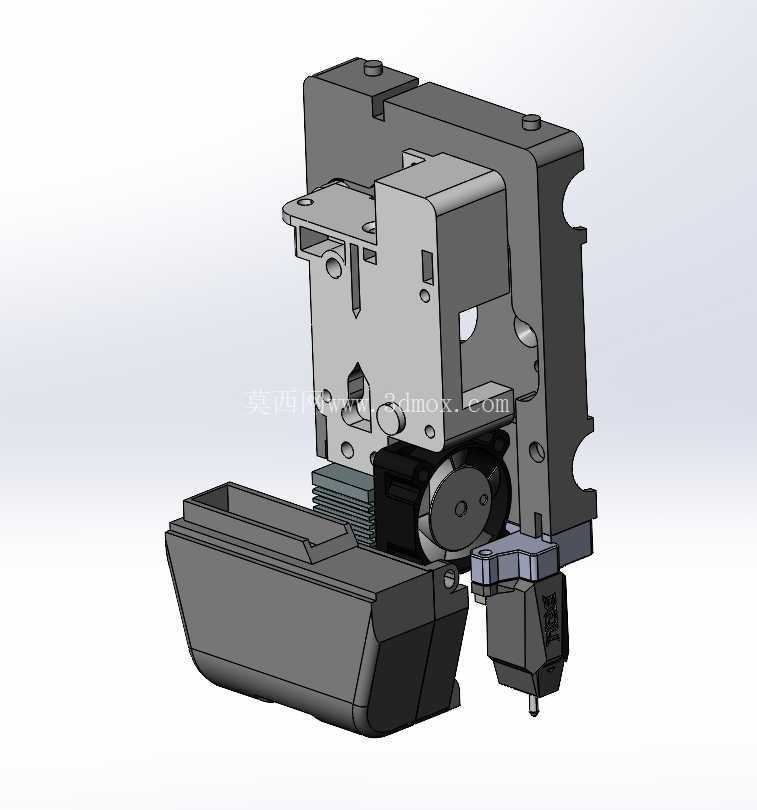

从实际装机场景来看，Qidi Q1 PRO作为面向进阶用户的高速桌面3D打印机，原厂挤出头采用近程挤出结构，整体集成度较高，喷头周边的安装空间十分紧凑，若采用自行打孔、胶粘等临时固定方式，不仅会破坏原厂结构件的强度，还容易出现探针位置偏移，导致探测数据偏差，直接影响调平精度。这款安装座在设计之初就完全贴合原厂挤出组件的外形轮廓，不需要对原有挤出结构做任何破坏性修改，可直接通过原有螺丝位完成固定，安装过程不需要额外加工，普通用户按照装配对位标识即可完成组装。

结构设计上，这款安装座充分考虑了高速打印场景下的稳定性需求，整体采用一体化的受力结构，与挤出机主体的贴合面做了适配性的轮廓匹配，安装后不会出现悬臂晃动的问题，避免高速移动时探针产生共振影响探测精度。针对微探针的安装位，设计时预留了精准的位置偏移量，X方向偏移27.75mm、Y方向偏移9.1mm，这个偏移参数是经过实际装机反复校准得出的，用户在固件中配置探针偏移参数时可直接参考该数值，不需要反复测试调整，大幅降低了升级后的调试成本。同时探针安装位预留了微小的调节余量，可根据实际装配公差微调探针的伸出长度，确保探针触发行程处于最优区间，既不会因伸出过长导致探针碰撞打印床面，也不会因伸出过短导致探测失效。

从安装边界来看，这款安装座完全适配Qidi Q1 PRO原厂的散热风道、风扇以及挤出机外壳结构，安装后不会与散热风扇、风道导风结构产生干涉，也不会影响原有挤出头的散热效果，避免因散热问题导致耗材熔融异常。安装座的整体轮廓做了倒角处理，没有尖锐的凸起结构，不会在打印过程中剐蹭到已经打印完成的模型外壁，尤其是在打印大尺寸模型、喷头移动到模型边缘位置时，不会出现结构件刮蹭模型表面的问题。同时安装座的厚度经过严格控制，不会过度增加挤出头组件的整体重量，避免因运动部件重量增加导致高速打印时出现惯性过冲、丢步等问题，保证原有打印速度下的运动精度。

在实际使用场景中，安装该固定座搭载BTT微探针后，打印机可实现全自动的床面网格调平，能够自动补偿热床不同位置的平面度偏差，即使是使用一段时间后出现轻微形变的热床，也能通过多点探测生成补偿网格，保证首层打印的一致性。对于经常更换不同耗材、需要频繁调整打印平台的用户来说，这套升级结构不需要每次打印前手动调平，大幅减少了打印前的准备时间，同时也降低了对操作人员的经验要求，新手用户也能快速获得稳定的首层打印效果。此外，安装座的结构设计充分考虑了耗材碎屑的堆积问题，在探针周边预留了排屑空间，打印过程中产生的少量耗材碎屑不会堆积在探针触发位置，避免因碎屑卡滞导致探针触发异常，提升了长期使用的可靠性。
