本田CB650R摩托车可打印结构设计

这款街车的三维结构设计，首先要兼顾实车的机械布局合理性与增材制造的工艺适配性，从实车测绘的逆向思路出发，先锁定整车的核心安装边界：轴距控制在1450mm区间，整车长度不超过2130mm，座高对应实车810mm的人体工程学基准，宽度方向手把端最大尺寸控制在780mm，所有外露结构的安装孔位、配合间隙都预留了0.2-0.5mm的公差带，适配FDM、SLA、SLS三类主流3D打印工艺的成型精度要求，避免打印后出现装配干涉问题。

从实际应用场景来看，这套结构既可以作为汽车爱好者的收藏展示摆件，拆分打印后也能作为机械原理教学的演示教具，用于讲解两轮机动车的动力传递路径、行走系统布局、覆盖件安装逻辑；在车辆建模实训场景中，也可以作为裸款街车的基准参考模型，帮助初学者理解外露式发动机、钢管车架的结构排布逻辑。

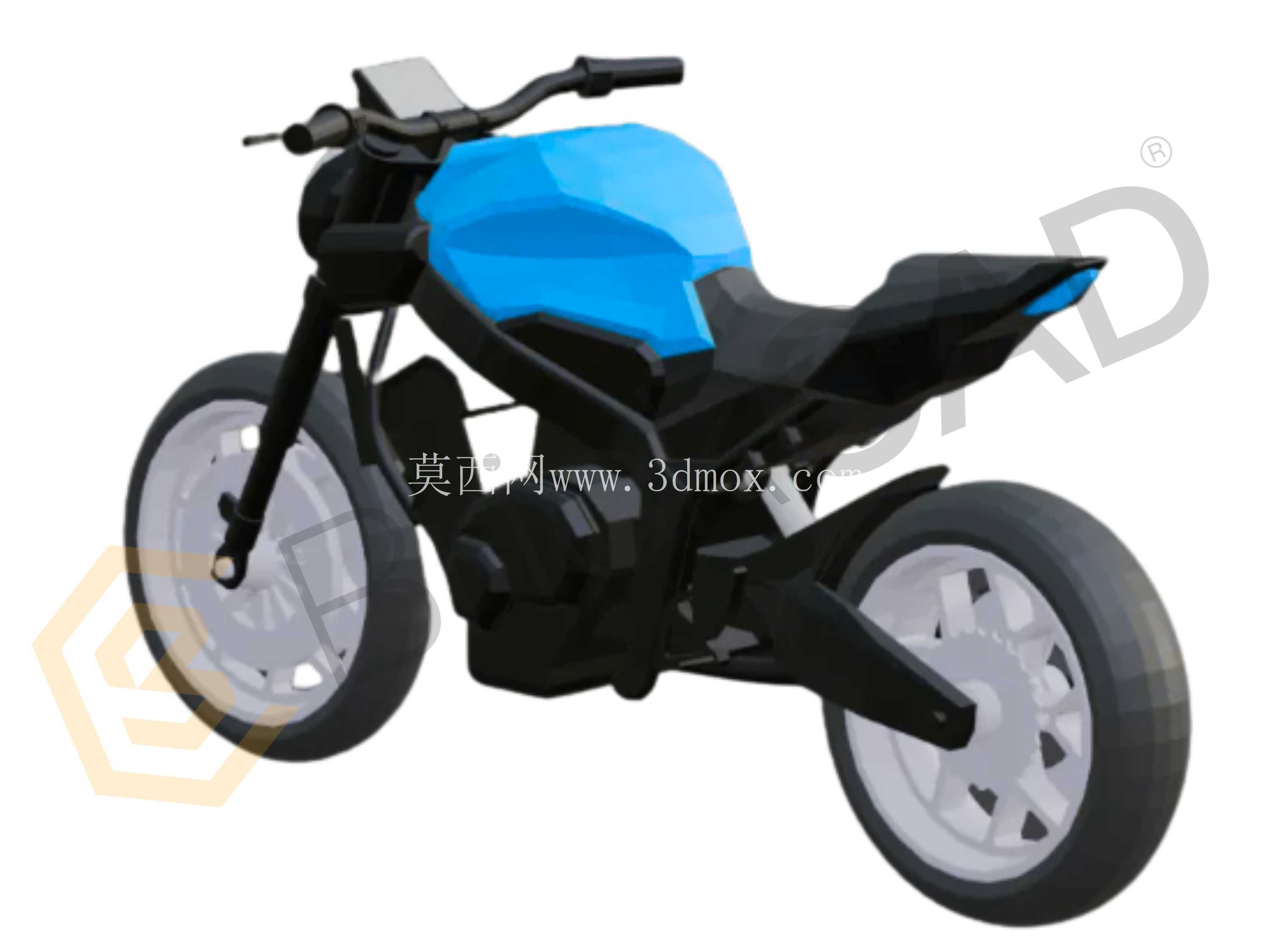

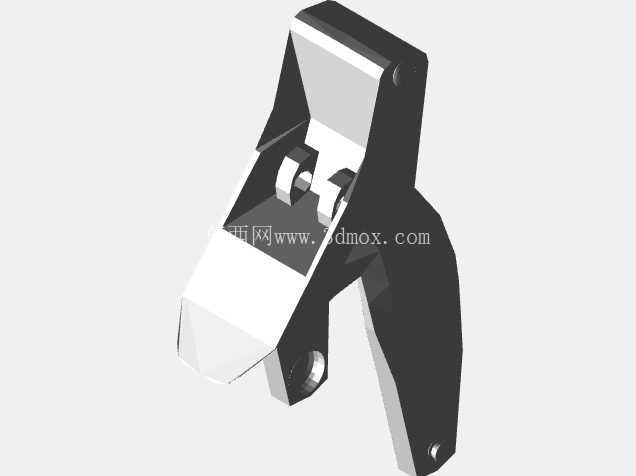

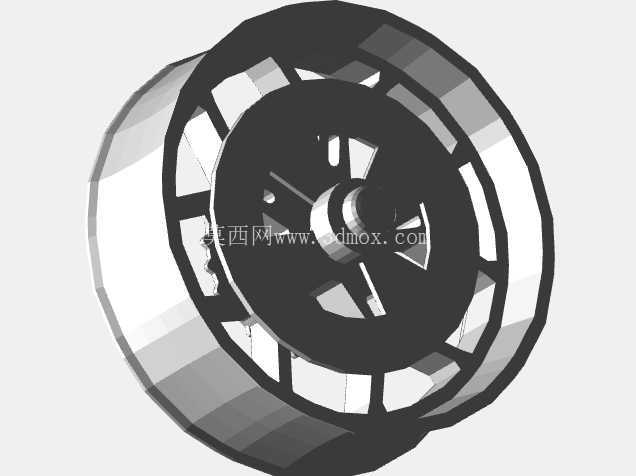

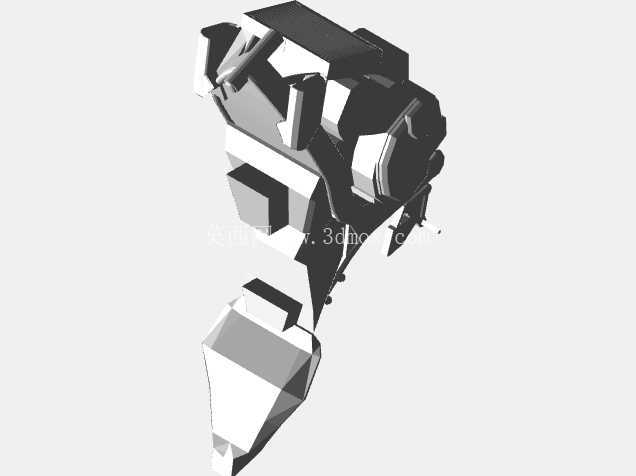

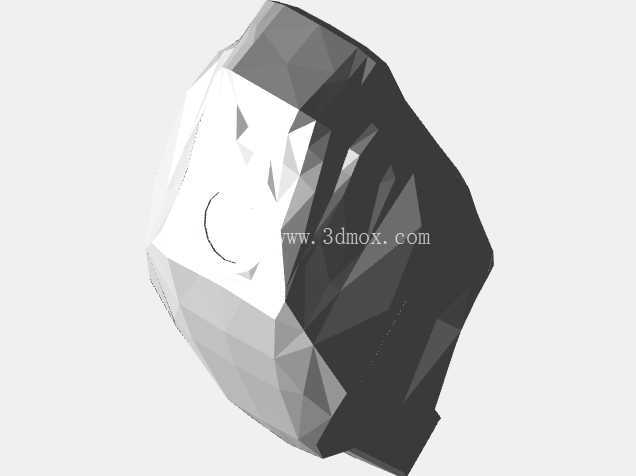

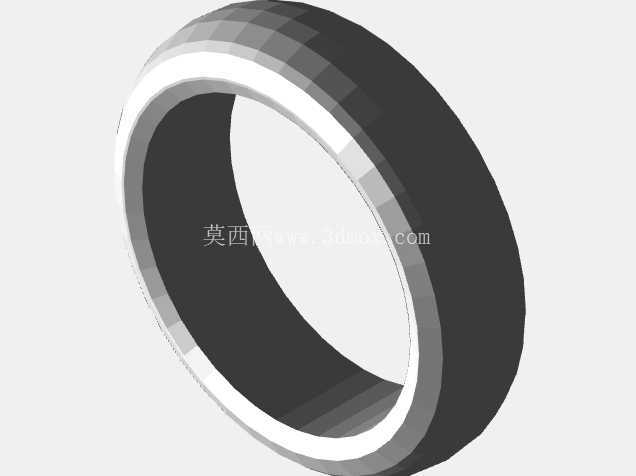

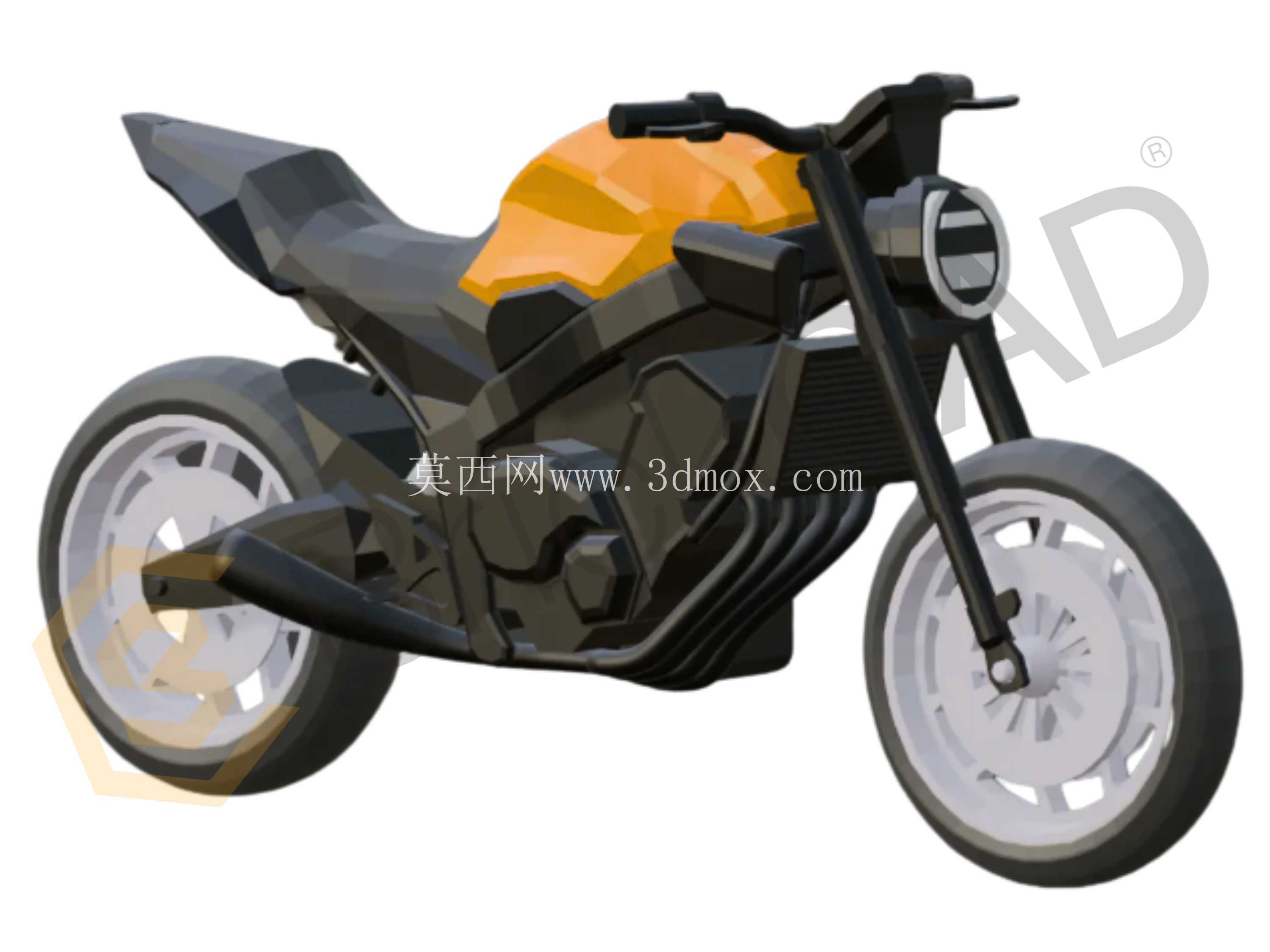

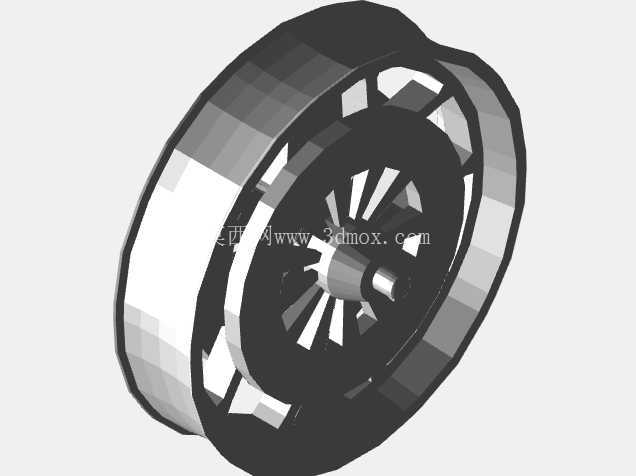

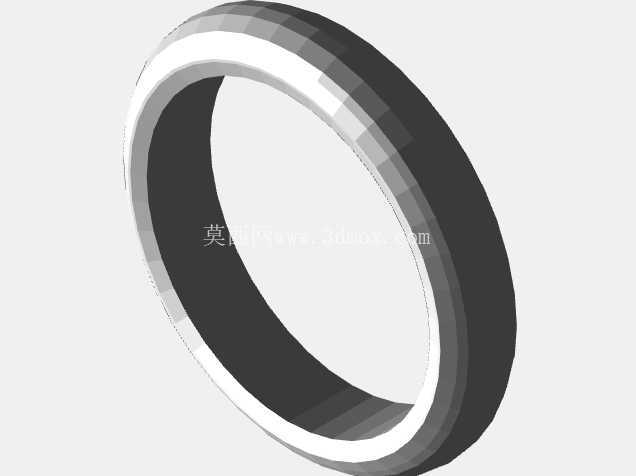

功能特性层面，模型完整还原了CB650R的现代裸车设计特征：外露的直列四缸发动机缸体做了几何简化，既保留了散热鳍片、安装吊耳的识别特征，又去掉了冗余的细碎曲面，避免打印时出现支撑难以去除的问题；油箱部分的雕刻式曲面做了壁厚优化，统一设置为2mm的均匀壁厚，打印时无需额外添加内部支撑就能保证成型强度；前后车轮与悬架组件做了分体式设计，轮辋、辐条、轮胎的配合面做了卡扣式限位，打印后可以直接卡合实现车轮的转动功能，前减震部分预留了滑动行程空间，还原实车的伸缩减震结构逻辑，后摇臂与车架的连接点做了销轴安装位，可配合金属销轴实现摇臂的摆动功能。

设计思路上没有一味追求曲面的极致写实，而是平衡了外观还原度与打印可行性：所有外露的尖角都做了R0.5的圆角过渡，避免打印过程中出现翘边、断料问题；覆盖件与车架的连接位都设计了隐藏式卡扣，替代胶水粘接的方式，方便后期拆分涂装；灯光部分的圆形头灯做了分层结构，可单独打印透明材质零件模拟灯罩效果，尾部的座椅部分做了分件设计，可分别打印不同材质模拟坐垫与尾壳的质感差异。

安装边界方面，整车的所有分体零件都控制在200*200*200mm的成型尺寸范围内，适配绝大多数桌面级3D打印机的成型仓尺寸；零件之间的配合面都做了拔模斜度处理，最小拔模角度为3度，无需额外添加支撑就能顺利打印；行走系统的轮轴同轴度控制在0.1mm以内，保证装配后车轮转动无卡顿；发动机与车架的连接位共设置了4处固定点，对应实车的发动机吊装逻辑，装配后整体结构强度足够支撑日常展示拿取，不会出现零件松脱的问题。

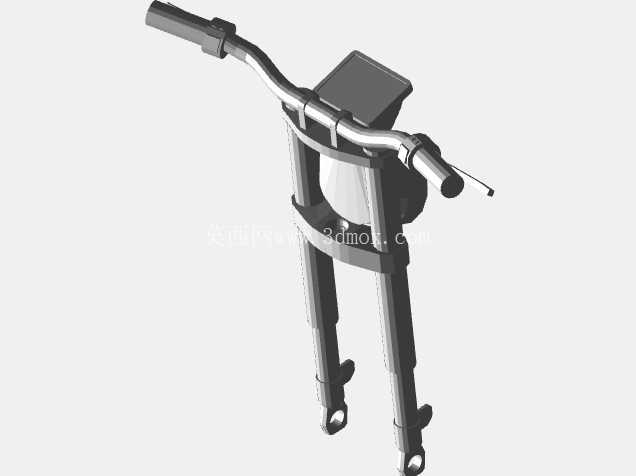

在结构细节处理上，转向系统保留了实车的车把转动逻辑，上联板、下联板与方向柱的配合位做了间隙配合设计，装配后车把可实现左右45度的转向角度，还原实车的转向行程；排气部分的前段、尾段做了分件设计，既保留了排气的走向特征，又避免了长条形零件打印时的变形问题；脚踏、换挡杆、刹车杆等小尺寸零件都做了加厚处理，最小壁厚不小于1.5mm，避免打印后零件断裂。整体结构没有冗余的装饰性特征，所有曲面、结构都对应实车的实际功能布局，既保证了外观的识别度，又充分考虑了3D打印的工艺限制，适合不同层次的建模爱好者、机械教学场景使用。
