斯巴鲁翼豹车型底盘举升配套套件

这套适配09款翼豹掀背车型的底盘举升套件，核心服务于非铺装路面通行场景下的车身高度提升需求，解决原厂车型离地间隙不足、通过性受限的实际问题。整套套件包含前桥举升限位座、后桥举升垫块、副车架调整垫片以及定位销套四类核心部件，所有部件的安装边界完全匹配原厂底盘的预留孔位，无需对原车纵梁、副车架进行打孔、焊接等破坏性改造，安装时仅需拆卸对应位置的原厂固定螺栓，将套件垫块垫入连接面后按原厂扭矩要求复紧螺栓即可完成装配，大幅降低改装施工的操作门槛与结构风险。

从功能设计逻辑来看，套件采用前1又3/4英寸、后2英寸的差异化举升高度设定，并非简单做等高度垫高处理——这一数值匹配经过悬架运动学仿真验证，能够在车身升高后抵消主销外倾角的被动变化，避免升高后出现轮胎偏磨、转向回正力异常、高速行驶稳定性下降等常见改装问题。配套的副车架下降2英寸调整垫片，作用是在车身与悬架相对位置改变后，将副车架的安装位置同步下移，保证半轴、转向拉杆的工作角度维持在原厂设计的合理区间内，防止等速万向节因工作角度超出阈值出现过早磨损、高速抖动等故障。

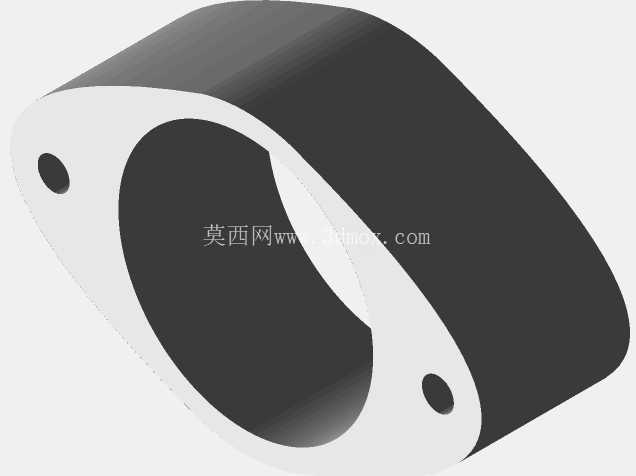

部件的结构设计充分考虑受力传递路径，前桥举升座采用三角轮廓造型，三个固定孔位对应原厂减震器塔顶的安装点位，环形主体结构完全承托减震器底座的接触面，避免局部应力集中；举升支柱采用中心带定位孔的柱状结构，安装时可与原车定位销精准配合，防止车辆行驶过程中垫块出现移位、窜动；小型圆柱销套则用于填补安装间隙，保证各连接面的贴合度，避免长期使用后出现螺栓松动、异响等问题。

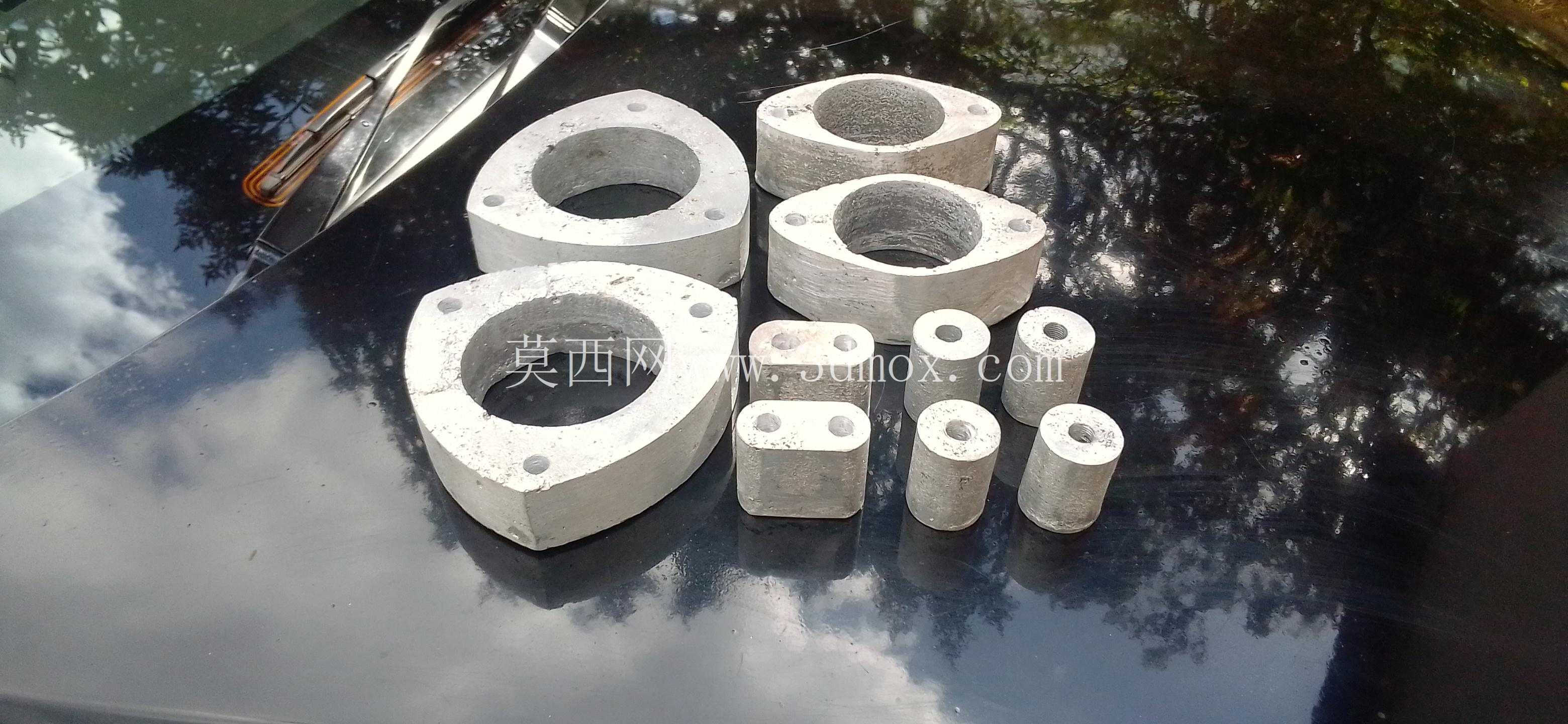

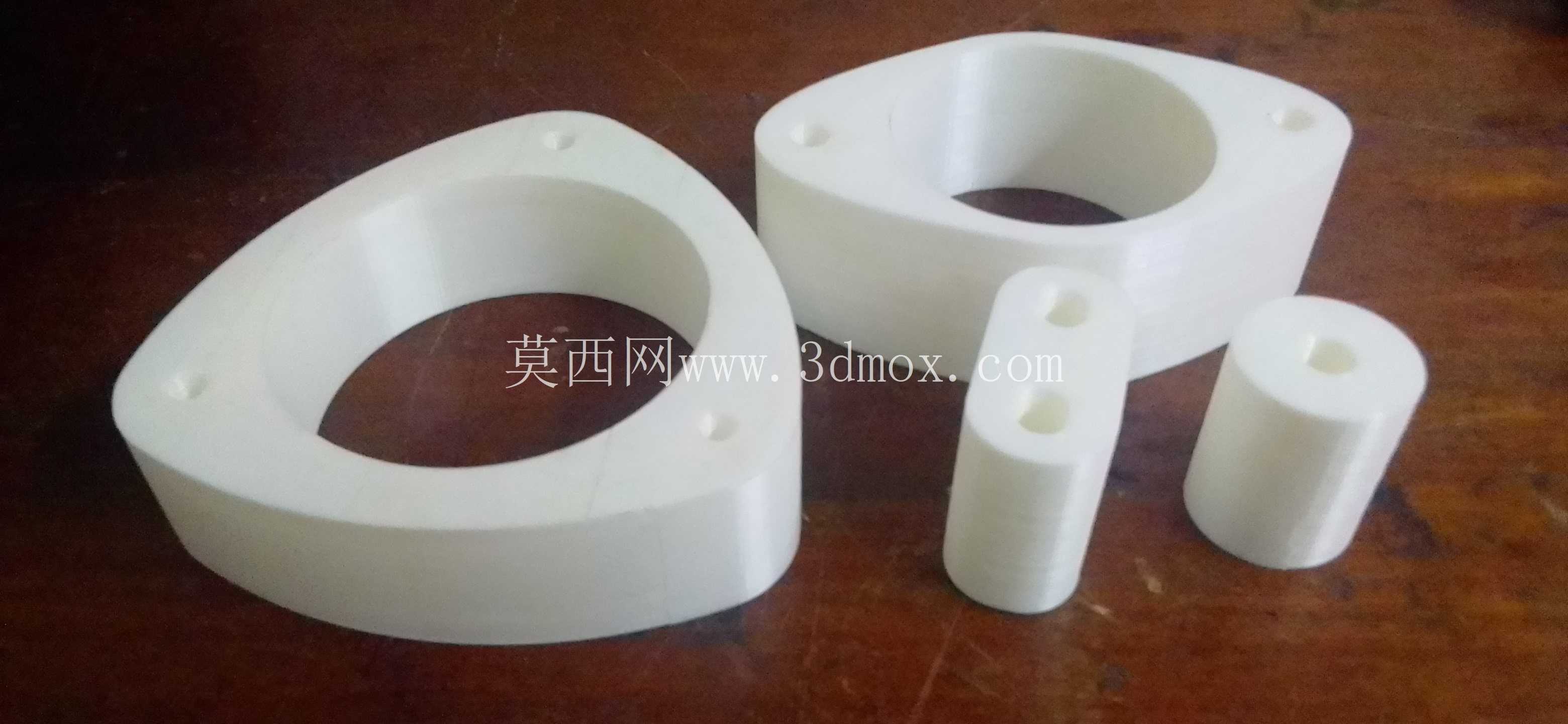

在实际应用场景中，这套套件既可以搭配铝制切削加工的成品部件直接装车使用，也可通过3D打印制作PLA材质的原型件，用于铝铸件开模前的结构验证、安装位匹配测试——打印的原型件可完成全流程试装，检查孔位对位精度、部件间隙、悬架行程干涉情况，确认所有尺寸无误后再进行金属件的铸造加工，能够大幅减少金属件开模后的修改成本，缩短改装部件的开发周期。从结构强度角度看，铸造铝合金材质的成品件完全能够承受非铺装路面行驶时的冲击载荷，接触面的平整度经过机加工处理，可保证安装后应力均匀分布，不会出现局部压溃、变形的问题；PLA原型件虽然无法承受长期车载载荷，但用于尺寸验证、装配校验完全能够满足工程需求，图中展示的未抛光铸铝件与PLA打印件的对比，也直观呈现了从原型验证到成品加工的完整开发链路。

整套部件的外形尺寸完全围绕原车底盘空间设计，举升垫块的外径不超过原厂安装座的边界，不会与周边的刹车管路、线束、轮拱内衬产生运动干涉；垫片的厚度经过精准计算，副车架下移后不会与发动机油底壳、排气头段产生位置冲突，安装后车辆的四轮定位参数可通过原厂调整机构恢复到合理范围，无需额外改装可调摆臂等部件，兼顾通过性提升与日常行驶的操控稳定性。
