奥迪A2车载中控嵌入式杯架结构设计

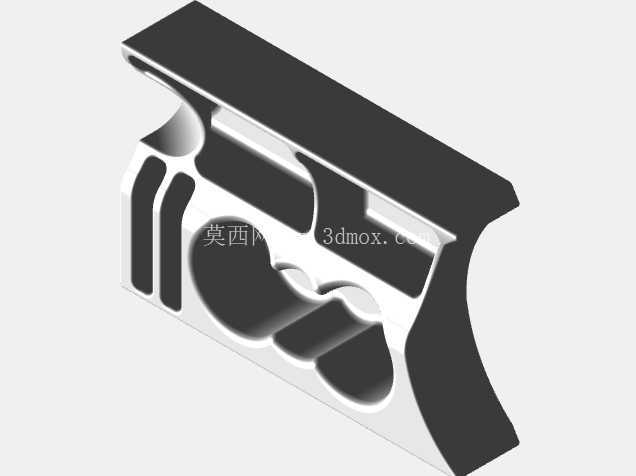

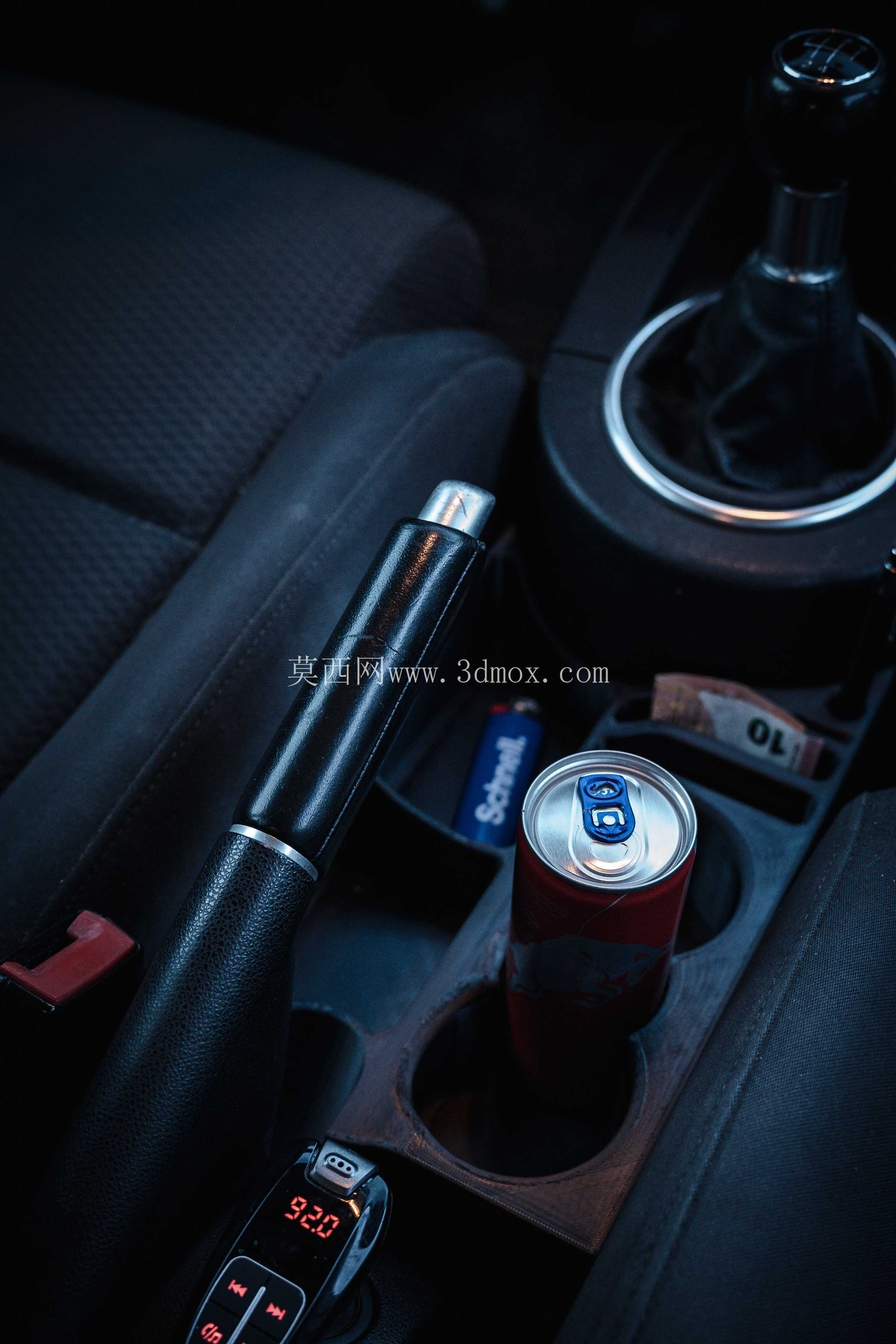

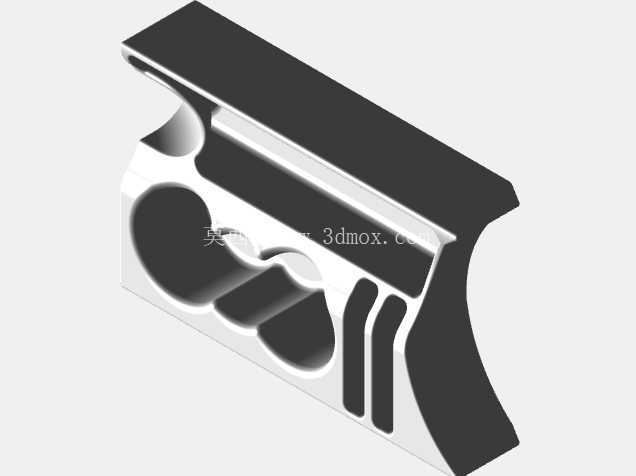

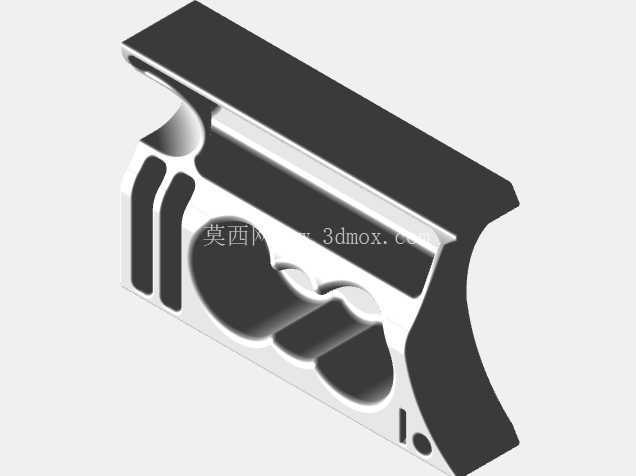

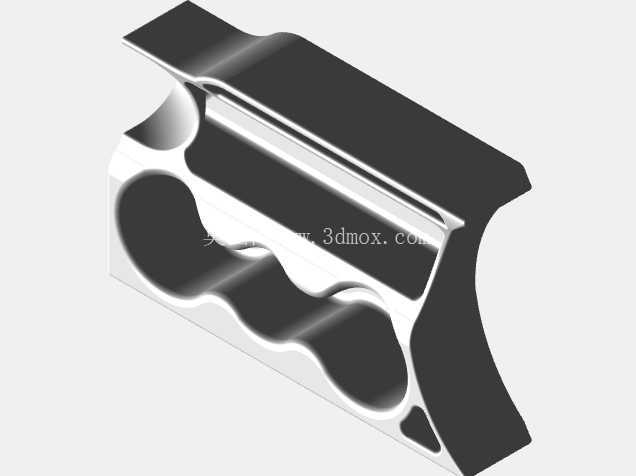

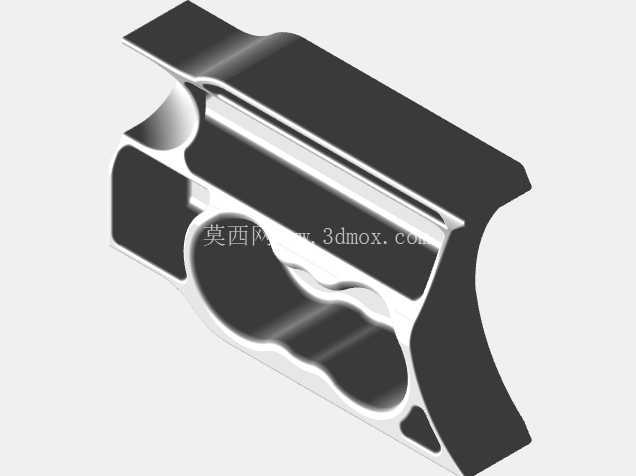

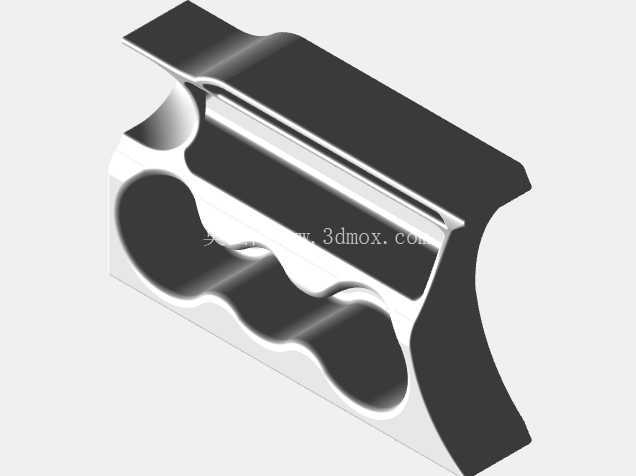

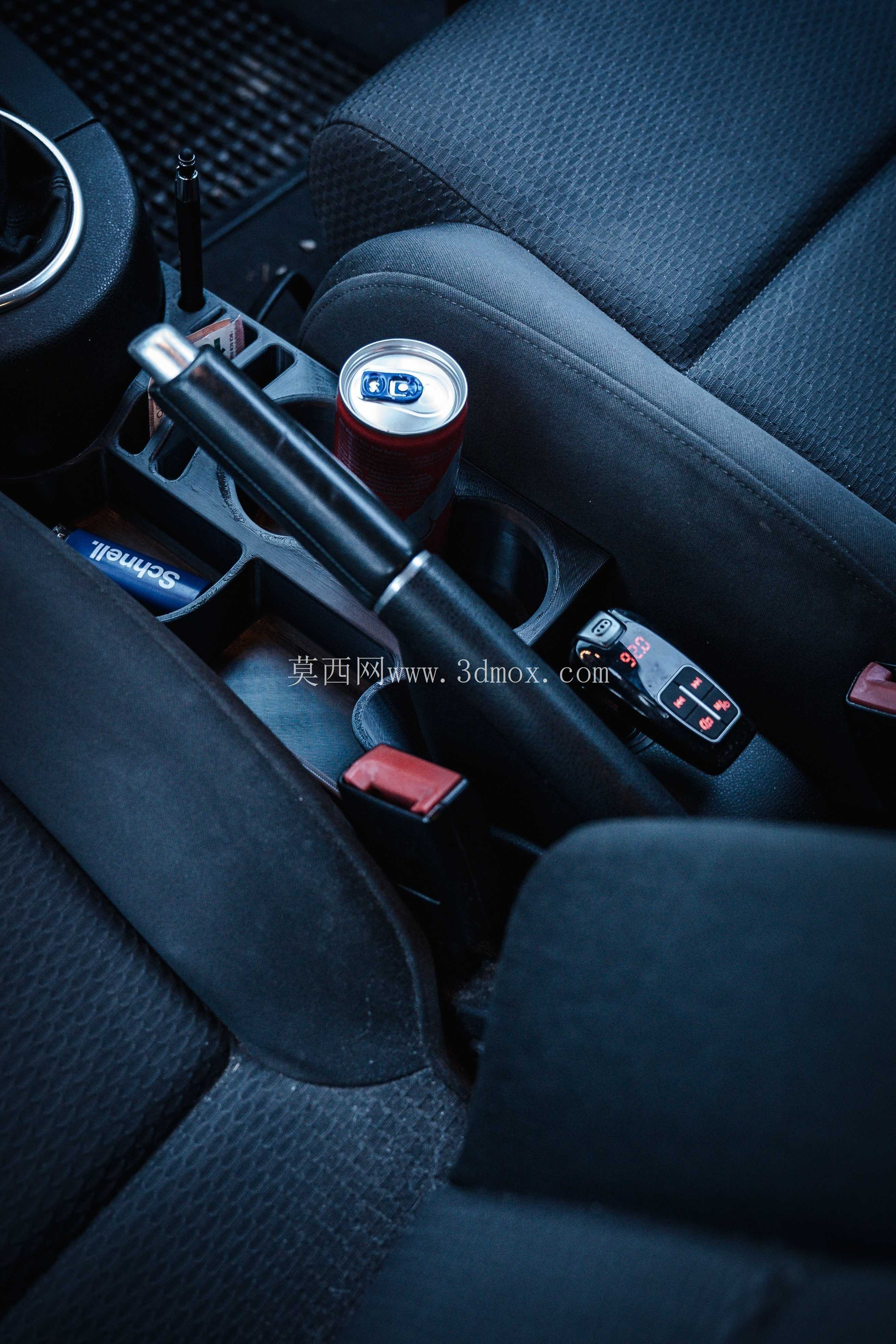

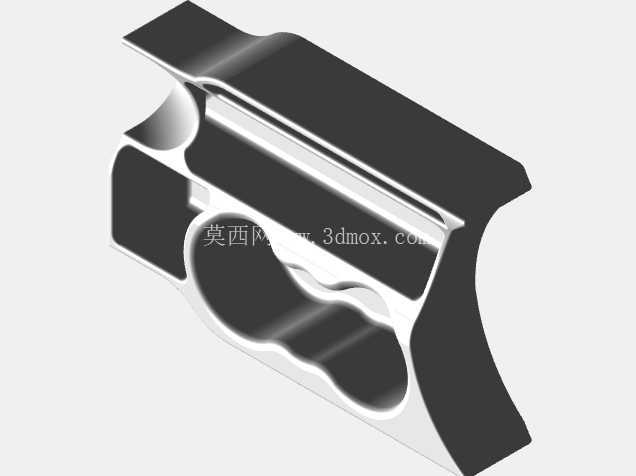

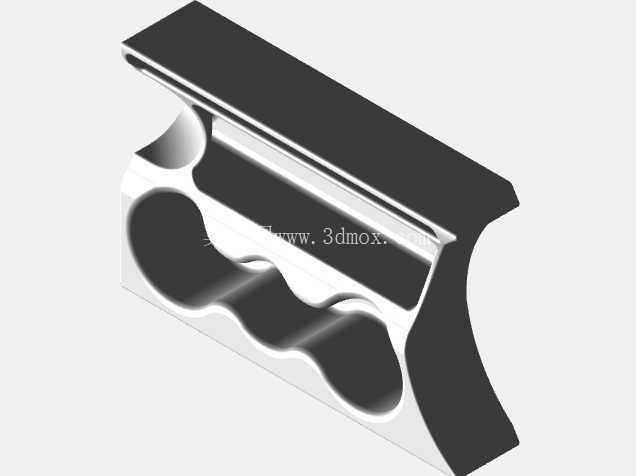

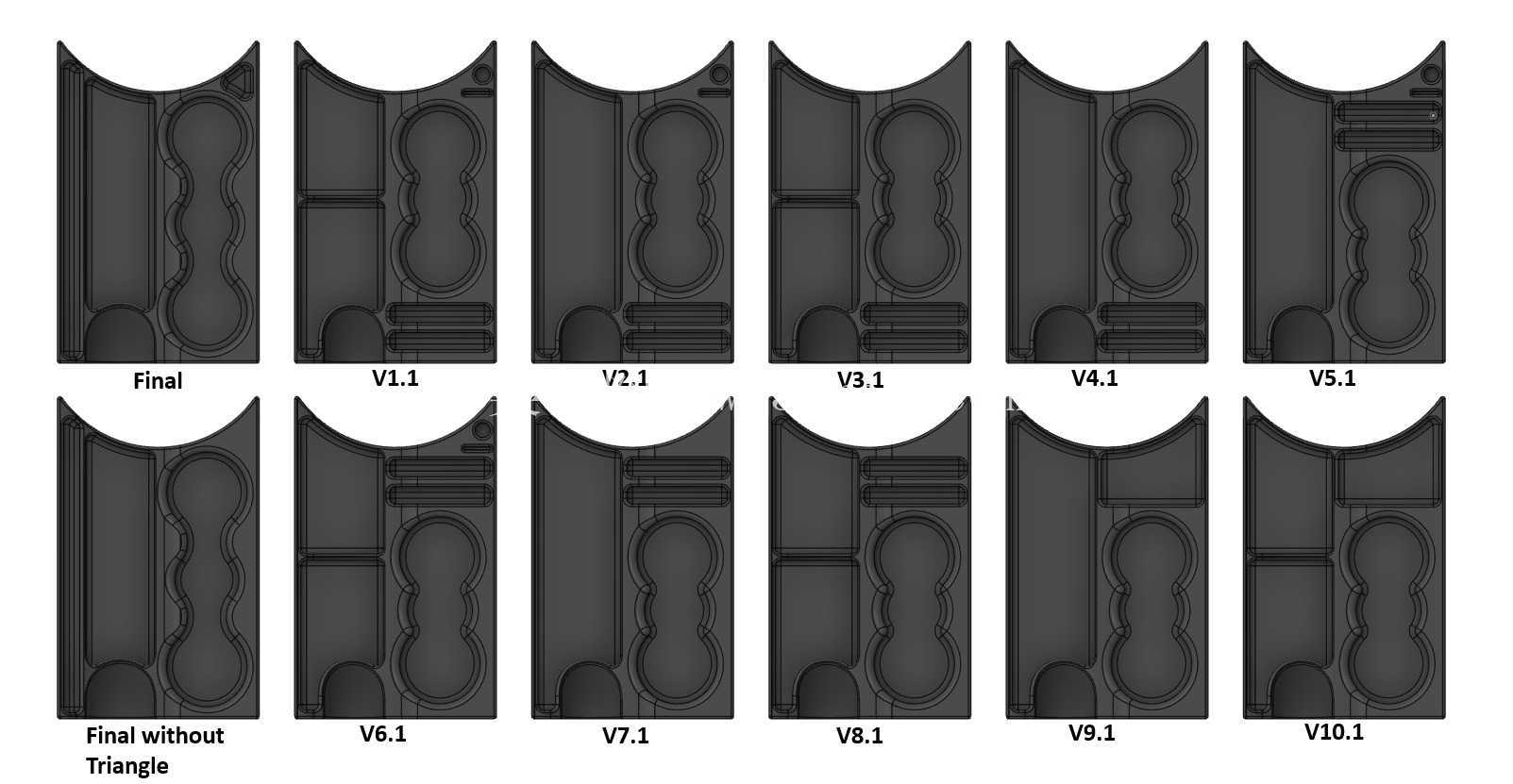

　　车载杯架作为乘用车中控区域的核心人机交互配件，其设计合理性直接影响驾乘人员的使用体验与行车安全，本次针对奥迪A2车型开发的中控嵌入式杯架，完全适配车型原有中控通道的安装边界，无需对原车内饰结构做破坏性改动即可完成装配。从实际使用场景来看，日常通勤场景下驾乘人员常需放置罐装饮品、瓶装水、随手携带的笔类小件、停车卡或零散硬币，早期版本的杯架仅预留了饮品放置位，未整合小件收纳功能，实际使用中零散物件易在杯架周边滑动，甚至在车辆变道、过减速带时滑落至踏板区域，带来安全隐患。在结构迭代过程中，首先针对杯体固定结构做了适配优化，常规市售罐装饮料直径多在66mm左右，常见瓶装水直径在60-70mm区间，杯架的承托腔体深度设置为85mm，既可以保证常规高度的饮品放置后不会因车辆颠簸倾倒，也不会因腔体过深导致矮罐饮品取放不便。腔体边缘做了15度的外翻导向角，驾乘人员在行驶过程中无需低头精准对位，仅凭触感即可将饮品顺利放入杯位，降低驾驶过程中分心操作的风险。

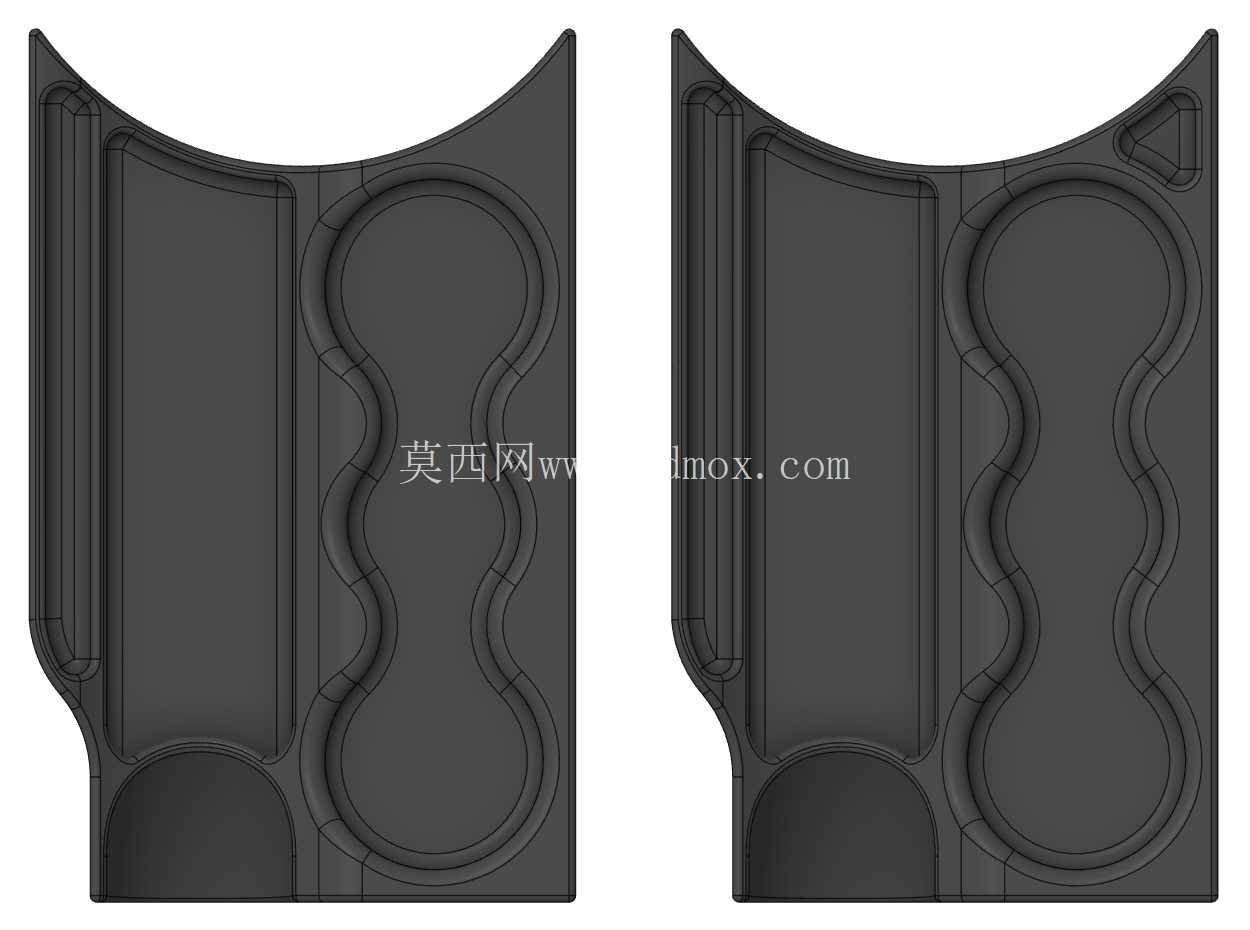

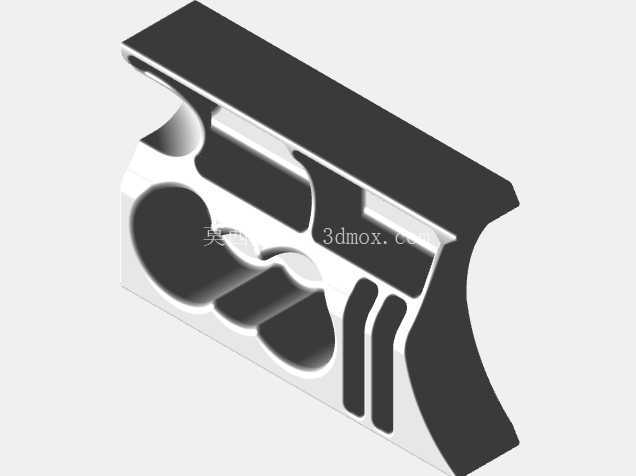

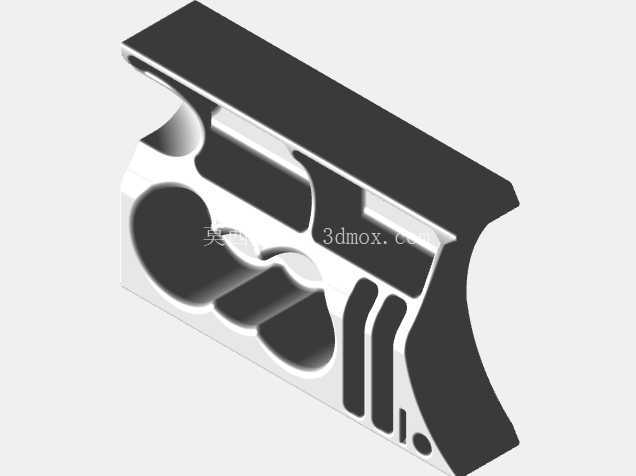

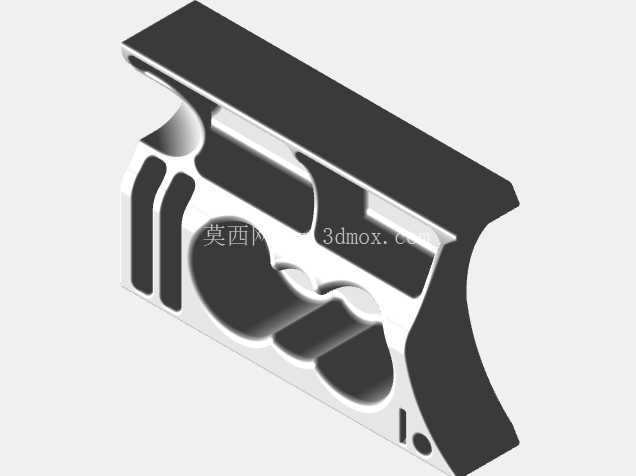

　　针对小件收纳的需求，在杯架相邻位置整合了狭长型笔槽与浅盘式硬币/卡片收纳区，笔槽宽度设置为15mm，可容纳常规书写笔、高速通行卡等长条形物件，浅盘区域深度为12mm，放置硬币、停车票等轻薄物件时不会因车辆加速、制动出现窜动，同时浅盘设计也方便用户快速取放物件，无需探手到深腔结构中摸索。在安装匹配层面，杯架整体外轮廓完全贴合奥迪A2中控通道的预留安装位，侧边设置的三个卡扣位与原车安装基座的卡接点位完全对齐，装配时仅需对准位置轻压即可完成固定，无需额外打孔或使用粘接剂，后期拆卸维护也不会损伤原车内饰面板。

　　杯架表面的纹理处理与原车中控的哑光塑料质感保持一致，不会出现后装配件的突兀感，承托腔体内部做了细微的防滑筋条设计，饮品放入后筋条与容器侧壁形成轻微的过盈配合，即使车辆经过颠簸路面，容器也不会在腔体内晃动产生异响。考虑到不同使用场景的需求，杯架的承托边缘做了加厚处理，日常放置重量不超过1kg的容器时不会出现结构变形，材质选用与原车内饰一致的耐温ABS材质，夏季车内高温环境下不会释放异味，冬季低温环境下也不会出现脆裂问题。

　　在空间利用上，杯架整体结构未侵占换挡机构的操作空间，换挡手柄在各个档位切换时，都不会与杯架内放置的物件产生干涉，同时杯架位置距离驾乘人员的手部自然放置区域距离为120mm左右，符合人机工程学的操作范围，取放物件时无需过度侧身或前倾，保证驾驶过程中的操作安全性。针对不同用户的使用习惯，杯架的两个饮品承托位做了等直径设计，用户可根据自身使用习惯放置饮品或其他随手物件，相邻的收纳区也可根据需求放置小型烟灰缸、车载香薰等配件，结构本身预留了足够的适配余量，不会因配件尺寸的微小差异出现安装干涉。在结构强度验证层面，杯架整体壁厚设置为2.5mm，关键卡接位置的壁厚加厚至3mm，可承受日常使用中的常规磕碰，侧边与中控面板贴合的位置做了0.5mm的容差设计，可抵消原车内饰件的生产装配误差，保证安装后与周边面板的缝隙均匀，不会出现高低差或缝隙过大的问题。
