Xbox手柄防护收纳硬质携带盒结构设计

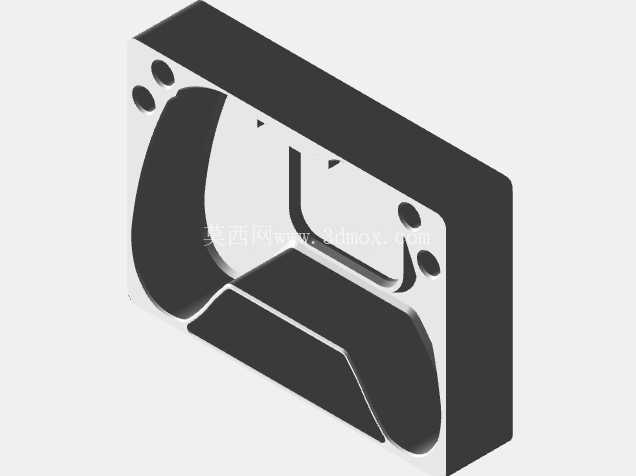

　　日常游戏外设携带场景中，Xbox原装手柄缺乏适配的硬质防护载体，多数玩家使用软包或者通用收纳盒存放，容易在背包挤压、外出携带过程中出现摇杆偏移、按键刮花、壳体磕碰掉漆的问题，尤其是经常参与线下联机聚会、跨场地携带设备的用户，手柄的防护收纳一直是外设携带环节的痛点。这款收纳盒的结构设计完全围绕Xbox系列手柄的外轮廓做适配，内腔的仿形槽不是简单的大尺寸空腔预留，而是针对手柄的握把弧度、摇杆凸起高度、肩键突出尺寸做了精准的限位设计，手柄放入后不会在盒内出现窜动，哪怕收纳盒从桌面高度意外跌落，内部的缓冲间隙也能避免手柄直接承受冲击载荷。

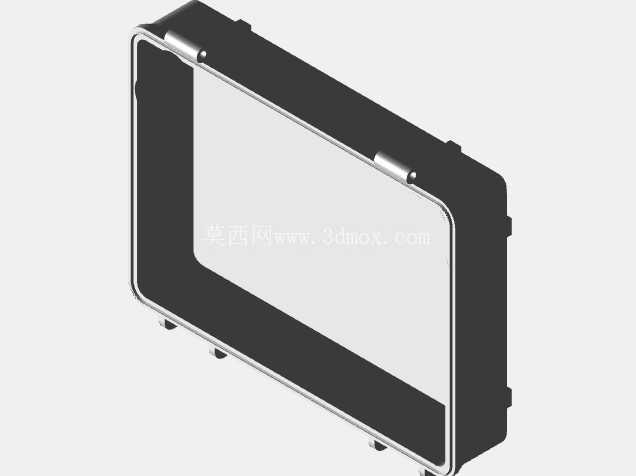

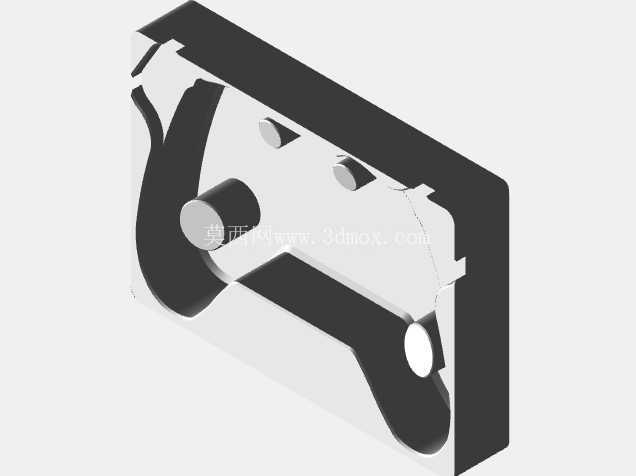

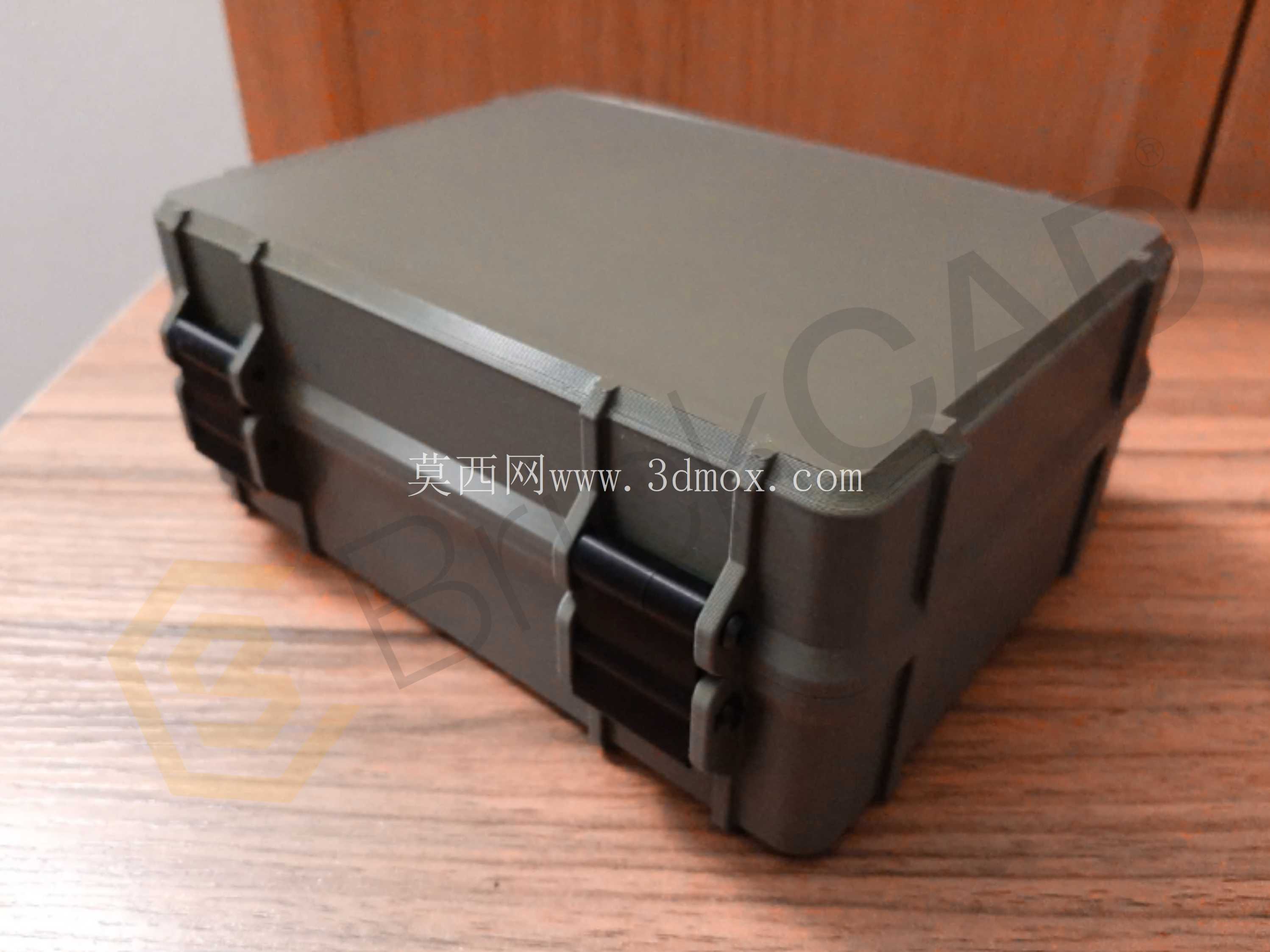

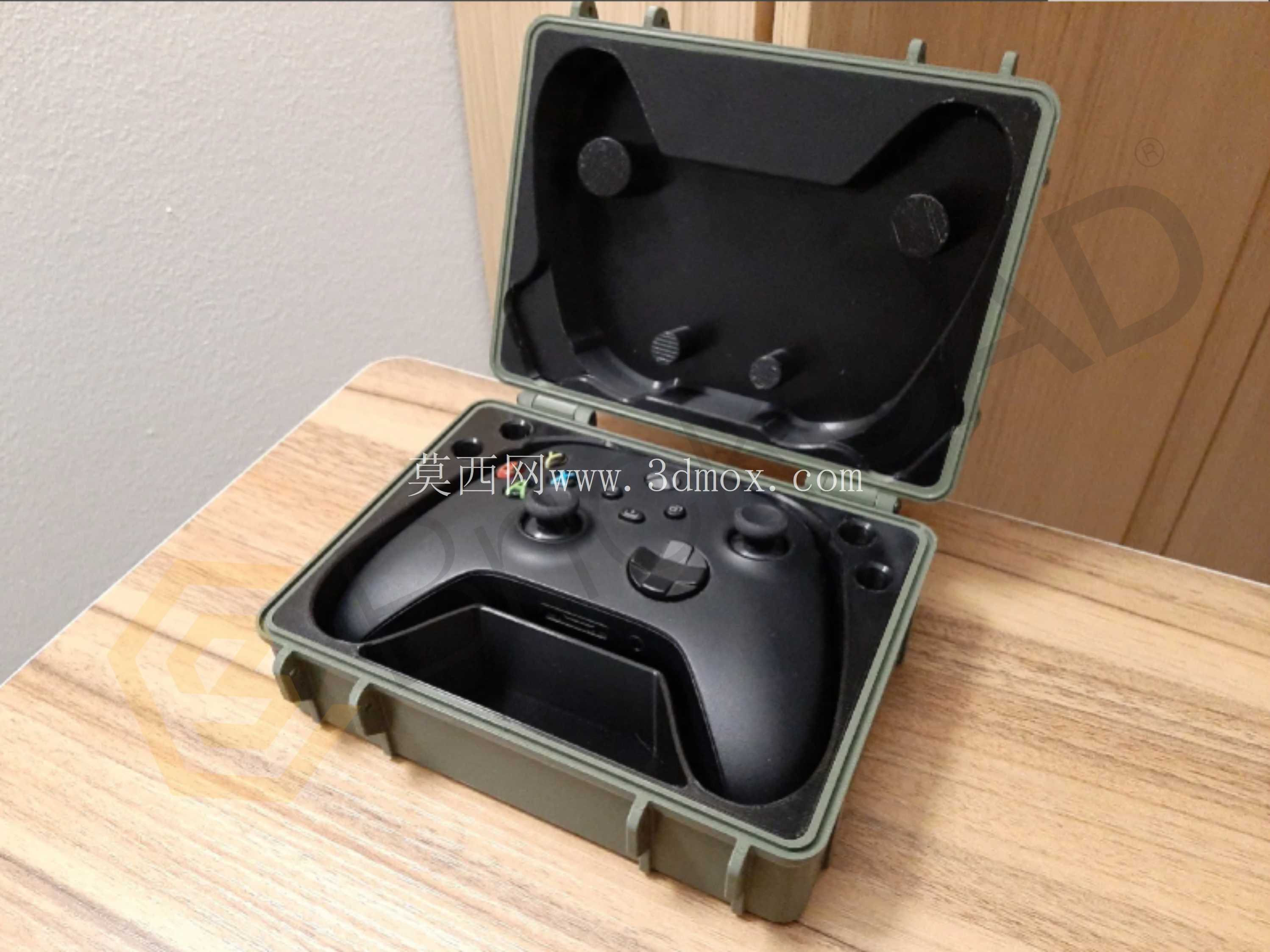

　　盒体的壁厚做了梯度设计，边角位置的壁厚比平面区域厚1.2mm，对应日常携带过程中最容易发生磕碰的棱边位置，提升整体抗冲击性能的同时不会过度增加整体重量。上下盒盖的闭合结构采用了嵌入式止口配合，合盖后止口位置的重叠量为3mm，既可以避免日常使用中灰尘从接缝处进入盒内，也能提升闭合后的整体刚性，不会出现普通薄壳盒体按压后上下盖错位的问题。盒盖内侧对应手柄摇杆、十字键的位置做了独立的凸台支撑，合盖后凸台表面和手柄按键表面保留0.5mm的安全间隙，既不会在携带过程中因为挤压导致按键长期处于受力状态，也能限制手柄在垂直方向的位移，避免运输过程中手柄上下跳动撞击盒盖。锁扣位置设置在盒体前侧的居中区域，采用和盒体一体的卡扣结构，不需要额外加装金属合页或者锁具，适配3D打印的一体成型工艺，打印完成后只需要去除支撑就可以直接装配使用，不需要额外的连接件。内腔除了手柄主体的容纳槽之外，在握把前方预留了小型附件的存放空间，可以放置备用的摇杆帽、短款Type-C充电线或者小型蓝牙适配器，空间利用率经过反复调整，不会因为预留附件空间导致整体外轮廓尺寸过大。盒体的外轮廓尺寸控制在可以放入常规双肩背包侧袋、电脑包隔层的范围内，外侧没有突出的尖锐结构，放置在包内不会刮伤其他电子设备的表面。

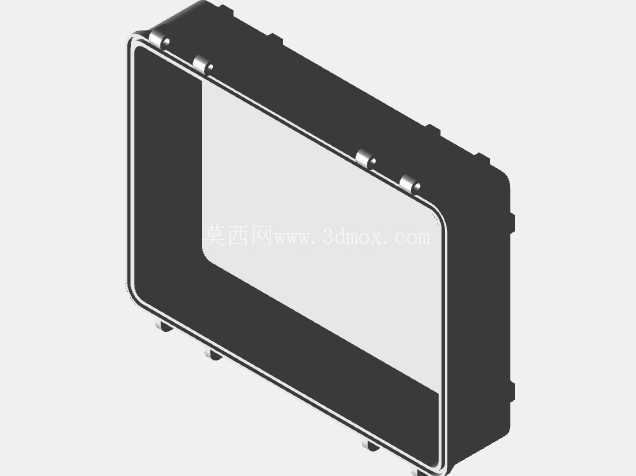

　　设计过程中针对不同3D打印工艺做了适配优化，所有的内壁拔模角度控制在1.5度，无论是FDM工艺的桌面级打印机，还是SLA、SLS工艺的工业级打印设备，都可以顺利打印，不需要额外添加大量支撑结构，减少后期处理的工作量。盒体表面没有做多余的装饰纹理，保持平整的壳体表面，既可以减少打印过程中的表面瑕疵，也方便用户根据自己的需求做后期的表面处理，比如打磨喷漆、粘贴个性化标识。上下盒盖的连接位置采用了一体的活页结构，活页的转轴位置做了圆角过渡，反复开合过程中不会出现应力集中导致的断裂问题，活页的间隙预留了0.2mm的打印公差，哪怕是打印精度稍差的桌面级设备，也不会出现合盖过紧或者松垮的问题。

　　在内腔的缓冲设计上，没有采用额外粘贴泡棉的方案，而是通过壳体本身的结构形变来吸收冲击，盒体内腔的支撑筋厚度设置为1.8mm，受到外力冲击时可以通过微小的弹性形变卸掉部分冲击力，相比粘贴泡棉的方案，长期使用不会出现泡棉老化脱落、残留胶渍的问题。针对手柄的充电接口位置，内腔对应位置做了避让槽，如果需要在收纳状态下给手柄充电，只需要打开对应位置的预留挡片就可以插线，不需要将手柄从盒内取出。整个盒体的开合手感经过反复调整，卡扣的扣合力度控制在单指可以轻松开启、倒置盒体不会自行松脱的范围内，日常使用中不会出现背包里意外开盖导致手柄滑落的情况。
