3D打印线缆理线固定卡扣结构设计

在工业设备布线、桌面数码设备线束整理、3D打印机走线规整、小型电气柜内部线束排布这类场景里，零散线缆的无规则堆叠一直是影响运维效率、带来安全隐患的常见问题——线缆交叉缠绕不仅会干扰后续故障排查，运动部件旁的冗余线缆还可能被拉扯磨损，造成信号中断甚至短路风险，这类小尺寸理线零件的实用性，往往在实际布线作业中才会凸显价值。

这套理线卡扣的设计完全围绕实际布线的操作习惯展开，没有做多余的装饰性结构，整体采用一体化成型思路，适配熔融沉积成型、光固化等主流3D打印工艺，打印过程无需额外添加支撑结构，拆件后仅需简单去除打印层纹毛刺即可投入使用，不需要二次机加工或者表面处理。卡扣的卡接结构做了针对性的受力优化，卡入线缆时依靠结构自身的弹性形变张开，卡入到位后卡扣的限位边会牢牢贴合线缆外被，不会因为线缆的小幅拉扯出现松脱，同时卡扣边缘全部做了R0.8以上的圆角过渡，不会割伤线缆的PVC或者橡胶外被，长期使用也不会出现卡接位置的线缆磨损问题。

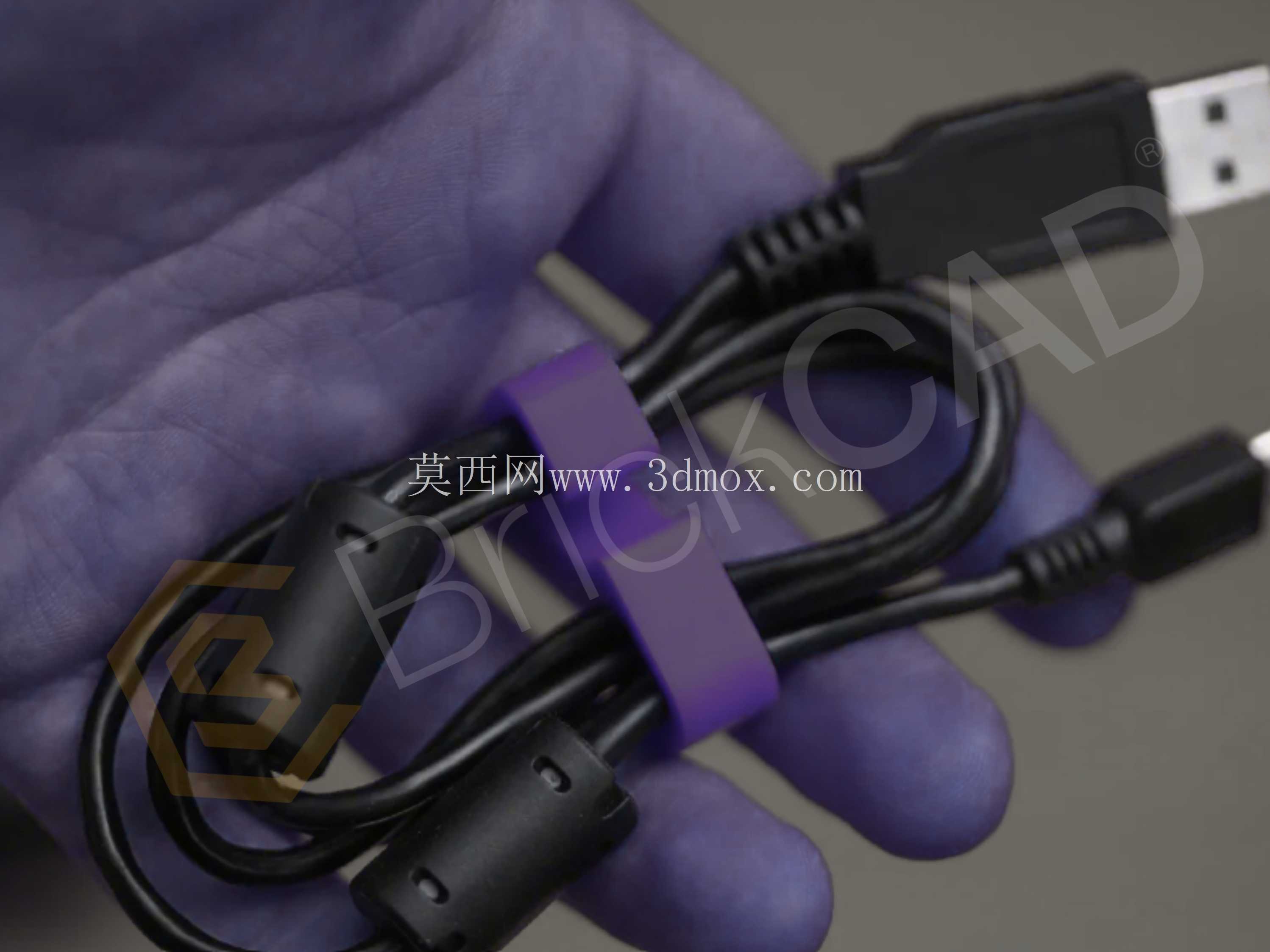

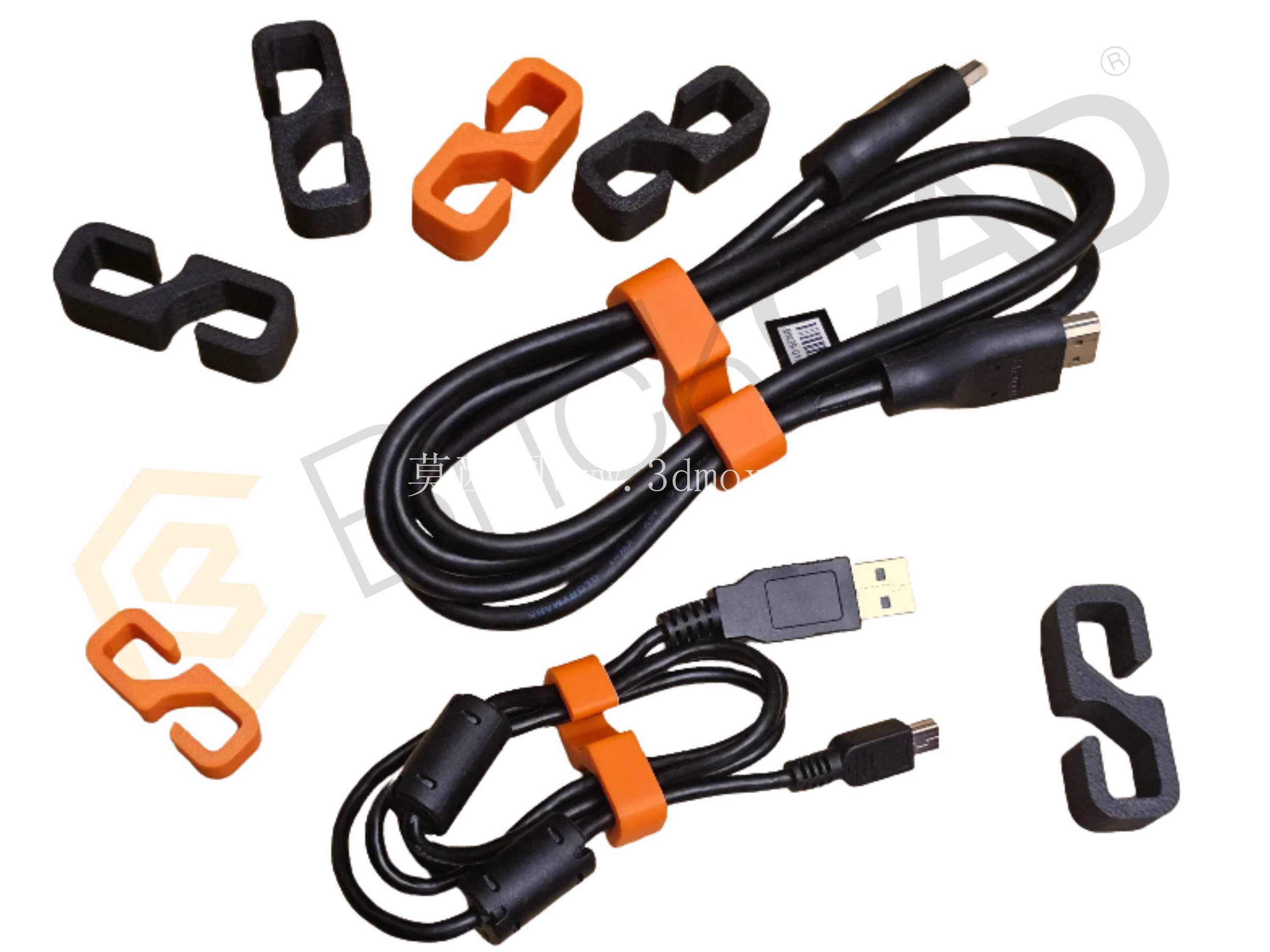

从结构尺寸来看，这套卡扣覆盖了常用的3mm到8mm线径范围，包含单孔固定、双孔并行理线、S型绕线固定三种不同的结构形式：单孔款适合单根电源线、数据线的定点固定，可搭配背胶或者螺丝固定在设备壳体、桌面、墙面等平整基面，安装时不需要提前对线束做预绑扎，直接将线缆卡入卡扣即可完成固定，后续调整线束走向时也可以直接将线缆从卡扣中取出，不需要破坏卡扣结构；双孔款适合两根并行的线束整理，比如HDMI线搭配供电线、USB数据线搭配充电线这类常见的双线布设场景，能够将两根线缆规整为并行排布，避免两根线缆互相缠绕；S型绕线款则适合线束长度冗余的场景，可以将多余的线缆折叠后通过S型结构卡合固定，收纳多余线长，避免冗余线缆垂落或者卷入周边运动部件。

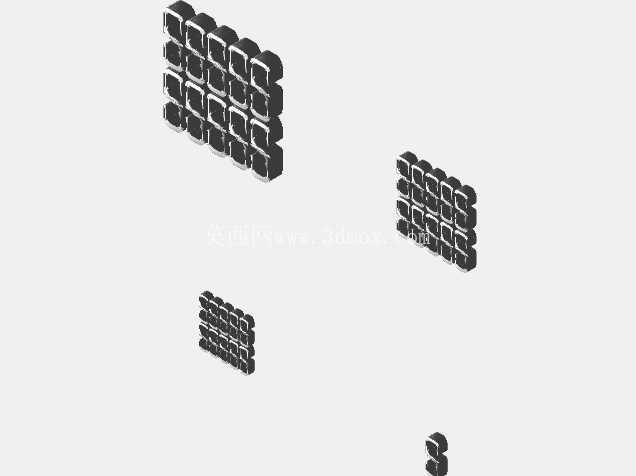

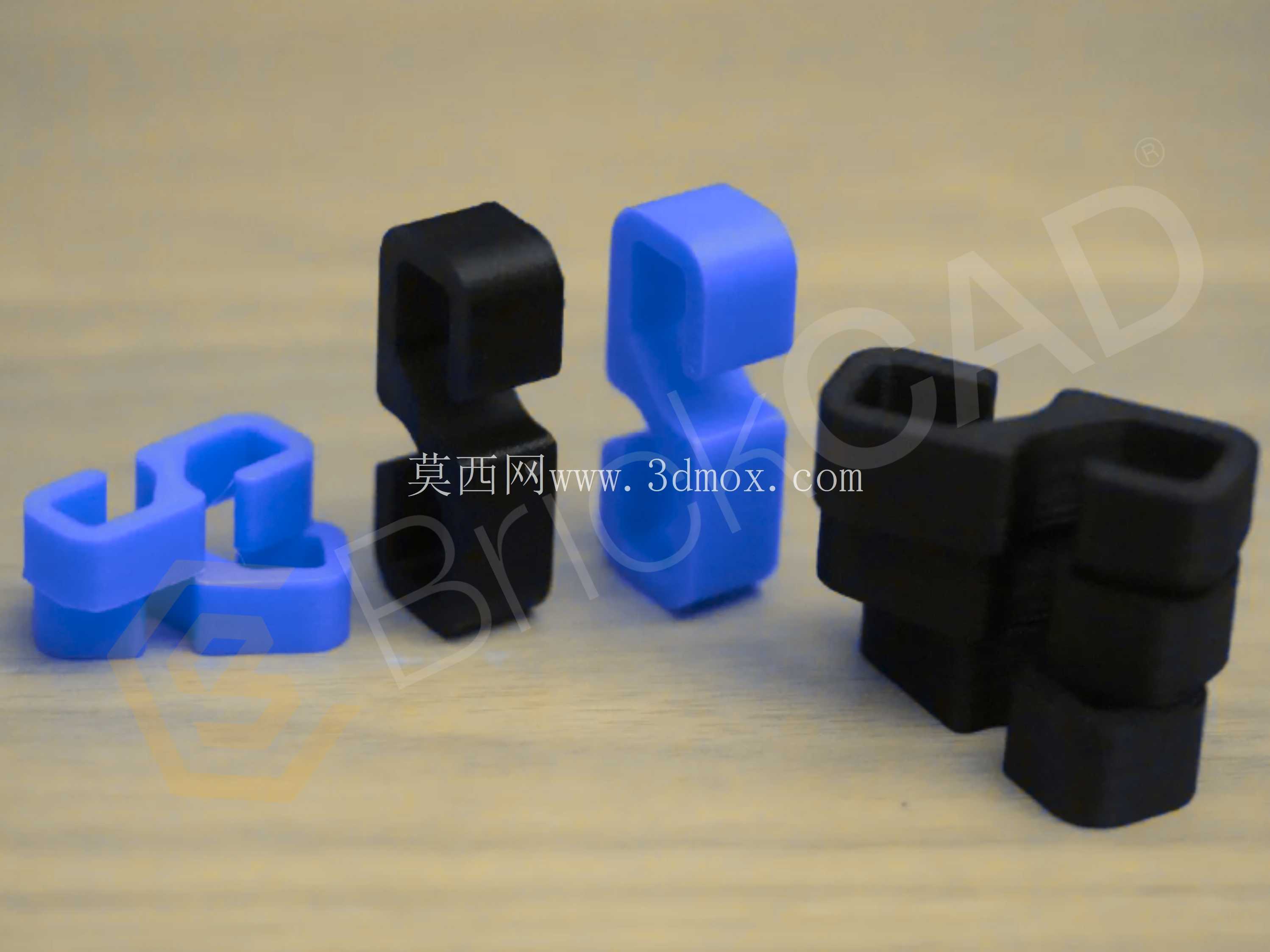

设计过程中针对不同打印材料的特性做了结构适配，采用PLA材料打印时，卡扣的卡接臂厚度设置为1.8mm，既保证足够的卡持力，又不会因为PLA材料的脆性导致卡接时断裂；采用TPU柔性材料打印时，卡接臂厚度调整为2.2mm，利用柔性材料的形变特性提升卡接的贴合度，同时不会因为反复拆装出现结构疲劳。卡扣的外轮廓全部做了拔模角度处理，打印完成后很容易从打印平台上取下，不会出现底边粘牢难以拆除的问题，所有受力位置的壁厚都做了均匀化处理，打印过程中不会出现局部壁厚差异过大导致的翘曲变形，成型后的尺寸公差可以控制在0.2mm以内，能够稳定适配对应线径的线缆。

在实际使用场景中，这类卡扣的适配范围非常广：桌面数码设备场景下，可以用来固定键盘线、鼠标线、显示器电源线、HDMI线，让桌面走线更加规整，避免线缆拖拽影响桌面操作；工业设备运维场景下，可以用来固定设备内部的传感器信号线、供电线，将线束规整后贴附在设备内壁或者型材框架上，避免线束接触设备内部的发热部件或者运动传动部件；3D打印机、小型数控雕刻机这类自制设备的DIY场景下，这类卡扣可以灵活固定步进电机线、限位开关线、加热头供电线，根据实际走线位置随时打印对应数量的卡扣，不需要采购标准尺寸的理线件，大幅降低布线的调整成本。

卡扣的固定基面做了平整化处理，背面可以粘贴双面泡棉胶实现免打孔固定，也可以根据使用需求在卡扣底座上预留2mm的螺丝过孔，采用M2螺丝实现更牢固的机械固定，两种固定方式可以根据实际使用场景灵活选择：在平整的桌面、设备塑料壳体表面可以采用背胶固定，不会破坏基面；在振动较大的工业设备、运动设备上则可以采用螺丝固定，保证长期使用不会脱落。卡接位置的开口尺寸做了小幅的过盈设计，卡入线缆后会对线缆外被产生轻微的抱紧力，即使设备出现小幅振动，线缆也不会从卡扣中滑出，同时这个抱紧力又不会过大，不会压伤线缆内部的线芯，不会影响线缆的信号传输或者供电稳定性。
