专业音响设备嵌入式搬运提手结构设计

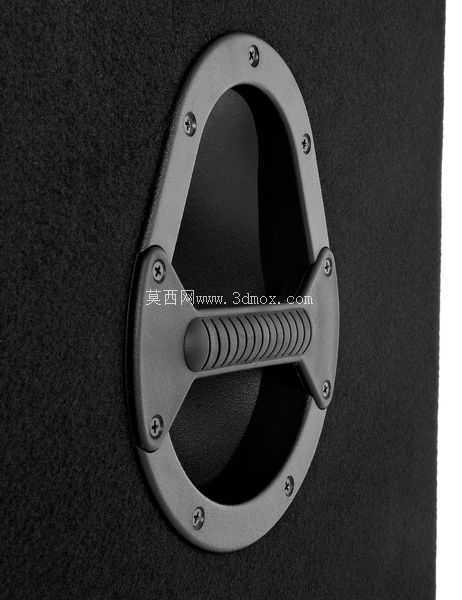

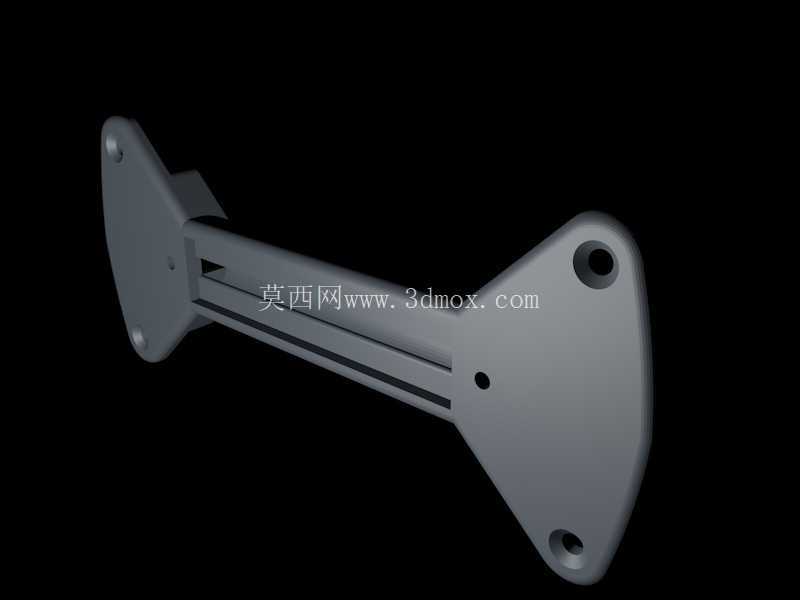

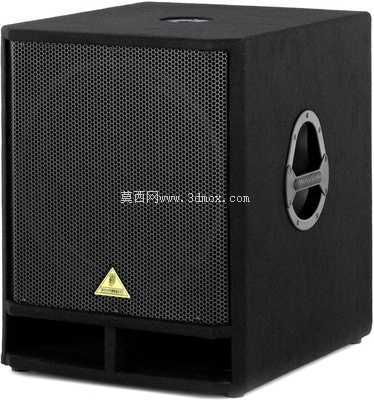

　　在专业扩声系统的现场部署场景中，大功率低音炮、全频线阵列音箱等设备的单台重量普遍达到数十公斤，设备外壳上的嵌入式提手是直接决定搬运效率、安装安全性的核心结构件，这类提手长期承受反复拉拽、磕碰、户外温湿度变化带来的应力，一旦出现断裂、松脱，很容易在设备搬运、吊装过程中引发设备跌落、人员砸伤的安全事故。本次设计的嵌入式提手，针对专业演出级音箱的安装使用场景做了全维度的结构适配，首先从安装边界来看，整体采用类水滴形的法兰安装面，法兰边缘均匀分布8个沉头螺丝安装位，安装时沉头螺丝完全没入法兰表面，不会突出箱体外壳，既避免了搬运过程中螺丝刮蹭线缆、演出道具或者操作人员衣物，也能让提手整体嵌入箱体预留的安装槽内，不会额外增加设备的外部轮廓尺寸，不会影响多台音箱的堆叠摆放、航空箱收纳以及线阵列吊装时的模块拼接。

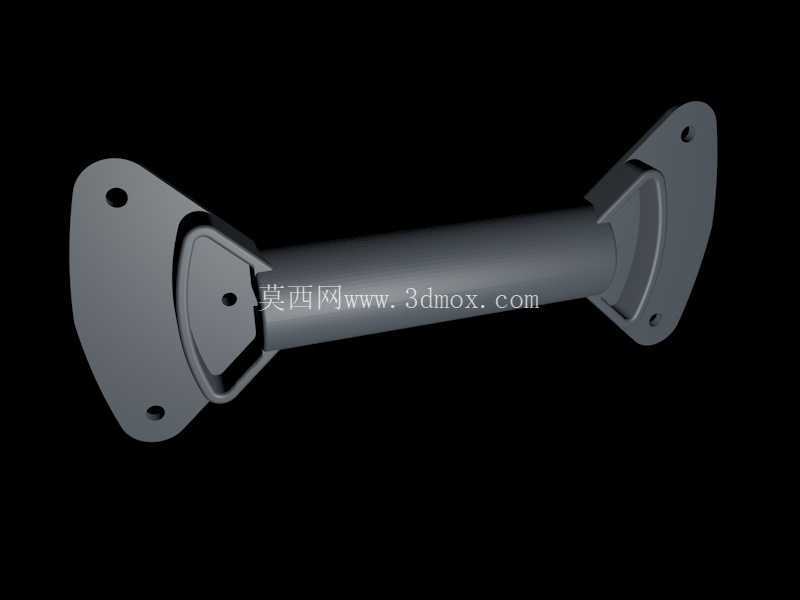

　　提手的握持部分做了针对性的防滑优化，握持杆表面设计了连续的环形防滑凸棱，凸棱的弧度完全贴合成年人手掌自然弯曲时的指腹接触面，即使操作人员佩戴防滑手套、或者手上沾有少量演出场地常见的水渍、灰尘，也能稳定握持，不会出现打滑脱手的情况。握持杆与两侧的支撑臂做了大圆角过渡连接，没有尖锐的应力集中棱角，在承受垂直方向的拉拽载荷时，应力会沿着支撑臂均匀分散到整个法兰安装面，不会在连接位置出现应力断裂的隐患。

　　从实际使用的功能特性来看，这类嵌入式提手不同于外凸式的金属提手，在设备堆叠存放时，不会因为突出的结构占用额外的堆叠空间，也不会在运输过程中因为磕碰其他设备造成外壳漆面损伤；在演出搭建的快速转场过程中，操作人员可以直接将手伸入提手的镂空区域发力，不需要额外调整握持角度，单台设备的单人搬运、双人配合抬运都能找到合适的施力点。设计过程中充分考虑了不同使用场景的载荷需求，法兰盘的厚度做了梯度优化，靠近支撑臂连接的位置厚度适当增加，远离受力点的法兰边缘厚度适当减薄，在保证整体结构强度满足设备满载重量拉拽要求的前提下，尽可能降低提手本身的自重，不会给音箱整体重量带来额外的负担。

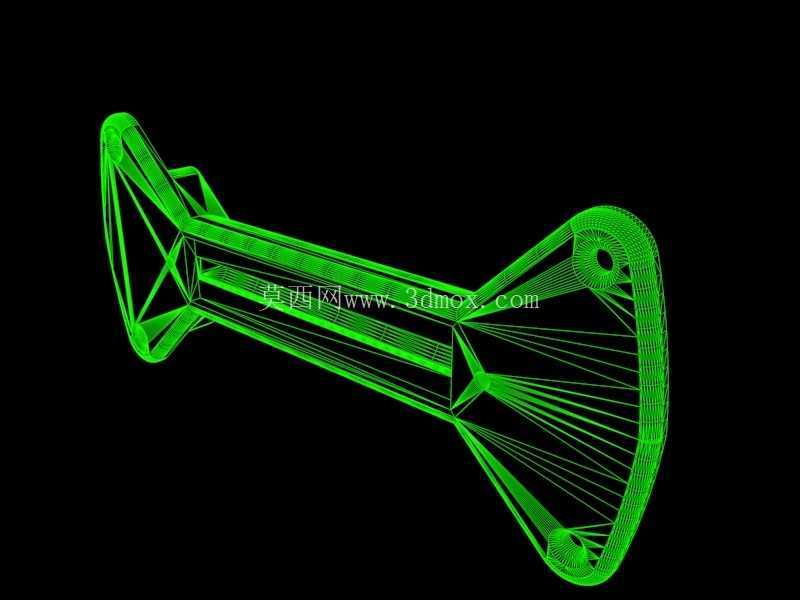

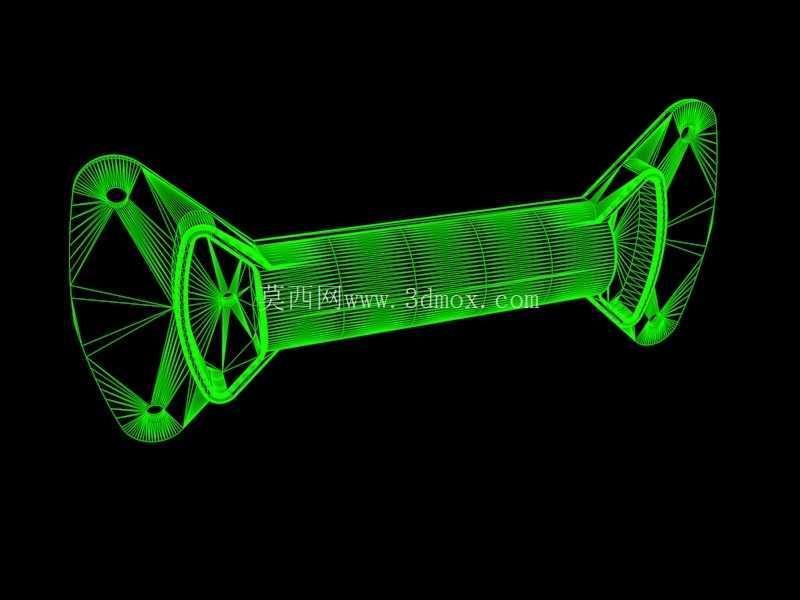

　　安装时只需要在音箱的木质或者复合材料箱体上按照提手的外轮廓开出对应的嵌入式安装槽，将提手嵌入槽内后，从外侧拧入8颗沉头自攻螺丝即可完成固定，不需要在箱体内部额外设计加强筋或者预埋金属螺母，安装工序简单，适合批量生产时的快速装配。另外，提手的镂空区域做了大尺寸的内凹设计，手掌较宽的操作人员也能轻松将手伸入握持，不会出现卡手的情况；握持杆的直径经过反复适配，既不会因为过细导致握持时压强过大勒手，也不会因为过粗导致手小的操作人员无法稳定抓握。在户外演出的复杂环境下，这类提手的结构没有容易积灰、积水的死角，日常维护只需要用抹布擦拭表面即可，不需要额外的润滑或者防锈处理，长期使用也不会出现结构松动的问题。从结构建模的角度来看，整个提手的所有曲面都做了连续的曲率过渡，没有碎面、尖角，不管是采用注塑工艺批量生产塑料材质的替换件，还是采用3D打印制作小批量的维修替换配件，都能保证打印或者注塑成型后的零件表面光滑，不需要额外做大量的后处理打磨工作，安装孔位的位置度公差控制在合理范围内，安装时不需要额外扩孔或者修正孔位就能直接对位装配。
