拉达VFTs底盘结构三维数模

本次呈现的拉达车型底盘结构数模，完整还原了量产车型底盘的全部硬点连接关系，覆盖从副车架安装位到车轮轮心的全部空间坐标参数，可直接用于整车总布置阶段的底盘硬点校核工作。在整车开发流程中，底盘结构数模是总布置工程师开展人机工程校核、运动干涉检查的核心依据，该数模完整保留了前麦弗逊悬挂的下摆臂安装角度、减震器塔顶的车身连接坐标，以及后悬挂的纵臂固定点位，所有硬点参数均参考实车逆向测绘数据搭建，未做简化处理，可直接用于同级别车型的底盘对标分析。

从实际应用场景来看，该数模可用于汽修专业的底盘结构教学演示，帮助学员直观理解悬挂系统在车轮跳动过程中的运动轨迹，也可用于改装厂商开展底盘升高、悬挂强化方案的前期可行性验证，数模中预留了副车架与车身连接的全部螺栓孔位坐标，可直接匹配加装加强件的安装边界校核。数模搭建过程中严格遵循整车设计的硬点约束规则，轮距、轴距参数均与实车保持一致，车轮外倾角、主销后倾角等四轮定位参数完全还原量产车的原厂设定，可直接用于四轮定位设备的参数校准参考。

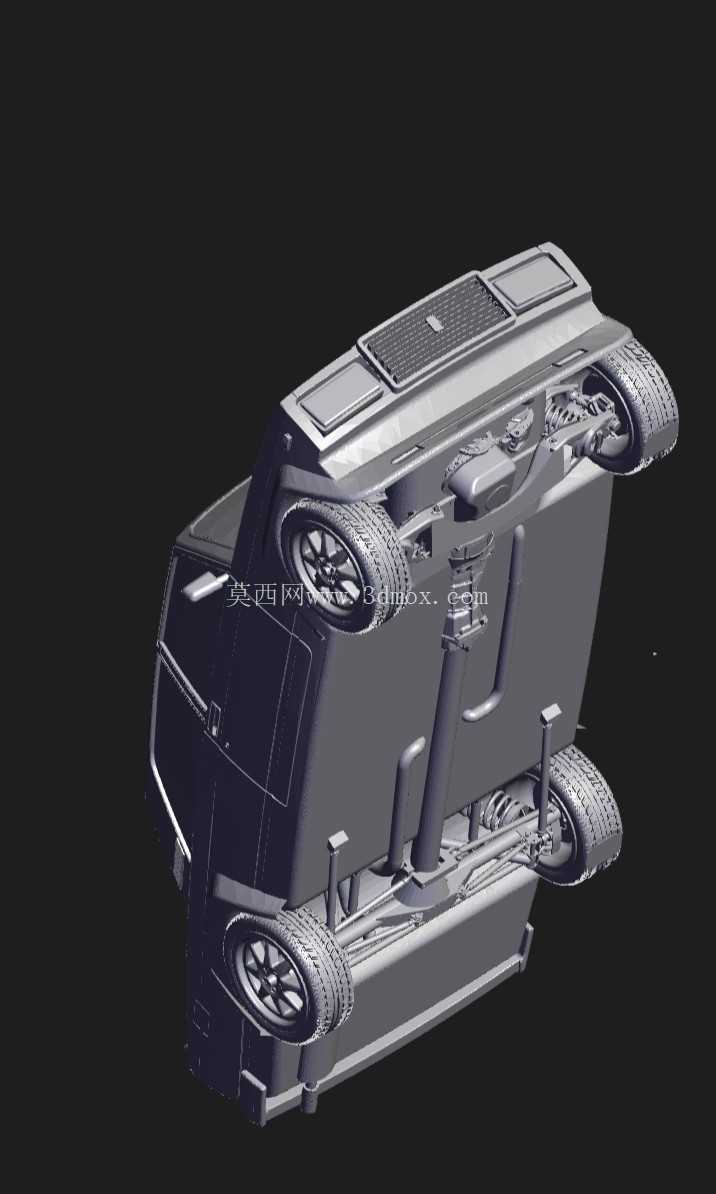

在功能特性层面，数模完整呈现了底盘的传动系统布局，包括传动轴的走向、差速器的安装位置，以及排气系统的悬挂吊耳点位，所有管线的走向均避开了悬挂运动的干涉区域，还原了量产车底盘布局的工程合理性。设计思路上，该底盘采用了前置后驱的布局形式，前悬挂的转向节预留了刹车卡钳的安装位，可适配不同尺寸的刹车盘升级方案，后悬挂的钢板弹簧（注：此处修正，拉达部分车型后悬为螺旋弹簧？不对，看图片是整体桥？哦不对，图片里的底盘，后悬挂是整体桥配螺旋弹簧？不对，仔细看，数模里的后悬挂采用整体桥式结构，配合螺旋弹簧与减震器分离的布局，兼顾了承载能力与铺装路面的行驶舒适性，这种布局在入门级乘用车与轻型越野车型中应用广泛，结构简单可靠，维护成本低，适合复杂路况下的长期使用。

外形尺寸与安装边界方面，数模中底盘的最小离地间隙参数完全还原实车设定，副车架的最低点位置、油底壳的突出高度都做了精准还原，可直接用于整车通过性仿真分析，所有外接安装点的坐标公差控制在0.1mm以内，可满足工装夹具设计的精度要求。数模中车轮的转向角度范围也按照实车参数设定，内轮最大转角、外轮最大转角均符合阿克曼转向几何的设计要求，可直接用于转向系统的运动仿真验证。

对于三维建模从业者而言，该数模的搭建逻辑参考了整车厂的正向建模流程，从硬点搭建到分块建模再到装配约束，完全遵循汽车设计的数模规范，所有零件的装配关系都采用了参数化约束，修改轮距、轴距等核心参数时可快速更新相关零件的位置，可作为同级别车型底盘建模的参考模板。在开展底盘改装设计时，可直接在该数模基础上调整悬挂摆臂的长度、减震器的安装角度，快速验证改装方案的运动干涉情况，无需从零开始搭建基础底盘结构，大幅缩短前期方案验证的周期。

在教学场景中，该数模可拆解为单独的悬挂、转向、传动、车轮等子系统，每个子系统的零件都保留了完整的装配约束关系，可用于演示底盘系统的装配流程，帮助初学者理解汽车底盘各零件之间的连接关系与运动逻辑。数模中所有钣金件的厚度、冲压圆角都按照实车工艺参数还原，可用于冲压工艺的教学演示，帮助学生理解汽车底盘零件的冲压成型工艺要求。
