宝马E36车头灯垫圈修复替换结构件

在经典老车整备的实际场景中，不少服役超过二十年的车型都会面临外观覆盖件、功能小配件断供的问题，宝马E36作为90年代极具代表性的后驱运动车型，如今原厂车头灯垫圈这类非核心易损外观件早已停产，拆车件往往也存在老化脆裂、卡扣断裂的问题，无法满足老车外观还原的整备需求，这类小尺寸功能外观件的缺失，既会破坏车头灯组周边的装配平整度，也会在日常行驶中留下缝隙进灰、渗水的隐患，长期下来会加速灯组内部反光碗的老化，影响照明效果。

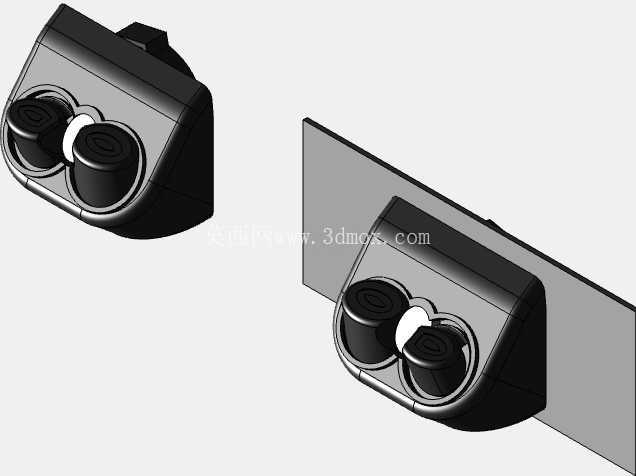

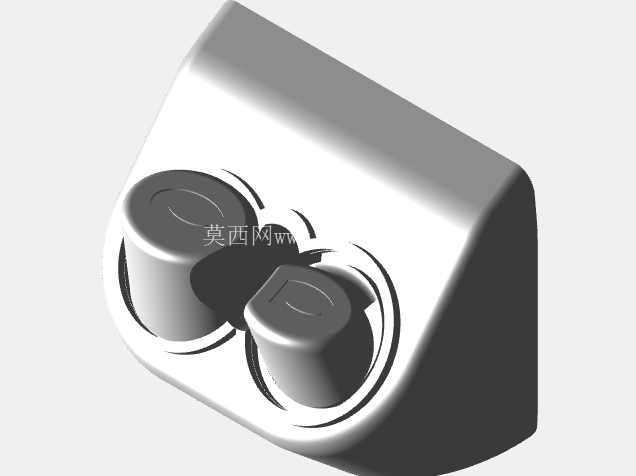

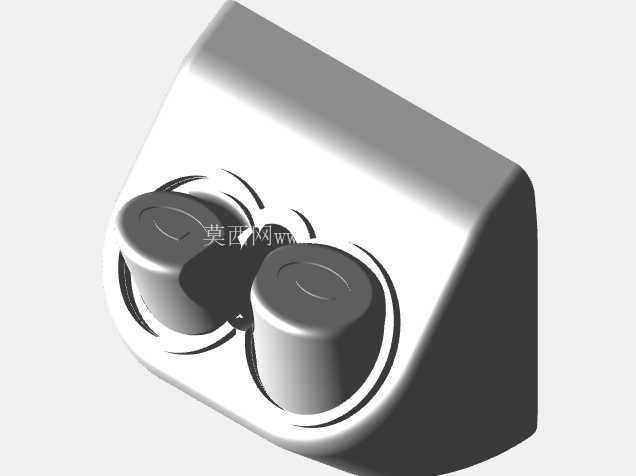

这个替换件的设计完全围绕实车装配边界展开，建模前先对原车残留的垫圈残件、灯组安装槽位做了全尺寸测绘，首先匹配灯组下沿与前保险杠上沿的贴合弧度，保证安装后与周边曲面的齐平度，不会出现突出、凹陷的装配误差，还原原车出厂时的外观一致性。卡扣结构完全沿用原车的安装点位，不需要对原车保险杠、灯组支架做任何打孔、切割修改，直接卡入原有安装位即可完成固定，安装公差控制在0.1毫米以内，避免长期行驶震动出现松动、异响的问题。

从功能特性来看，这个垫圈首先承担灯组与保险杠之间的缓冲填充作用，填补两个硬质部件之间的装配间隙，避免行车过程中塑料件之间硬接触产生的摩擦异响，同时也能阻挡路面飞溅的泥沙、雨水从缝隙进入灯组后部的接线区域，降低线路氧化短路的风险。其次作为外观覆盖件，其表面弧度完全复刻原厂件的造型线条，和E36的车头设计语言完全统一，不会因为是替换件就出现视觉上的违和感，满足老车整备中“还原原厂外观”的核心需求。

设计过程中充分考虑了3D打印的工艺特性，壁厚设置为2毫米，既保证零件安装后的结构强度，不会因为日常拆装、轻微磕碰出现断裂，也不会因为壁厚过大导致打印过程中出现翘曲、变形的问题。所有边角都做了R0.5的圆角过渡，既匹配原车的零件倒角特征，也能避免打印后出现尖锐毛边，减少后期打磨处理的工作量。安装定位点做了0.2毫米的负公差补偿，抵消ASA材料打印冷却后的收缩量，保证卡扣卡入后松紧度适中，既不会因为公差太小难以安装，也不会因为公差太大出现装配松旷的问题。

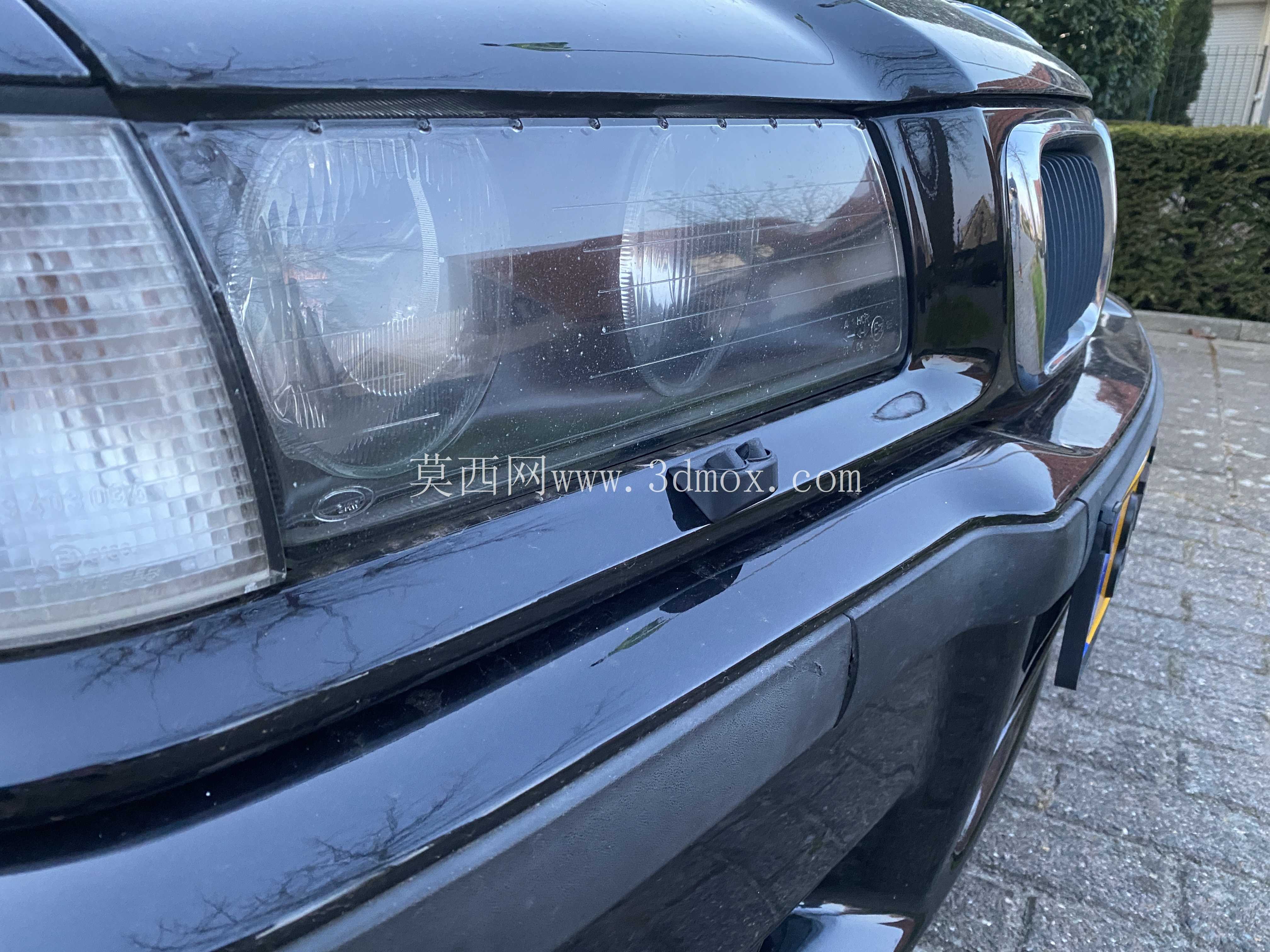

在实际装车验证中，该零件完全适配1998款宝马E36的前期款车头灯组安装位，安装后和灯组、保险杠的贴合缝隙均匀，和周边覆盖件的曲面过渡自然，从车外观察完全看不出替换件的痕迹，达到了保留原车外观完整性的整备目标。材料选择上适配ASA工程塑料的打印参数，该材料具备优秀的耐候性，抗紫外线、抗雨水腐蚀能力远高于普通PLA材料，能够承受户外长期日晒雨淋的使用环境，不会在使用一两年后出现变脆、褪色的问题，满足老车长期使用的耐久性要求。打印层高设置为0.08毫米时，零件表面的层纹非常细微，经过简单的打磨、喷漆处理后，表面质感可以达到和原厂塑料件一致的效果，完全满足外观件的展示要求。

这类针对经典老车断供零件的逆向建模设计，核心是在不改动原车结构的前提下，用3D打印的方式实现停产零件的低成本复刻，解决老车整备中“找件难、买件贵”的实际痛点，和传统开模复刻相比，小批量3D打印的生产方式不需要承担高昂的开模成本，对于保有量不高的经典老车配件来说，是性价比极高的整备解决方案。设计过程中没有对原厂结构做多余的改动，完全遵循原车的装配逻辑和外观特征，保证替换后的零件和整车的设计风格统一，不会破坏老车的原始质感，这也是经典车整备中配件复刻的核心原则——在恢复零件功能的同时，最大程度保留车辆的原厂外观状态。
