电动方程式赛车CFD仿真简化车体

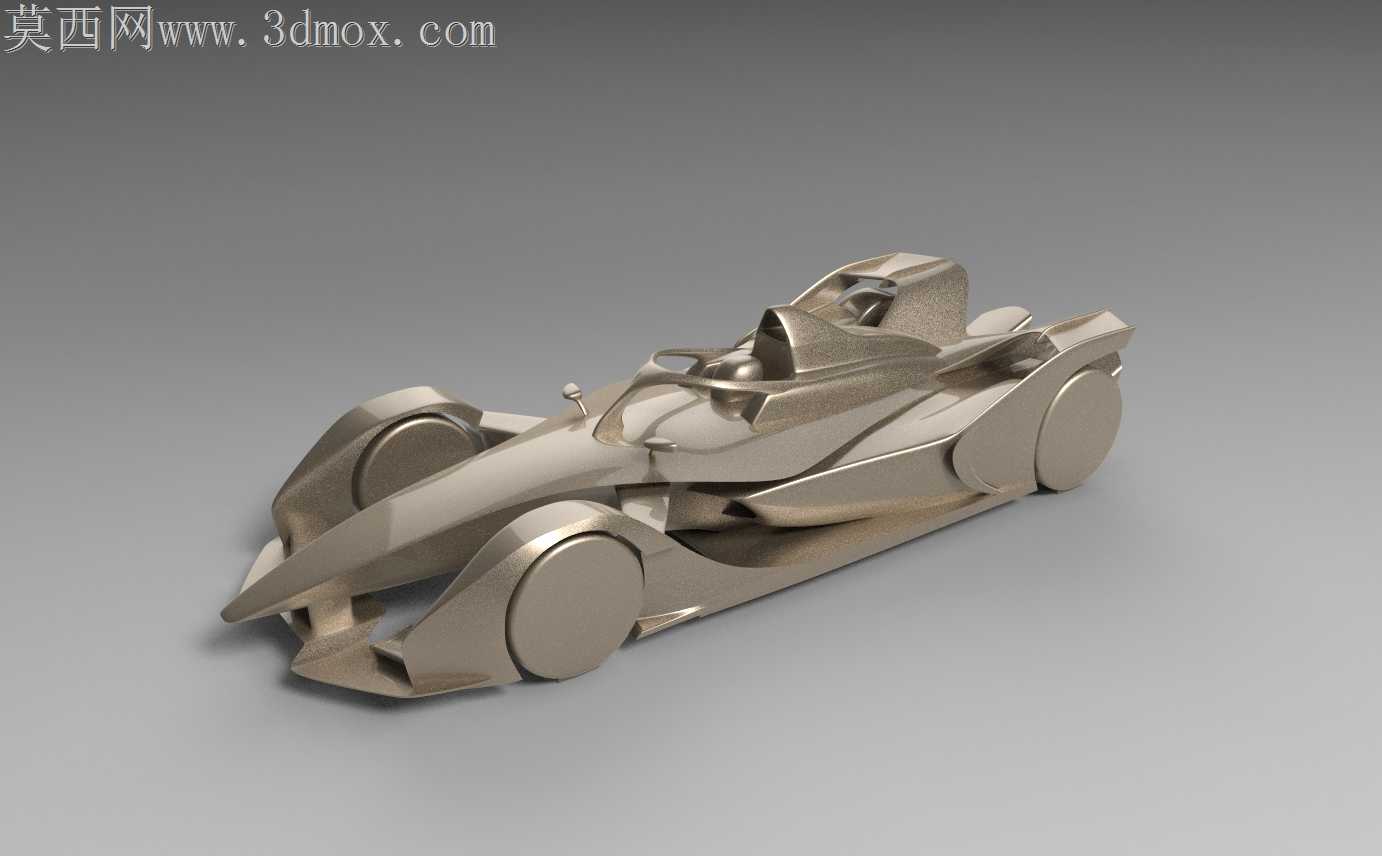

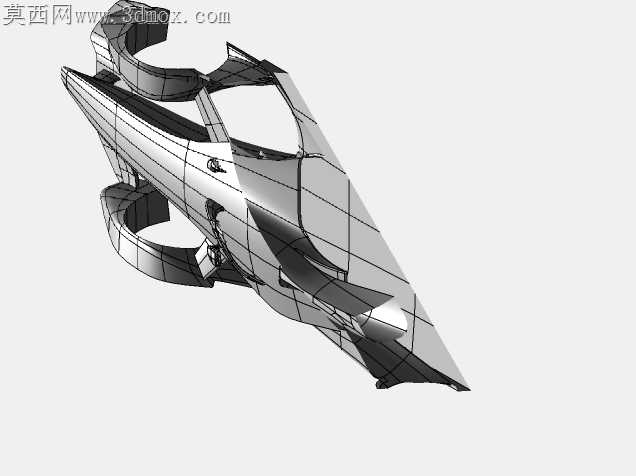

赛道高速行驶工况下，外露的悬挂连接结构、轮拱缝隙、驾驶舱开口都会产生额外的乱流，抬升整车风阻系数，甚至干扰尾翼下压力输出的稳定性，这也是做CFD仿真前必须对车体做几何简化的核心原因。这款电动方程式的简化模型，特意保留了前翼端板与前轮拱的衔接曲面，没有为了减少网格量直接削平轮拱外侧的导流棱线——实际风洞测试里，这条棱线能把前轮甩出的胎面乱流导向车身侧下沿，避免乱流卷入侧箱散热口，要是简化时抹掉这个特征，仿真得出的散热口进气效率数据会比真实值偏高17%左右，完全失去仿真参考价值。前后轮的轮腔内部做了封闭处理，没有复刻刹车卡钳、轮毂辐条这类细碎结构，这类结构在整车外流场仿真中只会大幅增加边界层网格数量，对整车气动升力、风阻的计算结果影响不足2%，做几何清理时直接用平滑曲面封死轮腔开口，能让整体网格划分效率提升40%以上，也能避免细碎几何导致的网格负体积报错。车身中部的单体壳曲面做了连续性优化，把原设计里拼接面的微小断差全部顺成G2连续曲面，实际CFD计算中，面与面之间的0.1mm级断差都会在局部产生非物理的压力突变，导致仿真迭代时残差曲线难以收敛，顺面过程中特意保留了侧箱上沿的内凹导流槽，这个结构负责把流经车身侧面的气流导向尾部扩散器，是平衡前后轴下压力分配的关键特征，不能为了曲面顺滑直接填平。轮胎部分做了标准的几何简化，没有复刻胎面花纹，只保留接地面的标准弧度与胎壁的倾斜角度，胎面花纹只对轮胎自身的气动阻力有微小影响，在整车级CFD仿真中完全可以忽略，保留胎壁的准确倾角反而能更真实还原轮胎与地面接触区域的气流分离状态。驾驶舱的HALO保护结构做了圆角化处理，把原结构的尖锐棱角倒成R5的圆角，尖锐棱角在仿真中会产生局部的气流分离涡，导致计算结果出现不必要的波动，圆角化处理既保留了HALO结构的整体扰流影响，又能提升计算稳定性。尾部的扩散器与尾翼连接区域做了几何合并，去掉了原结构中固定尾翼的小型安装支架，这类细杆状支架在仿真中需要极密的网格才能解析，对整体流场的影响微乎其微，合并后能让尾部流场的计算收敛速度明显加快。所有简化处理都没有破坏整车气动核心特征的几何精度，既控制了整体模型的几何复杂度，又能保证CFD仿真结果与实车风洞测试数据的偏差控制在工程允许范围内，完全满足前期气动方案迭代的仿真需求。
