DIN导轨安装式PWM发生器固定迷你支架

在工业控制柜、开源电子实验台这类场景里，DIN导轨是最常见的元器件安装载体，从断路器、端子排到小型信号模块，几乎都依托标准导轨实现快速装拆，但很多市售小型功能电路板，比如PWM信号发生器这类小尺寸模块，本身并没有预留导轨安装结构，直接用扎带捆绑既不规整，后续调试拆换也十分麻烦，这款迷你支架就是针对这类装联痛点设计的适配结构。

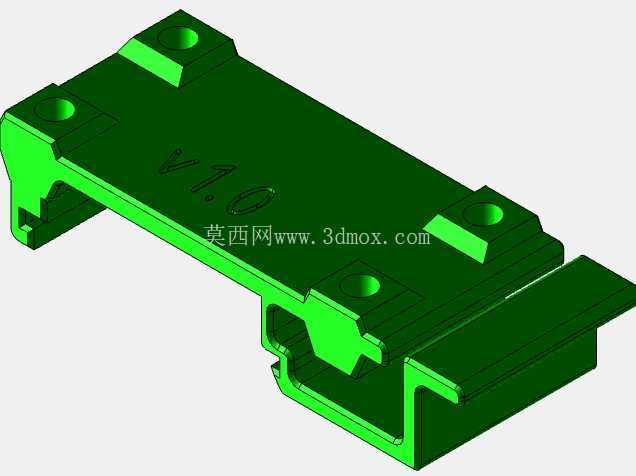

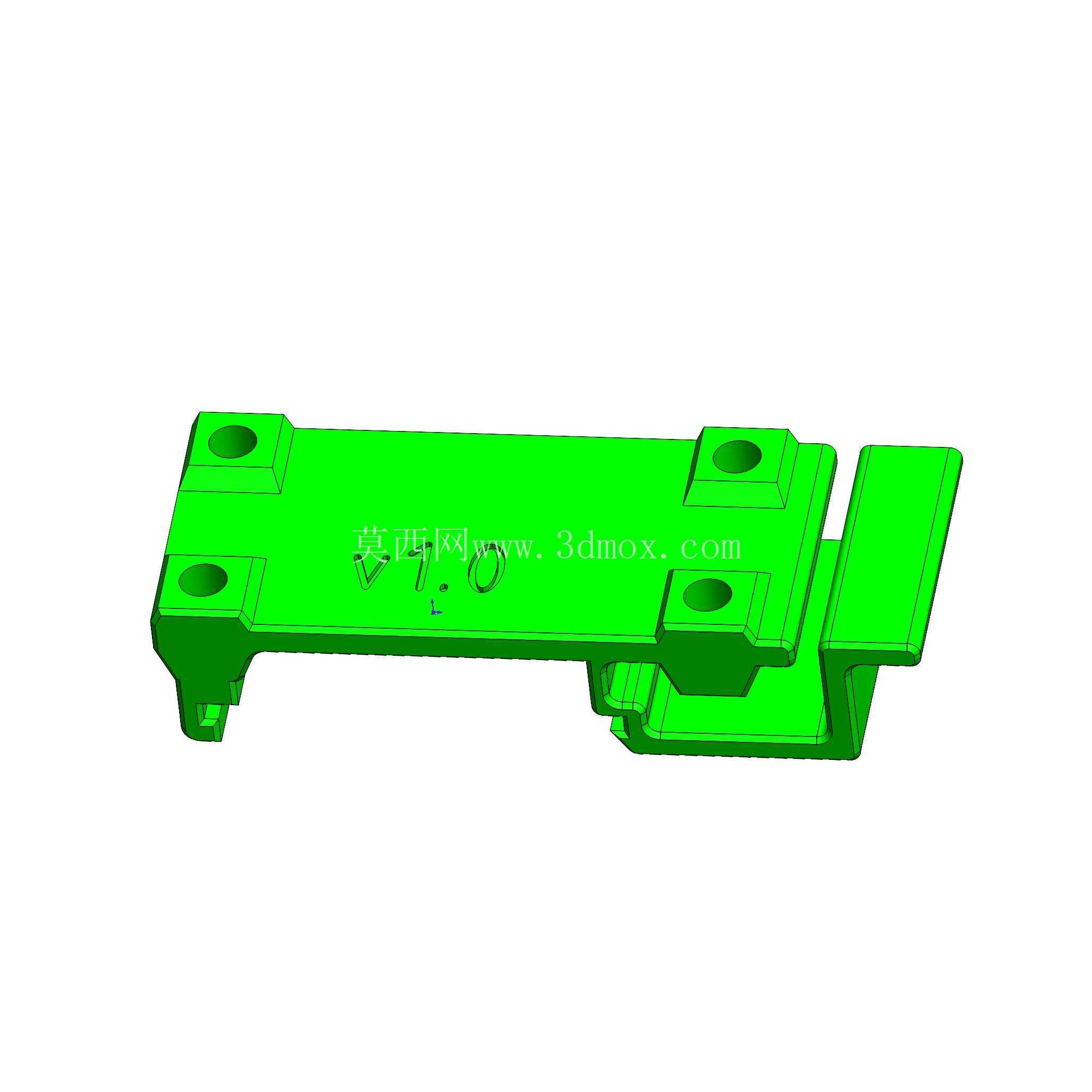

从实际使用逻辑来看，支架主体采用可打印的工程塑料材质制作，整体结构完全贴合标准DIN导轨的卡扣尺寸，安装时不需要额外螺丝固定导轨侧，直接顺着导轨卡槽推入就能卡紧，卡扣位置做了微小的弹性让位设计，既保证卡装后不会因为设备振动出现松脱移位，拆卸时用平口螺丝刀轻撬卡扣位就能快速取下，完全符合工控现场快装快拆的使用习惯。

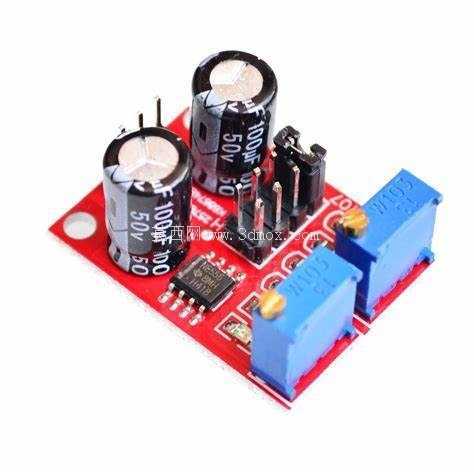

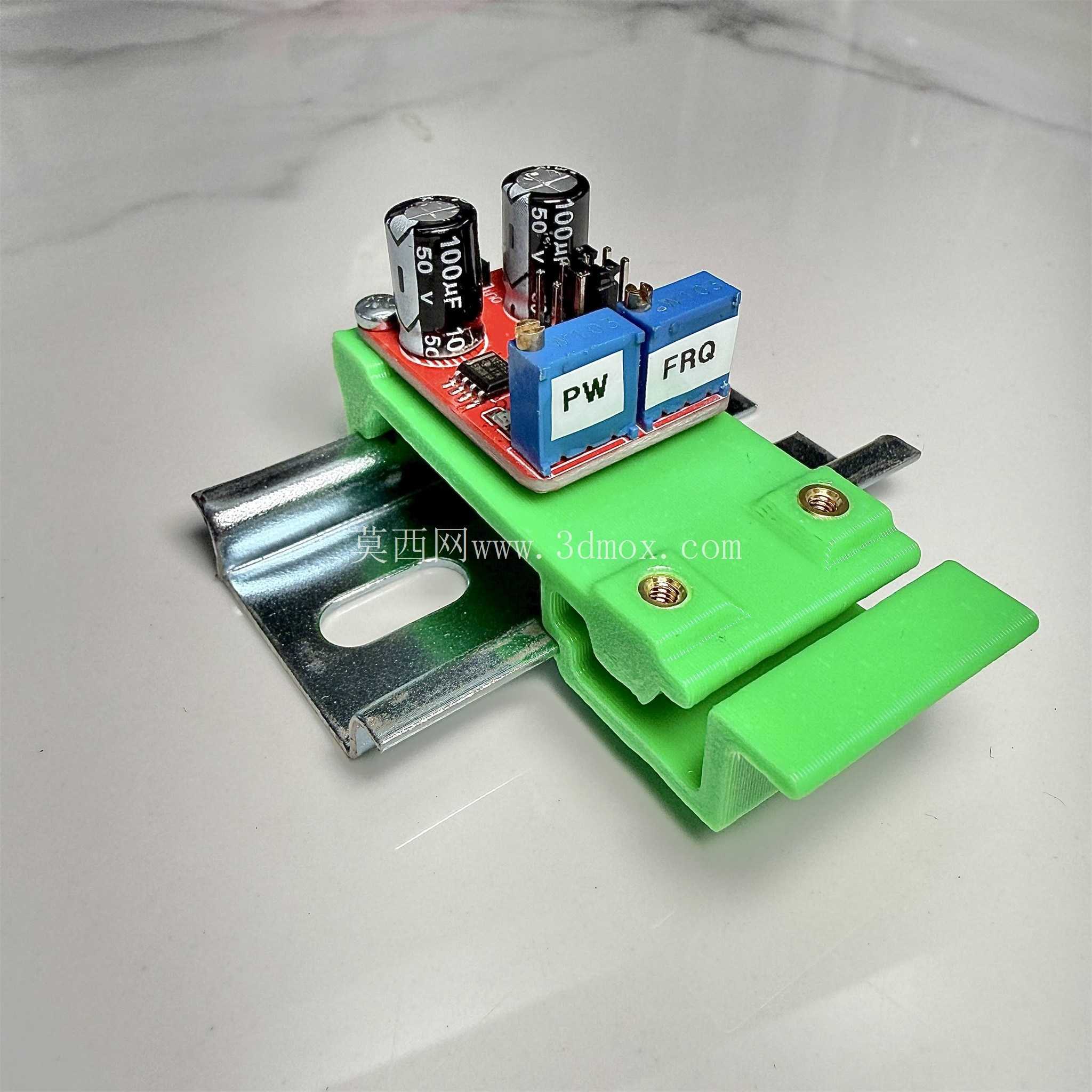

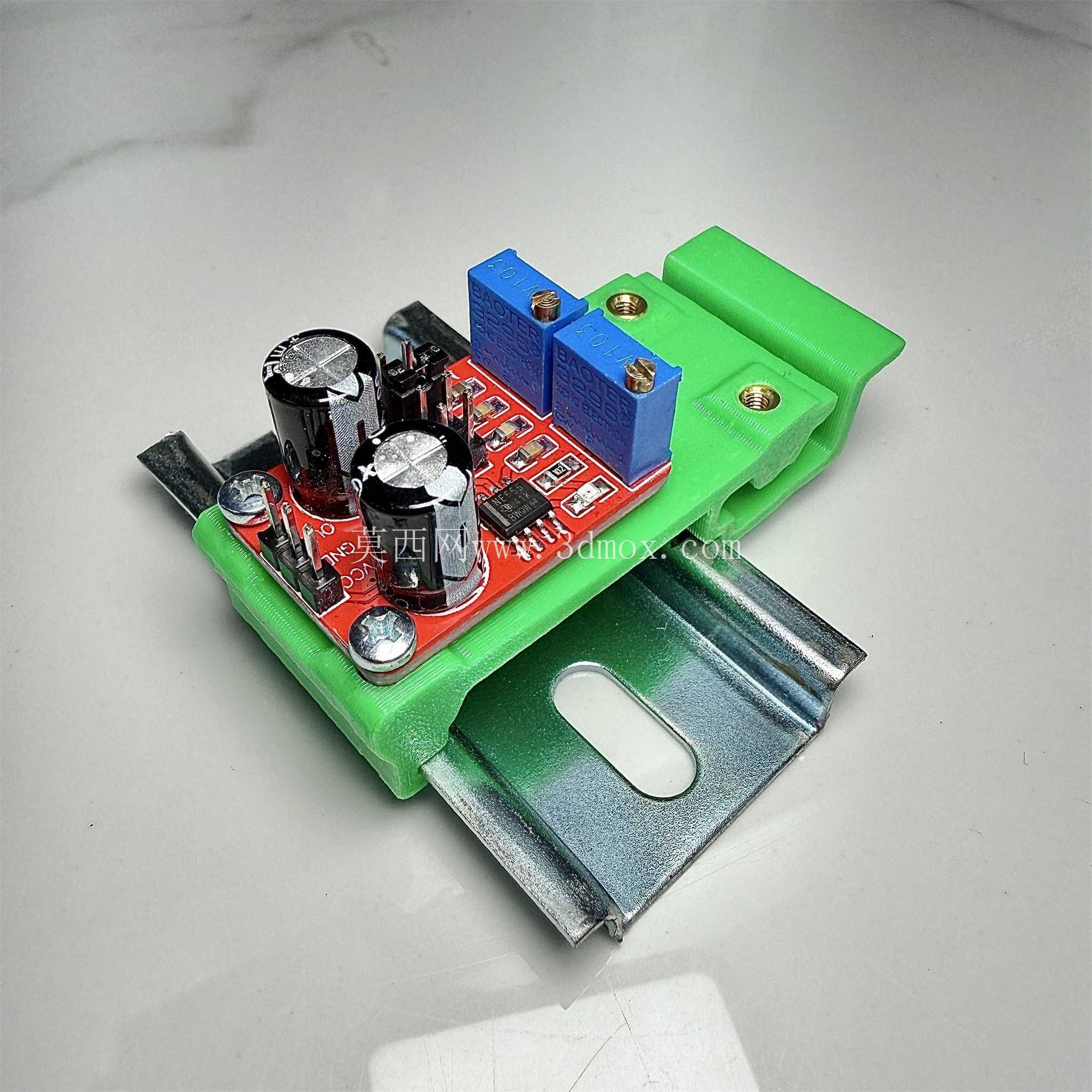

针对电路板的固定侧，支架预留了两个M2.5规格的螺丝安装孔位，孔位间距完全匹配对应PWM发生器电路板的安装孔，同时在支架和电路板接触的位置做了0.8mm的凸台支撑，避免电路板背面的焊盘直接和塑料平面接触造成短路，安装前只需要先将M2.5的热定型插件压入支架对应的预留孔内，再用两颗M2.5螺丝就能把电路板牢牢固定在支架上，整个装联过程不需要额外定制转接件，普通电子装配工位就能完成操作。

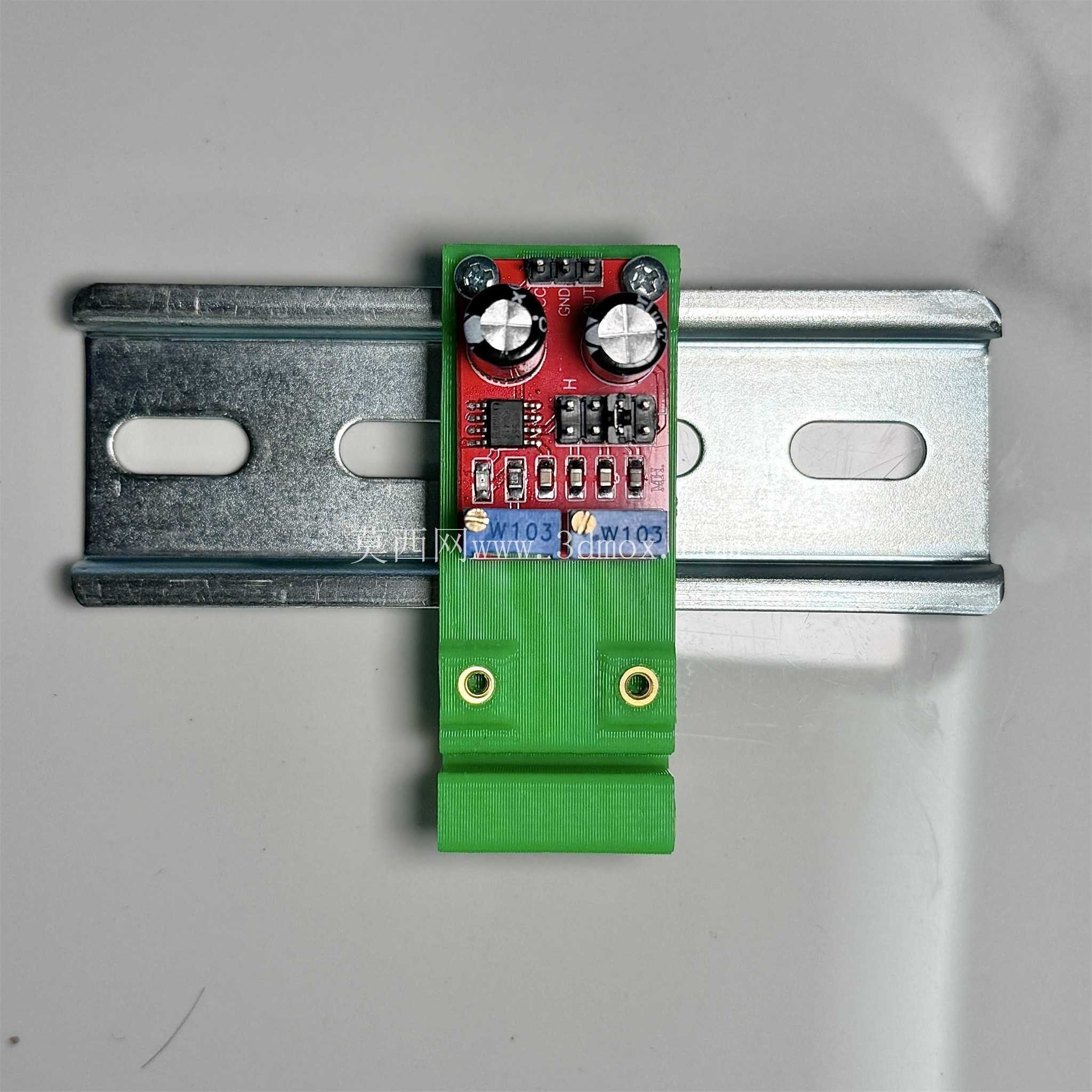

从结构尺寸边界来看，支架整体宽度刚好覆盖对应PWM电路板的安装范围，不会超出导轨的安装宽度，相邻安装的其他元器件不会出现干涉，支架在电路板接线端子对应的位置做了下沉让位，不管是上方的电源接线端子还是侧面的调节电位器，安装后都完全露在支架外侧，接线、调节参数的时候不需要拆下支架或者电路板，直接在柜内就能操作。支架和导轨接触的卡扣面做了防滑纹理处理，即使是在有持续振动的设备控制柜内，也不会出现沿导轨方向的滑移，保证接线位置的稳定性。

设计上没有多余的冗余结构，所有壁厚都控制在1.8mm-2.2mm之间，既保证3D打印时的结构强度，不会因为安装螺丝时出现开裂，也尽可能减少打印材料的消耗，打印时不需要额外添加支撑结构，常规FDM打印机就能直接成型，打印完成后只需要简单去除毛边就能直接使用，不需要二次机加工。针对电路板上高度较高的电解电容元件，支架在对应位置做了避让凹槽，电容底部不会和支架表面发生挤压，避免长期使用中电容引脚受应力出现脱焊。

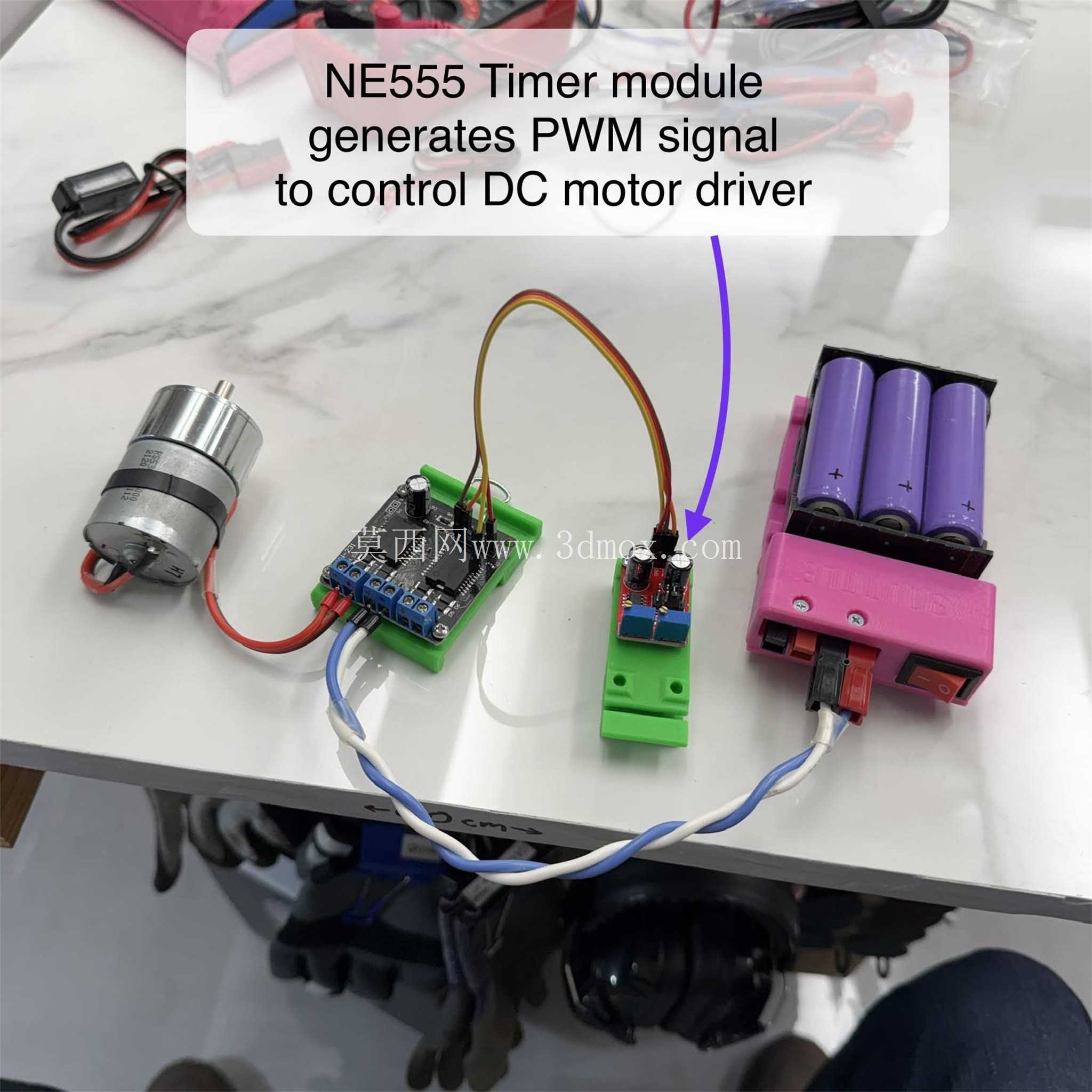

在实际的开源电子项目、小型自动化设备改造场景里，这类小支架往往能大幅提升柜内布线的规整度，相比传统的打孔安装、扎带固定方式，这种标准化导轨安装的结构，后续维护更换模块时只需要松开电路板螺丝或者直接撬下支架卡扣就能完成替换，不需要在安装板上重新打孔，也不会破坏原有柜内的布线布局。尤其是在教学实验台、原型验证设备这类需要频繁更换功能模块的场景里，这种适配标准导轨的小型支架，能让不同功能的小型电路板都实现统一的导轨式安装，整个安装位的排布可以和工业标准元器件保持一致，既美观也符合电气装联的规范要求。

支架的安装孔位还做了0.2mm的公差余量，即使是不同批次打印的零件，也能顺利和M2.5的热熔螺母配合，不会出现孔位过小压入螺母时开裂，或者孔位过大螺丝固定松动的问题。导轨卡扣的卡合深度严格按照标准DIN导轨的尺寸设计，卡入后支架和导轨之间没有明显的旷量，横向受力时不会出现歪斜，能稳定承载电路板以及上面接插的导线重量，即使是引出较粗的电源导线，也不会因为导线的拉扯导致支架从导轨上脱落。
