1磅级塑料蚂蚁格斗竞技机器人结构

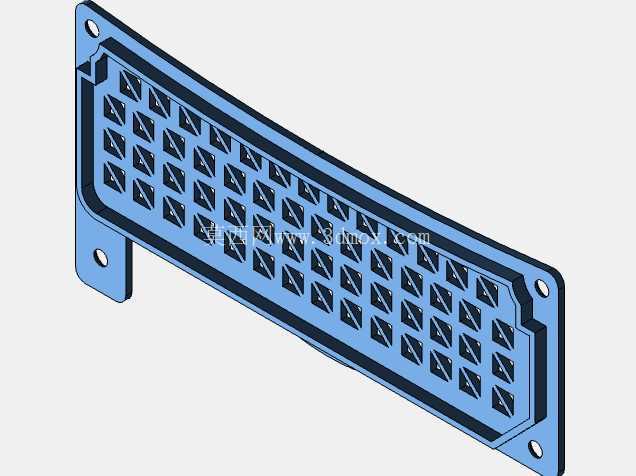

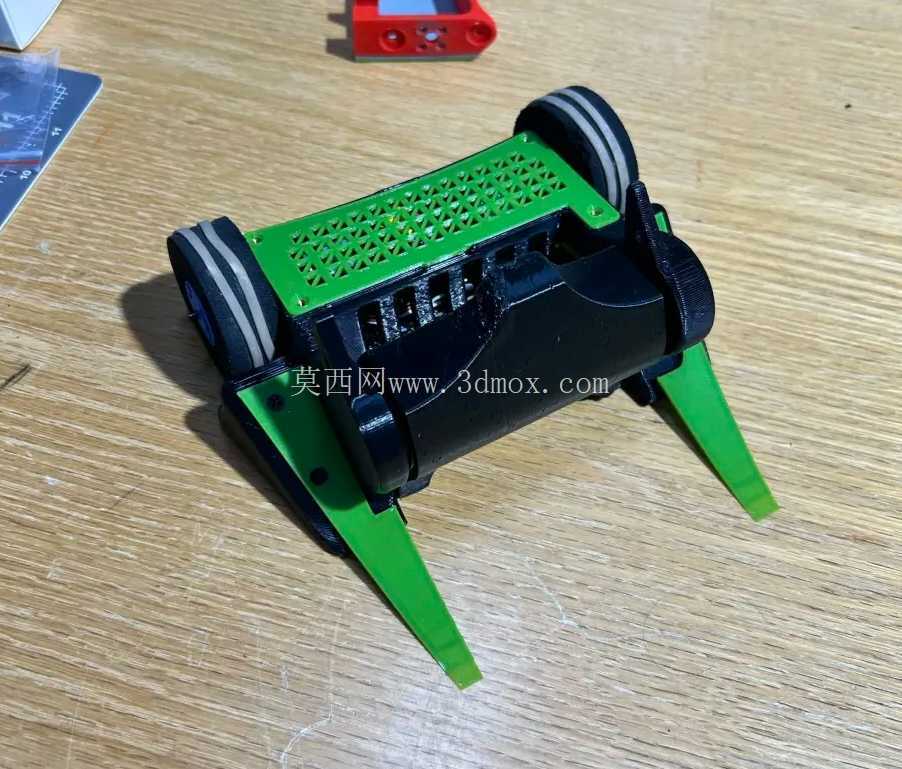

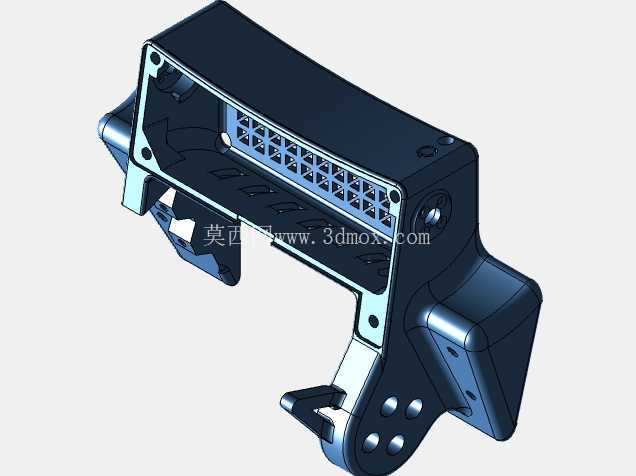

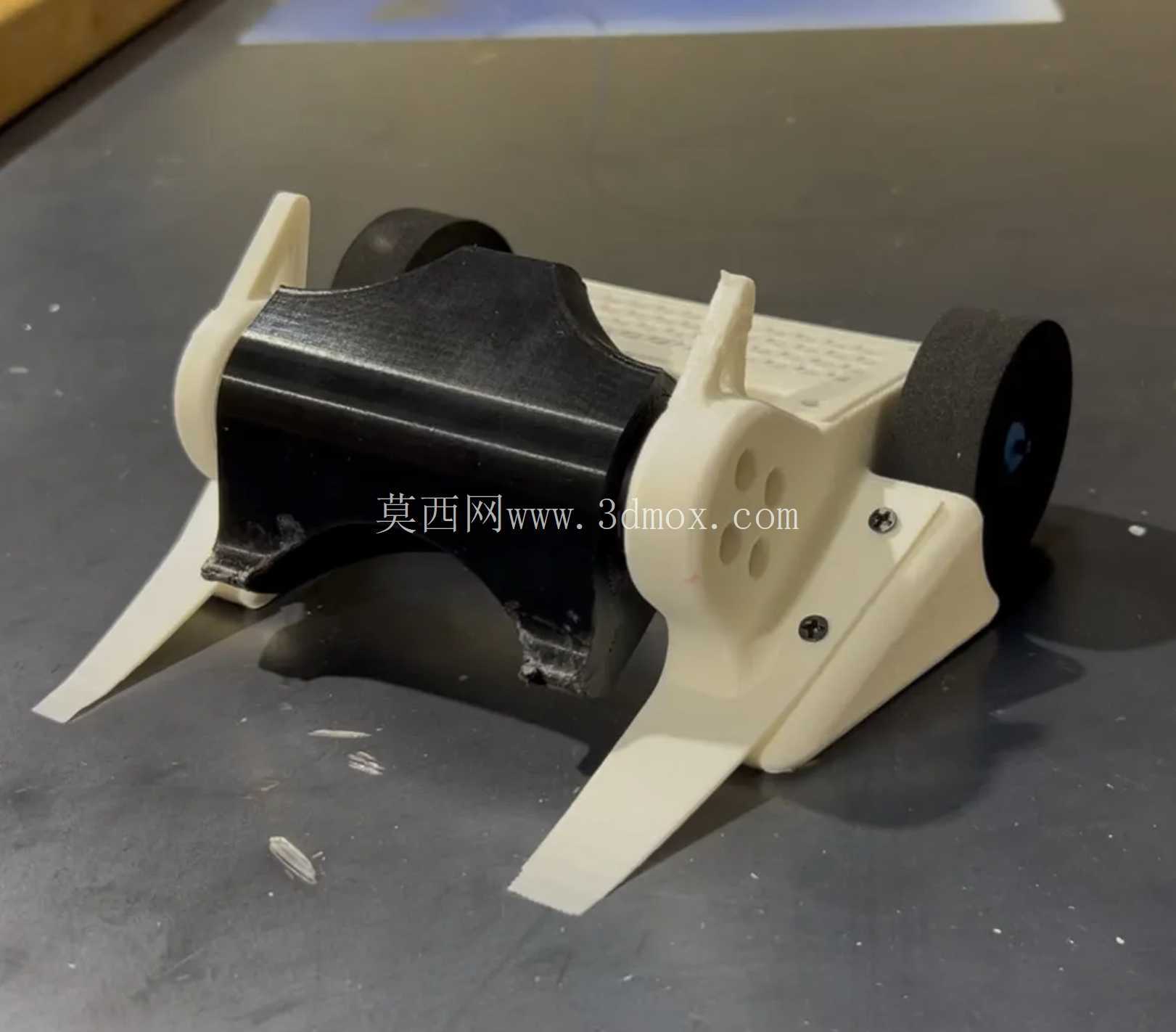

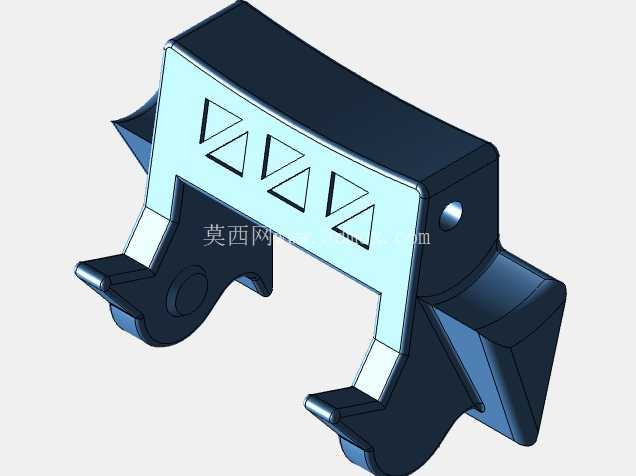

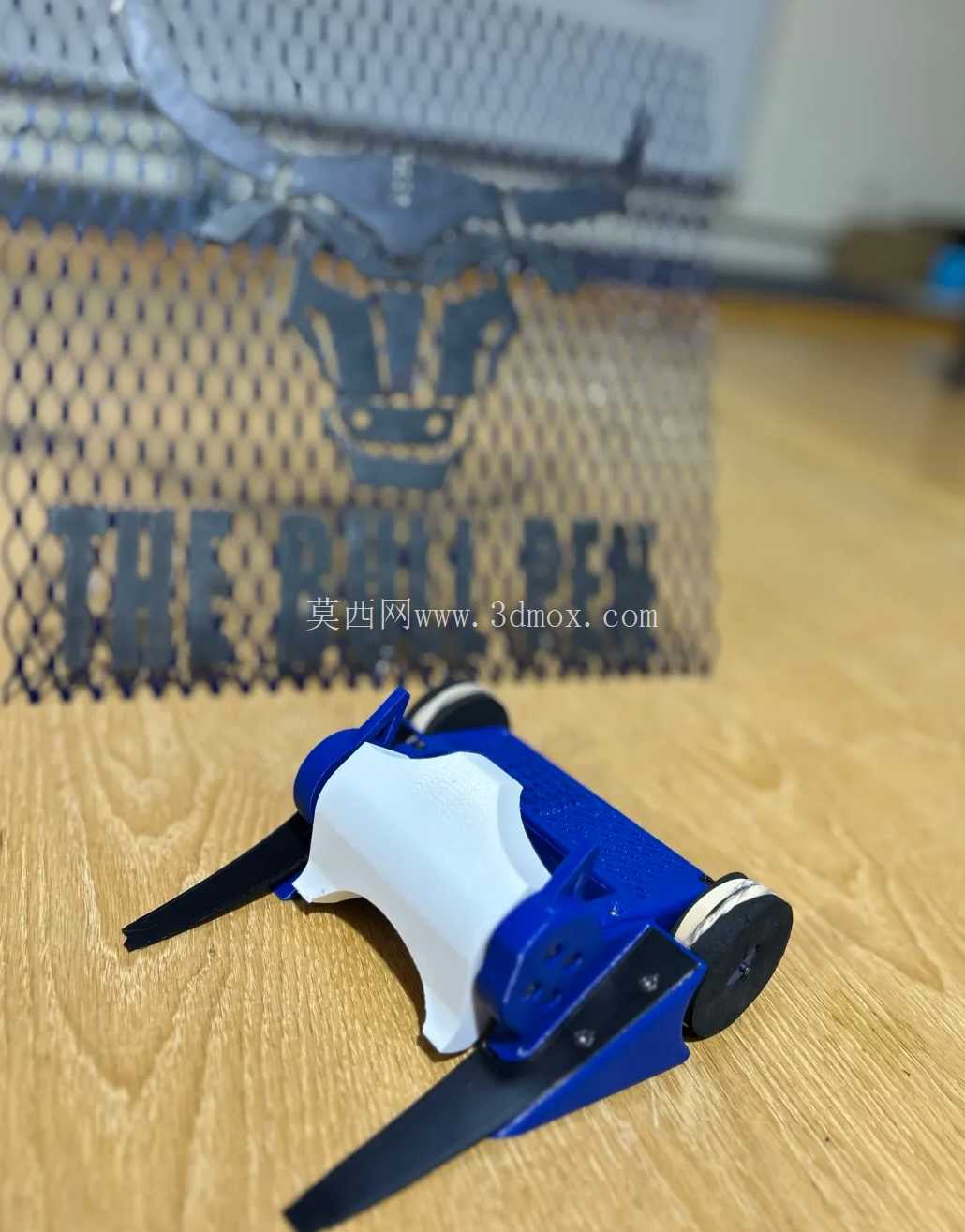

　　这套轮式格斗机器人结构针对1磅量级的竞技赛事场景开发，适配校园科创赛事、青少年机器人对抗赛、入门级格斗机器人竞技活动的使用需求，整体结构围绕轻量化、高容错、易维护的核心目标设计，能够适配绝大多数市售标准OTS零部件，降低参赛队伍的零件采购与加工门槛。从结构布局来看，整机采用前后楔形铲臂+中置主体舱+两侧轮组的经典格斗机器人布局，主体舱采用上下分块的结构设计，内部预留了标准的电池、电调、接收机安装空间，安装孔位按照通用1磅级机器人的电子件尺寸预留，不需要额外打孔修改即可完成电子系统的装配，舱体侧壁做了加厚处理，能够抵御对抗过程中来自侧面的撞击，避免舱体开裂导致内部电子件脱落。

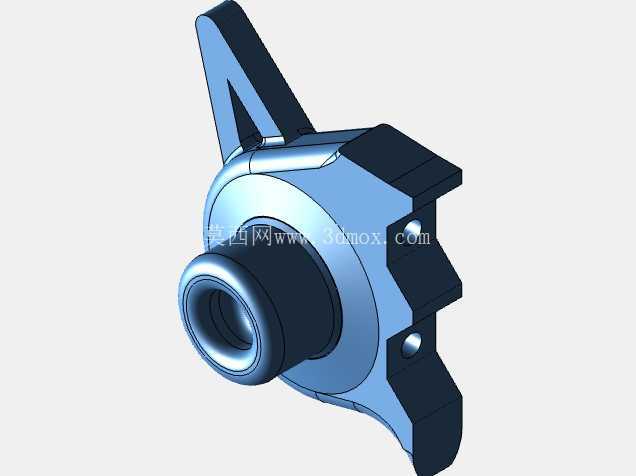

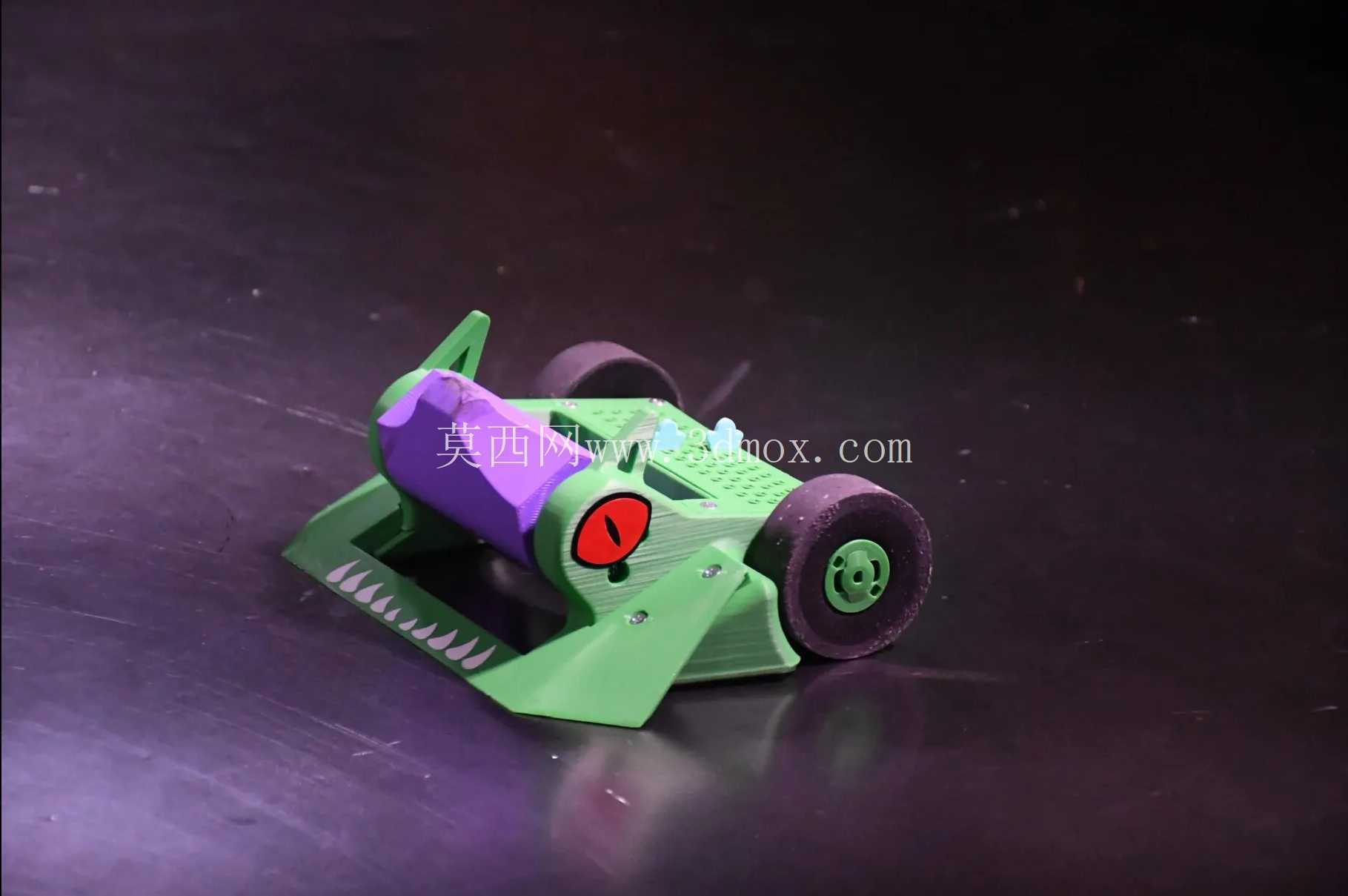

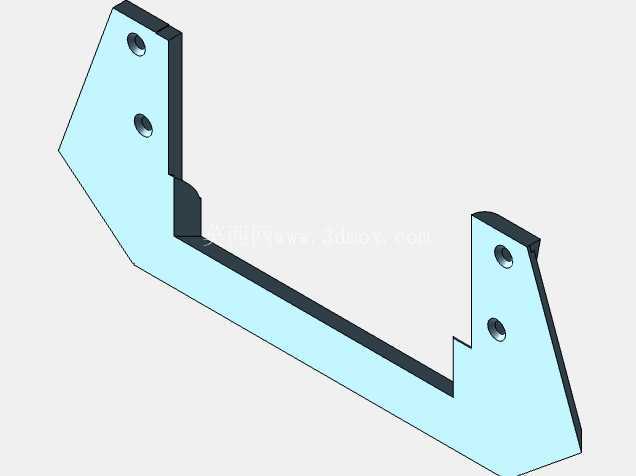

　　两侧的行走轮采用内嵌式安装设计，轮组外缘突出主体舱侧面1-2mm，既能够保证行走过程中轮面与地面的充分接触，提供足够的抓地力，又能在侧面受到撞击时首先通过轮组吸收冲击力，避免主体舱直接受冲击损坏，轮组的安装轴采用标准直径的金属轴设计，适配通用的微型轴承与联轴器，用户可以根据自身的动力配置选择对应规格的驱动电机，不需要额外修改轴孔尺寸。前端的楔形铲臂采用一体化3D打印结构，与主体舱通过螺丝紧固连接，铲臂的下边缘做了薄刃处理，能够在对抗过程中顺利楔入对方机器人的底部，将对方铲起使其失去移动能力，铲臂与主体舱的连接位置做了三角加强筋结构，能够承受正面撞击时的冲击力，避免铲臂在对抗中发生断裂。

　　设计过程中充分考虑了入门使用者的装配容错性，所有的连接孔位都做了0.2mm的公差预留，即使是3D打印件存在轻微的尺寸误差，也能够顺利完成装配，不需要进行额外的打磨修配；同时结构上预留了多处改装位，使用者可以根据自身的战术需求，在主体舱上方加装旋转武器、弹射机构等附加对抗装置，不需要对原有主体结构进行大规模修改。从安装边界来看，整机的外形尺寸完全符合1磅级蚂蚁量级格斗机器人的赛事规则要求，长宽高尺寸控制在赛事规定的限值以内，整体重量在打印填充率20%的情况下，预留了足够的重量余量给电子件、金属紧固件与附加武器，使用者可以根据自身的重量分配需求调整打印填充率，灵活控制整机重量。

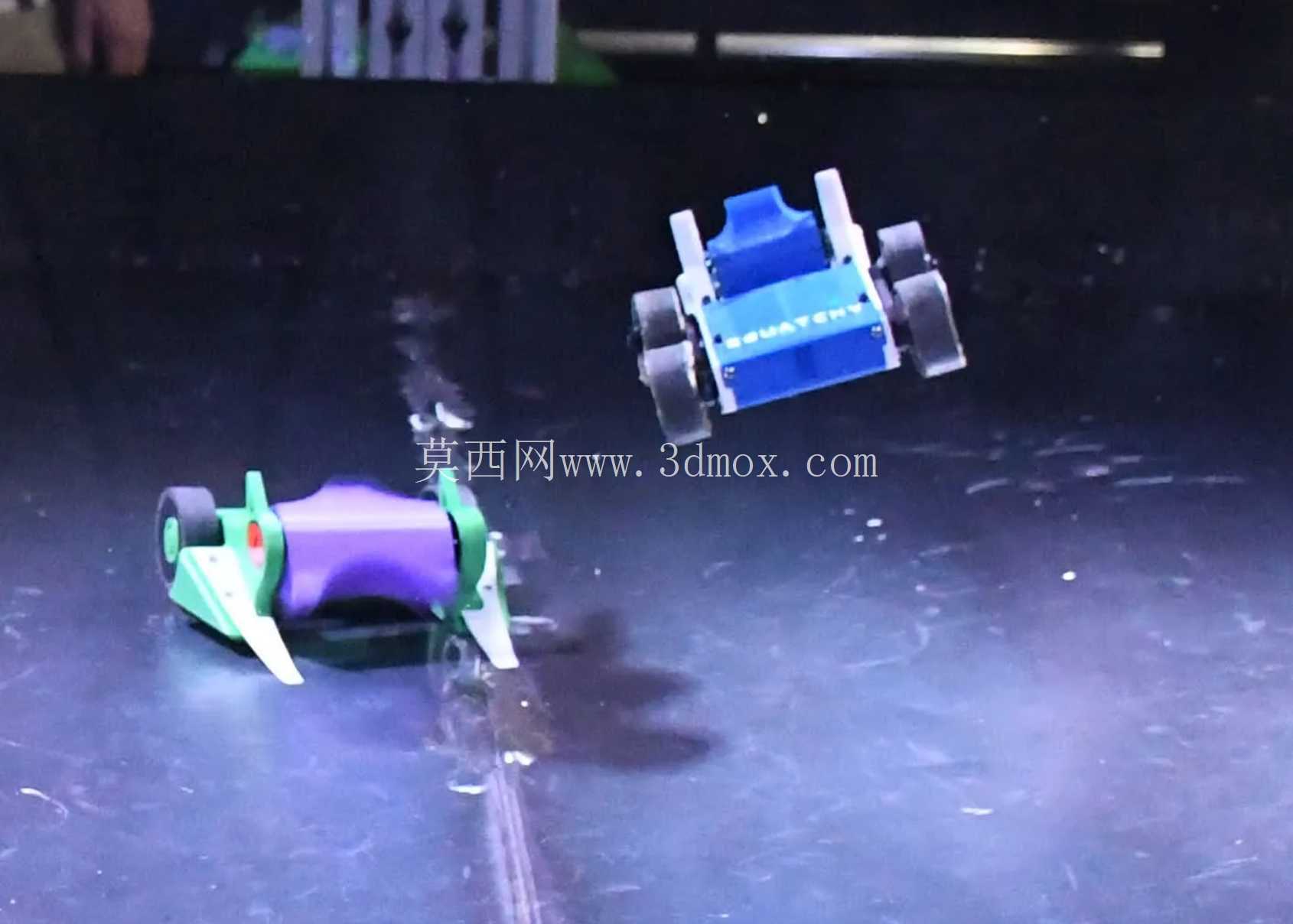

　　在实际使用场景中，这套结构既可以作为高校科创课程的教学案例，帮助学生理解移动机器人的结构设计、动力匹配、重心控制等工程知识，也可以作为入门级参赛队伍的基础底盘，在此基础上进行个性化改装，快速完成参赛机器人的搭建；结构本身的抗冲击设计经过多场赛事验证，即使在青少年操作不熟练、发生多次撞击的情况下，也不容易出现结构性损坏，仅需要更换受损的打印件即可快速修复，大幅降低参赛的维护成本。针对3D打印制作的场景，结构设计时特意将所有零件的壁厚控制在2-3mm之间，既保证了结构强度，又不会过多增加打印时间与材料消耗，所有零件都不需要添加支撑即可完成打印，降低了打印难度，即使是入门级的桌面3D打印机也能够顺利制作出合格的零件。武器支撑臂的安装位置做了特殊的温度适配设计，考虑到热定形嵌件安装时的温度影响，安装孔的周边做了局部加厚，避免安装铜嵌件时因为温度过高导致零件变形，保证连接位置的结构强度。轮组的位置经过多次重心调试，整机的重心落在前后轮轴线的中心位置，既能够保证行走过程中的稳定性，避免急转时发生侧翻，又能够在前端铲臂楔入对方机器人底部时，依靠重心偏移顺利将对方抬起，实现战术目标。
