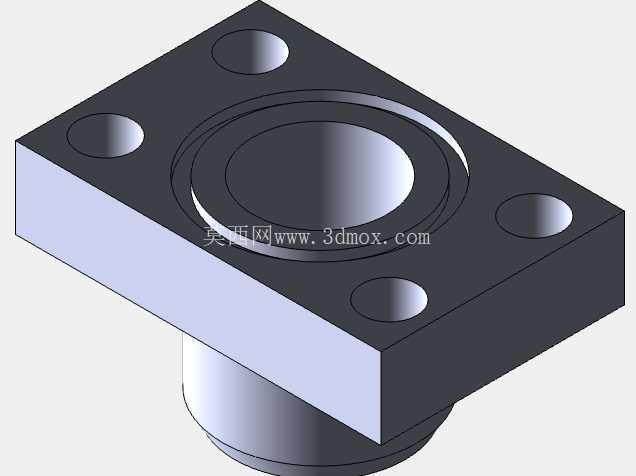

带接头结构的SAE法兰连接构件

在液压系统管路布设场景里，这类带集成接头的SAE法兰是高压油路对接的核心构件，常见于工程机械液压站、重型设备液压管路、注塑机锁模油路、冶金设备液压系统的管路连接节点，主要承担高压油液的通流对接与管路固定功能，相比普通螺纹管接头，SAE法兰结构能承受更高的工作压力，在大管径高压油路场景下能有效避免螺纹连接易出现的应力集中、密封失效问题。

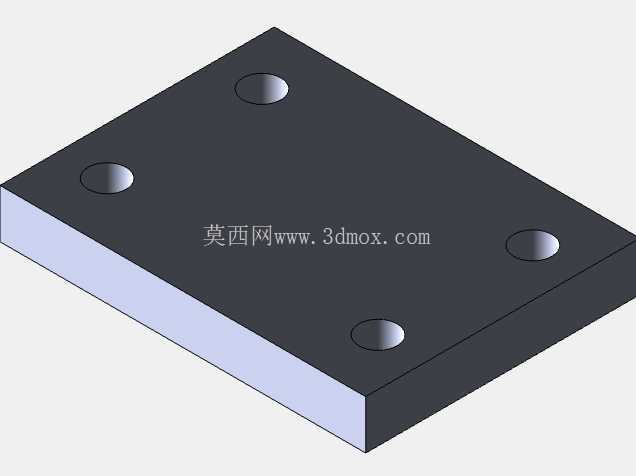

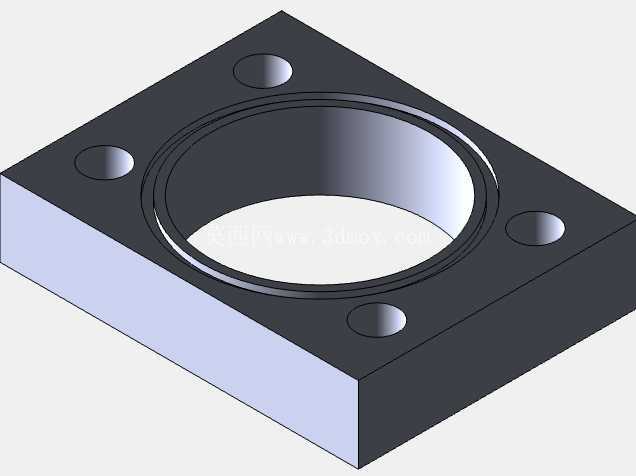

从结构设计逻辑来看，该法兰采用方形安装基体设计，四个角位设置沉头安装孔，安装时可通过内六角螺栓将法兰整体固定在阀块、泵组出油口或者油路块的对接面上，沉孔设计能让螺栓头部完全沉入法兰基体内部，避免螺栓突出带来的安装干涉，也能在紧凑的设备安装空间里减少外接部件的磕碰风险。法兰中心位置设置阶梯式密封槽结构，对接时可配合O型密封圈或者组合密封垫实现端面静密封，密封槽的深度与宽度尺寸经过匹配设计，能在35MPa以内的常规高压液压工况下保证密封面无渗漏，避免高压油液泄漏带来的系统压力损失与现场油污问题。

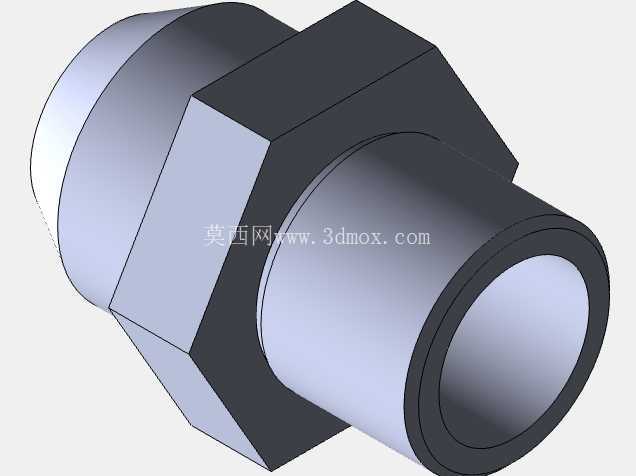

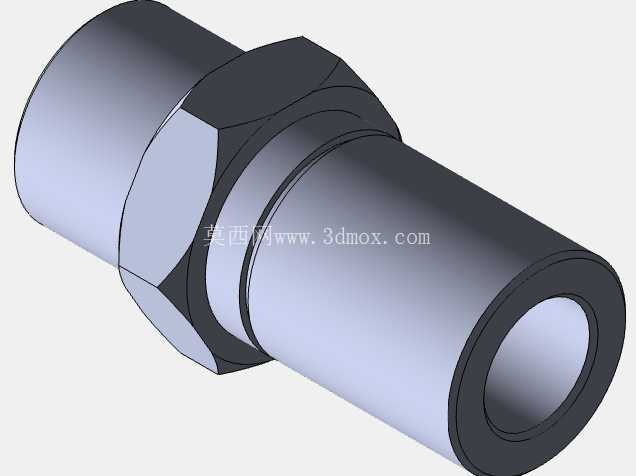

下部集成的接头结构与法兰基体为一体化设计，相比分体式法兰加接头的组合结构，一体化设计减少了一个密封对接面，从根源上降低了泄漏点数量，同时也省去了接头与法兰之间的螺纹连接工序，在现场装配时能直接将外接管路通过卡套或者焊接方式与接头端对接，减少装配工时。接头部分的外径尺寸与通径匹配对应规格的高压油管，通径尺寸根据常用SAE法兰标准设定，能适配市面上绝大多数同规格的高压胶管、钢管管路，不需要额外做变径转接。

从安装边界来看，方形法兰的四个安装孔孔距遵循标准SAE法兰安装尺寸规范，对接面的平面度要求控制在0.02mm以内，安装时不需要对安装面做额外的配做加工，只要对接的阀块或者油路块安装面平面度达标，就能直接完成装配。法兰整体厚度经过受力校核，在满压工况下不会出现基体形变导致的密封面间隙，四个安装孔的位置度公差控制在±0.1mm，能保证安装时螺栓顺利穿入，不会出现别劲导致的螺栓受力不均问题。

实际使用过程中，这类法兰的安装方向不受限制，可根据管路走向调整接头朝向，不过在布设管路时需要注意接头端外接管路的弯曲半径，避免管路弯折过度导致通流面积减小或者管路早期疲劳损坏。法兰基体的棱角位置都做了小倒角处理，一方面是去除加工毛刺避免装配时划伤操作人员，另一方面也能减少应力集中，在设备长期运行带振动的工况下，避免棱角位置出现应力裂纹。密封槽的边角位置做了R角过渡，能避免密封圈安装时被锐边切伤，延长密封件的使用寿命，减少后期维护更换密封件的频次。

在液压系统设计选型时，这类集成接头的SAE法兰特别适合安装空间紧凑的场景，比如工程机械的上车液压管路、机床液压站的阀组出油口位置，不需要额外预留法兰与接头连接的操作空间，能有效压缩整体管路布局的占用空间。相比分体式连接结构，一体化的法兰接头结构在设备长期运行带振动的工况下，不会出现接头与法兰之间的螺纹松动问题，可靠性更高，尤其适合挖掘机、装载机这类作业过程中振动较大的工程机械设备液压系统，能大幅降低管路连接部位的故障概率，减少设备停机维护的时间。
