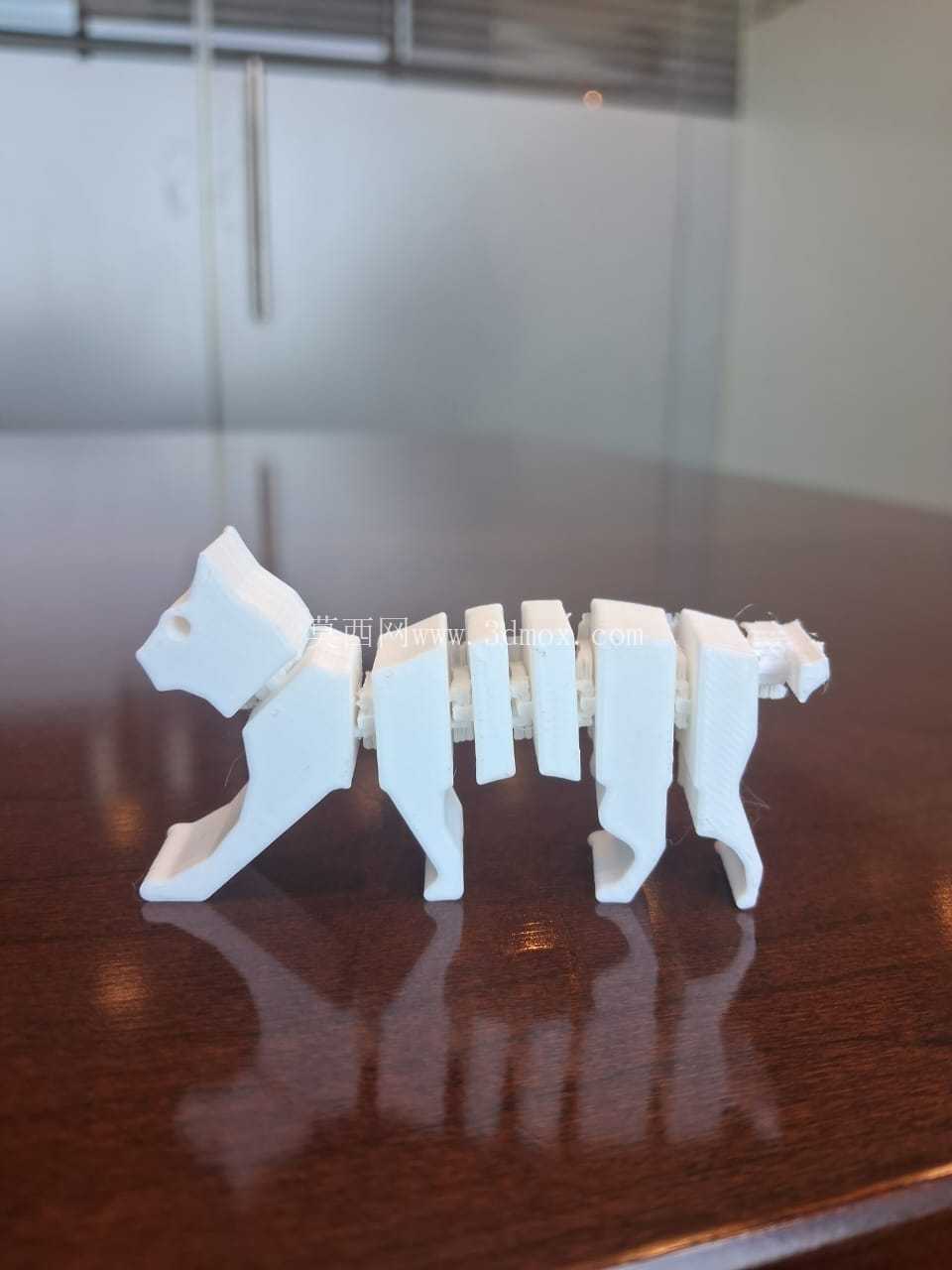

可活动铰接式猫咪造型创意摆件

这款铰接式猫咪造型构件，最初的设计出发点是验证小尺寸FDM打印场景下的一体铰接成型可行性，避免传统拼装结构需要额外装配销轴、粘接固定的繁琐工序，所有关节间隙在建模阶段就按照0.2mm层厚的打印参数做了预留，打印完成后无需额外处理即可直接活动。从实际应用场景来看，这类构件既可以作为桌面工艺摆件，也能作为3D打印入门教学的演示样件，帮助初学者理解一体打印活动结构的间隙设计逻辑，还能作为文创类衍生产品的结构原型，通过调整表面纹理、配色衍生出不同风格的周边产品。

结构设计上，整体采用分段式铰接布局，躯干部分共设置五段独立的铰接单元，每段单元之间通过凹凸配合的球形铰结构连接，铰节点的转动角度限制在正负30度范围内，既保证了躯干可以实现弯曲、扭动的仿生姿态，又避免了转动角度过大导致的结构脱开、断裂问题。四肢部分同样采用铰接结构与躯干连接，前肢设置两段转动副，后肢设置两段转动副，能够支撑整体结构稳定站立在平面上，尾部设置三段微型铰接单元，可以实现小幅度的摆动，还原猫咪尾部的活动特性。头部与躯干前端通过单段铰接连接，可实现上下15度、左右20度的转动，方便调整不同的朝向姿态。

从安装与使用边界来看，整体构件打印完成后总长度控制在180mm左右，躯干最大宽度35mm，站立状态下总高度60mm，所有铰接部位的最小壁厚设置为2.5mm，保证PLA、PETG等常规3D打印材料打印时不会出现壁厚不足导致的碎裂问题，铰节点的配合面做了0.15mm的间隙预留，既不会因为间隙过小导致打印后关节粘连无法活动，也不会因为间隙过大导致关节松动、姿态无法固定。设计过程中特意规避了需要添加支撑的悬空结构，所有铰接部位的悬空角度都控制在45度以内，打印时无需添加任何支撑结构，打印完成后仅需去除底部的打印 raft 即可直接使用，大幅降低了后处理的工作量。

在实际打印测试过程中，针对不同层高的打印参数做了适配调整，当使用0.3mm层高快速打印时，关节间隙调整为0.25mm即可保证活动顺畅，当使用0.1mm层高高精度打印时，关节间隙调整为0.12mm就能获得合适的阻尼感，调整姿态后可以保持固定不会松垮。结构的受力测试显示，整体构件从1米高度自由跌落至木质桌面时，铰接部位不会出现断裂、脱开的问题，日常把玩过程中反复弯折关节的疲劳寿命可以达到千次以上，完全满足日常摆件、教学演示的使用需求。这类一体铰接的仿生结构设计思路，还可以拓展应用到其他动物造型、可动玩具的设计中，通过调整铰接单元的数量、铰节点的转动角度限制，就能实现不同的活动姿态效果，相比传统的拼装式可动结构，一体打印的设计大幅减少了零件数量，降低了装配成本，也避免了小尺寸销轴丢失、装配错位的问题，非常适合小批量定制化的文创产品、教学样件生产场景。
