PETG材质带锁线束布线固定夹结构

　　日常设备布线作业中，机柜内部走线、桌面设备理线、3D打印机运动部件线缆约束、小型通讯设备线缆排布这类场景，经常遇到线缆松脱移位、随部件运动反复弯折磨损、多股线缆杂乱干扰周边结构的问题，传统的尼龙扎带虽然固定强度足够，但属于一次性耗材，后期维护调整线缆时必须剪断更换，反复操作容易划伤线缆绝缘层，而普通粘贴式理线夹大多没有锁止结构，线缆受拉扯时很容易从夹槽内脱出，无法满足需要频繁调整走线、或者线缆存在小幅活动余量的固定需求。

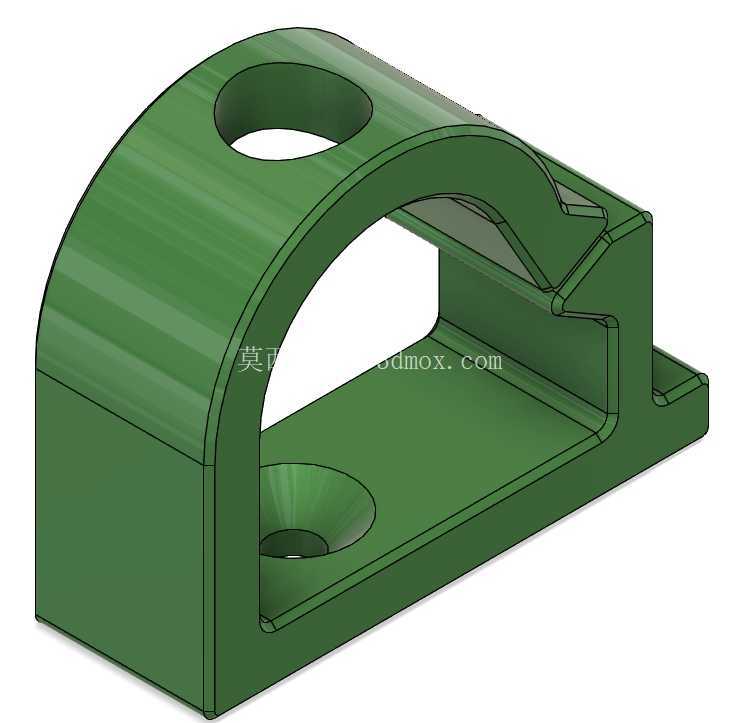

　　这款线夹的设计初衷就是解决这类小场景下的布线痛点，整体采用半拱式抱合结构，主体底座为平直矩形结构，作为整个零件的安装承载面，底座上设置两处安装位，一处是拱顶位置的通孔，可适配平头或沉头螺钉进行刚性固定，另一处是底座内侧的沉孔，可根据安装场景选择单孔或双孔固定，避免安装后夹体出现旋转偏移。拱型抱合腔的开口侧设置了带斜度的弹性锁止舌片，舌片与拱体内壁形成渐变式的收口结构，线缆压入时舌片受挤压向下形变，让线缆顺利进入抱合腔，完全压入后舌片回弹，端部抵住线缆外侧，形成单向锁止，避免线缆受拉扯时从开口处滑出，不需要额外的绑带或紧固件就能完成线缆的卡装固定。设计时特意将抱合腔的内表面做了圆弧过渡处理，没有尖锐棱角，避免长期卡压时割伤线缆绝缘层，所有边角位置都做了R0.5以上的圆角处理，既减少3D打印时的应力集中问题，也能避免安装操作时划伤作业人员手指。考虑到不同场景下的线缆直径差异，建模时将整个夹体的尺寸做了参数化关联，使用者可以根据实际要固定的线缆外径，按比例整体缩放模型，不需要重新调整单个特征尺寸，就能适配从细径数据线到粗径动力电缆的不同固定需求。

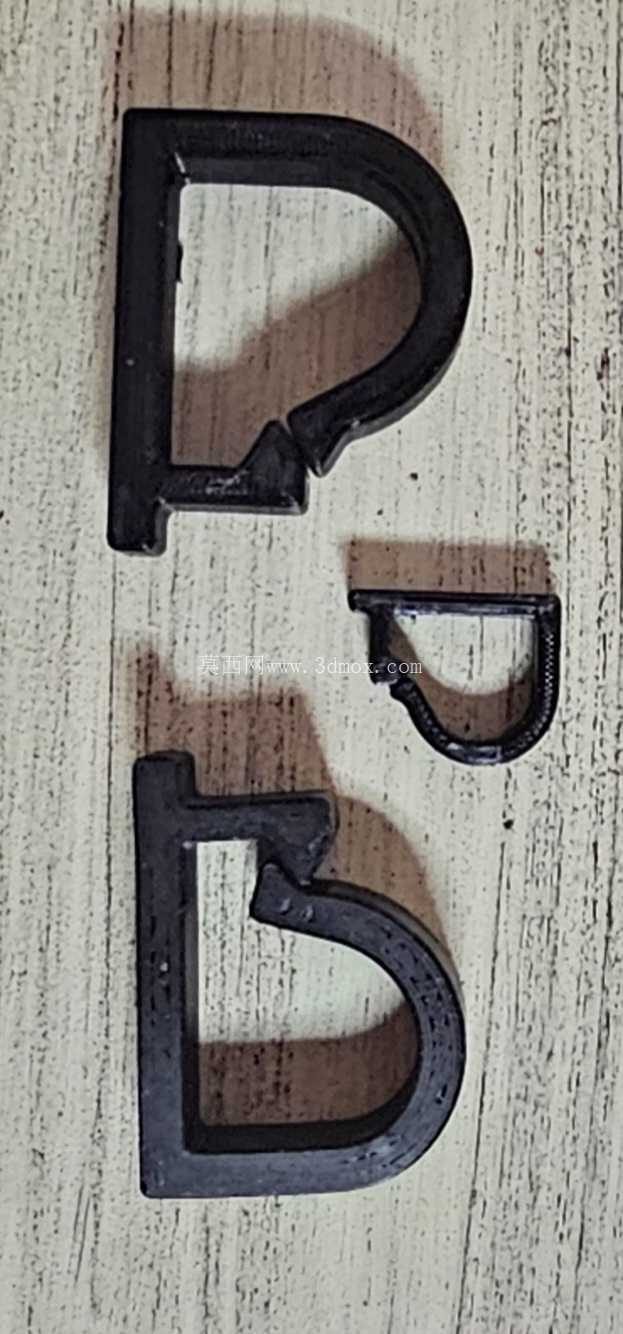

　　材料选择上推荐使用PETG材质打印，相比PLA材质，PETG的韧性更好，抗弯折疲劳寿命更长，锁止舌片反复开合不会出现脆断问题，同时耐候性优于PLA，在设备运行产生的一定温度环境下不会出现软化变形，固定力度保持稳定；如果是需要更高耐磨强度的场景，也可以选择ABS或尼龙材质打印，适配不同的使用环境。安装方式上做了多场景适配，除了螺钉固定的方式外，平直的底座底面可以直接粘贴双面胶、魔术贴，固定在墙面、桌面、设备外壳等不方便打孔的位置，也可以使用粘合剂直接粘接在安装基面，适配不同的安装条件。

　　实际使用时，针对机柜内部的多股控制线整理，可以并排布置多个该线夹，将不同功能的线缆分别卡装固定，理清走线路径，避免多股线缆缠绕干扰后期维护；针对3D打印机这类运动部件的线缆约束，可以将线夹固定在设备机架上，卡装步进电机、加热头的线缆，留出合适的活动余量，避免线缆随运动部件反复晃动时与机架摩擦破损，同时也能减少线缆晃动带来的运动干涉；针对桌面办公场景的网线、电源线整理，可以用双面胶将线夹粘贴在桌面背面或走线槽内，将零散的线缆固定在预设路径上，保持桌面整洁，避免线缆垂落拉扯。结构设计上做了壁厚优化，整体壁厚保持均匀，拱顶位置厚度略大于侧壁，保证螺钉锁紧时不会出现开裂，锁止舌片的厚度控制在合理范围，既保证足够的锁止力度，又不会因为刚度过大导致线缆压入困难，底座的沉孔设计让螺钉安装后头部不会突出底座平面，粘贴安装时不会出现间隙，保证粘接面完全贴合基面，提升固定可靠性。
