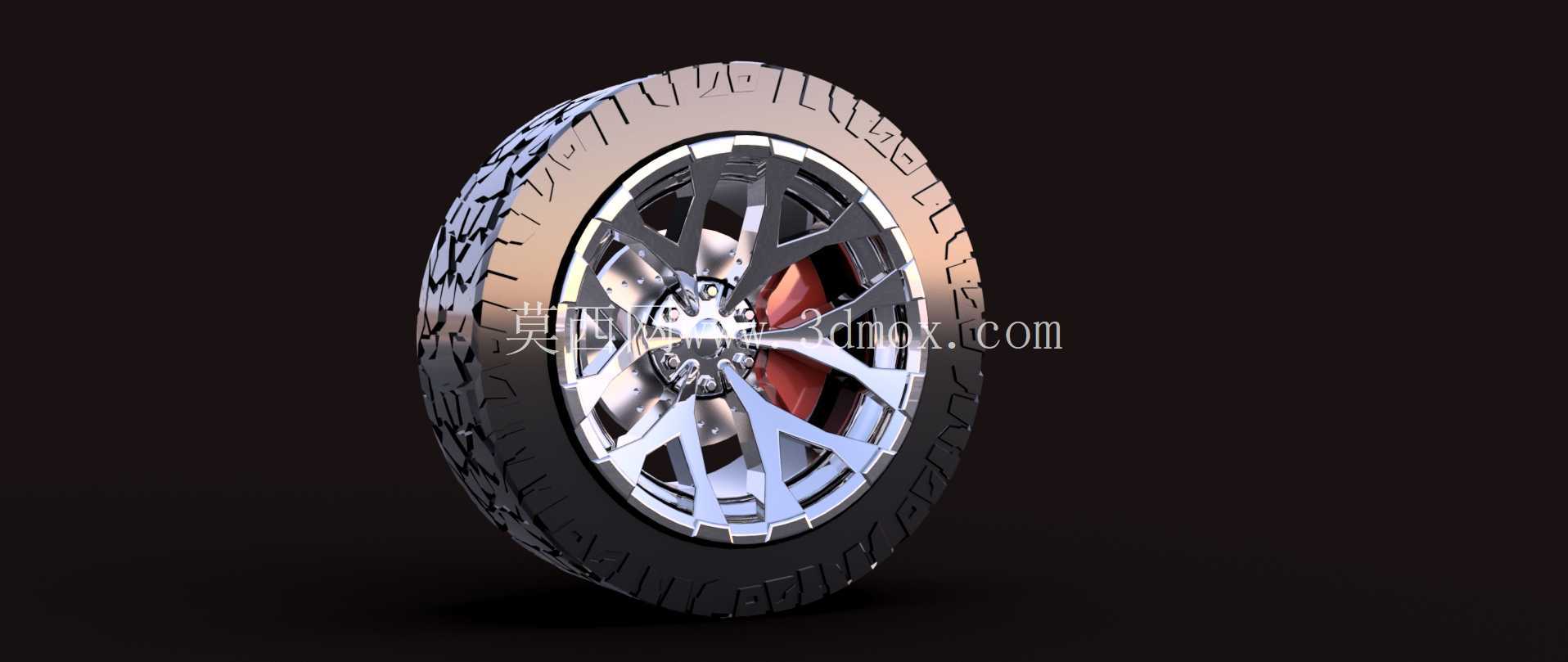

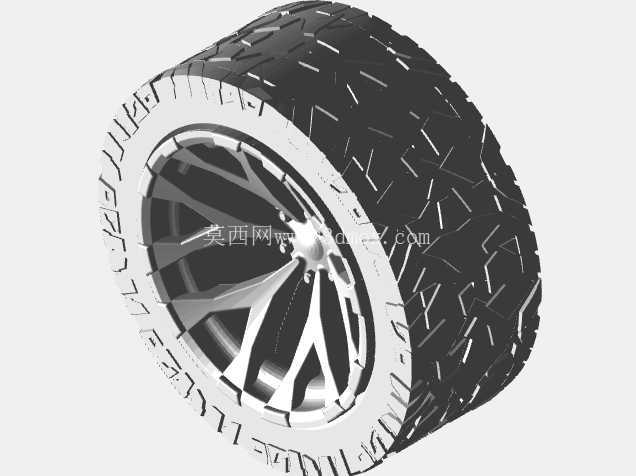

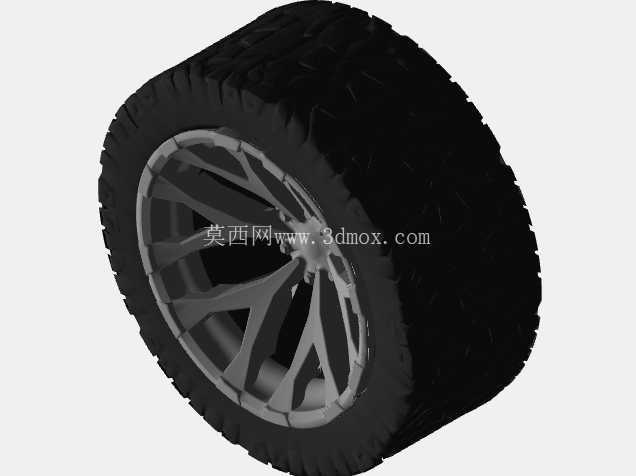

22英寸改装款汽车轮毂轮圈结构设计

　　该轮圈总成针对乘用车辆改装场景开发，适配22英寸规格轮胎，整体结构围绕乘用车行走系统的承载需求、安装匹配性以及改装场景下的视觉与性能平衡展开设计。轮辋部分采用深槽轮辋结构，轮缘处做了加厚过渡处理，能够在轮胎充气、行驶过程中承受胎圈的径向张力，同时预留了标准的气门嘴安装位，适配常规乘用车真空胎的装配要求，无需额外改动轮胎安装结构即可完成胎圈压合、充气密封等装配工序。

　　轮辐部分采用多辐条分叉式结构设计，辐条从中心安装盘位置向外延伸至轮辋内侧的连接座，每根辐条的截面做了变厚度处理，靠近中心盘的位置厚度更大，向轮辋方向逐步收窄，在保证整体抗弯、抗扭强度的前提下，尽可能降低轮圈的整体转动惯量，减少车辆起步、制动过程中的动力损耗，同时多辐条的镂空结构能够为制动系统预留足够的散热空间，避免连续制动过程中热量堆积在轮辋内部，影响制动效能与轮胎使用寿命。

　　中心安装区域设计了标准的PCD螺栓孔位，匹配对应车型的轮毂轴承安装座尺寸，中心孔的公差按照乘用车轮毂安装的配合要求设定，能够保证装配后轮圈的回转同轴度，避免高速行驶过程中出现轮圈抖动的问题；螺栓孔周边做了沉台处理，能够让轮毂螺栓的压紧面完全贴合，保证螺栓锁紧后的预紧力均匀分布，避免行驶过程中螺栓松动。轮圈与轮胎配合的胎圈座位置做了表面粗糙度控制，保证轮胎装配后的密封性能，同时在胎圈座与轮缘的过渡位置设计了凸起的安全棱，能够在轮胎胎压异常降低的情况下，避免胎圈从轮辋中脱出，提升行驶过程中的安全冗余。

　　配套的轮胎部分采用常规乘用车辆轮胎的胎面花纹设计，胎面的排水沟槽、花纹块排布兼顾干地与湿地行驶的抓附性能，胎侧的厚度设定兼顾缓冲性能与侧向支撑能力，与轮辋装配后整体的外径尺寸匹配对应车型的轮拱空间，不会在转向、颠簸压缩过程中与翼子板、悬挂部件发生运动干涉。设计过程中重点考虑了改装场景下的安装边界，轮圈的偏距设定经过运动仿真校核，保证装配后轮距的变化量在悬挂系统的可调范围内，不会导致半轴球笼的工作角度超出设计阈值，也不会与刹车卡钳、减震器等周边部件产生静态或动态干涉；轮辐背面预留了足够的卡钳避让空间，能够适配大尺寸多活塞制动卡钳的安装需求，满足改装场景下制动系统升级的匹配要求。整体结构的受力分析围绕车辆满载、过弯、制动等典型工况展开，辐条与轮辋的连接位置做了圆角过渡处理，避免应力集中导致的结构疲劳失效，轮辋的整体刚度经过校核，能够承受行驶过程中路面冲击带来的交变载荷，不会出现轮辋变形导致的轮胎漏气、动平衡失效等问题。
