适配14-16AWG线材的3D打印直插式保险座

在低压直流配电、桌面DIY电子设备、小型户外供电模组这类场景里，经常会遇到临时取电需要加装过流保护的需求，常规的保险丝座要么需要焊接、要么要搭配专用端子压接，现场施工灵活性不足，这款直插式保险结构就是针对这类快速布线场景做的适配设计。

从实际使用逻辑来看，它不需要额外准备压接钳、焊锡这类工具，只需要将剥好端部绝缘层的14-16AWG规格电线直接插入对应的进线腔，再将配套的全金属母铲形连接器抵进线芯位置，用高温烙铁加热铲形连接器的圆形部位，让金属件的热量传导到周边塑料壳体，使接触区域的塑料微熔后紧密包裹住金属连接件与线芯，冷却后就能形成可靠的物理固定与电气连接，操作逻辑和热插装式接线端子的固定原理类似，能大幅降低现场布线的工具门槛。

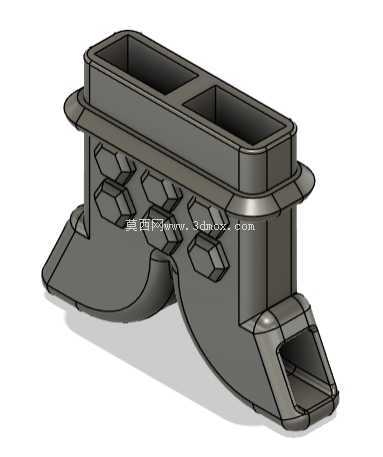

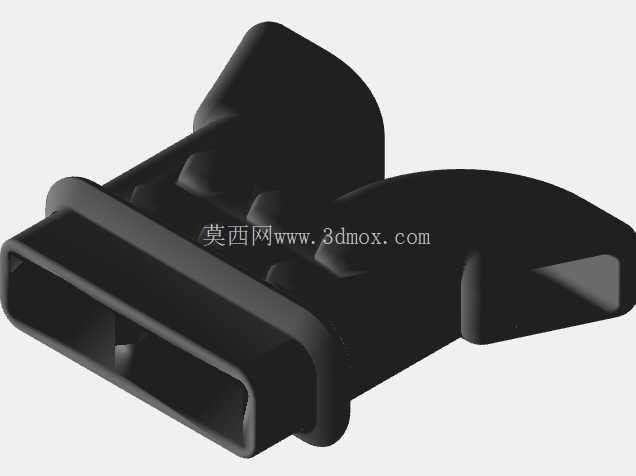

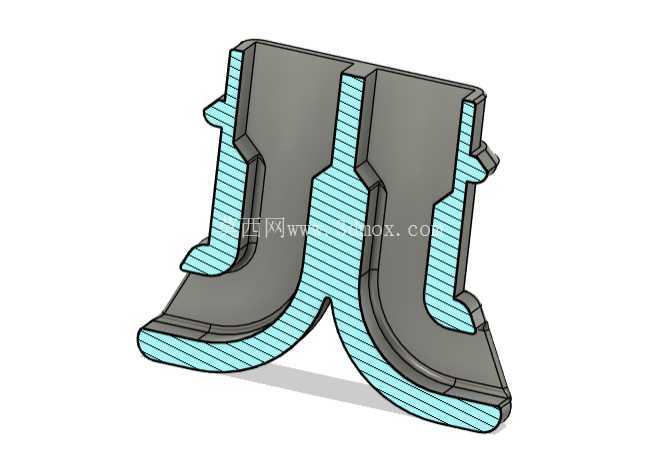

结构设计上，整体采用双腔独立布局，两个进线通道互相隔离，避免正负极线芯误触短路，壳体外侧设置了多组六角形的加强筋位，既可以提升壳体整体的抗形变能力，在加热装配时也能减少非装配区域的热变形传导，避免壳体整体翘曲。底部的弧形导流结构是针对户外使用场景做的优化，当有少量冷凝水或者溅水落在壳体上时，会顺着弧形斜面从端部的出线口排出，不会在接线腔位置积存造成绝缘下降。端部的限位法兰边可以在嵌入式安装时卡在安装面板的开孔位置，不需要额外打固定孔就能实现快速卡装，适配厚度1-2mm的亚克力、钣金、3D打印设备外壳面板。

安装边界方面，这款结构的进线腔内径适配14-16AWG线径的单股或者多股铜芯线，剥线长度控制在8-10mm即可满足装配要求，不需要预留过长的线芯冗余。装配时需要注意，加热铲形连接器的时间要控制在3-5秒，避免长时间加热导致壳体大面积熔化变形，装配完成后需要静置1-2分钟待塑料完全冷却定型后再拉扯线材测试连接强度，建议打印壳体时选用PETG及以上耐温等级的耗材，避免烙铁装配时壳体过度软化，也能适配日常使用中电流通过产生的小幅温升，避免长期使用后壳体变形导致接触不良。

实际应用中，这类结构可以用在桌面3D打印机的电源进线端、小型太阳能便携电源的输出回路、DIY电动工具的电池包转接电路里，相比传统的螺丝压接式保险丝座，它的零件数量更少，不需要额外准备接线螺丝、垫片等小零件，3D打印即可完成壳体制作，搭配标准尺寸的铲形端子就能组装使用，小批量定制场景下不需要开模，能快速适配不同设备的安装空间需求，对于电子爱好者、小型设备研发团队做原型验证时的电路保护布设非常实用。结构上的六角加强筋除了提升结构强度，也能在多只保险座并排安装时起到防滑定位的作用，相邻壳体的筋位互相卡合，不会因为线材拉扯出现移位。
