浦桑尼克吸尘器电机连接传动齿轮

这款传动齿轮是家用清洁设备动力传输路径上的核心衔接零件，主要承担电刷组件与驱动电机之间的动力传递作用，适配浦桑尼克M?8Pro型号吸尘器的动力单元维修替换场景。日常家用吸尘器在长期高负载运行过程中，动力输出端的小模数齿轮很容易因为吸入硬质异物卡滞、长期交变载荷冲击出现齿面磨损、断齿问题，一旦该齿轮失效，电机输出的扭矩无法传递到吸尘叶轮，设备就会出现电机空转、吸力完全丧失的故障，直接更换整台电机的成本较高，单独替换该连接齿轮是维修场景下性价比极高的方案。

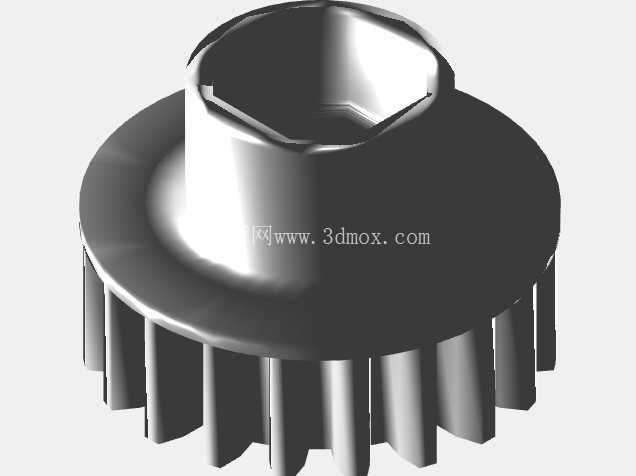

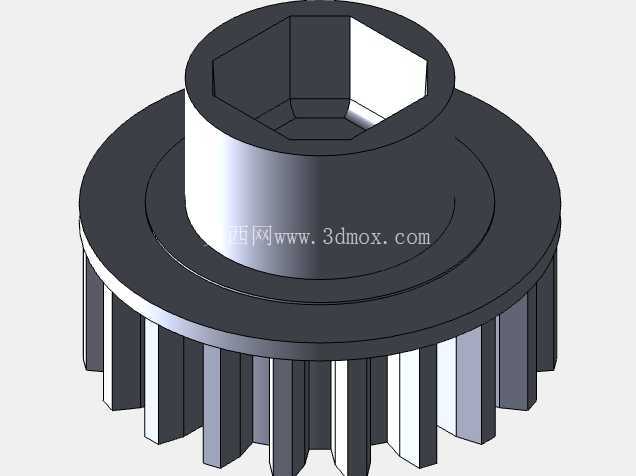

从结构设计来看，该齿轮采用上部内六角嵌套、下部直齿圆柱齿轮的一体化结构，上部的内六角孔直接与电机输出轴的六角端头配合，依靠型面接触传递扭矩，相比平键连接的结构，这种配合形式在小尺寸零件上更容易加工，装配时无需额外的键类紧固件，直接压入即可完成安装，配合间隙控制在0.02mm以内，既可以保证传动过程中无旷量，也能避免过盈量过大导致装配时塑料件开裂。下部的直齿齿圈采用标准渐开线齿形设计，模数选取0.5，齿顶圆直径根据安装腔体内的空间限制设定为18mm，齿宽4mm，齿数设计为18，传动比匹配电机额定转速下的叶轮输出需求，保证吸尘吸力维持在原厂设计参数区间。

设计阶段充分考虑了3D打印的工艺可行性，针对Bambu Lab A1机型的FDM打印特性做了专门的结构优化：所有竖直面无大于45度的悬空结构，打印时无需添加支撑即可完成齿面和内六角孔的成型，避免支撑拆除后在齿面留下凸起影响啮合精度；齿根位置做了R0.3mm的圆角过渡，既可以减少打印过程中齿根位置的应力集中，也能提升齿轮运行时的抗冲击能力，避免突然卡滞时齿根断裂。打印精度适配0.2mm层高的PLA+耗材打印参数，层间结合强度可以满足吸尘器电机额定0.3N·m扭矩的传递需求，齿面打印完成后无需额外打磨即可与配对齿轮顺畅啮合，啮合侧隙控制在0.05-0.1mm之间，运行过程中无明显异响。

安装边界方面，该齿轮的轴向定位依靠上部凸台的端面实现，凸台直径10mm，高度3mm，安装到位后凸台端面与电机端盖的限位面贴合，限制齿轮的轴向窜动，避免运行过程中齿轮移位导致的啮合错位。齿轮的内六角孔对边尺寸为6mm，与电机输出轴的配合公差取H7/h6，既可以保证手动压装的顺畅度，也能避免长期正反转切换时出现轴孔打滑的问题。齿顶圆与周边安装腔体的内壁预留1mm的安全间隙，即使打印过程中出现轻微的尺寸膨胀，也不会出现齿轮与腔壁刮擦的问题。

在实际维修场景中，该齿轮替换操作门槛极低，只需要拆开吸尘器的动力舱，取出失效的磨损齿轮，将打印完成的新齿轮压入电机输出轴即可完成修复，无需调整其他传动部件的位置，修复后的设备动力传输效率与原厂零件无明显差异，PLA+材质的耐磨性能可以满足家用场景下2年以上的使用需求，相比采购原厂替换件，3D打印自制的成本仅为原厂件的十分之一，也解决了部分老旧型号吸尘器原厂配件停产无法维修的痛点。设计过程中还特意做了齿厚的微调，比原厂齿轮的齿厚增加0.05mm，抵消PLA材质长期运行后的轻微磨损量，进一步延长零件的使用寿命，同时不会因为齿厚过大导致啮合卡滞。
