0.5升容量便携饮用水瓶结构设计

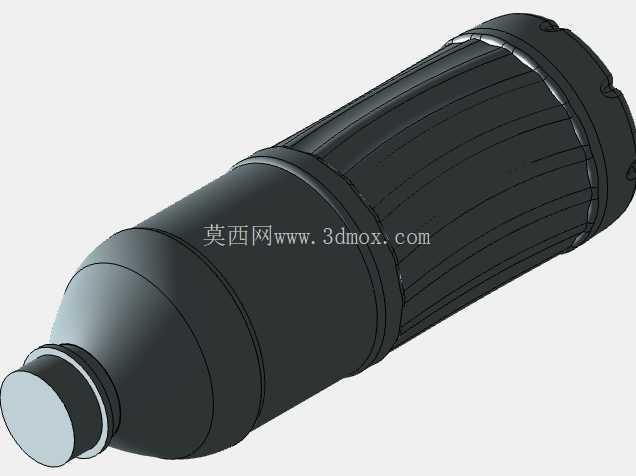

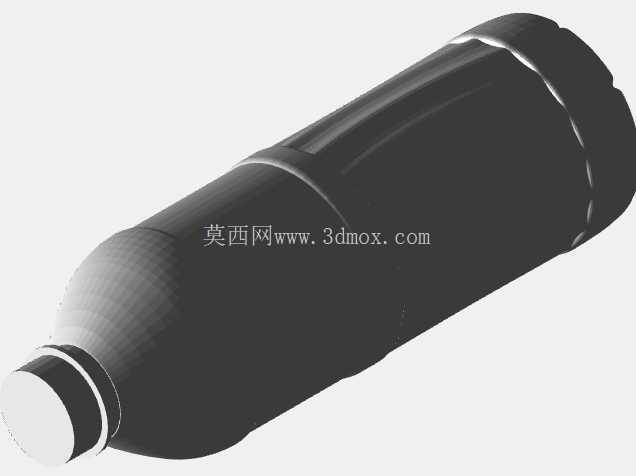

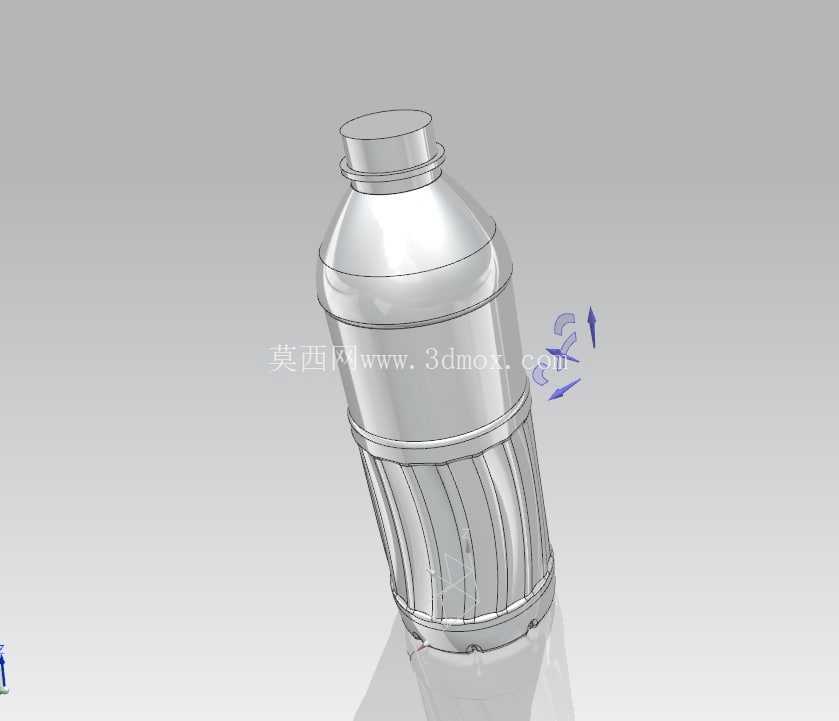

　　这款0.5升容量的瓶体结构，主要面向快消品饮品包装领域的量产需求，适配常温饮用水、低糖饮品等内容物的灌装、储运与终端使用场景，日常可适配自动灌装生产线的卡瓶定位、旋盖工位匹配，也能满足商超堆码、便携携带的使用要求。从结构设计逻辑来看，瓶身整体采用回转体基础构型，瓶口部分做了标准外螺纹设计，螺纹牙距与牙型匹配市面通用的28mm口径防盗瓶盖，旋合过程中能保证足够的密封预紧力，避免储运过程中出现漏液问题，瓶口顶端的密封面做了0.3mm的平面度公差控制，配合瓶盖内的密封垫片可以实现常温下的静密封要求，即使倒置存放也不会出现渗液情况。

　　瓶肩部分采用大圆弧过渡设计，一方面可以降低吹塑成型过程中原料的拉伸应力集中，避免成型后出现局部壁厚过薄的问题，另一方面圆弧过渡的结构在灌装过程中可以让内容物顺着瓶壁流下，减少灌装时的泡沫产生，提升灌装工位的作业效率。瓶身中段做了周向均匀分布的竖向加强筋结构，单根筋条的凸起高度控制在1.2mm，筋条之间的间距均匀，这种设计首先是提升了瓶身的径向抗挤压能力，在堆码或者手持握持的时候，不会因为外力挤压出现过度变形导致内容物溢出，同时竖向的筋条也能在吹塑脱模过程中起到导向作用，减少脱模时的粘膜风险，另外筋条形成的凹凸面也能提升手持时的摩擦力，即使手上沾有水渍也能稳定握持，不会出现打滑脱手的情况。

　　瓶底部分采用内凹的花瓣式构型，内凹深度为8mm，这种结构首先提升了瓶底的垂直承重能力，满液状态下多层堆码时，瓶底可以将载荷均匀传递到瓶身周向的筋条结构上，避免瓶底出现鼓胀变形导致站立不稳，同时内凹的结构也能让瓶子在灌装完成后冷却过程中，抵消内容物冷却收缩产生的负压，避免瓶身整体出现向内凹陷的变形问题，保证产品外观的平整性。从安装与适配边界来看，瓶体总高度控制在230mm，瓶身最大直径为66mm，这个尺寸可以适配常规自动售货机的货道尺寸，也能匹配普通车载杯架、自行车水壶架的安装尺寸，满足户外携带、车载使用的场景需求。

　　瓶口部分的定位环直径为30mm，高度为4mm，这个结构是专门适配灌装生产线的卡瓶板定位，在高速灌装过程中，卡瓶板可以通过这个定位环带动瓶体在各个工位之间传输，定位精度可以控制在±0.5mm以内，保证旋盖、贴标等工位的对位精度。在壁厚设计上，瓶身主体的平均壁厚控制在0.3mm，瓶口螺纹部分的壁厚加厚到1.2mm，保证螺纹部分的结构强度，避免旋盖时出现螺纹滑牙的问题，瓶底部分的壁厚控制在0.4mm，平衡承重能力与原料用量。整个瓶体的拔模斜度控制在1:50，既可以满足吹塑成型的脱模要求，也不会因为斜度过大导致瓶身上下直径差过大，影响外观一致性与堆码稳定性。另外瓶身的加强筋设计也兼顾了标签粘贴的需求，筋条上方预留了120mm高度的光滑圆柱面，这个区域的表面粗糙度控制在Ra0.8以下，保证不干胶标签粘贴后不会出现翘边、气泡的问题，贴标后标签的平整度可以满足快消品的外观质检要求。从实际使用的角度来看，这个容量的瓶体单手握持时的重心位置在瓶身总高度的40%处，握持时手腕的受力角度符合人体工程学要求，长时间握持也不会出现明显的疲劳感，瓶口的螺纹长度为3圈，旋开角度控制在180度即可完全开启，不需要多次旋转，提升了使用的便捷性。
