汽车线束用片式保险丝插接护套结构

　　车载低压配电回路里，片式保险丝的插接固定一直是线束布置环节容易出问题的点位——不少售后返修的电路虚接、保险丝熔断后接触不良故障，追根溯源都是护套结构设计不合理，要么插片锁紧力不足，车辆长期颠簸后松脱，要么护套边缘没有做应力释放结构，线束弯折处铜丝断裂，还有的护套密封槽尺寸偏差，洗车或者雨季涉水时水汽渗入，造成插片氧化接触电阻飙升。这次做的这个保险丝插接护套，就是针对车载12V/24V低压配电回路的实际使用痛点优化的结构，先从安装边界说起，整个护套的外轮廓适配标准中号片式保险丝的插装尺寸，腔体内部的两个插片卡槽做了0.3mm的过盈量设计，卡槽侧壁加了两道凸起的锁紧筋，保险丝插装到位后会有清晰的触感反馈，不需要额外打胶或者扎带固定，就能承受整车级别的振动冲击测试，不会出现松脱移位的情况。

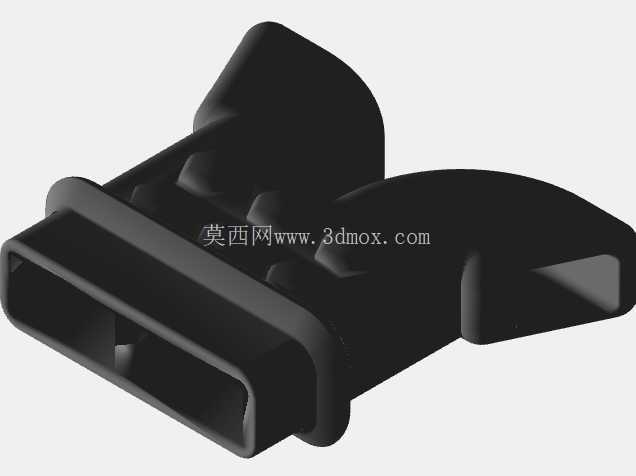

　　护套的进线端做了喇叭口导向结构，线束穿入的时候不会被锐边割破绝缘层，进线口的内径适配2.5平方毫米的汽车专用薄壁电线，压接端子插装后，腔体内部预留了3mm的端子退让空间，避免线束受拉的时候端子直接顶到保险丝插片造成接触变形。从外形结构来看，护套外侧做了两个对称的弹性卡扣，适配车载配电盒的标准安装卡槽，安装时只需要对准卡槽按压到位，卡扣就会自动卡入定位槽，拆卸的时候用一字螺丝刀轻压卡扣就能脱出，不需要暴力撬拆造成配电盒安装位损坏。护套的材质选用常用的PA66加30%玻纤增强，耐温范围覆盖-40℃到125℃，满足发动机舱周边的使用温度要求，表面做了哑光磨砂处理，避免长期光照老化开裂。设计的时候特意把保险丝的观察窗口做了开放式的缺口，不需要拔出护套就能直接看到保险丝的熔断指示点，日常检修的时候一眼就能判断故障点，不用逐个拔插检查提升检修效率。腔体内部的插片接触位做了导向倒角，更换保险丝的时候不需要刻意对准，顺着倒角就能顺利插到位，避免歪插造成插片弯曲变形。护套的分模线做在侧面的非安装面，合模错位量控制在0.1mm以内，不会出现飞边刮手或者影响安装尺寸的问题，安装后和配电盒面板的贴合间隙控制在0.2mm以内，能有效阻挡灰尘进入接触腔。

　　很多同类护套在设计的时候忽略了线束弯折的应力问题，这次在进线端做了15mm长的波纹缓冲段，线束在这个位置可以实现±30°的弯折而不会出现绝缘层疲劳开裂，适配车内不同走向的线束布置需求，不管是仪表台内部的布线还是发动机舱内的走线，都能适配不同的弯折角度。接触腔内部做了防呆结构，反方向的保险丝无法插入，避免维修时插反造成电路接反的故障，两个插片腔之间做了绝缘隔断，爬电距离满足600V的绝缘要求，即使出现瞬时过电压也不会发生极间击穿。整个结构的壁厚控制在1.8mm，既保证了足够的结构强度，又不会因为壁厚过大造成注塑成型时出现缩痕，加强筋的厚度控制在壁厚的0.6倍，避免筋位背面出现缩印影响外观和尺寸精度。

　　实际装车测试的时候，这个护套在-40℃的低温环境下放置24小时后，插装力仍然保持在合理范围，不会因为低温变脆造成卡扣断裂，在125℃的高温环境下连续放置1000小时，材料的变形量小于0.1mm，不会因为高温软化造成锁紧力下降。针对车载环境的化学腐蚀问题，材料本身耐机油、耐电瓶液、耐常见的车用清洗剂，日常使用中即使接触到这些液体也不会出现开裂或者溶胀的问题。和市面上常见的同类型护套相比，这个结构的插拔寿命可以达到500次以上，反复更换保险丝也不会出现卡槽磨损松旷的问题，接触电阻稳定在1毫欧以内，大电流通过的时候不会出现异常发热的情况，适配10A到30A的中号片式保险丝使用，覆盖车载大部分低压配电回路的保护需求，不管是灯光回路、雨刮回路还是车载电器的供电回路，都能使用这个护套做保险丝的固定防护。
