镂空网格圆柱笔筒结构设计方案

　　日常桌面文具收纳场景中，传统实心笔筒存在耗材用量大、自重偏高、视觉厚重的问题，这款镂空网格圆柱结构的设计，正是针对桌面文具收纳的实际使用需求，结合3D打印工艺特性完成的结构方案。从实际使用场景来看，该结构主要放置于办公桌面、设计工位、学生书桌等平面区域，用于收纳书写笔、美工刀、小型卡尺、镊子等细长型工具与文具，镂空的网格结构一方面可以直观观察内部收纳物品的位置，快速取用需要的工具，另一方面网格间隙能够及时排出不慎洒入的液体，避免容器内部积留污渍，日常清洁时可以直接通过网格间隙冲洗，无需额外拆解结构。

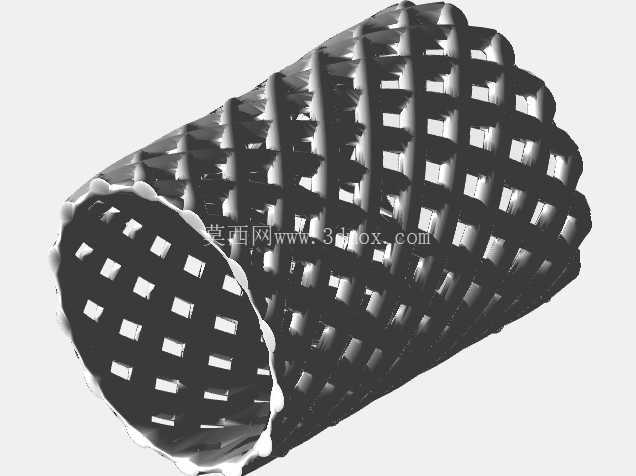

　　设计过程中优先考虑3D打印的成型可行性，整体采用等壁厚的圆柱回转体结构，外壁的菱形网格采用连续交错的筋条排布，筋条厚度统一控制在1.5mm，既保证打印过程中不会出现薄壁翘曲、断料的问题，也能让整体结构具备足够的抗侧压强度，日常使用中即使受到桌面磕碰、意外挤压，网格筋条能够通过微小形变分散应力，不会出现整体开裂的情况。结构的底部设计了2mm厚度的实心封底，封底边缘与侧壁网格筋条做了R1的圆角过渡，避免打印过程中出现应力集中导致的底部翘边，同时封底与放置平面的接触面积完整，不会因为网格镂空导致放置不稳，实际放置时的静摩擦系数足够，抽取内部文具时不会带动整体结构移位。

　　外形尺寸方面，整体高度设计为120mm，外径设置为80mm，这个尺寸边界刚好适配常规书写笔的长度，不会出现笔身倾斜歪倒的情况，同时外径尺寸不会占用过多桌面空间，放置在显示器旁、工位边角都不会干扰正常的办公操作。网格的开孔尺寸控制在8mm*8mm的菱形规格，这个尺寸既不会让直径较细的自动铅笔、针管笔从网格间隙漏出，也能最大化减少打印耗材的用量，相比同尺寸的实心圆柱笔筒，耗材用量能够降低65%以上，打印时长也能缩短近一半，大幅降低单件的制造成本。结构的顶部边缘做了1mm的外翻卷边处理，一方面消除打印后的层纹锐边，避免取放文具时划伤手部，另一方面卷边结构能够提升顶部的结构强度，长期使用不会出现顶部筋条断裂、毛边脱落的问题。

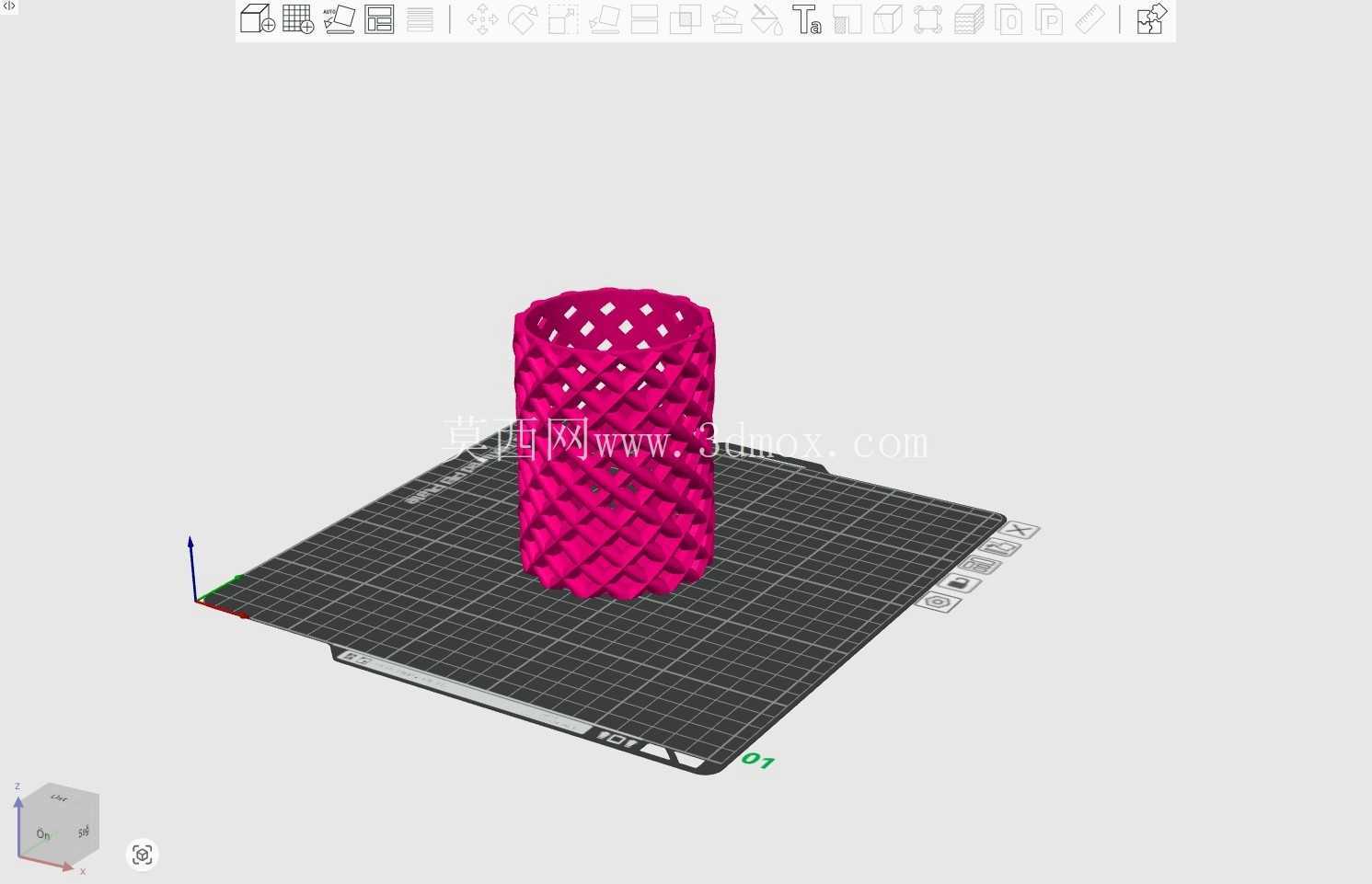

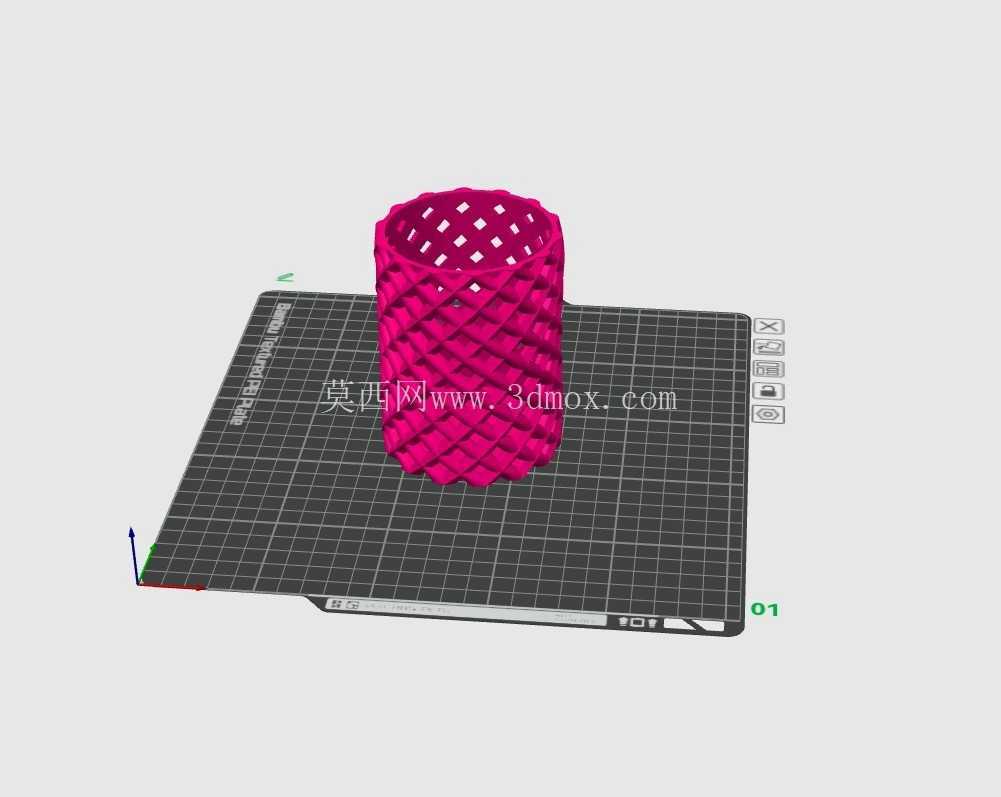

　　从安装与使用边界来看，该结构无需额外的组装配件，打印完成后去除支撑即可直接使用，对放置平面没有特殊要求，只要是平整的硬质桌面都可以稳定放置，适用的环境温度在-10℃到60℃之间，常规PLA、PETG等常用3D打印耗材都可以完成制作，不需要特殊的工程材料。设计时还考虑了叠放收纳的需求，结构的外径与内径预留了0.5mm的间隙，多个同规格的笔筒可以嵌套叠放，运输或者仓储时能够大幅减少占用的空间。网格筋条的排布采用连续螺旋上升的路径设计，打印时无需频繁跳转喷头位置，能够减少打印过程中的拉丝问题，提升成品的表面质量，即使是入门级的FDM3D打印机也能顺利打印出完整的结构，不需要对打印机做特殊的参数调整。实际使用测试中，该结构可以容纳20支左右的常规书写笔，或者10支左右的小型钳工工具，侧壁的网格结构还可以临时夹放便签纸、回形针等小型办公用品，拓展了实际使用的功能。结构的内壁保持光滑的圆柱面，没有额外的凸起结构，取放文具时不会出现卡顿、刮花笔身的情况，底部的实心封底做了0.2mm的内凹设计，打印时底部的第一层不会因为平台轻微不平整导致边缘翘曲，同时内凹结构可以让封底与桌面之间形成微小的空气层，避免桌面有少量水渍时吸附在笔筒底部，移动时不会带起水渍污染桌面。
