K?rcher WVP10 Advanced – 水漏斗支架

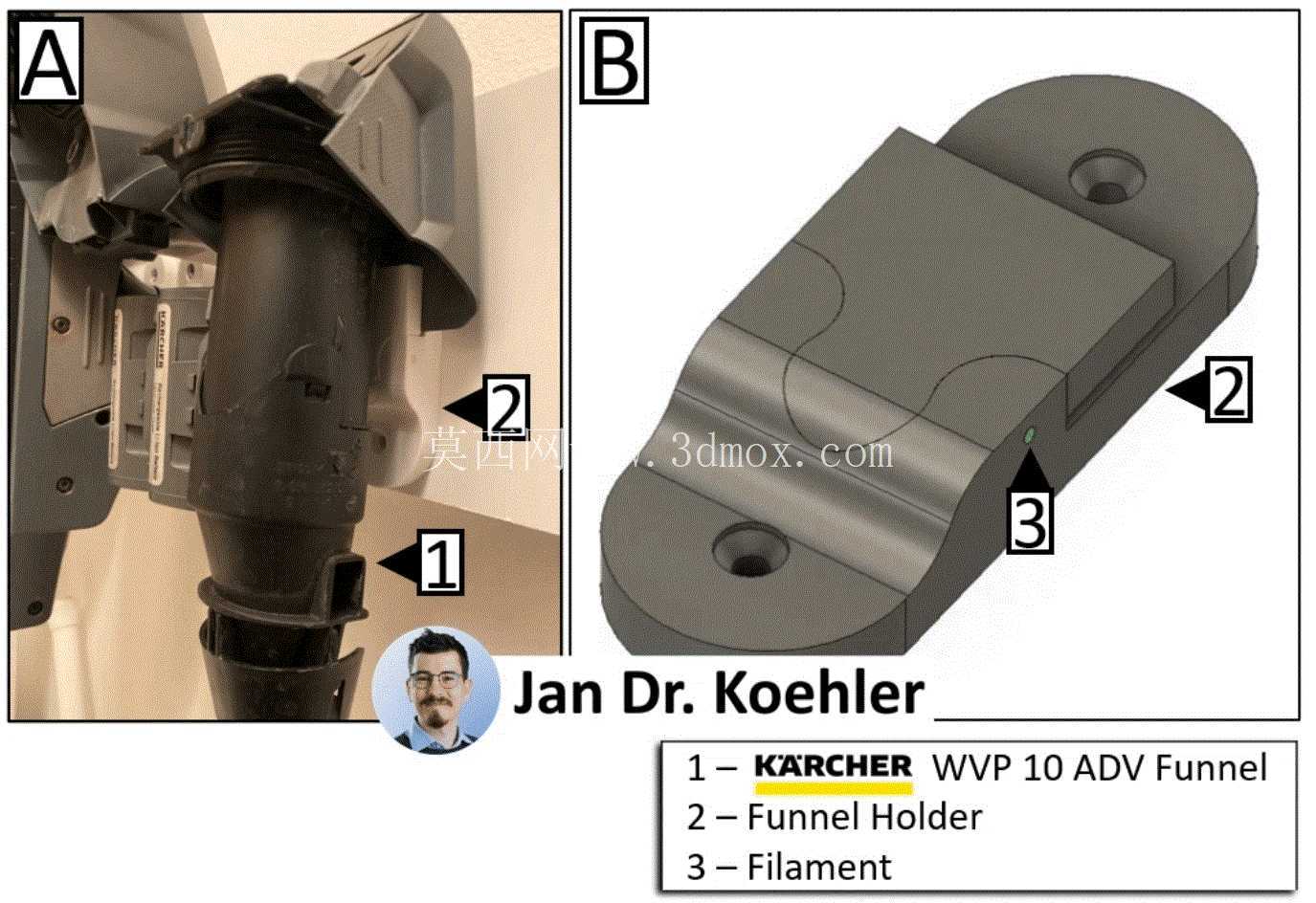

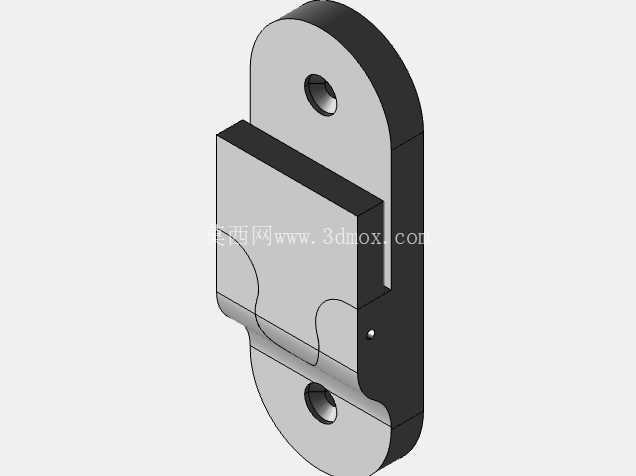

这是第 6 部分，也是我的 K?rcher WVP10 Advanced 完整存储系统的最后一个补充。为了完成该系列，我为水漏斗设计了一个简单实用的壁式支架。设计概述该支架由两个可打印部件组成： 安装座 该部件使用螺钉直接固定在墙上。 它为漏斗支架提供基础结构。挂钩设计用于牢固、整齐地固定漏斗。 它无需工具即可滑入安装座。我将设计分成两个组件，因此所有部件都可以在没有支撑的情况下进行打印，从而保持打印清洁和轻松。组装如图 B.3（在您上传的内容中）所示，一旦挂钩滑入安装座，您可以使用一小段插入锁定孔的灯丝来固定这两部分。这充当一个简单的销钉，以保持两个部件牢固连接。特点无支撑打印这两个部件都经过优化，可以在没有任何支撑的情况下进行打印。简单 组装将钩子滑入安装座并用一点灯丝将其锁定。壁挂式安装座用螺钉连接以实现稳定的安装。干净简约的设计与 WVP10 Advanced 支架系列前五个部件的美观相匹配。
